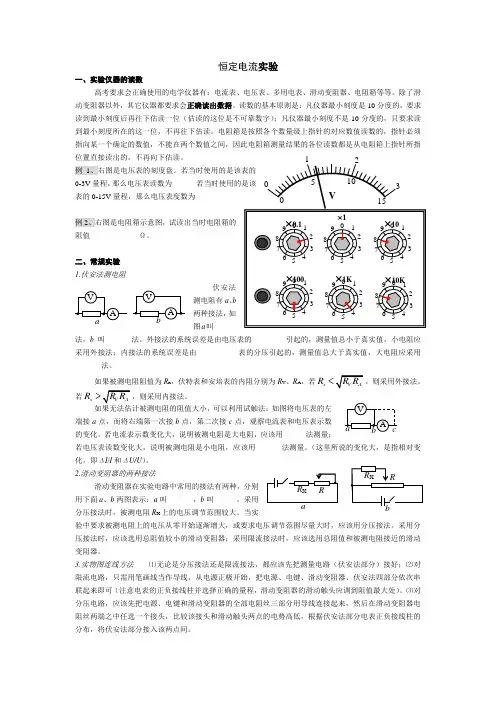

恒定电流实验一、实验仪器的读数高考要求会正确使用的电学仪器有：电流表、电压表、多用电表、滑动变阻器、电阻箱等等。
除了滑动变阻器以外，其它仪器都要求会正确读出数据。
读数的基本原则是：凡仪器最小刻度是10分度的，要求读到最小刻度后再往下估读一位（估读的这位是不可靠数字）；凡仪器最小刻度不是10分度的，只要求读到最小刻度所在的这一位，不再往下估读。
电阻箱是按照各个数量级上指针的对应数值读数的，指针必须指向某一个确定的数值，不能在两个数值之间，因此电阻箱测量结果的各位读数都是从电阻箱上指针所指位置直接读出的，不再向下估读。
例1、右图是电压表的刻度盘。
若当时使用的是该表的0-3V 量程，那么电压表读数为____ _ 若当时使用的是该表的0-15V 量程，那么电压表度数为_________例2、右图是电阻箱示意图，试读出当时电阻箱的阻值_____________Ω。
二、常规实验 1.伏安法测电阻伏安法测电阻有a 、b 两种接法，如图a 叫______法，b 叫_______法。
外接法的系统误差是由电压表的_________引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由___________表的分压引起的，测量值总大于真实值，大电阻应采用_______法。
如果被测电阻阻值为R x ，伏特表和安培表的内阻分别为R V 、R A ，若xV AR R R <，则采用外接法。
若xV AR R R >，则采用内接法。
如果无法估计被测电阻的阻值大小，可以利用试触法：如图将电压表的左端接a 点，而将右端第一次接b 点，第二次接c 点，观察电流表和电压表示数的变化。
若电流表示数变化大，说明被测电阻是大电阻，应该用______法测量；若电压表读数变化大，说明被测电阻是小电阻，应该用_______法测量。
（这里所说的变化大，是指相对变化，即ΔI /I 和ΔU/U ）。
2.滑动变阻器的两种接法滑动变阻器在实验电路中常用的接法有两种，分别用下面a 、b 两图表示：a 叫_______，b 叫______。
恒定电流实验分析：一、分压电路与限流电路的选择①滑动变阻器调节电路的两种方式如下表：注：忽略电源的内阻，Ro 为滑动变阻器的最大值.②连接方式的选择原则：通常滑动变阻器以限流接法为主，但在下列三种情况下，必须选择分压连接方式a. 题目所提供的实验仪器、电表量程或电阻的最大允许电流不够.b. 变阻器电阻远小于被测电阻或电路中串联的其他电阻阻值.c. 要求回路中某部分电路的电压从零开始连续变化.电流表内外接的确定：当A x X VR R R R >时，电流表外接；当A x R R R R <21时，电流表内接。
练习：（05北京春季）在测量电阻的实验中，提供的器材有：3V 稳压电源E 、滑线变阻器R 、电压表V 、电流表A 、待测电阻R 0，以及开关s 、导线等。
要求：①电流表内接；②调节滑线变阻器可使电压表的示数在0V~3V 间变化。
在实验中，有的同学连成图3、图4所示的电路，其中a, b, c, …，K 是表示接线柱的字母。
请将图3、图4中接线错误（用导线两端接线柱的字母表示）、引起的后果、改正的方法（改接、撤消或增添），分别填在图下面相应的表格中。
图3对应的表格图4对应的表格①先画电路图，后画实物图。
在画电路实物图之羊，应先画出电路图，并在电路图上标明电源的正、负极，电流表和电压表的正、负接线柱等。
（按实物力的布局设计线路图，再根据线路图连结实物图）②先串后并，注意正负，画电路实物图时，应选择一条包含电路元件最多的通路，例如：从电源的正极出发，沿着电流的方向依次把电键、用电器、电流表（先接正柱，后接负柱）、变阻器等连接起来，一直连到电源负极，然后再把其余的电路元件和电压表并联在电路的某两点之间。
③注意量程，接线到柱。
连接多量程电流表、电压表时，应注意选择适当的接线柱（即选取合适的量程），所有导线的连接点都应画在用电器的接线柱上或电源的正、负极上，不应在无接线柱的地方把几条导线相接④避免交叉，检查无误。
