高二物理选修恒定电流实验题专题训练修订稿

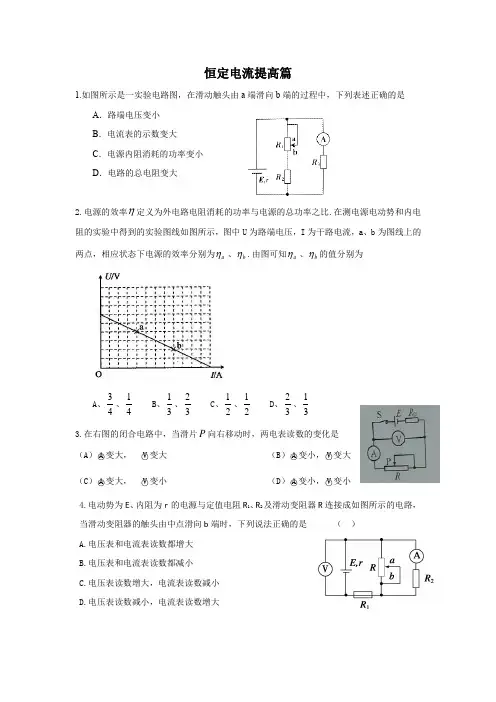

恒定电流提高篇1.如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大2.电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为A、、 B 、、 C 、、 D 、、 3.在右图的闭合电路中，当滑片向右移动时，两电表读数的变化是 （A ）○A 变大， ○V 变大 （B ）○A 变小，○V 变大（C ）○A 变大， ○V 变小 （D ）○A 变小，○V 变小4.电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是 （ ） A.电压表和电流表读数都增大 B.电压表和电流表读数都减小 C.电压表读数增大，电流表读数减小 D.电压表读数减小，电流表读数增大ηa ηb ηa ηb η3414132312122313P5.如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容器内部。

闭合电键S ，小球静止时受到悬线的拉力为F 。

调节R 1、R 2，关于F 的大小判断正确的是 A ．保持R 1不变，缓慢增大R 2时，F 将变大 B ．保持R 1不变，缓慢增大R 2时，F 将变小 C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时，F 将变小6.如图所示，电动势为E 、内阻不计的电源与三个灯泡和三个电阻相接。

只合上开关S 1，三个灯泡都能正常工作。

如果再合上S 2，则下列表述正确的是A ．电源输出功率减小B ．L 1上消耗的功率增大C ．通过R 1上的电流增大D ．通过R 3上的电流增大7.如图甲所示，理想变压器原、副线圈的匝数比为10：1，R 1＝20 ，R 2＝30 ，C 为电容器。

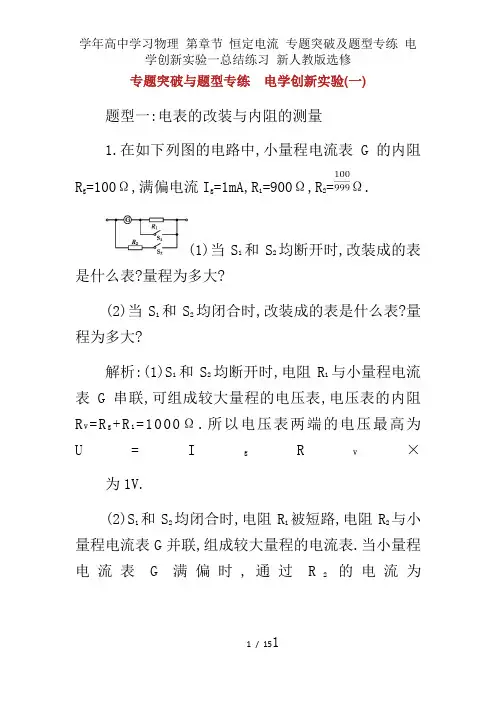

专题突破与题型专练电学创新实验(一)题型一:电表的改装与内阻的测量1.在如下列图的电路中,小量程电流表G的内阻R g=100Ω,满偏电流I g=1mA,R1=900Ω,R2=Ω.(1)当S1和S2均断开时,改装成的表是什么表?量程为多大?(2)当S1和S2均闭合时,改装成的表是什么表?量程为多大?解析:(1)S1和S2均断开时,电阻R1与小量程电流表G串联,可组成较大量程的电压表,电压表的内阻R V=R g+R1=1000Ω.所以电压表两端的电压最高为U=I g R V×为1V.(2)S1和S2均闭合时,电阻R1被短路,电阻R2与小量程电流表G并联,组成较大量程的电流表.当小量程电流表G满偏时,通过R2的电流为==A=0.999A.故改装成的电流表的量程为I=I R2+I g=0.999A+0.001A=1A.答案:(1)电压表1V (2)电流表1A2.(2021·河北正定中学高二周测)在把电流表改装成电压表的实验中,需要利用如下列图的电路测定电流表的内阻,其主要操作步骤如下:①接通S1,调节R1,使电流表指针偏转到满刻度;②保持R1不变,再接通S2,调节R2,使电流表指针偏转到满刻度的一半;③读出R2的阻值,即可认为电流表的内阻r g=R2.现备有如下器材:A.电流表(量程0～100μA,内阻约为100Ω)Ω)Ω)D.电阻箱(范围0～99999Ω)E.电源(提供电压U=3V)F.电源(提供电压U=6V)(1)电路图中R1应选,R2应选,电源应选.(填入所选器材的字母代号)(2)实验中读得R2的阻值为100Ω,假设将此电流表改装成量程为3V的电压表,应联一个阻值为Ω的电阻.解析:(1)要减小测量误差,串联在干路中的R1应尽可能大,在R11,调节R1,使电流表指针偏转到满刻度,此时电路中的电流为满偏电流,即100μA,由电源电动势为6V,那么R1的阻值约为Ω=6×104Ω,故R1应选D;R2是用来显示电流表内阻的测量值,所以R2应选C;电源选F.(2)实验中读得R2的阻值为100Ω,那么电流表内阻的测量值为100Ω.假设将此电流表改装成量程为3V的电压表,应串联一个阻值为Ω-100Ω=29900Ω的电阻.答案:(1)D C F (2)串299003.(2021·天津静海县一中、杨村一中、宝坻一中等六校高三联考)某电压表的内阻在20kΩ～50kΩ之间,为了测定待测电压表的内阻,实验室提供以下可选用的器材:待测电压表V(量程3V)电流表A1(量程200μA)电流表A2(量程5mA)电流表A3(量程0.6A)滑动变阻器R(最大阻值1kΩ)电源E(提供电压U=4V)开关S(1)所提供的电流表中,应选用.(2)为了尽量减小误差要求测多组数据,试画出符合要求的实验电路图.解析:变阻器阻值只有1kΩ,比R V小得多,用限流电路无法使表上电压在量程之内,更不用说取多组数据了.电压表满偏时,通过它的电流I不超过=150μA.答案:(1)A1(2)如下列图4.(2021·绵阳高三质检)如图(甲)所示为某同学改装和校准毫安表的电路图,其中虚线框内是毫安表的改装电路.(1)毫安表表头的内阻为100Ω,满偏电流为1mA;R1和R2为阻值固定的电阻.假设使用a和b两个接线柱,电表量程为3mA;假设使用a和c两个接线柱,电表量程为10mA.由题给条件和数据,可求出R1= Ω,R2= Ω.(2)现用一量程为3mA、内阻为150Ω的标准电流表A对改装电表的3mA挡进行校准,校准时需选择的刻度为0.5mA,1.0mA,1.5mA、2.0mA,2.5mA,3.0mA.电池的电动势为1.5V,内阻忽略不计;定值电阻R0有两种规格,阻值分别为300Ω和1000Ω;滑动变阻器R有两种规格,最大阻值分别为750Ω和3000Ω.那么R0应选用阻值为Ω的电阻,R应选用最大阻值为Ω的滑动变阻器.(3)假设电阻R1和R2′(选填“b〞或“c〞)相连.解析:(1)使用a,b接线柱时,I ab=I g+=0.001A+A=0.003A,使用a,c接线柱时,I ac=I g+=0.001A+A=0.010A,解得R1=15Ω,R2=35Ω.(2)改装后电流表内阻r==Ω≈33Ω,R0作为保护电阻,电流最大时,电路总电阻约为R=r+R A+R0==Ω=500Ω,R0=R-r-R A=(500-33-150)Ω=317Ω,那么R0应选300Ω;电路电流最小时R滑=-R=Ω-500Ω=2500Ω>750Ω,那么滑动变阻器应选择3000Ω的.(3)由题图所示电路图可知,图中的d点与接线柱c相连时,闭合开关时,假设电表指针偏转,那么损坏的电阻是R1,假设电表指针不动,那么损坏的电阻是R2.答案:(1)15 35 (2)300 3000 (3)c题型二:电阻的测量1.在伏安法测电阻的实验中,待测电阻R x约为200Ω,电压表V的内阻约为2kΩ,电流表A的内阻约为10Ω,测量电路中电流表的连接方式如图(a)或图(b)所示,结果由公式R x=计算得出,式中U与I分别为电压表和电流表的示数.假设将图(a)和图(b)中电路测得的电阻值分别记为R x1和R x2,那么(选填“R x1〞或“R x2〞)更接近待测电阻的真实值,且测量值R x1(选填“大于〞“等于〞或“小于〞)真实值,测量值R x2(选填“大于〞“等于〞或“小于〞)真实值.解析:根据题意知>,电压表的分流作用较显著,故R x1更接近待测电阻的真实值.图(a)的测量值是R x 与R A串联的电阻阻值,故R x1>R x真;图(b)的测量值是R x 与R V并联的电阻阻值,故R x2<R x真.答案:R x1大于小于2.(2021·山西榆社中学高二月考)理想电压表内阻无穷大,而实际电压表并非如此,现要测量一个量程为0～3V,内阻约为3kΩ电压表的阻值.实验室备有以下器材:1:量程为0～3V,内阻约为3kΩ2:量程为0～6V,内阻约为6kΩ1:最大值20Ω、额定电流1AE.电源(提供电压U=6V)F.开关一个、导线假设干(1)利用以上器材设计如图(甲)所示测量电路,请写出按该电路测量电压表V1内阻R V 的表达式: ;并指出表达式中各物理量的含义:.(2)在正确连接电路后,闭合开关S,不断地调节滑动变阻器R1滑片位置,记录多组电压表V1,V2示数,作出U2-U10=1480Ω,由图线上的数据可得R V= Ω.解析:(1)由欧姆定律有=,解得R V=R0,其中U1,U2分别为电压表V1,V2的示数,R0是定值电阻的阻值;(2)由电路的电压关系可得U2=U1,由U2-U1图像可知,斜率k=1+=1.5,假设R0=1480Ω.那么R V=2960Ω.答案:(1)R V=R0其中U1,U2分别为电压表V1,V2的示数,R0是定值电阻的阻值(2)29603.(2021·江西南昌市高二检测)某同学测量一个圆柱体的电阻率,需要测量圆柱体的尺寸和电阻.(1)分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径,某次测量的示数如图(甲)、(乙)所示,长度为cm,直径为mm.(2)按图(丙)连接电路后,实验操作如下:①将滑动变阻器R1的阻值置于最(选填“大〞或“小〞)处;将S2拨向接点1,闭合S1,调节R1,使电流表示数为I0;②将电阻箱R2的阻值调至最(选填“大〞或“小〞),S2拨向接点2;保持R1不变,调节R2,使电流表示数仍为I0,此时R2阻值为1280Ω.(3)由此可知,圆柱体的电阻为Ω.解析:(1)游标卡尺的精度为0.1mm,所以L=(50+1××0.01)mm=5.316mm.(2)为了保护电流表,在接通电路之前,要使电路中的总电阻尽可能大,然后慢慢减小电路中的电阻.(3)由于S2分别连接接点“1〞,“2〞时使电流表中电流相等,因此,所调电阻箱的阻值与圆柱体电阻相等,即圆柱体电阻为1280Ω.答案:(1)5.01 5.316(5.310～5.320) (2)①大②大(3)12804.某实验小组利用实验室提供的器材探究一种金属丝的电阻率.所用的器材包括:输出为3V的直流稳压电源、电流表、待测金属丝、螺旋测微器(千分尺)、米尺、电阻箱、开关和导线等.(1)他们截取了一段金属丝,拉直后固定在绝缘的米尺上,并在金属丝上夹一个小金属夹,金属夹可在金属丝上移动.请根据现有器材,设计实验电路,并连接电路实物图,如图(甲)所示.(2)实验的主要步骤如下:①正确连接电路,设定电阻箱的阻值,开启电源,合上开关;②读出电流表的示数,记录金属夹的位置;③断开开关, ,合上开关,重复②的操作.(3)该小组测得电流与金属丝接入长度关系的数据,并据此数据绘出了图(乙)所示的关系图线,其斜率为A-1·m-1(保存三位有效数字);图线纵轴截距与电源电动势的乘积代表了的电阻之和.解析:(1)如下列图(2)实验中,应改变金属夹的位置,改变被测电阻的阻值,从而测得多组数据.(3)由欧姆定律得I=,变形得=+l,由此可知图线纵轴截距与电源电动势的乘积为金属丝电阻为零时全电路(即电阻箱和电流表)的电阻之和.答案:(1)见解析图(2)③改变金属丝上金属夹的位置(3)10.5 金属丝接入长度为零时全电路(或电阻箱和电流表)5.(2021·安徽淮北市一中高三模拟)某同学现利用如图(甲)所示的电路来测量一电阻R x的阻值.(1)完成以下实验步骤中的填空:①闭合开关S1,断开开关S2,调节电阻箱R和滑动变阻器R′和电阻箱的阻值R1.此时电阻箱的读数如图(乙)所示.②闭合开关S2,保持滑动变阻器的滑片位置不变,然后,使,记下此时电阻箱的读数R2,此时电阻箱的读数如图(丙)所示.(2)在步骤①中电阻箱的读数为R1= Ω;在步骤②中电阻箱的读数为R2= Ω.(3)电阻R x的阻值为R x= Ω.解析:(2)由题图(乙)和题图(丙)可知R1=60Ω,R2=80Ω.(3)由于R1加上R x在电路中所起的作用与R2相同(电流表指针指示同一位置),那么有R1+R x=R2,故有R x=R2-R1=80Ω-60Ω=20Ω.答案:(1)①电流表的示数I ②调节电阻箱R的电阻电流表的读数仍然为I(2)60 80 (3)20。

高二物理选修3-1第二章 - - 恒定电流测试题附答案高二物理《恒定电流》单元测试一、选择题：1．关于电源电动势的说法错误的是B．电源电动势等于外电路的路端电压C．电源电动势等于电源没有接入电路时两极间的电压2、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2 并联3、接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为： A．8W B．10W C．4W D．15W3．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻D．电源电动势表征电源把其它形式的能转化为电能的本事A．电源电动势等于内外电路电势降落之和RM?0.50?．若灯泡恰能正常发光，以下说法中正确的是（）A．电动机的输入功率是12WB．电动机的输出功率是12W C．电动机的热功率是2．0W D．整个电路消耗的电功率是22W电阻R1、R2、R3的电流强度I1、I2、I3的变化情况是 A．I1变大，I2 ，I3 变小B．I1，I2 变大，I3 变小 C．I1 变小，I2 ，I3 变大 D．I1、I2 变小，I3 变大分的功率，有关说法正确的是：A、当R=R0+r，R上消耗的功率达到最大值；B、当R=R0+r，R0上消耗的功率达到最大值；C、当R+R0=r，电源的输出功率达到最大值；D、当R0=R+r，R0上消耗的功率达到最大值。

6．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

设电动机线圈电阻为R1 ，它与电热丝电阻值R2 串联后接到直流电源上，吹风机两端电压为U，电流为I，消耗的电功率为P，则有①．P?UI ③．P?UI②．P?I(R1?R2) ④．P?I(R1?R2)C1KR2C2 R1224．如图所示当可变电阻R的滑片向b端移动时，通过5．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各部R R0 E r A．①② B．①④ C．②③ D．③④ 7．如图所示电路中， ? 2 , R ? 2。

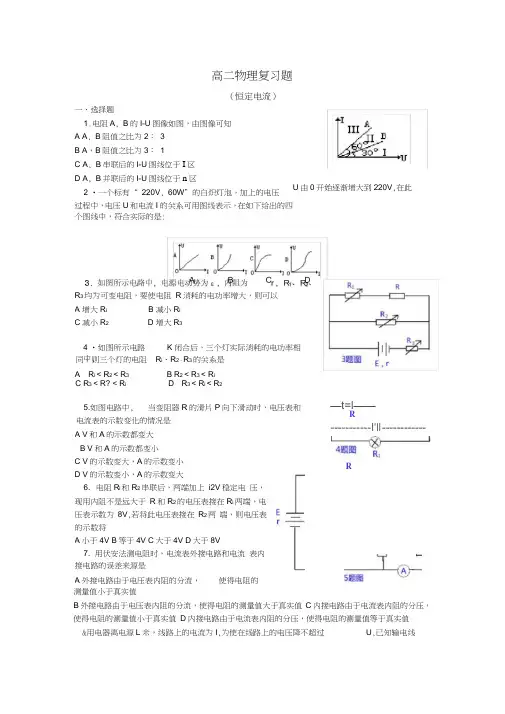

高二物理复习题（恒定电流）一、选择题1.电阻A , B 的I-U 图像如图，由图像可知 A A , B 阻值之比为2： 3 B A ，B 阻值之比为3： 1 C A , B 串联后的I-U 图线位于I 区 D A , B 并联后的I-U 图线位于n 区2 •一个标有“ 220V , 60W ”的白炽灯泡，加上的电压过程中，电压U 和电流I 的关系可用图线表示，在如下给出的四个图线中，符合实际的是:A R i < R 2 < R 3B R 2 < R 3 < R iC R 3 < R? < R iD R 3 < R i < R 2测量值小于真实值B 外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C 内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D 内接电路由于电流表内阻的分压，使得电阻的测量值等于真实值 &用电器离电源L 米，线路上的电流为I ,为使在线路上的电压降不超过U ,已知输电线R 3均为可变电阻，要使电阻 R 消耗的电功率增大，则可以 A 增大R i B 减小R i C 减小R 2 D 增大R 3 4 •如图所示电路中, K 闭合后，三个灯实际消耗的电功率相 同。

则三个灯的电阻 R i 、R 2、R 3的关系是5.如图电路中, 当变阻器R 的滑片P 向下滑动时，电压表和 电流表的示数变化的情况是 A V 和A 的示数都变大 B V 和A 的示数都变小 —t=l ——R-----------I'll ------------C V 的示数变大，A 的示数变小D V 的示数变小，A 的示数变大 6. 电阻R i 和R 2串联后，两端加上 i2V 稳定电 压，现用内阻不是远大于 R 和R 2的电压表接在R i 两端，电压表示数为 8V ,若将此电压表接在 R 2两 端，则电压表的示数将 A 小于4V B 等于4V C 大于4V D 大于8V 7. 用伏安法测电阻时，电流表外接电路和电流 表内接电路的误差来源是 A 外接电路由于电压表内阻的分流， 使得电阻的RU 由0开始逐渐增大到220V ,在此的电阻率为P 。

《恒定电流》检测题一、单选题1．关于电源电动势，下列说法正确的是（）A．同一电源接入不同的电路中，其电动势会发生改变B．电源电动势与是否接入外电路无关C．电源电动势就是电源两极间的电压D．电源电动势与外电路电阻有关2．电池短路时可能会烧坏电池，甚至引起火灾。

电池短路时A．电流很小 B．电流很大 C．电动势变小 D．电动势变大3．如图所示，电源电动势E,内阻r,当滑动变阻器的滑动片P向上端移动时，则理想电表示数的变化情况是（）A．V1减小，V2增大，A增大B．V1增大，V2减小，A增大C．V1增大，V2增大，A减小D．V1减小，V2减小，A减小4．将截面均匀、长为L、电阻为R的金属导线截去1n，再拉长至L，则导线电阻变为（）A．1nn-R B．1nn-R C．1nR D．nR5．如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝30V，内阻r ＝1Ω，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈电阻R＝1Ω，则下列说法中正确的是（）A．通过电动机的电流为10A B．电源内阻的电功率为4WC．电动机的输出功率为16W D．电动机的效率是80％6．一台电动机，线圈电阻为0.8Ω，当它两端所加电压为220V时，通过的电流为5A，关于此电动机，下列判断正确的是（ ）A ．由于其电压电流电阻关系不符合欧姆定律，可以判断电动机已经损坏B ．此电动机的发热功率为10WC ．此电动机的输出功率为505WD ．此电动机的效率约为98%7．下列说法正确的是（ ）A ．库仑在研究电荷间相互作用时，提出了“电场”的概念B ．电源的电动势跟电源内非静电力做的功成正比，跟通过电源的电荷量成反比C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功不一定为零D ．金属材料的电阻率随温度的升高而减小8．如图所示，理想变压器原、副线圈的匝数比为k ，输出端接有一交流电动机，其线圈的电阻为R 。

恒定电流小测试1.如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻。

当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。

以下说法正确的是( )A. 若仅将R2的滑动触头P向b端移动，则I不变，U增大B. 若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1 ，则U变化量的绝对值与I变化量的绝对值的比值不变2.如图所示，E为电源，其内阻不可忽略，为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。

闭合开关S，当环境温度明显升高时，下列说法正确的是A．L变亮B．两端电压变大C．C所带的电荷量保持不变D．G中电流方向由a→b3.一个直流电动机，线圈电阻是0.5Ω，当它两端所加电压为6V时，通过电动机的电流是2A。

由此可知A．电动机消耗的电功率为10WB．电动机发热的功率为10WC．电动机输出的机械功率为10WD．电动机的工作效率为20%4.导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是（）A. 横截面积一定，电阻与导体的长度成正比B. 长度一定，电阻与导体的横截面积成正比C. 电压一定，电阻与通过导体的电流成正比D. 电流一定，电阻与导体两端的电压成反比5.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比. 在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、. 由图可知、的值分别为（）A. 、B. 、C. 、D. 、6.图为测量某电源电动势和内阻时得到的U-I 图线. 用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4. 8 V. 则该电路可能为（）7.某同学设计了一个转向灯电路（如图），其中L为指示灯，、分别为左、右转向灯，S为单刀双掷开关，E为电源. 当S置于位置1时，以下判断正确的是（）A. L的功率小于额定功率B.亮，其功率等于额定功率C. 亮，其功率等于额定功率D. 含L支路的总功率较另一支路的大8.如图所示电路，电源内阻不可忽略. 开关S闭合后，在变阻器的滑动端向下滑动的过程中（）A. 电压表与电流表的示数都减小B. 电压表与电流表的示数都增大C. 电压表的示数增大，电流表的示数减小D. 电压表的示数减小，电流表的示数增大9.在右图的闭合电路中，当滑片P向右移动时，两电表读数的变化是（）A. 变大，变大B. 变小，变大C. 变大，变小D. 变小，变小10.如图所示是一实验电路图. 在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A. 路端电压变小B. 电流表的示数变大C. 电源内阻消耗的功率变小D. 电路的总电阻变大11.如图所示，M、N是平行板电容器的两个极板，为定值电阻，、为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部. 闭合电键S，小球静止时受到悬线的拉力为F. 调节、，关于F的大小判断正确的是（）A. 保持不变，缓慢增大时，F将变大B. 保持不变，缓慢增大时，F将变小C. 保持不变，缓慢增大时，F将变大D. 保持不变，缓慢增大时，F将变小12.有一个电动势为3 V、内阻为1 Ω的电源, 下列电阻与其连接后, 使电阻的功率大于2 W, 且使得电源的效率大于50%的是()A. 0. 5 ΩB. 1 ΩC. 1. 5 ΩD. 2 Ω13.如图所示电路中，4个电阻阻值均为R，电键S闭合时，有质量为m带电量为q的小球静止于水平放置的平行板电容器的正中间。

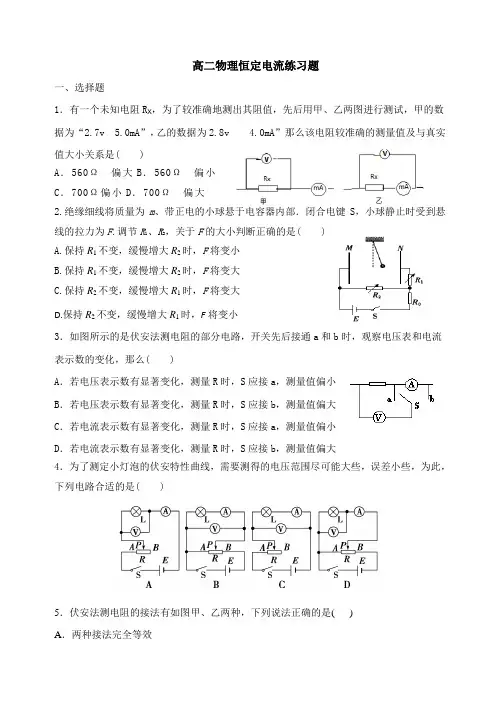

高二物理恒定电流练习题一、选择题1．有一个未知电阻R X，为了较准确地测出其阻值，先后用甲、乙两图进行测试，甲的数据为“2.7v 5.0mA”，乙的数据为2.8v 4.0mA”那么该电阻较准确的测量值及与真实值大小关系是( )A．560Ω偏大B．560Ω偏小C．700Ω偏小D．700Ω偏大2.绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合电键S，小球静止时受到悬线的拉力为F.调节R1、R2，关于F的大小判断正确的是( )A.保持R1不变，缓慢增大R2时，F将变小B.保持R1不变，缓慢增大R2时，F将变大C.保持R2不变，缓慢增大R1时，F将变大D.保持R2不变，缓慢增大R1时，F将变小3．如图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么( )A．若电压表示数有显著变化，测量R时，S应接a，测量值偏小B．若电压表示数有显著变化，测量R时，S应接b，测量值偏大C．若电流表示数有显著变化，测量R时，S应接a，测量值偏小D．若电流表示数有显著变化，测量R时，S应接b，测量值偏大4．为了测定小灯泡的伏安特性曲线，需要测得的电压范围尽可能大些，误差小些，为此，下列电路合适的是( )5．伏安法测电阻的接法有如图甲、乙两种，下列说法正确的是( )A．两种接法完全等效B ．按图甲接法，测得值偏小C ．若待测电阻的阻值很大，按图乙接法误差较小D ．若待测电阻的阻值很小，按图乙接法误差较小 6.传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器．当待测压力F 作用于可动膜片电极上时，以下说法中正确的是( )A ．若F 向上压膜片电极，电路中有从a 到b 的电流B ．若F 向上压膜片电极，电路中有从b 到a 的电流C ．若F 向上压膜片电极，电路中不会出现电流D ．若电流表有示数，则说明压力F 发生变化7．如图所示，电压表和电流表的读数分别为10V 和0.1A ，电流表的内阻为0.2Ω，那么有关待测电阻R x 的说法正确的是 ( )A ．R x 的测量值比真实值大B ．R x 的测量值比真实值小C ．R x 的真实值为99.8ΩD ．R x 的真实值为100.2Ω8．用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是( )A ．①是完好的，且a 端为正极B ．②是完好的，且a 端为正极C ．②是完好的，且b 端为正极D ．③是完好的，且b 端为正极9．关于多用电表表面上的刻度线，下列说法中不．正确的是( ) A ．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B ．电阻刻度是不均匀的C ．电阻刻度上的零刻度与直流电流的最大刻度线相对应D ．电阻刻度上的零刻度与直流电流的最大刻度线不对应10.使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值( )A 、比真实值大B 、比真实值小C 、与真实值相等D 、可能比真实值大，也可能小A V R x A V R x 甲 乙11．用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的()A．测量前必须调零，而且每测量一次电阻都要重新调零B．每次换挡后必须电阻调零C．待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D．两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起12．如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是() A．a孔插红表笔B．表盘刻度是均匀的C．用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡D．测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多13．关于欧姆表，下列说法正确的是()A．欧姆表是根据闭合电路欧姆定律制成的B．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的C．使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行电阻调零，换挡后不必重新调零D．若测量时指针偏角较小，应换用较小倍率挡测量．14．下列说法中正确的是()A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小15．用多用电表测电压和电阻时，若红表笔插入多用电表的正插孔，黑表笔插入多用电表的负插孔，则( )A．测量电压时，电流从红表笔流入多用电表B．测量电压时，电流从黑表笔流入多用电表C．测电阻时，电流从红表笔流入多用电表D．测电阻时，电流从黑表笔流入多用电表16．有一个多用电表，其欧姆挡的四个量程分别为:“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该()A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮17．“测定金属的电阻率”的实验中，以下操作中错误的是() A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C．用伏安法测电阻时采用电流表内接法，多次测量后算出平均值D．实验中应保持金属丝的温度不变18．如图所示是根据某次实验记录数据画出的U－I图象，下列关于这个图象的说法中正确的是( )V，短路电流为40 mA，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是( )A.0.10 VB.0.20 VC.0.30 VD.0.40 V22、关于闭合电路，下列说法中正确的是( )A.闭合电路中，电流总是从电势高的地方流向电势低的地方B.闭合电路中，电源的路端电压越大，电源的输出功率就越大C.闭合电路中，电流越大，电源的路端电压就越大D.闭合电路中，外电阻越大，电源的路端电压就越大23、电源电动势为E，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是A．因为电源电动势不变，所以路端电压也不变( )B．因为U=IR，所以当R增大时，路端电压也增大C．因为U=IR，所以当I增大时，路端电压也增大D．因为U=E-Ir，所以当I增大时，路端电压下降24、如图所示，直线A 为电源的U —I 图线，直线B 为电阻R 的U —I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是( )A.4 W 、8 WB.2 W 、 4 WC.4 W 、6 WD.2 W 、 3 W25.如图所示电路，开关S 原来是闭合的，当R1、R2的滑片刚好处于各自的中点位置时，悬在空气平行板电容器C 两水平极板间的带电尘埃P 恰好处于静止状态.要使尘埃P 向下加速运动，下列方法中可行的是 ( )A.把R1的滑片向左移动B.把R2的滑片向左移动C.把R2的滑片向右移动D.把开关S 断开26、如图所示的电路中，店员电动势为6V ，当开关S 接通后，灯泡L 1和灯泡L 2都不亮，用电压表测得各部分电压是U ab=6V,U ad=0,U cd=6V,由此可断定( )A.L 1和L 2的灯丝都烧断了B.L 1的灯丝都烧断了C.L 2的灯丝都烧断了D.变阻器R 断路27.在闭合电路中，下列叙述正确的是( ) A.闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B.当外电路断开时，路端电压等于零C.当外电路短路时，电路中的电流趋近于∞D.当外电阻增大时，路端电压也增大28、直流电池组的电动势为E ，内电阻为r ，用它给电阻为R 的直流电动机供电，当电动机正常工作时，电动机两端的电压为U ，通过电动机的电流是I ，下列说法中正确的是P C R 1 R 2SA．电动机输出的机械功率是UI B．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EI D．电源的输出功率为EI-I2r29．如图9所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05 Ω。

伏安法测电阻—外接法与内接法+训练题目录一、内外接法及误差分析 (1)二、练习题 (2)三、如何选择内外接法 (6)一、内外接法及误差分析（1）外接法（电路图）待测电阻：V V V R R R RR I I U I U R +=+==测测测测（测量值小于真实值）误差原因：电压表分流，导致电流的测量值偏大减小误差措施：电压表少分流即可，如何使电压表少分流？待测电阻R 的阻值越小，电压表分流越小，误差也越小。

总结：外接法适用于测量小电阻；为方便记忆，可总结为“小外偏小”（小电阻，外接法，测量值偏小）（2）内接法（电路图）待测电阻：R R I U U I U R A R A +=+==测测测测（测量值大于真实值）误差原因：电流表分压，导致电压的测量值偏大减小误差措施：电流表少分压即可，如何是电流表少分压？ 待测电阻R 的阻值越大，电流表分压越小，误差也越小。

总结：内接法适用于测量大电阻；为了方便记忆，可总结为“大内偏大”（大电阻，内接法，测量值偏大）二、练习题1、图中若考虑电流表和电压表的内阻影响，用两表示数算出的I U R =测（ BC ） A .比R 真实值大B .比R 的真实值小C .引起误差的原因是I 偏大D .引起误差的原因是U 偏小2、图中，考虑两表的内阻影响，用两表的示数算出的IUR =测（ BC ）A .比R 的真实值小B .比R 的真实值大C .引起误差的原因是U 偏大D .引起误差的原因是I 偏小3、用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是（AD ）A.外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值B.外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C.内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D.内接电路由于电流表内阻的分压，使得电阻的测量值大于真实值4、如图所示的电路中，电压表和电流表的读数分别为10 V 和0.1 A，电流表的内阻为0.2 Ω，那么有关待测电阻R x的下列说法正确的是( AC )A.R x的测量值比真实值大B.R x的测量值比真实值小C.R x的真实值为99.8 ΩD.R x的真实值为100.2 Ω5、如图所示，甲、乙两图分别为测灯泡电阻R的电路图，下列说法正确的是(ACD)A.甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B.甲中R 测>R 真，乙中R 测<R 真C.甲中误差由电压表分流引起，为了减小误差，应使R ≪R V ，故此法测较小电阻好D.乙中误差由电流表分压引起，为了减小误差，应使R ≫R A ，故此法测较大电阻好6、在下图中，甲、乙两图分别为测灯泡电阻R 的电路图，下述说法正确的是（ ACD ）A .甲图的接法叫电流表外接法，乙图的接法叫电流表的内接法B .甲图中电阻测量值大于真实值，乙图中电阻测量值小于真实值C .甲图中误差由电压表分流引起，为了减小误差，应使V R R ≤D .乙图中灯泡电阻的精确值应为A AV R I U -7、用伏安法测电阻有如图所示两种测量方法，下列说法正确的是（BCD ）A.若R x>>R V，用(a)图测得R x值误差较小B.若R x<<R V，用(a)图测得R x值误差较小C.若R x>>R A，用(b)图测得R x值误差较小D.无论R x之值如何，用(a)图R x的测量值总比真值小，用(b)图测得的R x值总比真值大8、用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系（ C ）A．R1>R>R2 B．R>R1>R2C．R1<R<R2D．R<R1<R29、用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是（ A ）A.当R x<<Rv时，用甲种接法误差较小，当R x>>R A时，用乙种接法误差较小B.当R x>>R A时，用甲种接法误差较小，当R x<<R A时，用乙种接法误差较小C.当R x<<R A时，用甲种接法误差较小，当R x>>R V时，用乙种接法误差较小D.当R x>>R V时，用甲种接法误差较小，当R x<<R A时，用乙种接法误差较小10、用伏安法测某一电阻：电压表示数为U，电流表示数为I，电阻测量值R＝UI.如果采用如图甲所示的电路，测量值为R1，如果采用如图乙所示电路，测量值为R2，电阻的真实值为R真，它们之间的关系是：R1R真，R2R真(填“>”、“＝”或“<”)，这种误差属于误差.答案： < > 系统三、如何选择内外接法1、待测电阻阻值已知（1）直接比较法：当R x ≫R A 时，采用内接法，当R x ≪R V 时，采用外接法，即大电阻用内接法，小电阻用外接法。

高中物理选修3-1电学实验专题第二章恒定电流（电学实验）本章主要研究内容：1、恒定电流——电流电动势闭合电路的欧姆定律电功率2、电学实验常用仪器介绍3、实验一测定金属的电阻率4、实验二描述小电珠的伏安特性曲线5、实验三测定电源的电动势和内阻6、实验四练使用多用电表7、实验五电表内阻的测量8、实验六传感器的简单使用一、恒定电流1.电源1)、电源的作用：提供持续的电压2)、形成电流的条件：（1）存在自由电荷（2）导体两端存在电压3)、恒定电流:大小、方向都不随时间变化的电流。

2.电流强度：I＝q单位时间内通过导体横截面积的电荷量｛I:电流强度(A），q:在时间t内通过导体横载面的t电量(C），t:时间(s）｝（1）电荷的定向移动形成电流。

2）电流有方向，但它是标量。

划定：导体内正电荷定向挪动的偏向为电流偏向。

3）金属导体中电流的计算式：I=nqSvn为单位体积内的自由电荷的个数，S为导线的横截面积，v为自由电荷的定向移动速率。

3.电动势和内阻4.闭合电路欧姆定律：I＝E或E＝Ir+ IR（纯电阻电路）；r RE＝U内U外E＝U外I r；（普通适用）I:电路中的总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝5.部分电路欧姆定律：I＝3.电阻定律：R＝ρUI:导体电流强度(A)，U:导体两头电压(V)，R:导体阻值(Ω)｝RL2｛ρ:电阻率(Ω•m)，L:导体的长度(m)，S:导体横截面积(m)｝S5.电功与电功率：W＝UIt，P＝UI｛W:电功(J)，U:电压(V)，I:电流(A)，t:工夫(s)，P:电功率(W)｝26.焦耳定律：Q＝IRt｛Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝7.纯电阻电路和非纯电阻电路8.电源总动率P总IE；电源输出功率P出IU；电源效率η＝P出P总I:电路总电流(A)，E:电源电动势(V)。

U:路端电压(V)，η：电源效率｝9.电路的串/并联：串联电路(P、U与R成正比)并联电路(P、I与R成反比)10.伏安法测电阻1）、电压表和电流表的接法2）、滑动变阻器的两种接法：注：（1)单位换算：1A＝10mA＝10μA；1kV＝10V＝10mV；1MΩ＝10kΩ＝10Ω2)各种材料的电阻率都随温度的变化而变化,金属电阻率随温度升高而增大；半导体和绝缘体的电阻率随温度升高而减小。

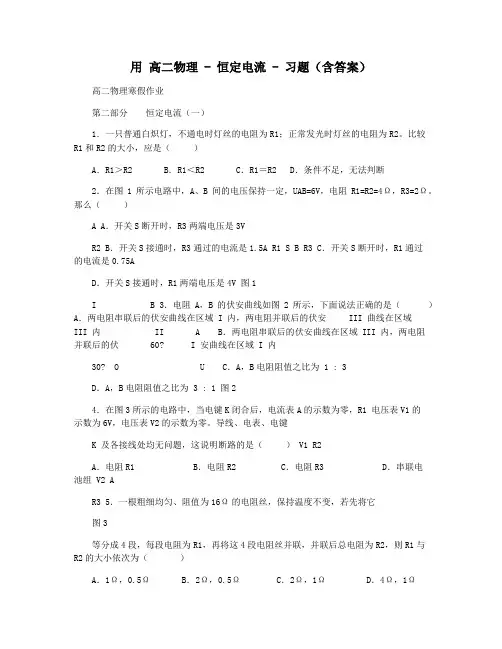

用高二物理 - 恒定电流 - 习题（含答案）高二物理寒假作业第二部分恒定电流（一）1．一只普通白炽灯，不通电时灯丝的电阻为R1；正常发光时灯丝的电阻为R2。

比较R1和R2的大小，应是（）A．R1＞R2 B．R1＜R2 C．R1＝R2 D．条件不足，无法判断2．在图1所示电路中，A、B间的电压保持一定，UAB=6V，电阻R1=R2=4Ω，R3=2Ω。

那么（）A A．开关S断开时，R3两端电压是3VR2 B．开关S接通时，R3通过的电流是1.5A R1 S B R3 C．开关S断开时，R1通过的电流是0.75AD．开关S接通时，R1两端电压是4V 图1I B 3．电阻A，B的伏安曲线如图2所示，下面说法正确的是（）A．两电阻串联后的伏安曲线在区域 I 内，两电阻并联后的伏安 III 曲线在区域III 内 II A B．两电阻串联后的伏安曲线在区域 III 内，两电阻并联后的伏 60? I 安曲线在区域 I 内30? O U C．A，B电阻阻值之比为 1 : 3D．A，B电阻阻值之比为 3 : 1 图24．在图3所示的电路中，当电键K闭合后，电流表A的示数为零，R1 电压表V1的示数为6V，电压表V2的示数为零。

导线、电表、电键K 及各接线处均无问题，这说明断路的是（） V1 R2A．电阻R1 B．电阻R2 C．电阻R3 D．串联电池组 V2 AR3 5．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它图3等分成4段，每段电阻为R1，再将这4段电阻丝并联，并联后总电阻为R2，则R1与R2的大小依次为（）A．1Ω，0.5Ω B．2Ω，0.5Ω C．2Ω，1Ω D．4Ω，1Ω6．图4中，四盏灯分别标为：L1（4V，1.6W），L2（5V， L3 1.25W），L3（6V，1.8W），L4（10V，10W）。

那么，将 L1 L2 电路两端接到8V 电源上后，它们消耗的电功率P1、P2、 P3、P4的关系是（） L4 A．P 1 > P2 > P3 > P4 B．P2 > P1 > P4 > P3 图4 C．P2 > P1 > P3 > P4 D．P1 > P2> P4 > P3A R1 R2 7．如图5所示电路，电源的电动势为12V，L为灯泡，R1和R2为定值电阻，若用电压表测得A、B两点间的电压为12V，则说明（）A．L、R1和R2都断了 B．L、R1和R2都是好的C．L是好的，R1和R2中至少有一个断了1L V B 图5高二物理寒假作业D．R1和R2是好的，L断了8．在图6所示的电路中，电源电动势为E，内阻为零，电阻R1=2R2，在R2的两端并联上一U1 段电阻忽略不计的导线L，则（）A．通过电阻R1和R2的电流I1=I2 I1 R1 E R2 B．R1两端电压U1=2E/3 I3 LC．导线L中通过的电流IL=E/R1 I2 D．使电阻R2断路，通过R1的电流不发生变化图69．用两根导线组成输电线路，输电的功率为4400kW。

学校：包头市百灵庙中学学科：高二物理编写人：史殿斌审稿人：高二物理选修3—1第二章恒定电流第五节焦耳定律非纯电阻电路知识点精讲典型习题特训【知识梳理】1．电功和电功率(1)电流做功，实质上是导体中的恒定电场对的力在做功.电流做了多少功,就有多少电能转化为其他形式的能量。

(2）电功表达式：（3）电功率表达式：2．焦耳定律（1）内容:电流通过导体产生的热量跟的二次方成正比，跟及通电时间成正比.（2）表达式：（3）电热等于产生的内能。

（4）热功率：3．电功和电热（1）纯电阻电路：（如电灯泡）①电功W电= ；电功率P电=②电热Q= ；热功率P热=③因在纯电阻电路中，电能全部转化为内能，故有:W电=Q= = =P电=P热= = =④在纯电阻电路中U=(2）非纯电阻电路：（如电动机）①电功W电= ；电功率P电=②电热Q= ；热功率P热=③因在非纯电阻电路中，电能除转化为内能外，更多的转化为其它形式的能,故有：W电= Q + 或W电QP电= P热+ 或P电P热④在非纯电阻电路中U= 或【典型例题】例1:一台电风扇，内阻为20 Ω，接上220 V电压后，电风扇正常工作消耗功率66 W，问:(1）电风扇正常工作时通过电动机的电流是多少?（2）电风扇正常工作时转化为机械能的功率是多少？转化为内能的功率是多少?电动机的效率是多少？(3）如果接上电源后,电风扇的风叶被卡住，不能转动，这时通过电动机的电流以及电动机消耗的电功率和发热功率是多少？【典题特训】1．关于电功和焦耳热，下列说法正确的是( ）A．在纯电阻电路中，计算电功可用W=I2Rt B．在非纯电阻电路中,计算电功可用W= I2RtC．在非纯电阻电路中,计算焦耳热可用Q= I2RtD．在纯电阻电路中，计算焦耳热可以用Q= I2Rt2．用电器两端电压220V，这意味着（）A．1A电流通过用电器时，消耗的电能为220JB．1C正电荷通过用电器时，产生220J的热量C．1A电流通过用电器时，电流的发热功率为220WD．1C正电荷从电势高端移到电势低端时，电场力做功220J3．四盏灯泡接成如图3的电路。

高中物理学习资料金戈铁骑整理制作高二恒定电流检测一、单项选择题：（每题 3 分，共 30 分）0.64 106 m2的导线，那么电路中的电流是（）1、电路中每分钟有60 万亿个自由电子经过横截面积为A ．0.016 AμB．C． 16μA D ． 0 .16 Aμ2. 关于电阻和电阻率的说法中，正确的选项是（）A．导体对电流的阻拦作用叫做导体的电阻，因此只有导体中有电流经过时才有电阻B．由 R =U ／ I 可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C．某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫做超导现象。

发生超导现象时，温度不为绝对零度D．将一根导线均分为二，则半根导线的电阻和电阻率都是原来的二分之一3．若是导体中产生了电流，则（）A．导体两端的电压不为零，导体内部的场强为零B．导体两端的电压为零，导体内部的场强不为零C．导体两端的电压不为零，导体内部的场强不为零D．导体两端的电压为零，导体内部的场强为零4．把两根同种资料的电阻丝分别连在两个电路中， A 电阻丝长为L ，直径为 d， B 电阻丝长为3L ，直径为3d。

要使两电阻丝在相同时间内产生的热量相等，加在两电阻丝上的电压之比应当满足（）A ．U A∶U B=1∶1 B．U A∶U B= 3 ∶1 C．U A∶U B= 3 ∶3D．U A∶U B=3∶ 45．在图中， AB 间的电压为30V ，改变滑动变阻器触头的地址，可以改变CD 间的电压，U CD的变化范围是（）A ．0~10V B． 0~20VC．10~20V D． 20V~30V6．以下列图，一幢居民楼里住着生活水平各不相同的24 户居民，因此整幢居民楼里有各种不相同的电器，比方电炉、电视机、微波炉、电脑等等。

停电时，用欧姆表测得A、B 间的电阻为R；供电后，各家电器同时使用，测得A、B 间的电压为U ，进线电流为I，以下列图，则计算该幢居民楼用电的总功率可以用的公式是（）A．P I2R B．P U 2RC．P UI D．P W t7．以下列图的电路中，当变阻器R3的滑动触头 P 向 a 端搬动时（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小8．以下列图为两个不相同闭合电路中的两个不相同电源的U-I 图象，则下陈说法中不正确的选项是（）A ．电动势 E1=E2，发生短路时的电流I1>I2B ．电动势 E1=E2，内阻 r l>r2C．电动势 E1=E2，内阻 r l<r 2D ．当电源的工作电流变化相同时，电源 2 的路端电压变化较大9．以下列图，电源和电压表都是好的，当滑片由 a 滑到 b 的过程中，电压表的示数都为U ，以下判断正确的选项是（）A ．a 处接线断开B．触头 P 开路C．a、 b 间电阻丝开路D． b 处接线开路10．一太阳能电池板，测得它的开路电压为80mV ，短路电流 40mA 。

恒定电流专项训练欧姆定律【例题精选】例题一个电阻元件两端电压是1.5V时，通过它的电流是4.5mA，如果这个电阻元件两端加的电压为24V时，20秒内有多少电子通过这个电阻器。

电阻定律电阻率【专项训练】：1、电流强度是描述物理量。

叫电流强度。

2、规定叫电流方向，电源工作时，在电源内部电流的方向是由。

3、叫直流电，恒定电流是。

4、电流强度与电量的关系是I= ，在金属导体中，电流强度和自由电子定向移动速率的关系是I= 。

5、在温度不变时，金属导体的电阻跟成正比，跟成反比。

由电阻定律可知R= 。

其中ρ是由决定。

6、欧姆定律的内容是。

7、下列说法中正确的有A．通过导体的电流越大，则导体的电阻越小。

B．加在导体两端的电压变化时，导体中的电流也发生变化。

但电压与电流的比值对这段导体来说保持不变。

C．通过导体的电流强度，跟加在它两端的电压成正比，跟它的电阻成反比。

D．导体的电阻，跟加在它两端的电压成正比，跟通过导体的电流成反比。

8、甲、乙两个电阻，它们的伏安曲线画在一个坐标系中如图所示，A．甲的电阻是乙的电阻的两倍B．把两个电阻两端加上相同的电压通过甲的电流是通过乙的两倍C．欲使通过两个电阻有相同的电流，加在乙两端的电压是加在甲两端电压的3倍D．若两电阻是由同一种规格的电阻丝制成，甲电阻丝的长度是乙的3倍9、试述“测定金属材料电阻率”的实验必须具备的器材。

电功和电功率例：一台电扇的额定电压220V，正常工作时的电流是0.8A，若它的线圈电阻是2.5Ω，求这台电扇的耗电功率、发热功率和工作效率。

串联电路、并联电路【例题精选】：例1：用滑动变阻器可以控制电流。

如右图所示，有一个白炽灯泡的电阻R =20Ω。

把它与一个滑动变阻器相串联接成分压限流电路。

A 、B 两端接在电压恒定的电源上。

希望通过调整滑动变阻器使白炽灯的发光功率在1.25W 至45W 之间可调。

那么，外加在A 、B 端的电压应为多高，对滑动变阻器的规格有什么要求。
