南昌大学2009～2010学年第二学期数控技术试卷

  • 格式：docx
  • 大小：52.66 KB
  • 文档页数：13

南昌大学2009～2010学年第二学期数控技术试卷( )卷课程名称：数控技术及应用适用班级：05级姓名：学号：班级：专业：系别：工程系考试日期：题号一二三四五总分累分人签名题分20 10 20 20 30 100得分考生注意事项：1、本试卷共页，请查看试卷中是否有缺页或破损。

如有立即举手报告以便更换。

2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。

一、填空题(每空1分，共20分)得分评阅1、数字控制是用＿＿＿＿＿＿＿对机床的运动及加工过程进行控制的一种方法。

2、数控机床是由＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿和＿＿＿＿组成。

3、数控机床的核心是＿＿＿＿＿＿，它的作用是接受输入装置传输来的加工信息。

4、数控机床按控制方式可分为＿＿＿＿＿＿、＿＿＿＿＿＿和＿＿＿＿＿＿。

5、FMC代表＿＿＿＿＿＿，FMS代表＿＿＿＿＿＿，CIMS代表＿＿＿＿＿＿。

6、数控机床坐标系的正方向规定为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

7、大多数数控系统都具有的插补功能有＿＿＿＿＿＿和＿＿＿＿＿＿。

8、所谓脉冲当量是指＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

9、以下指令的含义：G00＿＿＿＿＿＿＿＿；2009～2010学年第二学期期末考试试卷二、判断题(每空1分，共10分)得分评阅（）2、一般情况下半闭环控制系统的精度高于开环系统。

（）3、加工中心是可以完成一个工件所有加工工序的数控机床。

（）4、数控系统的核心是数控装置。

（）5、用G04指令可达到提高加工表面粗糙度精度的目的。

（）6、G96S100表示切削速度是100m／min。

（）7、刀具补偿功能包括刀补的建立、刀补的执行和刀补的取消三个阶段。

（）8、轮廓控制的数控机床只要控制起点和终点位置，对加工过程中的轨迹没有严格要求。

（）9、常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

（）10、加工中心上指令G54～G57都可用作工作坐标系的设定。

（）三、选择题(每题1分，共20分)得分评阅1、刀具长度正补偿是（）指令。

A、G43B、G44C、G492、闭环控制系统的检测装置装在( )A 电机轴或丝杆轴端B 机床工作台上C 刀具主轴上D 工件主轴上3、FANUC 加工中心系统中，用于深孔加工的代码是（）。

A G73B G81C G82D G864、数控系统的核心是（）A 伺服装置B 数控装置C 反馈装置D 检测装置5、下列指令中属于复合形状固定循环指令的是（）A G92B G71C G90D G326、数控系统中G54与下列哪一个G代码的用途相同（）。

A G03B G50C G56D G017、数控机床开机时，一般要进行回参考点操作，其目的是( )。

A 建立机床坐标系B 建立工件坐标系C 建立局部坐标系8、车削中心与数控车床的主要区别是( )。

A 刀库的刀具数多少B 有动力刀具和C轴C 机床精度的高低9、主轴表面恒线速度控制指令为（）。

A G97B G96C G9510、FANUC0i数控车床的平行轮廓粗车循环指令是（）。

A G70B G71C G72D G7311、中央处理器主要包括（）。

A 内存储器和控制器B 内存储器和运算器C 控制器和运算器D 存储器、控制器和运算器12、加工中心控制系统属于（）。

A 点位控制系统B 直线控制系统C 轮廓控制系统13、对刀确定的基准点是（）。

A刀位点心B对刀点C换刀点D加工原点14、下列指令属于准备功能字的是（）。

A G01B M08C T01D S50015、数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用（）的原则编写程序。

A.刀具固定不动，工件移动B. 工件固定不动，刀具移动C.分析机床运动关系后再根据实际情况定D. 由机床说明书说明16、当程序中出现F150，表示（）A 进给率为150r/min B进给速度为150mm/minC 进给量为150mm/minD 进给速度为150m/min17、准备功能G代码中，能使机床作某种运动的一组代码是( )A G00、G01、G02、G03、G43、G41、G42B G00、G01、G02、G03、G90、G91、G92C G00、G04、G18、G19、G49、G43、G44D G01、G02、G03、G17、G40、G41、G4218、数控机床的主轴轴线平行于（）A X 轴B Y轴C Z轴D C轴19、数控系统中逐点比较法插补的四个节拍依次是（）。

A. 偏差判别、偏差计算、坐标进给、终点判别B. 偏差判别、坐标进给、偏差计算、终点判别C. 偏差计算、偏差判别、坐标进给、终点判别20、在FANUC系统程序加工完成后，程序复位，光标能自动回到起始位置的指令是（）。

A．M00B．M01 C．M30 D．M02四、简答题(每题5分，共20分)得分评阅1、数控机床的特点？2、简述刀具补偿功能的作用。

3、简述刀位点、起刀点和换刀点的区别。

4、在数控加工中，一般固定循环由哪6个顺序动作构成？五、编程题(第一题12分，第二题18分，共30分)得分评阅45mm，需要钻5个直径为8mm的通孔，用加工中心加工，试编制数控加工程序。

Φ⨯棒材，材质为45号钢，表面已2、小轴类零件如上图所示，工件毛坯为50110mm外圆不必精车）经粗车完成，试编制该零件的数控车削精加工程序。

（其中50mm《数控技术与应用》复习题答案一、填空题1、数字化信号2、加工程序、数控装置、伺服系统、检测反馈装置、机床本体3、直流伺服系统、交流伺服系统4、开环控制数控机床、闭环控制数控机床、半闭环控制数控机床5、柔性制造单元、柔性制造系统、计算机集成制造系统6、增大工件与刀具之间距离的方向7、直线插补、圆弧插补8、数控装置发出一个脉冲信号机床执行部件的位移量9、快速点定位、直线插补、顺时针圆弧插二、判断题1、√2、√3、×4、√5、×6、√7、√8、×9、√10、×三、选择题1、A2、B3、A4、B5、B6、C7、A8、B9、B 10、D11、C 12、C 13、D 14、A 15、B16、B 17、A 18、C 19、B 20、C四、简答题1、答：适合加工复杂的零件、适应性和灵活性好、加工精度高、生产率高、自动化程度高、经济效益好、价格较贵、调试和维修困难2、答：刀具补偿功能的作用是：用来补偿刀具实际安装位置或实际刀尖与圆弧半径与理论编程位置或刀尖圆弧半径之差的功能。

3.答：刀位点是指加工程序编制中，用以表示刀具特征的点，也是对刀和加工的基准点。

起刀点是指刀具相对于被加工零件的起始点。

换刀点是用来更换刀具，选择时要避免和工件及夹具发生干涉。

4、答：固定循环由以下6个顺序动作组成：①X、Y轴定位；②快速运动到R点（参考点）；③孔加工；④在孔底的动作；⑤退回到R点（参考点）；⑥快速返回到初始点。

五、编程题1、答：%O0001N010 G54 G90 G00 Z60.0;N020 M03 S600;N030 G98 G73 X0 Y0 Z-50.0 R5.0 Q5.0 F50;N040 X40.0;N050 X0 Y40.0;N060 X-40.0 Y0;N070 X0 Y-40.0;N080 G00 Z60.0;N090 M05;N100 M30;2、答：％O0002N010 G50 X150.0 Z170.0;N020 S630 M03 T0101;N030 G00 X15.8 Z112.0 M08;N040 G01 X23.8 Z108.0 F0.15;N050 U0 Z84.0;N060 X26.0N070 G03 X30.0 W-2.0 R2.0;N080 G01 W-8.0;N090 X38.0 W-7.0;N100 W-3.0;N110 G03 X42.0 W-20.0 R20.0;N120 G01 W-8.0;N130 X55.0;N140 GOO X150.0 Z170.0 M05 T0100 M09;N150 S315 M03 M08;N160 X30.0 Z84.0 T0202;N170 G01 X20.5 W0 F0.1;N180 G04 X5.0;N190 G00 X30.0 W0;N200 X150.0 Z170.0 M05 T0200 M09;N210 S200 M03 M08;N220 X36.0 Z118.0 T0303;N230 G92 X23.1 Z86.0 F2.0; N240 X22.4;N250 X21.9;N260 X21.6;N270 X21.45;N280 X21.4;N290 G00 X150.0 Z170.0 T0300; N300 M30;。

合集下载

【数控加工】数控编程技术考试试题(doc 15页)

【数控加工】数控编程技术考试试题(doc 15页)

数控编程技术考试试题(doc 15页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑一、单项选择题1、世界上第一台数控机床是( C )年研制出来的。

A)1942 B)1948 C)1952 D)19582、下列关于数控机床组成的描述不正确的是( D)。

A)数控机床通常是由控制装置、数控系统、机床本体组成B)数控机床通常是由控制装置、数控装置、伺服系统、测量反馈装置、辅助控制装置和机床组成C)数控机床通常是由控制装置、数控系统、伺服系统、机床组成D)数控机床通常是由键盘、数控装置、伺服系统、测量反馈装置和机床组成3、闭环控制系统的反馈装置是装在( C )。

A)传动丝杠上B)电机轴上C)机床工作台上D)装在减速器上4、数控装置将所必到的信号进行一系列处理后，再将其处理结果以( D)形式向伺服系统发出执行命令。

A)输入信号 B)位移信号 C)反馈信号 D)脉冲信号5、开环伺服系统的主要特征是系统内( B )位置检测反馈装置。

A)有 B)没有C) 某一部分有 D)可能有6、对于配有设计完善的位置伺服系统的数控机床，其定位精度和加工精度主要取决于( C)。

A)机床机械结构的精度B)驱动装置的精度 C)位置检测元器件的精度D)计算机的运算速度7、按照机床运动的控制轨迹分类，加工中心属于( A )。

A) 轮廓控制 B)直线控制 C)点位控制 D)远程控制8、数控机床中把脉冲信号转换成机床移动部件运动的组成部分称为( C )。

A)控制介质B)数控装置C)伺服系统D)机床本体9、数控机床的联运轴数是指机床数控装置的( C )同时达到空间某一点的坐标数目。

A)主轴B)坐标轴C)工件D)电机10、只要数控机床的伺服系统是开环的，一定没有( B )装置。

A)检测 B)反馈C)I/O通道D)控制11、数控系统之所以能进行复杂的轮廓加工，是因为它具有( C )A)位置检测功能B)PLC功能C)插补功能D)自动控制12、数控编程人员在数控编程和加工时使用的坐标系是( C )。

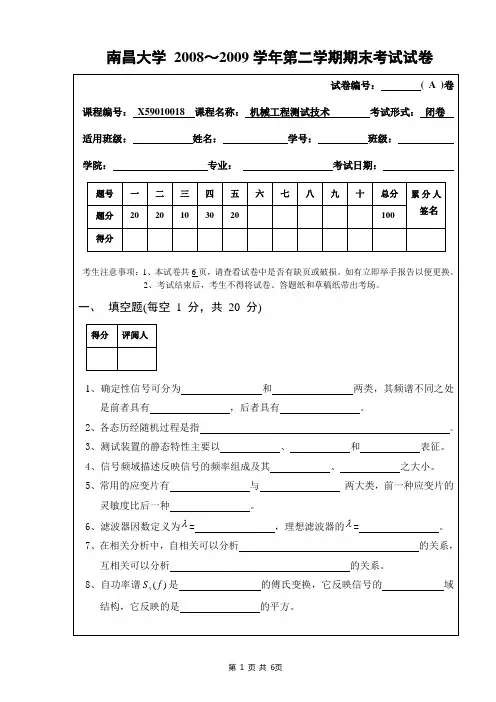

南昌大学 2008～2009学年第二学期期末考试试卷A

南昌大学 2008～2009学年第二学期期末考试试卷A

t
Sin0 t
三、 是非题(每题 1 分，共 10 分)
得分 评阅人
1、信息的载体就是信号。
（
）
2、周期信号可用傅里叶级数展开成正弦和余弦分量两部分，也可能只有正弦或余弦 分量。 （ ）
3、当输入信号 x(t ) 一定时，系统的输出 y(t ) 将完全取决于传递函数 H ( s ) ，而与系统 的物理模型无关。 （ ） ） ） ） ） ） ） ）
，理想滤波器的 =
。 的关系，
的关系。 的傅氏变换，它反映信号的 的平方。 域
第 1 页 共 6页
二、 选择题(每题 2 分，共 20 分)
得分 评阅人
1、若给时间常数为 的一阶装置输入频率 1/ 的正弦信号，则输出与输入相位差 为 A．-45 度。 B.-90 C.-180 。 A 有波形相位失真 A、B 都没有波形相位失真 D.90
引起电阻的变化。 C. 弹性模量的变化 D. 泊松比的变化
接法的灵敏度最高。 B. 半桥双臂 C. 全桥 而成的。
6、在一定条件下，RC 带通滤波器实际上是低通滤波器与高通滤波器 A. 串联 B. 并联 C. 串并联 D. 叠加
7、如果一信号的自相关函数 Rx( ) 呈一定的周期性不衰减，则说明该信号 A. 均值不为零 B. 含周期分量 C. 是各态历经的 。
第 6 页 共 6页
和 ，后者具有
两类，其频谱不同之处 。
。
、 、
和
表征。 之大小。
4、信号频域描述反映信号的频率组成及其 5、常用的应变片有 灵敏度比后一种 6、滤波器因数定义为 = 7、在相关分析中，自相关可以分析 互相关可以分析 8、自功率谱 S x ( f ) 是 结构，它反映的是 与 。
2009年10月数控技术及应用试题及答案

2009年10月数控技术及应用试题及答案

全国2009年10月高等教育自学考试数控技术及应用试题课程代码02195一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.数控电加工机床主要有( )A.数控铣床、数控钻床等B.数控铣床、数控线切割机床等C.数控齿轮机床、数控铣床等D.数控线切割机床、数控电火花成形机床等2.一个完整的数控加工程序中，在其最后一个程序段中，应该有一个标志程序结束的代码指令，它是( )A.M00B.M01C.M02D.M083.编程人员在编程时使用的，并由编程人员在工件上指定某一固定点为坐标原点所建立的坐标系称为( )A.工件坐标系B.机床坐标系C.右手直角笛卡尔坐标系D.标准坐标系C系统中通过输入装置输入的零件加工程序存放在( )A.EPROM中B.RAM中C.ROM中D.PROM中C系统采用逐点比较法对第一象限的直线插补运算时，若偏差函数小于零，则刀具位于( )A.直线上方B.直线下方C.直线上D.不确定6.下列有关机床动刚度的叙述中，不正确的说法是( )A.与静刚度成正比B.提高阻尼比，动刚度随之提高C.与激振频率无关D.动刚度低，则机床容易产生振动7.主轴轴承预紧的主要目的是( )A.增大受力面积，提高接触刚度B.提高运动的平稳性C.增加摩擦力D.减小机床的热变形8.在直线电动机速度控制单元中，能将电源电压变换成可调方波脉冲的是( )A.速度调节器B.晶体管直流斩波器C.速度传感器D.驱动电路9.通常情况下，步进电机的最大动态扭矩与脉冲频率的关系是( )A.步进电机的最大动态扭矩随脉冲频率的升高而升高B.步进电机的最大动态扭矩随脉冲频率的升高而降低C.步进电机的最大动态扭矩不随脉冲频率的变化而变化D.步进电机的最大静扭矩随脉冲频率的增加而发生振荡10.PWM的中文含义是( )　A.“高低压双电源”脉冲功率放大器B.“调频调压型”脉冲功率放大器C.“脉冲宽度调制”放大器D.晶闸管相控整流器11.一台三相反应式步进电动机，当采用双三拍通电方式运行时，其步距角为1.5°，则转子的齿数为( )A.40B.60C.80D.12012.对于加工中心，一般不需要( )A.主轴连续调速功能B.主轴定向准停功能C.主轴恒速切削控制D.主轴电动机四象限驱动功能13.光栅位移传感器是基于莫尔条纹和光电效应将_____转换为电信号的装置。

(完整)大学考试试卷数控加工工艺与编程及参考答案

(完整)大学考试试卷数控加工工艺与编程及参考答案

(完整)大学考试试卷数控加工工艺与编程及参考答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)大学考试试卷数控加工工艺与编程及参考答案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)大学考试试卷数控加工工艺与编程及参考答案的全部内容。

数控加工工艺与编程一、单项选择题（本大题共50分，共 20 小题，每小题 2.5 分)1。

数控机床最适合加工（ )的零件。

A。

生产批量大B。

必须用特定的工艺装备协调加工C. 形状复杂,用数学模型描述的复杂曲线或曲面轮廓，且加工精度要求高D. 装夹困难或完全靠找正来保证加工精度2. 通常数控系统除了直线插补外，还有（）.A。

正弦插补B。

圆弧插补C。

抛物线插补D. 指数曲线插补3。

数控铣床的基本控制轴数是（）。

A. 一轴B. 二轴C。

三轴D. 四轴4. 程序段G17 G01 G41 X0 Y0 D01中的D01的含义是（）。

A. 刀具编号B. 刀具补偿偏置寄存器的编号C。

直接指示刀具补偿的数值D. 刀具前角的大小5. 数控机床的F功能常用（）单位。

A。

m/minB。

mm/min或 mm/rC. m/rD. m/s6. 用于指令动作方式的准备功能的指令代码是（ )。

A。

F代码B。

G 代码C. T代码D。

M代码7。

数控升降台铣床的升降台上下运动坐标轴是（）。

A. X轴B。

Y轴C. Z轴D。

C轴8。

数控机床的恒线速度控制是控制（）为恒速。

A. 主轴转速B。

进给速度C. 切削速度D. 同步进给速度9. 在数控铣床上加工封闭轮廓时，一般沿着( ）进刀。

A. 法向B. 切向C。

轴向D。
