天大2018年12月考试《工程制图基础》离线作业考核试题(第一组参考答案)
例如：“做题组数”标为 1，代表学生应作答“第一组”试题；
二、答题步骤：
1. 使用 A4 纸打印学院指定答题纸（答题纸请详见附件）；
2. 在答题纸上使用黑．色．水．笔．按题目要求容，请写明题型、题号；
三、提交方式：请将作答完成后的整页答题纸以图片形式依．次．粘．贴．在．一．个．W．o．r．d． 文．档．中．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰； 1. 上传文件命名为“中心-学号-姓名-科目.doc”
要求：

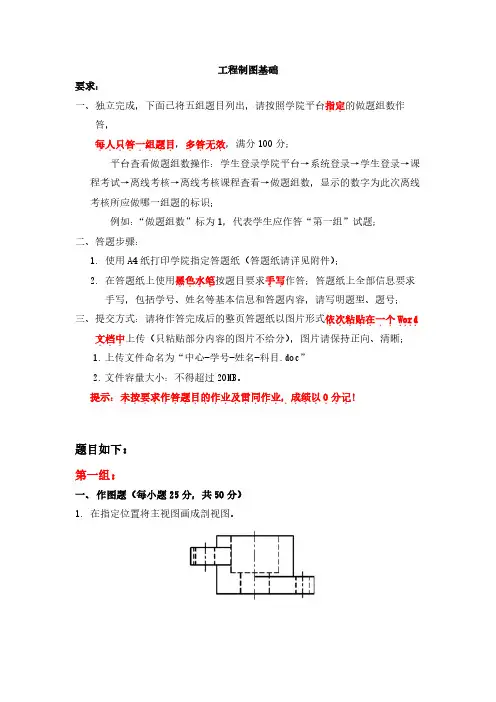

工程制图基础
一、独立完成，下面已将五组题目列出，请按照学院平台指．定．的做题组数作 答，
每．人．只．答．一．组．题．目．，多．答．无．效．，满分 100 分； 平台查看做题组数操作：学生登录学院平台→系统登录→学生登录→课
程考试→离线考核→离线考核课程查看→做题组数，显示的数字为此次离线
考核所应做哪一组题的标识；
（3）预埋件、预留孔洞位置以中心线及实测标高严格控制，中心线应在结构模 板调整平并加固好后，用红漆涂于模板面上或稳固的钢筋网片上，中心线附近 0.5 米钢筋以焊拉形式相连。施工中，中线测设严格按双检制度执行，未经复核的中 线不准使用，确保中线设置正确。预留预埋为防止错漏，由现场的测量定位放线 小组负责定位。 （4）砼浇筑前，用经纬仪在牢固的钢筋网上，测设基准中心线，以此对预留孔、 预埋件位置再次进行检查，防止施工过程中模板可能的移动导致中线偏差对预留 孔位置造成误差和进行精确检查。合格之后报请监理工程师验收并做好记录，签 认合格后方可进入下道工序，检查过程中随时接受监理工程师的监督指导。砼灌 注过程中，振动棒离孔模不能太近，并采取措施保证孔壁砼密实。 （5）拆模时要小心谨慎，不准使用撬扛沿边硬撬的的拆模方法。拆模时不能碰 对拉螺栓，以免影响砼对对拉螺栓之间的粘接。拆模后及时做好预留孔、预留件 的竣工测量，对孔口尺寸、孔壁垂直度误差超出规范的尽早修复。完成后的预留 孔用木板堵盖，防止棱角破坏，对接地体设置隔栏加以保护并和其它预留件露出 结构面部分-道设置明显位置标志，以便装修时使用。
天津大学《工程制图基础》在线作业一-00001

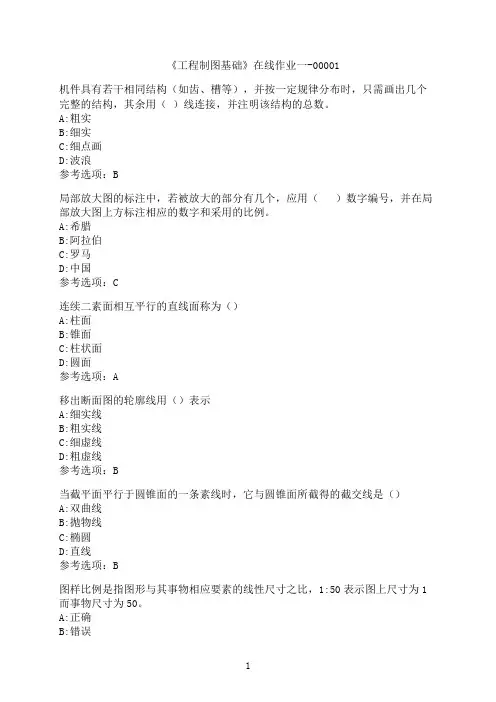

《工程制图基础》在线作业一-00001
机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。
A:粗实
B:细实
C:细点画
D:波浪
参考选项：B
局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
A:希腊
B:阿拉伯
C:罗马
D:中国
参考选项：C
连续二素面相互平行的直线面称为（）
A:柱面
B:锥面
C:柱状面
D:圆面
参考选项：A
移出断面图的轮廓线用（）表示
A:细实线
B:粗实线
C:细虚线
D:粗虚线
参考选项：B
当截平面平行于圆锥面的一条素线时，它与圆锥面所截得的截交线是（）
A:双曲线
B:抛物线
C:椭圆
D:直线
参考选项：B
图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。
A:正确
B:错误
1。
天津大学《工程制图基础》在线作业二-00001
《工程制图基础》在线作业二-00001
正面斜二测Y轴的轴向变形系数为（）。
A:1
B:0.5
C:0.94
D:0.8
参考选项：B
侧面投影反映平面的实形；正面投影、水平投影均积聚为一条直线段，且分别平行于OZ、OYH轴。
A:正平面
B:水平面
C:侧平面
D:以上均不对
参考选项：C
半剖视图用的是两个平行的剖切平面。
A:正确
B:错误
参考选项：B
幅面代号为A2的图纸长、短边尺寸分别是（）。
A:1189mm、841mm
B:841mm、594mm
C:594mm、420mm
D:297mm、210mm
参考选项：C
判断：符号“∠1：10”表示斜度1：10
A:正确
B:错误
参考选项：A
在标注尺寸数字时，应按实际大小填写，与比例有关。
A:正确
B:错误
参考选项：B
判断：国标规定，图纸的基本幅面有5种，每后一号图纸的幅面是前一号图纸幅面的一半。
A:正确
B:错误
1。
天津大学19秋《工程制图基础》在线作业二答卷
A.点B在点A前面
B.点B在点A上方，且重影于V面上
C.点A在点B前面
D.点A在点B前方，且重影在OZ轴上
答案:A
20.下面属于居住建筑的有（）。
A.火车站、商店、航空站、中小学校；
B.宿舍、公寓、旅馆、住宅。
C.公寓、旅馆、商场、医院；
D.住宅、宿舍、学校、办公楼；
答案:B
15.侧面投影反映平面的实形；正面投影、水平投影均积聚为一条直线段，且分别平行于OZ、OYH轴。
A.水平面
B.正平面
C.侧平面
D.以上均不对
答案:C
16.物体向不平行于任何基本投影面的平面投影所得的视图叫正视图
A.错误
B.正确
答案:A
17.按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。A0图纸的图框线与图幅线之间的间隔a为（）。
A.错误
B.正确
答案:A
33.视图上标有“A”字样的是向视图。
A.错误
B.正确
答案:B
34.为了使得视图清晰，在剖面上一定不要有虚线。
A.错误
B.正确
答案:A
35.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）种。
A.4
B.3
C.2
A.45mm
B.35mm
C.25mm
D.15mm
答案:C
30.图纸的幅面的简称是（）。
A.标题栏
B.图框
C.图幅
D.会签栏
答案:C
31.正面斜二测Y轴的轴向变形系数为（）。
A.0.94
B.0.8
B.点B在点A上方，且重影于V面上
C.点A在点B前面
D.点A在点B前方，且重影在OZ轴上
答案:A
20.下面属于居住建筑的有（）。
A.火车站、商店、航空站、中小学校；
B.宿舍、公寓、旅馆、住宅。
C.公寓、旅馆、商场、医院；
D.住宅、宿舍、学校、办公楼；
答案:B
15.侧面投影反映平面的实形；正面投影、水平投影均积聚为一条直线段，且分别平行于OZ、OYH轴。
A.水平面
B.正平面
C.侧平面
D.以上均不对
答案:C
16.物体向不平行于任何基本投影面的平面投影所得的视图叫正视图
A.错误
B.正确
答案:A
17.按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。A0图纸的图框线与图幅线之间的间隔a为（）。
A.错误
B.正确
答案:A
33.视图上标有“A”字样的是向视图。
A.错误
B.正确
答案:B
34.为了使得视图清晰，在剖面上一定不要有虚线。
A.错误
B.正确
答案:A
35.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）种。
A.4
B.3
C.2
A.45mm
B.35mm
C.25mm
D.15mm
答案:C
30.图纸的幅面的简称是（）。
A.标题栏
B.图框
C.图幅
D.会签栏
答案:C
31.正面斜二测Y轴的轴向变形系数为（）。
A.0.94
B.0.8
天大2020年春学期考试《画法几何及工程制图》离线作业考核试题第五组参考答案
过棱锥主视图上a’点，作一水平线（与棱锥底的投影平行），得1’点按“长对正”，定出棱锥俯试图上，1’点的投影1，再过1点画棱锥底的相似形再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
按“长对正”，定出棱锥俯试图上，1’点的投影1，再过1点画棱锥底的相似形再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
画法几何及工程制图
第五组：
一、论述题（25分）
1.论述两点的相对位置关系。
答：两点的相对位置指两点在空间的上下、前后、左右位置关系。上下看Z，大上；前后看Y，大前。B点在左、下、前方。B点在A点的左、下、前方。左右看X，大左；判断方法A在B点的上方、右方、后方。YHYW B点在A点之后、之左、之下。
再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
三、绘图题（25分）
1.在指定位置将主视图画成剖视图。
二、分析题（每小题25分，共50分）
1.分析求解一般位置直线的实长及对投影面的倾角得方法。
2.分析如何在棱锥表面上求点。
答：
已知棱锥表面主视图上a’点的投影锥主视图上a’点，作一水平线（与棱锥底的投影平行），得1’点按“长对正”，定出棱锥俯试图上，1’点的投影1，再过1点画棱锥底的相似形再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
按“长对正”，定出棱锥俯试图上，1’点的投影1，再过1点画棱锥底的相似形再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
画法几何及工程制图
第五组：
一、论述题（25分）
1.论述两点的相对位置关系。
答：两点的相对位置指两点在空间的上下、前后、左右位置关系。上下看Z，大上；前后看Y，大前。B点在左、下、前方。B点在A点的左、下、前方。左右看X，大左；判断方法A在B点的上方、右方、后方。YHYW B点在A点之后、之左、之下。
再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
三、绘图题（25分）
1.在指定位置将主视图画成剖视图。
二、分析题（每小题25分，共50分）
1.分析求解一般位置直线的实长及对投影面的倾角得方法。
2.分析如何在棱锥表面上求点。
答：
已知棱锥表面主视图上a’点的投影锥主视图上a’点，作一水平线（与棱锥底的投影平行），得1’点按“长对正”，定出棱锥俯试图上，1’点的投影1，再过1点画棱锥底的相似形再按“长对正”，定出棱锥俯试图上，a’点（由于主视图上a’是可见的，所以A点在前面）最后按“高平齐”“宽相等”，定出左试图上a”的投影（也可分析：在轮廓线上）
天大17秋《工程制图基础》在线作业二满分答案
A.侧垂面
B.正垂面
C.铅垂面
D.以上均不对
满分：2.5分
正确答案:B
20.截平面垂直于回转体轴线，截交线为（）。
A.直线
B.椭圆
C.圆形
D.无法确定
满分：2.5分
正确答案:C
21.剖切位置线的长度为（）。
A. 6～10mm
B. 4～6mm
C. 5～
正确答案:A
B. 841mm、594mm
C. 420mm、297mm
D. 297mm、210mm
满分：2.5分
正确答案:B
3.判断：尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。
A.正确
B.错误
满分：2.5分
正确答案:A
4.挡雨板的代号是（）。
A. YB
B. DY
C. GB
D. MB
满分：2.5分
A.正确
B.错误
满分：2.5分
正确答案:B
18.幅面代号为A3的图纸长、短边尺寸分别是（）。
A. 1189mm、841mm
B. 841mm、594mm
C. 420mm、297mm
D. 297mm、210mm
满分：2.5分
正确答案:C
19.正面投影积聚为一斜直线，与OX、OZ轴的夹角，反映平面对H、W面对真实倾角；水平投影和侧面投影都是缩小到类似形。
A. 10
B. 25
C. 30
D. 40
满分：2.5分
正确答案:B
34.判断：尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为7～10mm。
B.正垂面
C.铅垂面
D.以上均不对
满分：2.5分
正确答案:B
20.截平面垂直于回转体轴线，截交线为（）。
A.直线
B.椭圆
C.圆形
D.无法确定
满分：2.5分
正确答案:C
21.剖切位置线的长度为（）。
A. 6～10mm
B. 4～6mm
C. 5～
正确答案:A
B. 841mm、594mm
C. 420mm、297mm
D. 297mm、210mm
满分：2.5分
正确答案:B
3.判断：尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。
A.正确
B.错误
满分：2.5分
正确答案:A
4.挡雨板的代号是（）。
A. YB
B. DY
C. GB
D. MB
满分：2.5分
A.正确
B.错误
满分：2.5分
正确答案:B
18.幅面代号为A3的图纸长、短边尺寸分别是（）。
A. 1189mm、841mm
B. 841mm、594mm
C. 420mm、297mm
D. 297mm、210mm
满分：2.5分
正确答案:C
19.正面投影积聚为一斜直线，与OX、OZ轴的夹角，反映平面对H、W面对真实倾角；水平投影和侧面投影都是缩小到类似形。
A. 10
B. 25
C. 30
D. 40
满分：2.5分
正确答案:B
34.判断：尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为7～10mm。
画法几何及工程制图 20年天大离线答案 第二组
画法几何及工程制图要求：一、独立完成，下面已将五组题目列出，请按照学院平台指定．．的做题组数作答，每人只答一组题目．．．．，满分100分；．．．．．．．．，多答无效平台查看做题组数操作：学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数，显示的数字为此次离线考核所应做哪一组题的标识；例如：“做题组数”标为1，代表学生应作答“第一组”试题；二、答题步骤：1.使用A4纸打印学院指定答题纸（答题纸请详见附件）；2.在答题纸上使用黑色水笔．．作答；答题纸上全部信息要求手．．．．按题目要求手写写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．．．．．Word文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰；1.完成的作业应另存为保存类型是“．．．．”．提交;．．．．．．-．2003．．．．．．．．．Word972.上传文件命名为“中心-学号-姓名-科目.doc”;3.文件容量大小：不得超过20MB。
提示：未按要求作答题目的作业及雷同作业，成绩以．．！．．．．．．．．．．．．．．．．．．．．0．分记题目如下：第二组题目：1. 正投影的基本特性。
2. 论述平面形在三面投影体系中的位置。
1.求立面体与曲面体的相贯线。
二、绘图题（每小题25分，共50分）2.画出A-A全剖的左视图第二组答案：一、论述题（每小题25分，共50分）1. 正投影的基本特性。
答：正投影的特点；（1）真实性：当线段和平面图形平行于投影面，其投影反映实长或实形。
（2）积聚性：当直线或平面图形垂直于投影面时，它们在该投影面上的投影积聚成一点或一直线，这种投影特性称为积聚性。
（3）类似性：当直线倾斜于投影面时，直线的投影仍为直线，但不反映实长；当平面图形倾斜于投影面时，在该投影面上的投影为原图形的类似形。
注意：类似形并不是相似形，它和原图形只是边数相同、形状类似，圆的投影为椭圆。
天大2018年6月考试《工程制图基础》离线作业考核试(第四组答案)

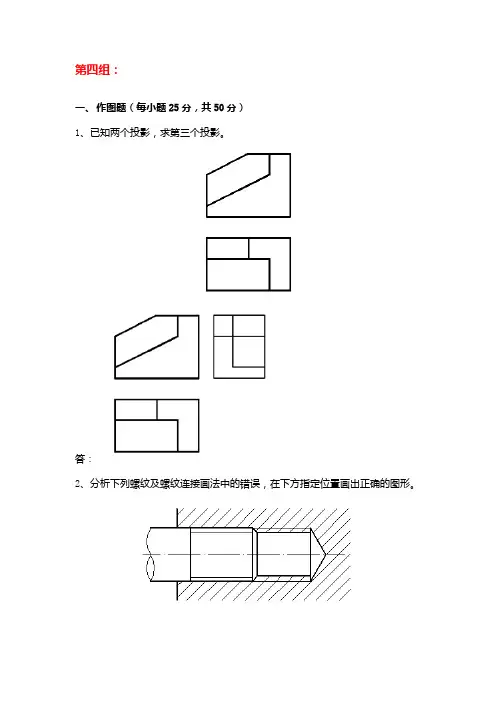

第四组：一、作图题（每小题25分，共50分）1、已知两个投影，求第三个投影。
答：2、分析下列螺纹及螺纹连接画法中的错误，在下方指定位置画出正确的图形。
答：错误：正确：二、问答题（每小题25分，共50分）1.配置在钢筋混凝土构件中的钢筋，按其所起的作用可分为哪几类？答：(1)受力钢筋。
指承受构件内拉、压应力的钢筋。
其配置根据受力通过计算确定，且应满足构造要求。
(2)架立筋。
架立筋一般设置在梁的受压区，与纵向受力钢筋平行，用于固定梁内钢筋的位置，并与受力筋形成钢筋骨架。
架立筋是按构造配置的。
(3)箍筋。
箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。
(4)分布筋。
分布筋用于单向板、剪力墙中。
单向板中的分布筋与受力筋垂直。
其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。
在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。
(5)构造筋。
指因构造要求及施工安装需要而配置的钢筋。
如腰筋、吊筋、拉接筋等。
2.基础的组成和分类都是什么？答：组成：1.条形基础：多用于单层或多层砌体结构；2.独立基础：多用于框架结构或单独柱子的情况；3.井格式基础：当地基条件较差，为了提高建筑物的整体性，防止柱子之间产生不均匀沉降，常将柱下基础沿纵横两个方向扩展连接起来，做成十字交叉的井格基础；4.桩基础：当浅埋基础不能满足地基强度和变形要求时采用；5.筏基础：常用于地基软弱的多层砌体结构、框架结构、剪力墙结构的建筑，以及上部结构荷载较大且不均匀或地基承载力低的情况；6.箱形基础：用于上、对地基不均匀沉降要求严格的高层建筑、重型建筑以及软弱土地基上多层建筑时；部建筑物荷载大。
分类：无筋扩展基础、扩展基础、筏形基础、箱形基础、桩基础和岩石锚杆基础.。
天津大学网络教育试卷：001031工程制图基础-作业1
、（）
、（）
、（）
、（）
考生答案：C
9.用来连接两轴线相交的圆形管的接头应是（）
、柱状面管
、圆柱管
、锥状面管
、椭圆柱பைடு நூலகம்管
考生答案：A
10.当有两根直径不等且平行错开的管道，若要连接时需采用（）
、圆柱面管
、圆锥面管
、椭圆柱面管
、椭圆锥面管
考生答案：D
11.局部放大图的标注中，若被放大的部分有几个，应用（ ）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
、希腊
、阿拉伯
、罗马
、中国
考生答案：C
12.移出断面图的轮廓线用（）表示
、细实线
、粗实线
、细虚线
、粗虚线
考生答案：B
13.为了使得视图清晰，在剖面上一定不要有虚线。
、正确
、错误
考生答案：B
14.半剖视图用的是两个平行的剖切平面。
、正确
、错误
考生答案：B
15.局部剖视图上的波浪线可以超出轮廓线之外。
、正确
局部放大图的标注中若被放大的部分有几个应用数字编号并在局部放大图上方标注相应的数字和采用的比例
试卷：001031工程制图基础-作业
1.与直线垂直的投影面上，直线投影积聚成一个点
、正确
、错误
考生答案：A
2.下面哪一个答案中所指的曲面是可展曲面？（）
、所有的直线面
、锥状面和柱状面
、正螺旋面
、圆锥面、圆柱面、锥面、柱面
、三个
、两个
、一个
、无数个
考生答案：C
6.在两投影面体系中，正面投影和水平投影都重合的点位于（）
、第二分角和第四分角
、（）
、（）
、（）
考生答案：C
9.用来连接两轴线相交的圆形管的接头应是（）
、柱状面管
、圆柱管
、锥状面管
、椭圆柱பைடு நூலகம்管
考生答案：A
10.当有两根直径不等且平行错开的管道，若要连接时需采用（）
、圆柱面管
、圆锥面管
、椭圆柱面管
、椭圆锥面管
考生答案：D
11.局部放大图的标注中，若被放大的部分有几个，应用（ ）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
、希腊
、阿拉伯
、罗马
、中国
考生答案：C
12.移出断面图的轮廓线用（）表示
、细实线
、粗实线
、细虚线
、粗虚线
考生答案：B
13.为了使得视图清晰，在剖面上一定不要有虚线。
、正确
、错误
考生答案：B
14.半剖视图用的是两个平行的剖切平面。
、正确
、错误
考生答案：B
15.局部剖视图上的波浪线可以超出轮廓线之外。
、正确
局部放大图的标注中若被放大的部分有几个应用数字编号并在局部放大图上方标注相应的数字和采用的比例
试卷：001031工程制图基础-作业
1.与直线垂直的投影面上，直线投影积聚成一个点
、正确
、错误
考生答案：A
2.下面哪一个答案中所指的曲面是可展曲面？（）
、所有的直线面
、锥状面和柱状面
、正螺旋面
、圆锥面、圆柱面、锥面、柱面
、三个
、两个
、一个
、无数个
考生答案：C
6.在两投影面体系中，正面投影和水平投影都重合的点位于（）
、第二分角和第四分角
2023最新国开电大《工程制图基础》过程性测试形考终考任务答案(天津)

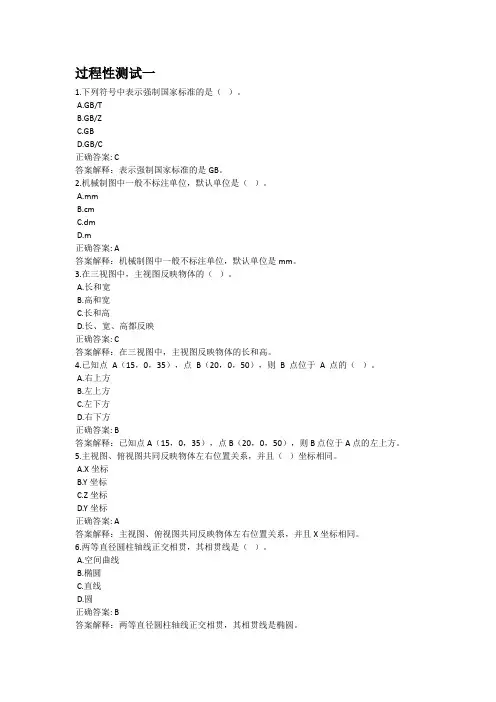

过程性测试一1.下列符号中表示强制国家标准的是（）。
A.GB/TB.GB/ZC.GBD.GB/C正确答案: C答案解释：表示强制国家标准的是GB。
2.机械制图中一般不标注单位，默认单位是（）。
A.mmB.cmC.dmD.m正确答案: A答案解释：机械制图中一般不标注单位，默认单位是mm。
3.在三视图中，主视图反映物体的（）。
A.长和宽B.高和宽C.长和高D.长、宽、高都反映正确答案: C答案解释：在三视图中，主视图反映物体的长和高。
4.已知点A（15，0，35），点B（20，0，50），则B 点位于A 点的（）。
A.右上方B.左上方C.左下方D.右下方正确答案: B答案解释：已知点 A（15，0，35），点 B（20，0，50），则 B 点位于 A 点的左上方。
5.主视图、俯视图共同反映物体左右位置关系，并且（）坐标相同。
A.X坐标B.Y坐标C.Z坐标D.Y坐标正确答案: A答案解释：主视图、俯视图共同反映物体左右位置关系，并且X坐标相同。
6.两等直径圆柱轴线正交相贯，其相贯线是（）。
A.空间曲线B.椭圆C.直线D.圆正确答案: B答案解释：两等直径圆柱轴线正交相贯，其相贯线是椭圆。
7.物体上互相平行的线段，轴测投影（）。
A.平行B.垂直C.交叉D.无法确定正确答案: A答案解释：物体上互相平行的线段，轴测投影平行。
8.假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形，称为（）。
A.剖视图B.仰视图C.断面图D.向视图正确答案: A答案解释：假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形，称为剖视图。
9.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12，其代号应为（）。
A.M 30 × 6B.Tr30×12(p6)LHC.G1/2AD.Tr30×p6正确答案: D答案解释：有一左旋梯形螺纹，其公称直径为 30，螺距为 6，导程 12，其代号应为Tr30×p6。
天大17春秋《工程制图基础》在线作业一
一、单选题（共40道试题，共100分。
）V1.过一点做一平面，平行于已知直线，它的解有（）A.只有一解B.两解C.四解D.无数解2.平面截切立体时，平面与立体的交线称为（）A.截平面B.截立体C.截交线D.立体在平面上的投影3.用来连接两轴线相交的圆形管的接头应是（）A.柱状面管B.圆柱管C.锥状面管D.椭圆柱面管4.在一般位置平面上可做几条最大斜度线？（）A.一条B.两条C.三条D.无数条5.正平面与正垂面的交线是（）A.水平线B.正平线C.侧垂线D.铅垂线6.过正垂线能做的平面有（）A.正垂面和侧垂面B.正垂面、水平面和侧垂面C.正垂面、水平面和侧平面D.正垂面、铅垂面和侧垂面7.在建筑平面图中，同一条尺寸线既可以是定形尺寸也可以是定位尺寸。
A.正确B.错误8.拉丁字母、阿拉伯数字和罗马数字可以写成直体或斜体，但是其与汉字写在一起时宜写成直体。
A.正确B.错误9.平面截切圆锥面时，平面平行于一条素线，则截交线为（）A.双曲线B.椭圆C.圆形D.抛物线10.当截平面平行于圆锥面的一条素线时，它与圆锥面所截得的截交线是（）A.双曲线B.抛物线C.椭圆D.直线11.过一般位置直线可做几种投影面的垂直面？（）A.两种B.三种C.一种D.无数种12.下面的叙述，哪些是错误的？（）A：凡垂直于锥面轴线的平面与锥面相截，其截交线是圆B：凡与柱面斜截所得的交线必为椭圆C：垂直于圆柱轴线的平面与圆柱相截所得的截交面是圆D：倾斜于圆锥轴线的平面与圆锥表面的交线一定是椭圆A.DB.ABC.ADD.ABD13.当有两根直径不等且平行错开的管道，若要连接时需采用（）A.圆柱面管B.圆锥面管C.椭圆柱面管D.椭圆锥面管14.机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。
A.粗实B.细实C.细点画D.波浪15.移出断面图的轮廓线用（）表示A.细实线B.粗实线C.细虚线D.粗虚线16.有一柱面，上下两底为圆，其正截面为椭圆，则这种柱面叫做（）A.圆柱面B.椭圆柱面C.曲柱面D.变形柱面17.对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
19春天津大学《工程制图基础》在线作业一100分答案
《工程制图基础》在线作业一-0001
试卷总分:100 得分:100
一、单选题 (共 40 道试题,共 100 分)
1.在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（）
A.一般位置直线
B.投影面平行线
C.投影面垂直线
[试题分析]本题选择:B
2.用来连接两轴线相交的圆形管的接头应是（）
A.柱状面管
B.圆柱管
C.锥状面管
D.椭圆柱面管
[试题分析]本题选择:A
3.已知一平面对V及H面的最大斜度线是侧平线，则此平面应是（）
A.一般位置平面
B.正平面
C.侧垂面
D.铅垂面
[试题分析]本题选择:C
4.组合体尺寸标注时，尺寸尽可能标注在图形之外，但是为了避免尺寸界线过长或与过多的图形相交，在不影响图形清晰的情况下，也可以标注在图形内部。
A.正确
B.错误
[试题分析]本题选择:A
5.圆柱与球相贯线有（）
A.空间曲线
B.空间曲线、圆
C.空间曲线、平面曲线
D.空间曲线或圆
[试题分析]本题选择:B
6.过一种投影面的垂直线可作几种投影面的垂直面（）
A.一种。
天大2020年秋学期考试《画法几何及工程制图（3组答案）离线作业考核试题
天大2020年秋学期考试《画法几何及工程制图（3组答案）离线作业考核试题画法几何及工程制图（3组答案）要求：一、独立完成，下面已将五组题目列出，请任选其中一组题目作答，每人只答．．．．一组题目．．．．，多答无效．．．．，满分100分；二、答题步骤：1.使用A4纸打印学院指定答题纸（答题纸请详见附件）；2.在答题纸上使用黑色水笔．．作答；答题纸上全部信息要求手．．．．按题目要求手写写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．．．．．Word文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰；1.完成的作业应另存为保存类型是“．．．．”．提交;．．．．．-．2003．．．．．．．．．W．ord972.上传文件命名为“中心-学号-姓名-科目.doc”;3.文件容量大小：不得超过20MB。
提示：未按要求作答题目的作业及雷同作业，成绩以．．！．．．．．．．．．．．．．．．．．．．．0．分记题目如下：第三组：一、论述题（每小题25分，共50分）1. 钢屋架结构详图的画法。
答：1) 、在详图的左或右上角，绘制一屋架简图（又称几何尺寸，内力图），表达主要外形尺寸，杆件的轴线长度。
当梯形屋架其跨度大于24m 、三角形屋架跨度大于15m ，在制造时应有拱度，拱度为跨度的500 分之1 ，其比例常用1:100 或1:200 。
2) 、屋架详图部分，应绘立面图和上下弦杆的平面图，必要的杆件详图，边接板详图，。
3) 、详图通常用两种比例绘制，杆件和零件的尺寸采用1:10 ，1:15 的比例。
详细表达节点和细节。
而轴线长度则用1:20 ，1:30 或更小比例绘制。
4) 、在结构详图中，特别应把杆件和零件的定位尺寸注全。
腹杆应注出杆端至节点中心的距离，节点板应注上、下两边至弦杆轴线的距离及左右两边至通过节点中心的垂线距离。
天大2019年秋学期考试《画法几何及工程制图》离线作业考核【第二组答案】
画法几何及工程制图
第二组：
一、论述题（每小题25分，共50分）
1.如何画出常见回转体的截交线
答：
平面截割曲面立体，所得的截交线一般为闭合的平面曲线(特殊情况时是平面直线)。
求平面与曲面立体截交线的实质是如何确定属于曲面的截交线上点的问题。
其基本方法是采用表面取点法(辅助直素线及辅助纬园法) 、辅助平面法(特殊位置的辅助平面)。
（1）对于直线曲面，可以采用直素线。
此法称为素线法。
（2）对于旋转体，通常采用垂直于回转轴的纬圆，此法称为纬圆法。
(3)对于任何一种立体,均可以采用辅助平面法,要注意：选择辅助面时，应使辅助平面与曲面立体表面的交线是简单易画的圆和直线。
2.论述常见回转体的相贯线
答：
相贯线是两曲面立体表面的共有线，相贯线上的点是两曲面立体表面的共有点。
求作相贯线时，先求出适当数量的共有点，然后依次光滑连接而成。
求共有点的方法是：
（1）若相贯线有一个投影已知，可采用辅助面法或表面取点法作出；
（2）若相贯线有二个投影已知，可采用表面取点法或由二求三的方法作出；
（3）若相贯线的三个投影均为未知，可采用辅助面法作出；
（4）若求轮廓素线上的点，有时须包括轮廓素线作辅助面。
二、绘图题（每小题25分，共50分）
1.在指定位置将主视图画成全剖视图
答：
2. 补画出视图中的漏线
答：。
天津大学网络教育 网上作业 工程制图基础
1、点的两面投影连线与相应投影轴的关系是（a）A垂直B平行C相交D异面2、球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（a）A圆形的最下面B圆形的最上面C圆形的最左边D圆形的最右边3、投射线先透过投影面而后到达形体的投影方式叫（c）A第一投影B第二投影C第三投影D第四投影4、在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（b）A一般位置直线B投影面平行线C投影面垂直线5、用素线法取点时，所作的辅助素线是否一定过锥顶？（a）A一定B一定不C不一定、对于一个点的水平投影和侧面投影，其相等的坐标是（b）AX坐标BY坐标CZ坐标DY和Z坐标2、只要给出点的两面投影就可以求出其第三投影。
aA正确B错误3、投射线先透过投影面而后到达形体的投影方式叫（c）A第一投影B第二投影C第三投影D第四投影4、若已知空间点A，投射方向S，投影面H。
点A的投影仍是点，且是唯一的吗？a A是B不是C不一定是5、本课程主要学习的投影方法（c）A中心投影法B斜投影法C正投影法、投射线先透过投影面而后到达形体的投影方式叫（c）A第一投影B第二投影C第三投影D第四投影2、若已知空间点A，投射方向S，投影面H。
点A的投影仍是点，且是唯一的吗？A A是B不是C不一定是3、投射方向垂直于投影面时所得到的轴测图是（B）A斜二测投影B正轴测投影C斜轴测投影D正面投影4、只要给出点的两面投影就可以求出其第三投影。
AA正确B错误5、在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（C）A一般位置直线B投影面平行线C投影面垂直线、在两投影面体系中，正面投影和水平投影都重合的点位于（C）A第二分角和第四分角B第二分角和第三分角C第二分角、第四分角和X轴上D第三分角和第四分角2、已知点C（40,-30,-20），则与X轴对称的点D是（C）A（40,-30,20）B（40,30,-20）C（40,30,20）D（-40,-30,-20）3、投射方向垂直于投影面时所得到的轴测图是（B）A斜二测投影B正轴测投影C斜轴测投影D正面投影4、球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（A）A圆形的最下面B圆形的最上面C圆形的最左边D圆形的最右边5、若已知空间点A，投射方向S，投影面H。
画法几何及工程制图 天津大学离线考核题库及答案
画法几何及工程制图
请在以下五组题目中任选一组作答，满分100分。
第一组：
一、论述题（25分）
1.换面法的基本概念及原则。
答：换面法的基本概念：换面法就是保持空间几何元素不动，用一个新的投影面替换其中一个原来的投影面，使新投影面对于空间几何元素处于有利于解题的位置。
然后找出其在新投影面上的投影。
新投影面的选择原则：（1）新投影面必须和空间的几何元素处于有利于解题的位置；（2）新投影面必须垂直于一个原有的投影面；（3）在新建立的投影体系中仍然采用正投影法。
二、分析题（25分）
1.分析如何计算两交叉直线之间的距离。
答：采用换面法比较简单直观（1）对某一直线（如 l）经两次换面，使其成为垂线，投影集聚为点（如 m）（2）从 m 向另一直线 k 作垂线mn，mn即为两交叉直线 k , l 之间距离（真长）（3）如需求出两面投影，则按换面规则，反求出m，n投影即可
三、绘图题（每小题25分，共50分）
1. 补齐剖视图中所缺线条：。
工程制图基础 天津大学离线考核题库及答案
工程制图基础请在以下五组题目中任选一组作答，满分100分。
第一组：一、作图题（每小题25分，共50分）1.补画左视图答:2.在指定位置绘出下面构件的1-1剖面图和2-2断面图。
答:1-1剖面图为：2-2断面图为：二、问答题（每小题25分，共50分）1.画组合体三面投影图的步骤是什么？答：（1）进行形体分析。
首先将组合体分解成若干个基本体或部分基本体，确定组成组合体的各基本体的形状、相对位置，以及相邻表面的相互位置关系，从而确定组合体的组成方式。
（2）确定组合体的正面投影方向。
确定该位置时，要注意：①使正面投影尽可能多的反映该组合体的形状特征；②将组合体按自然位置放置；③尽可能减少组合体投影中的虚线，以使图形清晰。
（3）画三面图。
①布置3个投影的位置，选比例、定图幅、画基准线。
②按照形体分析的结果，依次画出组合体的三面图。
③检查、并用规定的线型加深图线，最终完成组合体的三面投影。
2.什么是剖面图?什么是断面图?它们有什么区别?答：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。
③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
第二组：一、作图题（每小题25分，共50分）1.根据轴测图，按1：1完成三视图。
答：2.根据已知投影，补全平面四边形ABCD的水平投影。
答：二、问答题（每小题25分，共50分）1.什么是装配图？它的作用和内容是什么？答：机器或部件是由若干个零件按一定的关系和技术要求组装而成，表达机器或部件的图样称为装配图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）钢结构：梁、柱、楼板均为钢材，墙体由薄金属板内填轻质保温材料构成。因此质量轻，可建造超高层建筑。
（6）轻钢结构：建筑物的梁、柱、屋架结构构件由高度简化的钢构件组成，施工速度快，适于建筑低层和多层工业、民用建筑。
2.预埋件、预留孔洞的表示方法是什么？
答：在混凝土构件上设置预埋件时，可在平面图或立面图上表示。引出线指向预埋件，并标注预埋件的代号，如下图：
在混凝土构件的正、反面同一位置均设置相同的预埋件时，引出线为一条实线和一条虚线并指向预埋件，同时在引出横线上标注预埋件的数量及代号，如下图：
在混凝土构件的正、反面同一位置设置编号不同的预埋件时，引出线为一条实线和一条虚线并指向预埋件。引出横线上标注正面预埋件代号，引出横线下标注反面预埋件代号，如下图：
（2）半剖视图：半剖视图主要用于机件内外结构都需要表达，而且机件形状对称的情况；
（3）局部剖视图：局部剖视图主要用于机件只有个别结构内部形状需要表达不必画成全剖视图时，或者是机件虽有对称面但不宜采用半剖视图表达内部形状时，或者不对称机件内、外形状都需要表达时。
第四组：
一、作图题（每小题25分，共50分）
（4）分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
（5）其它——因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、环等。
2.剖视图有哪几种类型？各自应用在什么地方？
答：（1）全剖视图：全剖视图主要用于表达内部结构复杂、外形比较简单的机件；
（3）框架一剪力墙结构：是由剪力墙和框架共同承受竖向和水平作用的结构，也叫框架抗震墙结构。框架抗震墙结构和框架结构的区别是为了增加建筑物的刚度和整体性，将框架结构中一部分不受力的填充墙变成承受风和地震水平荷载的钢筋混凝土墙。多用来建造中高层和高层建筑。
（4）剪力墙结构：是由剪力墙组成的承受竖向和水平作用力的结构，也叫抗震墙结构。 剪力墙结构的承受竖向和水平荷载的墙体和楼板都是全现浇钢筋混凝土。多用来建造中高层和高层建筑。
答：
二、问答题（每小题25分，共50分）
1.配置在钢筋混凝土构件中的钢筋，按其所起的作用可分为哪几类？
答：配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种：
（1）受力筋——承受拉、压应力的钢筋。
（2）箍筋——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
（3）架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
（2）确定组合体的正面投影方向。确定该位置时，要注意：①使正面投影尽可能多的反映该组合体的形状特征；②将组合体按自然位置放置；③尽可能减少组合体投影中的虚线，以使图形清晰。
（3）画三面图。①布置3个投影的位置，选比例、定图幅、画基准线。②按照形体分析的结果，依次画出组合体的三面图。③检查、并用规定的线型加深图线，最终完成组合体的三面投影。
1、分析下列螺纹及螺纹连接画法中的错误，在下方指定位置画出正确的图形。
答：
2.根据立体图画三视图。
答：
二、问答题（每小题25分，共50分）
1.基础的组成和分类都是什么？
答：（1）砖混结构：是由砖或承重砌块砌筑的承重墙，现浇或预制的钢筋混凝土楼板组成的建筑结构。多用来建造低层或多层居住建筑。
（2）框架结构：由梁和柱组成的主体骨架承重结构，楼板一般为现浇混凝土，墙为填充墙。多用来建造中高层和高层建筑。
作用：装配图是表达设计意图，表达部件或机器的工作原理，零件间的装配关系以及检验、安装和维修时的重要技术文件。
一张完整的装配图，包括以下四个方面的内容：
（1）一组视图
表示各零件间的相对位置关系、相互连接方式和装配关系，表达主要零件的结构特征以及机器或部件的工作原理。
（2）必要的尺寸
表示机器或部件规格性能、装配、安装尺寸、总体尺寸和一些重要尺寸。
第二组：
一、作图题（每小题25分，共50分）
1.根据轴测图，按1：1完成三视图。
答：
2.根据已知投影，补全平面四边形ABCD的水平投影。
答：
二、问答题（每小题25分，共50分）
1.什么是装配图？它的作用和内容是什么？
答：机器或部件是由若干个零件按一定的关系和技术要求组装而成，表达机器或部件的图样称为装配图。表示一台完整机器的装配图，称为总装图。表示机器中某个部件或组件的装配图，称为部件装配图。通常总装图只表示各部件间的相对位置和机器的整体情况，而把整台机器按各部件分别画出装配图。
工程制图基础
请在以下五组题目中任选一组作答，满分100分。
第一组：
一、作图题（每小题25分，共50分）
1.补画左视图
答:
2.在指定位置绘出下面构件的1-1剖面图和2-2断面图。
答:1二、问答题（每小题25分，共50分）
1.画组合体三面投影图的步骤是什么？
答：（1）进行形体分析。首先将组合体分解成若干个基本体或部分基本体，确定组成组合体的各基本体的形状、相对位置，以及相邻表面的相互位置关系，从而确定组合体的组成方式。
（3）技术要求
用规定的符号或文字说明装配、检验时必须满足的条件。
（4）零件序号、明细栏和标题栏
说明零件的序号、名称、数量和材料等有关事项。
2.尺寸的四要素都是什么？
答：尺寸界限、尺寸线、尺寸数字和尺寸线的终端符号。
第三组：
一、作图题（每小题25分，共50分）
1、已知两个投影，求第三个投影。
答：
2. 在指定位置将主视图画成剖视图。
2.什么是剖面图?什么是断面图?它们有什么区别?
答：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
（6）轻钢结构：建筑物的梁、柱、屋架结构构件由高度简化的钢构件组成，施工速度快，适于建筑低层和多层工业、民用建筑。
2.预埋件、预留孔洞的表示方法是什么？
答：在混凝土构件上设置预埋件时，可在平面图或立面图上表示。引出线指向预埋件，并标注预埋件的代号，如下图：
在混凝土构件的正、反面同一位置均设置相同的预埋件时，引出线为一条实线和一条虚线并指向预埋件，同时在引出横线上标注预埋件的数量及代号，如下图：
在混凝土构件的正、反面同一位置设置编号不同的预埋件时，引出线为一条实线和一条虚线并指向预埋件。引出横线上标注正面预埋件代号，引出横线下标注反面预埋件代号，如下图：
（2）半剖视图：半剖视图主要用于机件内外结构都需要表达，而且机件形状对称的情况；
（3）局部剖视图：局部剖视图主要用于机件只有个别结构内部形状需要表达不必画成全剖视图时，或者是机件虽有对称面但不宜采用半剖视图表达内部形状时，或者不对称机件内、外形状都需要表达时。
第四组：
一、作图题（每小题25分，共50分）
（4）分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
（5）其它——因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、环等。
2.剖视图有哪几种类型？各自应用在什么地方？
答：（1）全剖视图：全剖视图主要用于表达内部结构复杂、外形比较简单的机件；
（3）框架一剪力墙结构：是由剪力墙和框架共同承受竖向和水平作用的结构，也叫框架抗震墙结构。框架抗震墙结构和框架结构的区别是为了增加建筑物的刚度和整体性，将框架结构中一部分不受力的填充墙变成承受风和地震水平荷载的钢筋混凝土墙。多用来建造中高层和高层建筑。
（4）剪力墙结构：是由剪力墙组成的承受竖向和水平作用力的结构，也叫抗震墙结构。 剪力墙结构的承受竖向和水平荷载的墙体和楼板都是全现浇钢筋混凝土。多用来建造中高层和高层建筑。
答：
二、问答题（每小题25分，共50分）
1.配置在钢筋混凝土构件中的钢筋，按其所起的作用可分为哪几类？
答：配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种：
（1）受力筋——承受拉、压应力的钢筋。
（2）箍筋——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
（3）架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
（2）确定组合体的正面投影方向。确定该位置时，要注意：①使正面投影尽可能多的反映该组合体的形状特征；②将组合体按自然位置放置；③尽可能减少组合体投影中的虚线，以使图形清晰。
（3）画三面图。①布置3个投影的位置，选比例、定图幅、画基准线。②按照形体分析的结果，依次画出组合体的三面图。③检查、并用规定的线型加深图线，最终完成组合体的三面投影。
1、分析下列螺纹及螺纹连接画法中的错误，在下方指定位置画出正确的图形。
答：
2.根据立体图画三视图。
答：
二、问答题（每小题25分，共50分）
1.基础的组成和分类都是什么？
答：（1）砖混结构：是由砖或承重砌块砌筑的承重墙，现浇或预制的钢筋混凝土楼板组成的建筑结构。多用来建造低层或多层居住建筑。
（2）框架结构：由梁和柱组成的主体骨架承重结构，楼板一般为现浇混凝土，墙为填充墙。多用来建造中高层和高层建筑。
作用：装配图是表达设计意图，表达部件或机器的工作原理，零件间的装配关系以及检验、安装和维修时的重要技术文件。
一张完整的装配图，包括以下四个方面的内容：
（1）一组视图
表示各零件间的相对位置关系、相互连接方式和装配关系，表达主要零件的结构特征以及机器或部件的工作原理。
（2）必要的尺寸
表示机器或部件规格性能、装配、安装尺寸、总体尺寸和一些重要尺寸。
第二组：
一、作图题（每小题25分，共50分）
1.根据轴测图，按1：1完成三视图。
答：
2.根据已知投影，补全平面四边形ABCD的水平投影。
答：
二、问答题（每小题25分，共50分）
1.什么是装配图？它的作用和内容是什么？
答：机器或部件是由若干个零件按一定的关系和技术要求组装而成，表达机器或部件的图样称为装配图。表示一台完整机器的装配图，称为总装图。表示机器中某个部件或组件的装配图，称为部件装配图。通常总装图只表示各部件间的相对位置和机器的整体情况，而把整台机器按各部件分别画出装配图。
工程制图基础
请在以下五组题目中任选一组作答，满分100分。
第一组：
一、作图题（每小题25分，共50分）
1.补画左视图
答:
2.在指定位置绘出下面构件的1-1剖面图和2-2断面图。
答:1二、问答题（每小题25分，共50分）
1.画组合体三面投影图的步骤是什么？
答：（1）进行形体分析。首先将组合体分解成若干个基本体或部分基本体，确定组成组合体的各基本体的形状、相对位置，以及相邻表面的相互位置关系，从而确定组合体的组成方式。
（3）技术要求
用规定的符号或文字说明装配、检验时必须满足的条件。
（4）零件序号、明细栏和标题栏
说明零件的序号、名称、数量和材料等有关事项。
2.尺寸的四要素都是什么？
答：尺寸界限、尺寸线、尺寸数字和尺寸线的终端符号。
第三组：
一、作图题（每小题25分，共50分）
1、已知两个投影，求第三个投影。
答：
2. 在指定位置将主视图画成剖视图。
2.什么是剖面图?什么是断面图?它们有什么区别?
答：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。
