(word完整版)浙教版八年级下第一章电磁继电器计算专题(带答案解析)

1.如下列图，手压电筒都有一个按柄，通过塑料齿轮带动铜丝线圈内的磁转，实现切割磁感线，产生感应电流，因此它是利用▲原理，把▲性飞轮高速旋能转化为电能．2.电梯为居民出入带来很大的便利，出于平安考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。

控制电路的电源电压U=6伏，保护电阻R1=l00欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。

当压敏电阻R。

受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。

电梯超载时，衔铁被电磁铁吸住，触点K与触点__▲__接触，电铃发出警报声。

(2)假设电梯在20秒内将一位重600牛的乘客匀速提升l5米，求电梯对乘客做功的功率。

(3)当电磁铁线圈电流到达20毫安时：衔铁刚好被吸住。

假设该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载。

(g取l0牛／千克)3.如图是一种“闯红灯违规证据模拟器〞的工作原理图，光控开关接收到红光时会自动闭合,压敏电阻假设同时受到车的压力，其阻值变小，电磁铁的磁性因电路中_______(强/“弱)，当电流变化到一定值时，衔铁与电流的改变而变触点______(1/2)接触，电控照相机工作，拍摄违规车辆。

4.为了研究问题的方便，物理学家创造性地引入了一系列科学概念，譬如：○1在研究光的传播时引入了“光线〞；○2在研究物质结构时引入了“原子〞；○3在研究物质导电性时引入了“绝缘体〞；○4在研究磁场时引入了“磁感线〞；○5在研究人类听觉范围时引入了“超声〞。

其中属于科学假想而实际并不存在的是〔〕12B 143425A．○○．○○C．○○D．○○5.如图是水位自动报警器示意图：〔1〕A、B都是碳棒，在水位由甲处升到乙处的过程中，碳棒B受的浮力将___(选填“变大〞、“变小〞或“不变〞)；〔2〕水库中的水是导体，当水位到达乙位置时，“控制电路〞接通，电磁铁C产生磁性，吸下衔铁D，此时“工作电路〞中__灯会发光警示；〔3〕假设该灯两端的电压是220V，通过的电流是，那么该灯的功率是W。

2020浙教版科学八年级1.3—电磁铁的应用-专题突破1、在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停。

如图是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方。

当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（D）A. 都是红灯B. 都是绿灯C. 分别是红灯和绿灯D. 分别是绿灯和红灯2、如图是“追风者”磁悬浮列车悬浮原理示意图。

该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，这里的相互作用是指（A）A. 异名磁极相互吸引B. 同名磁极相互吸引C. 异名磁极相互排斥D. 同名磁极相互排斥3、如图是拍摄机动车闯红灯的工作原理示意图。

光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。

下列有关说法正确的是（C）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用4、如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（C ）A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮B．当温度低于90℃时，报警装置就会响铃，同时红灯亮C．当温度达到90℃时，报警装置就会响铃，同时红灯亮D. 当温度达到90℃时，报警装置就会响铃，同时绿灯亮5、如图所示是一个水位自动报警器的原理图。

水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮。

下列关于它的工作原理的讨论中，正确的是（B）A．容器中的水不能导电B．当水位上升到A时，红灯亮，绿灯不亮C．红、绿灯是串联的D．衔铁是永磁体6、如图是一个温度自动报警器的工作原理电路图。

当控制电路中有电流通过时, 电磁铁左端为S极。

在使用中发现, 当温度达到设定值时, 电铃没有报警。

八下第一章计算题型培优训练1．如图1为一恒温水箱电路结构示意图，包括控制电路和工作电路两部分，控制电路：电源电压恒为12伏，R₁为热敏电阻（置于水箱中），阻值随温度变化的关系如图2所示，R。

为滑动变阻器，线圈电阻不计，线圈中电流达到0.2安时衔铁被吸下；工作电路：R₁为电热器，L₁、L₁为红、绿指示灯，其额定电压均为220伏，加热时红灯正常发光，绿灯不亮，停止加热时绿灯正常发光，红灯不亮。

请回答下列问题。

（1）按要求连接好工作电路。

（2）为了使水箱内温度保持在60₁（水温低于60₁时电热器工作，高于60₁时停止加热），滑动变阻器接入电路阻值应为多少?（3）为了使恒温水箱内设定的温度降低一些，写出两种办法。

2．如图甲是学习小组设计的苹果自动分拣装置简化示意图，该装置能把大小不同的苹果按一定质量标准自动分拣。

其中电源电压恒为3伏，衔铁所在的横杆能绕支点（固定不动的点）转动，压敏电阻R₁的阻值与压力F的关系如图乙。

该小组以苹果质量达到0.3千克作为质量标准设置分拣装置，闭合开关S，在托盘秤上放上0.3千克的苹果，移动滑动变阻器R₁滑片P的位置，当电路中的电流为0.03安时，电磁铁恰好能将衔铁吸下，苹果进入下通道。

请回答下列问题。

（电磁铁线圈的阻值忽略不计，g取10牛/千克）（1）如图乙可知，压力越大，压敏电阻的阻值越。

（2）当苹果质量达到标准，电磁铁恰好能将衔铁吸下时，求此时R₁的阻值。

（3）使用该分拣装置时，质量大于0.3千克的苹果也能进入下通道，请简述理由。

（不考虑苹果体积对分拣的影响）3．某项目学习小组计划设计一款可温控电风扇(如图甲所示)。

工作电路电源电压220V，控制电路电源电压3V，R x为热敏电阻，其阻值随温度的变化如图乙所示。

S为联动开关，当S拨向左侧时与a、b连接，控制电路为断开状态；当S拨向右侧时与b、c连接，控制电路为闭合状态(电磁铁线圈电阻忽略不计)。

[工作原理]在开关S1闭合的前提下，当联动开关S拨向右侧时，若室温达到30₁，电磁继电器吸引衔铁，动触头上弹，工作电路接通，电风扇运转；当室温低于22₁，电磁继电器断开衔铁，动触头弹回，工作电路断开，电风扇停止运转；当未达到临界温度时，电风扇将保持原来工作状态。

2023-2024学年浙教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计9小题，每题3分，共计27分）1.图中小磁针静止时N极指向正确的是（）A.B.C.D.【答案】D【解析】 A 、由图可知电流由右侧流入；由磁极间的相互作用规律，左端为N极；B、由图可知电流由上侧流入；由磁极间的相互作用规律，上端为S极；C 、由图可知电流由左侧流入；由磁极间的相互作用规律，右端为S极D、由图可知电流由上侧流入；由磁极间的相互作用规律，上端为N极；2.学习了电磁现象，如下图的描述中，正确的是（）甲图乙图丙图丁图A. 甲图中导体棒ab竖直向上运动时，电流表指针将会摆动B. 乙图的实验表明磁可以生电C. 丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系D. 丁图演示的是电磁感应现象【答案】C【解析】解：图中导体棒上下运动不切割磁感线，不会产生电流，故 A错误；图示是奥斯特实验，说明通电导体周围存在磁场，即电生磁，故 B错误；图中两电磁铁的电流相同，匝数不同，研究的是电磁铁磁性强弱与线圈匝数的关系，故 C正确；探究通电导体在磁场中受力而运动，根据这个原理制成电动机，故 D错误．故选 C．3.如图所示为某家庭电路的一部分，下列说法不正确的是（）A. 电烤箱的三脚插头接入三孔插座后，可使其外壳接地B. 为用电安全，应在甲处安装两孔插座，乙处安装开关C. 电饭煲接入电路后，电饭煲与电灯是并联的D. 站在地上的人若用手直接接触A点，则会有触电危险【答案】B【解析】解：\mathrm A．电烤箱接入三孔插座能使电烤箱金属外壳接地，能够防止烤箱的外壳带电而使人发生触电事故，故\mathrm A正确；\mathrm B．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接两孔插座，故\mathrm B错误；\mathrm C．由于并联电路中的各个用电器是互不影响的，所以电饭煲接入电路后与电灯是并联的，故\mathrm C正确；\mathrm D．站在地上的人接触\mathrm A点（火线）是会触电的，故\mathrm D正确．本题选错误的，故选\mathrm B．4.小天利用手中的条形磁体做了一个小实验，其中结论正确的是（）A. 条形磁体能够吸引小铁钉B. 同名磁极相互吸引C. 将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D. 条形磁体与小磁针之间隔了一层薄玻璃后就不可能有互相作用了【答案】A【解析】解： A ．条形磁体周围存在磁场，能够吸引小铁钉，故 A正确；B．由磁极间的相互作用规律可知，同名磁极相互排斥，故 B错误；C ．将条形磁体用线悬挂起来，让磁体自由转动，静止时指向地理南极的磁极叫南（或 S）极，指向地理北极的是磁体的北极（ N极），地磁北极在地理南极附近，地磁南极在地理北极附近，故 C错误；D．玻璃不能隔离磁场，条形磁体与小磁针之间隔了一层薄玻璃后仍有互相作用，故 D错误．故选 A．5.下列实验装置与探究内容不相符的是（）A.探究磁极间相互作用规律B.探究磁性强弱与电流大小的关系C.探究通电直导线周围存在磁场D.探究产生感应电流的条件【答案】B【解析】解： A ．据小磁针偏转的情况可以判断磁极间的作用规律，故不符合题意；B．该实验是探究电磁铁磁性的强弱与线圈的匝数的关系，即电流一定时，匝数多的磁性强，故错误，但符合题意；C ．据奥斯特实验可知，通电导线周围存在着磁场，故不符合题意；D．此时是闭合电路，且导体做切割磁感线运动，故能产生电流，故不符合题意．故选 B．6.导体AB作如图所示的运动，下列各种情况会产生感应电流的是（）A. 沿纸面左右运动B. 垂直纸面向里或向外运动C. 垂直纸面向里或向外运动D. 沿纸面上下运动【答案】C【解析】磁感线在磁体外部是从N极出发回到S极，在图中磁感线方向是从左到右的；A 、闭合电路的一部分导体AB沿纸面左右运动，没有切割磁感线运动，故不会产生感应电流；不符合题意；B、导体AB垂直纸面向里或向外运动，但不是闭合电路，故不会产生感应电流；不符合题意；C 、闭合电路的一部分导体AB垂直纸面向里或向外运动，切割磁感线运动，故产生感应电流；符合题意；D、闭合电路的一部分导体AB沿纸面上下运动导体没有做切割磁感线运动，不能产生感应电流，不符合题意。

2020年浙教版科学八下电磁继电器专题（有答案）一、解答计算题1．如图甲是电热恒温箱的原理图，由控制电路和加热电路组成（部分电路尚未连接完整），其中控制电路由U1=6V的电源。

电磁继电器（线圈电阻忽略不计）、热敏电阻R1和滑动变阻器R2串联而成，加热电路由U2=220V的电源和R0=48.4Ω的电热丝组成，R1和R0置于恒温箱内，图乙是热敏电阻R1的阻值随温度变化的关系图，当控制电路的电流达到0.05A时，衔铁被吸下来，触点处断开，加热电路停止工作，当控制电路中的电流小于0.05A 时，衔铁被弹回，触点处接通，加热电路正常工作，从而使恒温箱内的温度达到理想的恒温效果，根据上述信息回答下列问题（1）请你在电路图中画线加热电路与电磁继电器正确地连接好，当热敏电阻的温度升高时，电磁铁的磁性（选填“增强”、“减弱”或“不变”）（2）若设定恒温箱的恒温温度为60℃，则滑动变阻器接入的电阻为多少？若滑动变阻器的最大阻值为80Ω，求恒温箱可设定的最高恒温温度。

2．小明设计了一种“自动限重器”，如图（甲）所示．该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R1和滑动变阻器R2等．压敏电阻R1的阻值随压力F变化的关系如图（乙）所示．当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品．已知控制电路的电源电压U=6V，电磁继电器线圈的阻值忽略不计．请你解答下列问题：（1）由图（乙）中的图象可知，随着压力F的增大，压敏电阻R1的阻值将__________；（2）用笔画线代替导线将图（甲）的电路连接完整；（3）随着控制电路电流的增大，电磁铁的磁性将__________，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下．若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为多少？第1 页，共7 页。

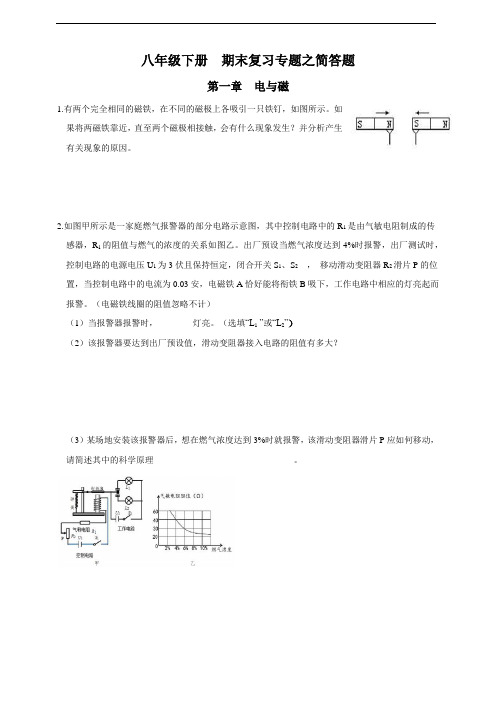

八年级下册期末复习专题之简答题第一章电与磁1.有两个完全相同的磁铁，在不同的磁极上各吸引一只铁钉，如图所示。

如果将两磁铁靠近，直至两个磁极相接触，会有什么现象发生？并分析产生有关现象的原因。

2.如图甲所示是一家庭燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气的浓度的关系如图乙。

出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压U1为3伏且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03安，电磁铁A恰好能将衔铁B吸下，工作电路中相应的灯亮起而报警。

（电磁铁线圈的阻值忽略不计）（1）当报警器报警时，________灯亮。

（选填“L1”或“L2”）（2）该报警器要达到出厂预设值，滑动变阻器接入电路的阻值有多大？（3）某场地安装该报警器后，想在燃气浓度达到3%时就报警，该滑动变阻器滑片P应如何移动，请简述其中的科学原理________________________________。

第2题图第3题图3.为解决妈妈回家晚耽搁收衣服的问题，小科设计了“自动收缩晾衣架”（如图1）。

主要部件包括可折叠晾衣架、电动机及控制电路。

其中晾衣架下端连杆固定在竖杆上的P点，上端连杆通过滑环可在竖杆上自由移动，R为光敏电阻，电动机M通过拉绳与晾衣架上端连杆相连，S是按钮开关，向上按按钮可切断电路（黑色部分为导体，白色部分为绝缘体）。

白天晾衣架展开伸出窗外（如图1），天黑时电动机接通，将连杆向上拉动，使晾衣架自动收缩折叠（如图2），同时连杆上的突起Q将S的按键向上按，使电路切断，停止工作。

（1）当光照强度增大时，电磁铁磁性________。

（选填“变大”、“不变”或“变小”）（2）已知控制电路中电源电压为3伏，电磁铁线圈的阻值为60欧，光敏电阻的阻值随光照强度的变化情况如下表所示，电磁铁衔铁吸合电流至少达到30毫安，则此晾衣架自动收缩时的光照强度是多少？（写出计算过程）（3）小科在实际调试时发现，还没天黑晾衣架就自动缩回，为解决此问题，请提出两种改进方法：________________________，________________________。

浙教版八年级下第一章电磁继电器计算专题一、解答题1.将如图中的电磁铁连入你设计的电路中（在虚线方框内完成）．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时N.S如图（提示：可用器材有滑动变阻器.干电池）．2.天花板下利用弹簧挂着一磁体，磁体N极向下，磁体下方有一电磁铁，电路如图所示．请在电路中补画滑动变阻器，使开关闭合后滑片向左滑弹簧长度伸长，若A点有一枚小磁针，请画出通电后小磁针静止时的状况（N极涂黑）．3.如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示。

已知继电器的线圈电阻R0=10Ω，左边电源电压为6V恒定不变。

当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。

（1）请说明该自动控制装置的工作原理。

（2）计算说明该空调的启动温度是多少？（3）为了节省电能，将空调启动温度设定为30℃，控制电路中需要再串联多大的电阻？（4）改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。

4.小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。

将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。

图甲中继电器的供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω。

当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响。

图乙是热敏电阻的阻值随温度变化的图像。

（1）图甲中警铃的接线柱C应与接线柱________相连（均选填“A”或“B”）。

（2）图甲中线圈下端P的磁极是________极（选填“N”或“S”）。

（3）请计算说明，环境温度在什么范围内时，警铃报警。

5.有一种电加热恒温箱，工作原理如图甲所示。

控制电路由电压为U1=9V 的电源、电磁继电器（线圈电阻不计）、滑动变阻器R2和热敏电阻R1组成，图乙是热敏电阻R1阻值随温度变化的图象；工作电路由电压为U2=220V 的电源和电阻为R0的电热丝组成。

浙教版科学八年级下册重难点加强练电磁继电器工作分析一、单选题1.在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停。

如图是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方。

当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯和绿灯D. 分别是绿灯和红灯2.电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示。

R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。

下列说法正确的是( )A. 电磁铁是根据电磁感应原理制成的B. 工作时，电磁铁的上端为N极C. 超载时，电磁铁的磁性减小D. 正常情况下(未超载时)，K与A接触3.如图是小敏设计的汽车尾气中CO排放量的检测电路。

当CO浓度高于某一设定值时，电铃发声报警。

图中气敏电阻R1阻值随CO浓度的增大而减小，下列说法正确的是( )A. 电铃应接在A和C之间B. 当CO浓度升高，电磁铁磁性减弱C. 用久后，电源电压U1会减小，报警时CO最小浓度比设定值高D. 为使该检测电路在CO浓度更低时报警，可将R2的滑片向下移4.如图是小科设计的甲醛污染的检测电路。

当甲醛浓度高于某一设定值时，电铃发声警报。

图中气敏电阻R1阻值随甲醛浓度的增大而减小。

下列说法正确的是（）A. 电铃应接在A和C之间B. 当甲醛浓度升高，电磁铁磁性减弱C. 用久后，电源电压U1会减小，报警时甲醛最小浓度比设定值低D. 为使该检测电路在甲醛浓度更低时报警，可将R2控制电路的滑片向上移5.如图所示是某同学连接的电铃电路，开关闭合后，电铃只响一声就不再响了。

原因是( )A. 电磁铁始终没有磁性B. 衔铁没有向下运动C. 电池正、负极接反了D. 衔铁一直被吸住6.某探究小组观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”的灯泡就会正常发光。

一、选择题(每小题2分，共30分) 1.指南针是我国古代四大发明之一。

下列说法正确的是(A)2.下列是一些与用电安全相关的现象，其中符合安全用电原则的是(D)【解析】 电磁感应现象是闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，符合 的是Do铁的是(B)第1章自测题A. 指南针是一个磁体B. 指南针折断后只有一个磁极C. 指南针能吸引铜、铝等物质D. 指南针指向不会受附近铁块的影响3.如图四个实验中，用来探究电磁感应现象的是(D)4. 若假想地磁场是由地球内部一块大磁铁产生的, 如图所示的四个示意图中，能合理描述这块大磁地理南极地轴C A B【解析】地球是个大磁体，地磁场的形状与条形磁铁相似，地磁的北（南）极在地理的南（北）极附近。

5.如图所示为某汽车启动电动机的电路。

当启动器开关闭合时，有微小电流通过器件X,接着有强并将电动机启动。

请你根据所学知识想一想，X可能是（D）【解析】电磁继电器可实现用低电压和弱电流电路的通断，来控制高电压和强电流电路的通断。

6.爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。

如图所表示的磁场与实际不相符的是（0【解析】磁体周围的磁感线分布方向是北极出来指向南极，所以A和D是正确的；B图根据右手螺旋定则判断直线电流的磁感线分布是正确的；C图中根据右手螺旋定则判断通电螺线管的下端是N 极，磁感线应从N极出来，故C错误。

7.关于磁场、磁感线，下列描述中正确的是（C）A.磁场分布局限于某一个平面内B.磁感线可以交叉C.磁场是具有强弱和方向的D.磁感线客观存在【解析】磁体的磁场是立体的，A错；磁感线不会交叉，B错；磁感线是人们为了方便研究磁场而引入的，并非客观存在，D错。

8.如图所示，磁感线竖直向下，刀3棒运动，灵敏电流表指针偏转(B)A.灵敏电流计B.发电机D.电磁继电器大电流通过电动机,（第5C.通电螺线管的磁场D.蹄形磁体的磁场(第8题)A.刀8棒可能是竖直向下运动的B.48棒可能是水平向左运动的0.开关断开，电流表指针也会偏转D.实验说明电路有电流不一定需要电源【解析】闭合电路中的部分导体切割磁感线时，电路中会产生感应电流，48棒竖直向下运动时，没有切割磁感线，电路中没有电流，故A错误；48棒水平向左运动时，导体切割磁感线，电路中有电流产生，故B正确；开关断开，电路开路，也没有电流，故C错误；48棒切割磁感线，电路中产生电流，刀8棒相当于电源，故D错误。

浙教版8年级下册第一章电与磁解答题一、电磁现象1.小明把一根条形磁铁放在玩具船上（船头方向为条形磁铁的S极），把船放在静水中，船头向着东方。

松手后，小明惊奇的发现船头转动起来．（1）小船为什么会转起来？（2）猜一猜船头转动到什么方向时会静止下来，为什么？【答案】（1）船头是S极，当船放入静水中后，船头向着东方，由于地球是个大磁体，根据同名磁极相互排斥，异名磁极相互吸引，所以船会转动（2）船头会转到南方会静止下来，因为地磁铁的N在地理南极附近，根据异名磁极相互吸引，因而船头会转到南方【解析】【分析】地球本身是一个大磁体，在地球周围存在在地磁场，地理南极对应地磁的北极，地理的北极对应地磁的南极。

能自由活动的磁体在地球表面处于静止时N极始终指向地理的北极，S极始终指向地理的南极。

2.请解释下面的内容：地球周围的磁感线的方向总体上看是由南方指向北方。

地磁场方向在赤道附近上方水平指向北方，在地球地理北极附近竖直向下，在地理南极附近竖直向上。

【答案】由于地球本身就是一个大磁体．地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，而磁感线在磁体的外部总是从N极出发，回到S极，所以就会出现“地球周围的磁感线的方向总体上看是由南方指向北方．地磁场方向在赤道附近上方水平指向北方，在地球地理北极附近竖直向下，在地理南极附近竖直向上”的现象。

【解析】【分析】了解地磁场的特点，知道地磁两极与地理两极的关系以及磁感线的方向，可顺利解答。

地球本身就是一个大磁体；地磁的北极在地理的南极附近；地磁的南极在地理的北极附近；磁感线在磁体的周围从N极出发，回到S极。

【解答】答：由于地球本身就是一个大磁体．地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，而磁感线在磁体的外部总是从N极出发，回到S极，所以就会出现“地球周围的磁感线的方向总体上看是由南方指向北方．地磁场方向在赤道附近上方水平指向北方，在地球地理北极附近竖直向下，在地理南极附近竖直向上”的现象。
