ATV61变频器参数设置

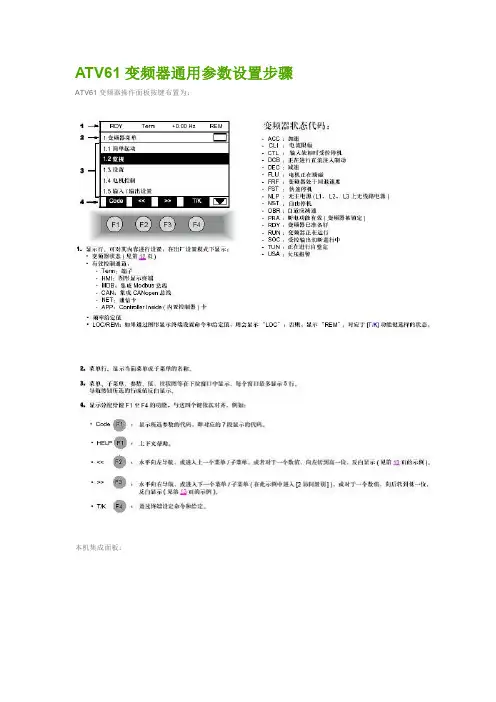

ATV61变频器通用参数设置步骤ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。

参数设置完毕，如下流程图所示。

其他参数的设置可参照这个流程。

具体可设置的参数内容和设置方法请参阅产品ATV61用户手册。

对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。

1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。

如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。

2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。

3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。

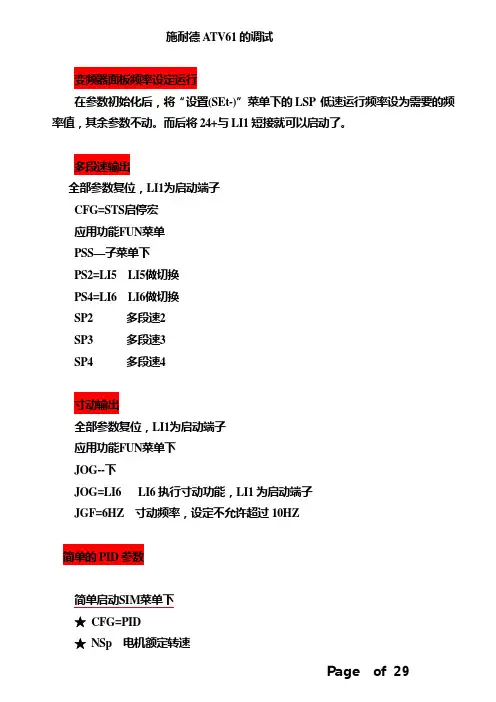

施耐德ATV61的调试变频器面板频率设定运行在参数初始化后，将“设臵(SEt-)”菜单下的LSP 低速运行频率设为需要的频率值，其余参数不动。

而后将24+与LI1短接就可以启动了。

多段速输出全部参数复位，LI1为启动端子CFG=STS启停宏应用功能FUN菜单PSS—子菜单下PS2=LI5 LI5做切换PS4=LI6 LI6做切换SP2 多段速2SP3 多段速3SP4 多段速4寸动输出全部参数复位，LI1为启动端子应用功能FUN菜单下JOG--下JOG=LI6 LI6执行寸动功能，LI1为启动端子JGF=6HZ 寸动频率，设定不允许超过10HZ简单的PID参数简单启动SIM菜单下★CFG=PID★NSp 电机额定转速★TFr=50 最大频率★ACC 加速时间★DEC 减速时间★HSP=50 上限频率设臵SET菜单下★Ftd = 49.6HZ 大于此值闭合FLA★FtdL = 16HZ 小于此值闭合FTAL电机控制DRC菜单★Ctt = UFq 可变转矩输入/ 输出设臵I-O★tCC=2C 按住“ENT”键2 秒★TCt = lel 长信号AI2 --下★AI2t=1OU 正电压单向输入★AI2F= 0.36S 滤波时间R1-- 下★R1= FtA 频率大于或者★R1= FLT 变频器无故障时闭合，那么加减泵通信设定★R1D=1 不频繁动作R2-下★R2= FtAL 频率小于★R2D=1 不频繁动作AO1-- 下★AO1=OFR 输出频率★AO1t=10U AO1输出电压★AO1F=0.6 S 滤波时间应用功能FUNrEF-- 下★Fr1b = NO 不用AI2STT-下★Stt=nST 自由停机ADC—下★ADC=NO 自动直流制动PID-- 下★PIF=AI2 反馈通道★PIF1 = 0 反馈最小值★PIF2 = 10.00 最大值10000 ，调此值校正稳压值★PIP1 = 0 最小值★PIP2 =10.00 给定最大★P11 =yes RP1作为给定值★RP1★RPG =3 比例★RIG =3 积分★PIC =NO 正特性★POH =50HZ PID最大输出值故障管理FLtRst-下rSF=LI2 设LI2为故障复位端子ATR-下★ATR=YES 故障复位★tAr=10 最大重起动时间段/分钟通信COMMDI-下★ADD=1 MODBUS地址★TBr=9.6 波特率全部PID参数浅蓝色的是多个菜单下重复的参数，在此处不设定。

3、Fr1给定1通道先设置为LCC，然后把PIF设置为模拟输入1（AI1），在把Fr1设定为AI2。

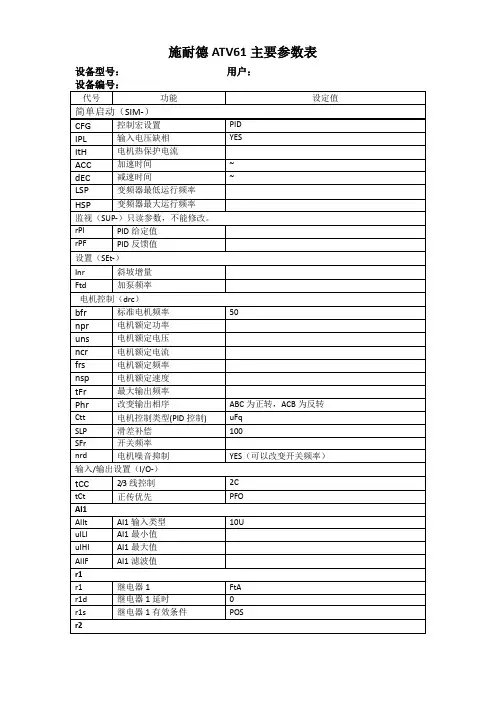

设置（SEt-）
Inr
斜坡增量
Ftd
加泵频率
电机控制（drc）
bfr
标准电机频率
50
npr
电机额定功率
uns
电机额定电压
ncr
电机额定电流
frs
电机额定频率
nsp
电机额定速度
tFr
最大输出频率
Phr
改变输出相序
ABC为正转，ACB为反转
Ctt
电机控制类型(PID控制)
uFq
SLP
滑差补偿
100
SFr
PIP1
最小给定
150
PIP2
最大给定
1000
PII
内部PID给定分配
YES
rPI
内部PID给定
400相当于公斤。
rpG
PID比例增益
rIG
PID积分增益
rdG
PID微分增益
PIC
PID误差求反
no
PAH
减泵压力
tPI
PID调节器反馈监控延时
3
nPI
PID控制管理
YES
tLS
低速运行超时
SLE
睡眠偏执极限
开关频率
nrd
电机噪音抑制
YES（可以改变开关频率）
输入/输出设置（I/O-）
tCC
2/3线控制
2C
tCt
正传优先
PFO
AIIt
AI1输入类型
10U
uILI
AI1最小值
uIHI
AI1最大值
AIIF

ATV61变频器参数设置变频器需调试时需要设置的参数有：调试电机参数（电压、频率、转速），变频器预置速度频率给定，变频器继电器R1、R2定义。

一、调试步骤：1.语言选择：变频器上电在后在（5语言选择）里面选择相应的语言，如下图2、访问等级选择：按ESC键返回主菜单，在（2访问等级）里选择相应权限，如下图3、在（1变频器菜单）1.1简单启动菜单中进行相应的设置2/3线控制根据图纸原理选择2线控制宏设置选择相应的宏（根据上图，调试时选择的是标准启/停）（标准启/停）宏已经将下列参数定义为：R1变频器无故障R2未分配Ll1正向Ll2故障复位Ll3未设置Ll4未设置Ll5未设置注：上述图纸中未用到的参数没列出4、（1.8故障管理）设置：Ll2未设置注：原理图中Ll2为反向，而（标准启/停）宏已经将Ll2定义为故障复位，这就需要在1.8故障管理中将Ll2定义为未设置5、（1.5输入输出）设置：Ll1正向Ll2反向Ll32个预置速度（在1.7应用功能里面设置）Ll44个预置速度（在1.7应用功能里面设置）Ll58个预置速度（在1.7应用功能里面设置）R2运行R1故障6. 在（1.7应用功能）中进行预置速度设置：2个预置速度Ll34个预置速度Ll48个预置速度Ll5预置速度10HZ(Ll1/Ll2)预置速度210HZ(Ll1/Ll2、Ll3)预置速度315HZ(Ll1/Ll2、Ll4)预置速度420HZ(Ll1/Ll2、Ll4、Ll3)预置速度525HZ(Ll1/Ll2、Ll5)预置速度630HZ(Ll1/Ll2、Ll5、Ll3)预置速度735HZ(Ll1/Ll2、Ll5、Ll4)预置速度850HZ(Ll1/Ll2、Ll5、Ll4、Ll3) 7．在（1.4电机控制）里对调试电机进行参数设置：标准电机频率50/60HZ选择50HZ电机额定功率调试电机铭牌上额定功率电机额定电压380V电机额定电流调试电机铭牌上额定电流电机额定频率调试电机铭牌上给出的额定频率电机额定转速试电机铭牌上给出的额定速度。
