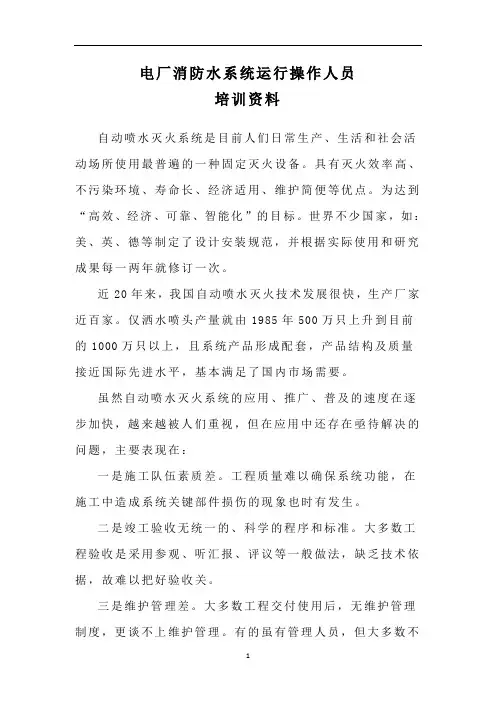

电厂消防水系统运行操作人员培训资料自动喷水灭火系统是目前人们日常生产、生活和社会活动场所使用最普遍的一种固定灭火设备。

具有灭火效率高、不污染环境、寿命长、经济适用、维护简便等优点。

为达到“高效、经济、可靠、智能化”的目标。

世界不少国家，如：美、英、德等制定了设计安装规范，并根据实际使用和研究成果每一两年就修订一次。

近20年来，我国自动喷水灭火技术发展很快，生产厂家近百家。

仅洒水喷头产量就由1985年500万只上升到目前的1000万只以上，且系统产品形成配套，产品结构及质量接近国际先进水平，基本满足了国内市场需要。

虽然自动喷水灭火系统的应用、推广、普及的速度在逐步加快，越来越被人们重视，但在应用中还存在亟待解决的问题，主要表现在：一是施工队伍素质差。

工程质量难以确保系统功能，在施工中造成系统关键部件损伤的现象也时有发生。

二是竣工验收无统一的、科学的程序和标准。

大多数工程验收是采用参观、听汇报、评议等一般做法，缺乏技术依据，故难以把好验收关。

三是维护管理差。

大多数工程交付使用后，无维护管理制度，更谈不上维护管理。

有的虽有管理人员，但大多数不懂专业，既发现不了隐患，更谈不上排除隐患和故障。

四是领导不重视。

把消防工程当作企业管理的一个包袱，有的甚至认为只要消防验收一过关，以后可有可无。

如果不是国家强制性规范，根本不会做等等，严重影响到日常的管理。

前面我们已经在施工前期进行了施工质量的专题讲座。

目前全厂工程处于调试验收阶段，现正在做消防检测，验收前的一切准备工作。

为了保证该工程交付使用后系统能长期保持正常运行状态，使负责运行操作的相关人员能尽快的进入角色。

今天我们就zz电厂消防自动喷水系统的组成、保护范围、组件及作用、操作规程、使用与维护及注意事项等进行一次简要的讲解，不足之处敬请批评指正。

一、zz电厂自动喷水灭火系统组成及保护范围：二、各系统组成及工作原理：<一>湿式系统组成及工作原理：1、湿式系统的组成示意图如下：171918M17 16 415－信号阀；18－稳压泵；19－泄压阀湿式系统适合在温度不低于4℃，且不高于70℃的环境中使用。

五．典型事故处理
给水流量突降或中断
现象：
1. 2. 3. 4. 1. 2. 3. 4. 5. 给水压力、给水流量迅速下降并报警； 主汽压力及机组功率下降； 各段受热面工质温度、壁温迅速上升； 当给水流量低于极限值锅炉MFT。 给水泵故障或小机的汽源压力波动或中断； 给水系统、高加故障或有关阀门被误关； 给水自动控制故障，给水流量被减少； 给水管道泄漏或爆破； 由于机组负荷骤减造成给水泵A、B的出力下降；
满足下列任一条件，高加汽侧联锁解列：
1. 2. 3. 4. 5. 高加水侧解列。 汽机跳闸。 高加进口联程阀全关，高加出口联程阀全关。 发电机跳闸。 DCS手动解列。
满足下列任一条件，高加水侧联锁解列：
1. 2. 3. 4. 5. 6. 高加1水位高高高＞138mm。 高加2水位高高高＞138mm。 高加3水位高高高＞138mm。 DCS手动解列。 高加进口联程阀全关。 高加出口联程阀全关。
五．典型事故处理
给水温度骤降
原因： 现象：
1. 2. 3. 4. 5. 1. 高加水侧严重泄漏或爆破，造成高水位保护动作而紧急停用。 2. 高加汽水管道、阀门爆破而紧急停用高加。 3. 高加保护装置误动作。 高加解列信号报警。 给水温度大幅度下降。 省煤器进口、水冷壁出口温度逐渐下降。 高加汽侧停用时，机组负荷短期内将上升。（抽气量减少） 高加汽水管道或阀门爆破时，给水压力将下降。
除氧器可以将给水中的所有的不凝结气体除去，并及时排出。 并且除氧器作为汽水系统中唯一的混合式加热器，能方便地汇 集各种汽、水流，因此除氧器还可以起到加热给水和回收工质 的作用。

除氧器的汽源
工作汽源：四段抽汽（除氧器滑压运行即根据四段抽气的压力 变化而变化） 备用汽源：冷再来汽和辅助蒸汽以及临机的辅助蒸汽。

给水管网的布局与设计
布局
给水管网的布局应遵循合理、经济、安全的原则，根据地形、地质、气候等自然条件和城市规划、环境保护等社 会经济条件进行综合考虑。在布局过程中，需要考虑水源、用户分布、管材和施工条件等多种因素，以确定最优 的管道路线和水泵站的位置。
设计
给水管网的设计主要包括水量、水压和水质三个方面的设计。水量设计需要根据用户需求和用水规律进行计算， 确定管径和流量；水压设计需要根据用户需求和管网阻力进行计算，确定管网压力和泵站扬程；水质设计需要满 足国家相关标准和规范，对水进行消毒、净化处理，并定期进行水质检测和监测。
给水系统介绍资料 课件
• 给水系统概述 • 给水处理工艺流程 • 给水管网系统 • 给水系统运营管理 • 给水系统安全与应急处理
CATALOGUE
给水系统概述
给水系统的定义与功能
定义
功能
给水系统的组成与分类
组成 分类
给水系统的重要性
保障人类生存和健康
维护社会稳定
水是生命之源，给水系统为人们提供 清洁、安全的饮用水，是保障人类生 存和健康的基本条件。
给水管网系统
给水管网的分类与特点
要点一
分类
根据不同的分类标准，给水管网可以分为多种类型。按用 途可分为生活给水管网、工业给水管网和消防给水管网； 按服务范围可分为城市给水管网、区域给水管网和建筑给 水管网。不同类型的给水管网具有不同的特点和使用要求。
要点二
特点
给水管网系统具有以下特点：首先，它是一个复杂的管网 系统，由多个管道、节点和附件组成，具有高度的空间关 联性和动态变化性；其次，给水管网系统需要满足用户对 水量、水压和水质的需求，同时还要考虑系统的安全性和 经济性；最后，给水管网系统的设计、施工和维护需要遵 循相关标准和规范，以确保系统的正常运行和使用安全。

满足下列任一条件，高加汽侧联锁解列：
1. 2. 3. 4. 5. 高加水侧解列。 汽机跳闸。 高加进口联程阀全关，高加出口联程阀全关。 发电机跳闸。 DCS手动解列。
满足下列任一条件，高加水侧联锁解列：
1. 2. 3. 4. 5. 6. 高加1水位高高高＞138mm。 高加2水位高高高＞138mm。 高加3水位高高高＞138mm。 DCS手动解列。 高加进口联程阀全关。 高加出口联程阀全关。三Fra bibliotek运行中注意事项
高加巡检注意事项
1、高加筒体无异声，汽水侧管道无泄漏、振动； 2、正常疏水调整门及有关管路、接头无泄漏汽、水现象； 3、高加2 汽侧压力＜7.44MPa、水侧压力表显示正常； 4、负荷与疏水调整门开度匹配； 5、高加磁翻牌水位计完好，水位-38/38mm，与DCS 一致。
四．给水系统联锁保护
五．典型事故处理
事件经过：5月1日，汽泵密封水投用，二漏回水至 辅汽疏扩，辅汽疏扩至凝器气动门自动，由于压缩 空气中断，气动门失灵，水位高后，密封水回水不 畅，导致二漏密封水超压，由轴端经轴承油封进入 轴承座，小机润滑油箱进水，润滑油含水率达 15000PPM，滤油装置连续工作一星期才恢复正常， 若当时小汽轮机运行，则可能对轴承造成更大的损 伤和事故。
二．给水系统设备简介
给泵组
给水泵的配置是配有两台50%容量的汽动给水泵，一台30%容 量的电动给水泵考虑到厂用电压等级为6000/380V故电泵采用 定速泵且仅考虑启动而不做备用（出口压头无法满足事故备用 的要求） 每台给水泵前均配有一台前置泵，前置泵的作用是提高给水泵 入口的给水压头，满足其必需的净正吸如水头，防止给水泵发 生汽蚀。
四．给水系统联锁保护
满足下列任一条件，汽泵跳闸：
