第五讲 给水系统及其设备

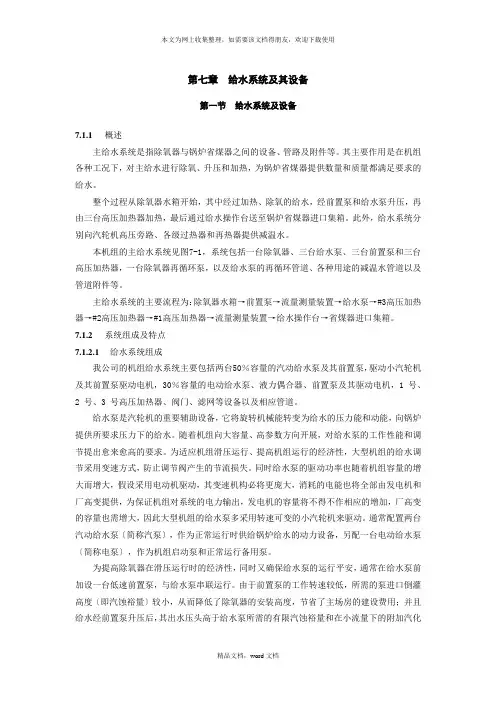

第七章给水系统及其设备第一节给水系统及设备7.1.1概述主给水系统是指除氧器与锅炉省煤器之间的设备、管路及附件等。

其主要作用是在机组各种工况下，对主给水进行除氧、升压和加热，为锅炉省煤器提供数量和质量都满足要求的给水。

整个过程从除氧器水箱开始，其中经过加热、除氧的给水，经前置泵和给水泵升压，再由三台高压加热器加热，最后通过给水操作台送至锅炉省煤器进口集箱。

此外，给水系统分别向汽轮机高压旁路、各级过热器和再热器提供减温水。

本机组的主给水系统见图7-1，系统包括一台除氧器、三台给水泵、三台前置泵和三台高压加热器，一台除氧器再循环泵，以及给水泵的再循环管道、各种用途的减温水管道以及管道附件等。

主给水系统的主要流程为：除氧器水箱→前置泵→流量测量装置→给水泵→#3高压加热器→#2高压加热器→#1高压加热器→流量测量装置→给水操作台→省煤器进口集箱。

7.1.2系统组成及特点7.1.2.1给水系统组成我公司的机组给水系统主要包括两台50％容量的汽动给水泵及其前置泵，驱动小汽轮机及其前置泵驱动电机，30％容量的电动给水泵、液力偶合器、前置泵及其驱动电机，1 号、2 号、3 号高压加热器、阀门、滤网等设备以及相应管道。

给水泵是汽轮机的重要辅助设备，它将旋转机械能转变为给水的压力能和动能，向锅炉提供所要求压力下的给水。

随着机组向大容量、高参数方向开展，对给水泵的工作性能和调节提出愈来愈高的要求。

为适应机组滑压运行、提高机组运行的经济性，大型机组的给水调节采用变速方式，防止调节阀产生的节流损失。

同时给水泵的驱动功率也随着机组容量的增大而增大，假设采用电动机驱动，其变速机构必将更庞大，消耗的电能也将全部由发电机和厂高变提供，为保证机组对系统的电力输出，发电机的容量将不得不作相应的增加，厂高变的容量也需增大，因此大型机组的给水泵多采用转速可变的小汽轮机来驱动。

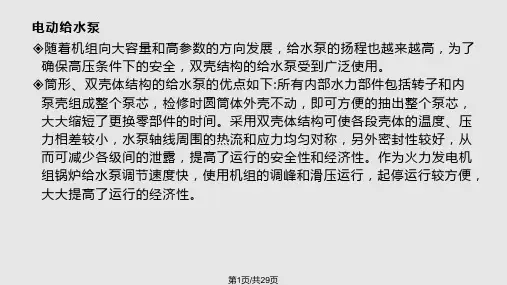

通常配置两台汽动给水泵〔简称汽泵〕，作为正常运行时供给锅炉给水的动力设备，另配一台电动给水泵〔简称电泵〕，作为机组启动泵和正常运行备用泵。

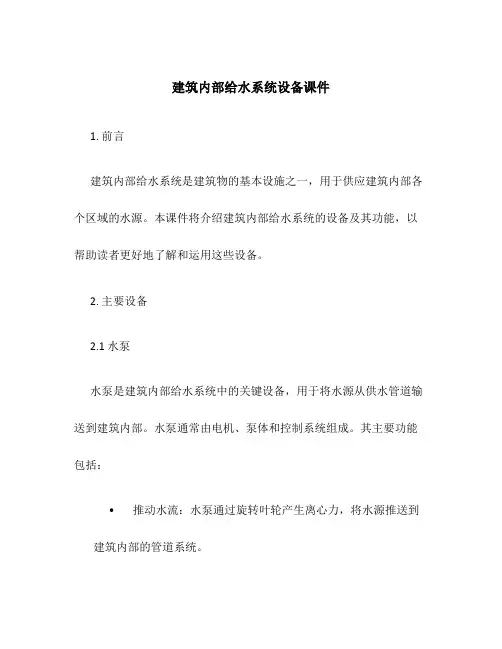

建筑内部给水系统设备课件1. 前言建筑内部给水系统是建筑物的基本设施之一，用于供应建筑内部各个区域的水源。

本课件将介绍建筑内部给水系统的设备及其功能，以帮助读者更好地了解和运用这些设备。

2. 主要设备2.1 水泵水泵是建筑内部给水系统中的关键设备，用于将水源从供水管道输送到建筑内部。

水泵通常由电机、泵体和控制系统组成。

其主要功能包括：•推动水流：水泵通过旋转叶轮产生离心力，将水源推送到建筑内部的管道系统。

•维持水压：水泵可以通过调整输出流量和压力来维持建筑内部给水系统的稳定工作。

2.2 水箱水箱是建筑内部给水系统中的储水设备，用于储存供水的水源。

水箱的主要功能包括：•储存水源：水箱可以储存来自外部供水管道的水源，以备建筑内部需要。

•平衡供水压力：水箱可以通过自动控制系统来维持建筑内部的给水压力平衡，保证供水的稳定性。

•应对紧急情况：在供水中断或供水压力不足时，水箱可以作为备用水源，提供必要的生活用水。

2.3 过滤器过滤器是建筑内部给水系统中的净水设备，用于去除水中的悬浮物、泥沙、杂质等。

过滤器的主要功能包括：•净化水源：过滤器可以有效过滤掉水中的杂质，提供清洁的净水供给建筑内部各个区域。

•保护水泵和管道：过滤器可以防止杂质进入水泵和管道系统，减少设备的损坏和堵塞问题。

•延长设备使用寿命：过滤器的使用可以延长建筑内部给水设备的使用寿命，降低维护和更换成本。

2.4 调节阀调节阀是建筑内部给水系统中的关键控制设备，用于调节水流的流量和压力。

调节阀的主要功能包括：•控制水流：调节阀可以通过调节阀门的开合程度来控制水流的流量和压力。

•平衡供水：调节阀可以根据建筑内部不同区域的需求，平衡供水的流量和压力，确保各个区域的供水稳定性。

•节约能源：通过合理地调整调节阀的开合程度，可以节约能源并降低供水系统的运行成本。

3. 设备安装及维护3.1 设备安装建筑内部给水系统设备的安装需遵循相关规范和标准。

在安装过程中，应注意以下几点：•设备选择：根据建筑的需求和供水系统的设计要求，选择适当的设备型号和规格。

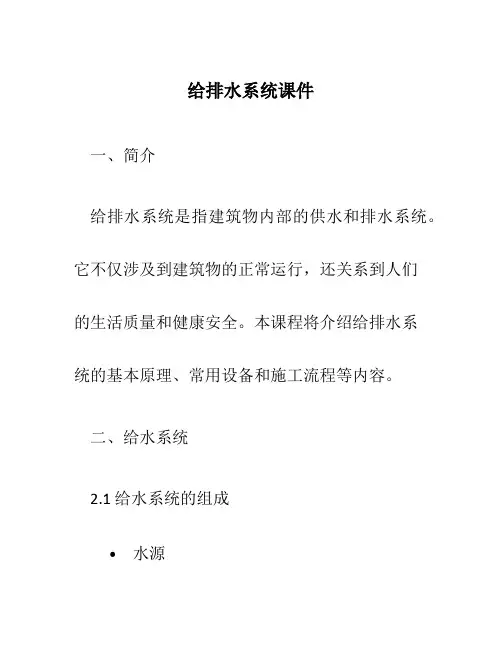

给排水系统课件一、简介给排水系统是指建筑物内部的供水和排水系统。
