13、14年二模、电学计算题专题训练四、电源电压可变问题

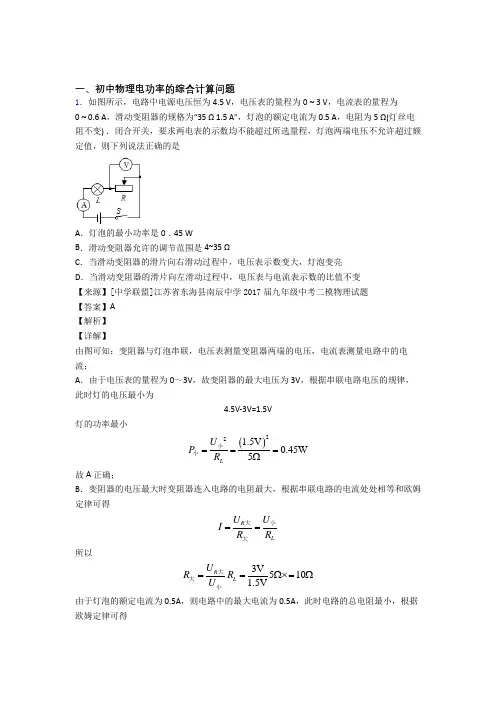

一、初中物理电功率的综合计算问题1．如图所示，电路中电源电压恒为4.5 V ，电压表的量程为0～3 V ，电流表的量程为0～0.6 A ，滑动变阻器的规格为“35 Ω 1.5 A”，灯泡的额定电流为0.5 A ，电阻为5 Ω(灯丝电阻不变) ．闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是A ．灯泡的最小功率是0．45 WB ．滑动变阻器允许的调节范围是4~35 ΩC ．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮D ．当滑动变阻器的滑片向左滑动过程中，电压表与电流表示数的比值不变 【来源】[中学联盟]江苏省东海县南辰中学2017届九年级中考二模物理试题 【答案】A 【解析】 【详解】由图可知：变阻器与灯泡串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；A ．由于电压表的量程为0～3V ，故变阻器的最大电压为3V ，根据串联电路电压的规律，此时灯的电压最小为4.5V-3V=1.5V灯的功率最小()22 1.5V 0.45W 5L U P R ===Ω小小故A 正确；B ．变阻器的电压最大时变阻器连入电路的电阻最大，根据串联电路的电流处处相等和欧姆定律可得R LU U I R R ==大小大所以3V5101.5VR L U R R U ==Ω⨯=Ω大大小由于灯泡的额定电流为0.5A ，则电路中的最大电流为0.5A ，此时电路的总电阻最小，根据欧姆定律可得4.5V90.5AU R I ===Ω小最大根据串联电阻的规律，所以变阻器连入电阻中的最小电阻为9Ω-5Ω=4Ω滑动变阻器允许的调节范围是4～10Ω；故B 错误；C ．当滑动变阻器的滑片向右滑动过程中，R 的电阻变大，根据分压原理，电压表示数变大，由串联电路电压的规律，灯的电压变小，根据2U P R=可得灯的实际功率变小，灯变暗，故C 错误；D ．当滑动变阻器的滑片向左滑动过程中，R 的电阻变小，根据欧姆定律，电压表与电流表示数的比即R 连入电路中的电阻大小，所以电压表与电流表示数的比值变小，故D 错误。

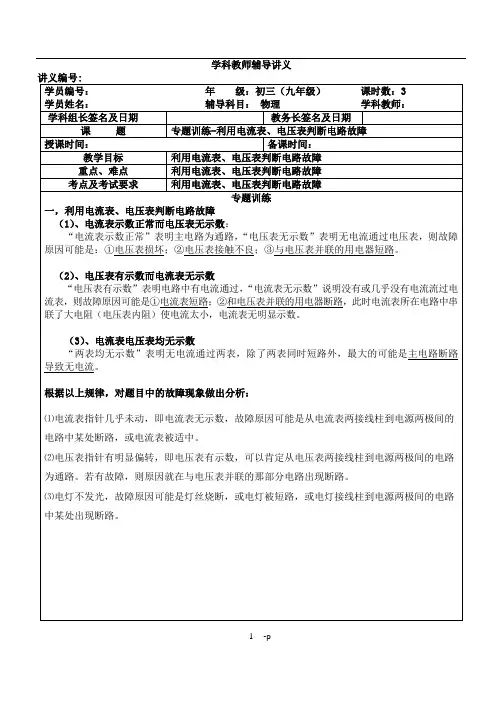

学科教师辅导讲义1、如图所示的电路，根据下列现象分析判断电路故障（设电路只有一个故障）（1）电灯不亮，电压表有示数，电流表无示数，故障原因．（2）电灯亮，电压表有示数，电流表无示数，故障原因．（3）电灯不亮，电压表无示数，电流表被烧坏，故障原因．．解：（1）电灯不亮，电流表无示数，说明电路出现断路故障；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此故障为灯泡断路；（2）电灯亮，说明电路为通路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电流表无示数，说明电流表短路；（3）电灯不亮，电流表被烧坏，说明电路中电流过大，因此灯泡发生短路．答案为：（1）灯泡断路；（2）电流表短路；（3）灯泡短路．2、在实验中经常要遇到电路故障，如短路、开路，学习了使用电流表测电流以后，可以利用电流表对故障进行一些判断．在下图所示的电路中，a、b、c、d为四个接线柱，闭合开关后电灯L不亮，现已经确定是由于灯泡发生开路或短路引起的．在不允许拆开电路的情况下，若只用一只电流表对电路故障进行判断，请将电流表接入的位置、开关的开闭状态及现象和结论填入表中（R是一电阻）．3、在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断正确的是（）A．一定是电阻R断路B．用导线连接电阻R两端，根据灯的亮暗可以检测出故障原因C、在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因D．在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因答案C．4、如图是小明同学用电压表测灯泡L2电压的电路图，当闭合S时，灯泡L1不亮，检查电路、电源、电表连接完好．（1）请判断电路中的故障是；（2）为了进一步检查故障，小明同学将电流表串联在电路中，闭合S，若电流表有示数，说明故障是若电流表无示数说明（3）为进一步确定故障，小明又将电压表并在L1两端他能查出故障吗？说明理由：。

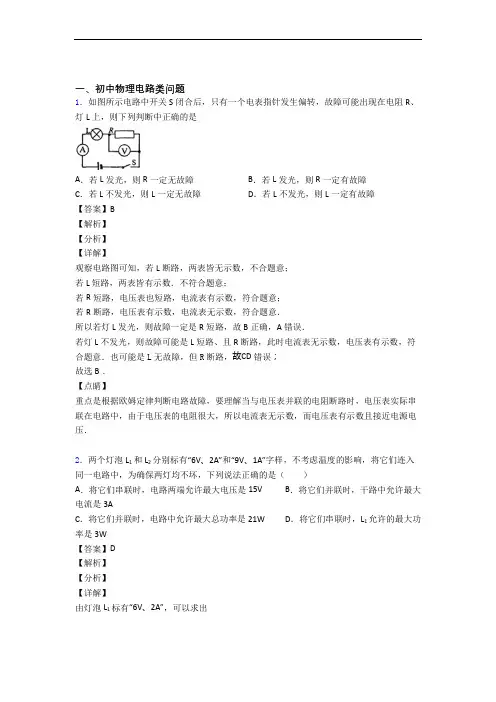

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。

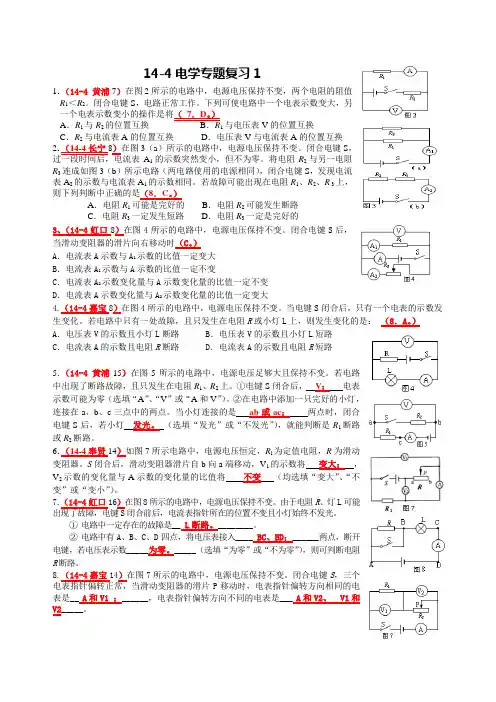

14-4电学专题复习11．（14-4 黄浦7）在图2所示的电路中，电源电压保持不变，两个电阻的阻值R1＜R2。

闭合电键S，电路正常工作。

下列可使电路中一个电表示数变大，另一个电表示数变小的操作是将（7．D。

）与R2的位置互换1与电压表V的位置互换A．RC．R2与电流表A的位置互换D．电压表V与电流表A的位置互换2．（14-4长宁8）在图3（a）所示的电路中，电源电压保持不变。

闭合电键S，A1的示数突然变小，但不为零。

将电阻R2与另一电阻R3连成如图3（b）所示电路（两电路使用的电源相同），闭合电键S，发现电流表A2的示数与电流表A1的示数相同。

若故障可能出现在电阻R1、R2、R 3上，则下列判断中正确的是（8．C。

）A．电阻R1B．电阻R2可能发生断路C．电阻R3一定发生短路D．电阻R3一定是完好的3、（14-4虹口8）在图4所示的电路中，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片向右移动时（C。

）A．电流表A示数与A1示数的比值一定变大B．电流表A1示数与A示数的比值一定不变C．电流表A2示数变化量与A示数变化量的比值一定不变D．电流表A示数变化量与A2示数变化量的比值一定变大4.（14-4嘉宝8）在图4所示的电路中，电源电压保持不变。

当电键S闭合后，只有一个电表的示数发生变化。

若电路中只有一处故障，且只发生在电阻R或小灯L上，则发生变化的是：（8．A。

）A．电压表V的示数且小灯L断路 B．电压表V的示数且小灯L短路C．电流表A的示数且电阻R断路 D．电流表A的示数且电阻R短路5．（14-4 黄浦15）在图5所示的电路中，电源电压足够大且保持不变。

若电路中出现了断路故障，且只发生在电阻R1、R2上。

①电键S闭合后，V；电表示数可能为零（选填“A”、“V”或“A和V”）。

②在电路中添加一只完好的小灯，连接在a、b、c三点中的两点。

当小灯连接的是ab或ac；两点时，闭合电键S后，若小灯发光。
