1.课题的意义“四性”指的是岩性、物性、含油性和电性。
“四性”关系研究主要是根据地区资料展开的，包括地质资料、岩心资料、录井资料、试油资料、测井资料等。
“四性”关系指储层岩性、物性、含油性与电性之间互相联系的内在规律。
这四者中，含油性是储层评价的最终目的和核心，岩石性质是储层评价的基础，物性是代表储层储集性能和油气产出能力的参数，电性则是研究的手段，它既是前三者的综合表现，又反过来用于确定前三者，因而是研究的主要内容。
通过对富县地区的实际钻井取心、录井、测井、分析化验、试油试采等资料研究分析，明确该区储层的岩性、物性、含油性和电性特征及其相互关系。
在对分析化验、岩电实验和试油试采等资料的分析基础上，建立四性关系解释图版，得出了该区的油水层电性识别标准和有效厚度下限标准，从而对提高了油气水解释的符合率，对相邻构造的油气水解释也有重要指导意义。
通过前面岩性、物性、含油及电性关系研究以及测井解释模型，对该区近百口井的测井资料进行了重新解释。
解释结果与试油资料对比，符合率较高，从而为该区石油储量计算奠定了可靠的基础。
因此，本文利用研究区的实际钻井取心、录井、测井、分析化验、试油试采等资料，通过分析建立起本区储层的四性关系；并通过对分析化验、岩电试验和试油试采等资料的分析，建立起合理的孔隙度和原始含油饱和度测井解释模型；最后再在测井曲线商识别油层及有效厚度的划分对于鄂尔多斯盆地的油气田开发起着至关重要的作用。
2. 国内外研究现状“四性关系”是测井资料处理与解释的基础，也是储层参数解释模型建立的关键。
最初研究“四性关系”主要以电性和岩性为主，通过电性来反映岩性、评价岩性特征，即而评价含油气性。
后来逐渐演化成以电性为主，通过分析岩性、物性特征，综合评价含油气性，阿尔奇公式就说明了这一点。
目前国内关于“四性关系”的研究主要是通过对测井、测试、岩心分析化验及水分析资料等的整理及储层“四性”关系研究，建立了测井解释参数处理解释模型，确定了油藏有效厚度划分及油气水层解释标准，提高了油气水解释的符合率，对相邻区块的测井解释也有指导意义，从而为油田近一步油气勘探开发评价和增储增产，提供了有力依据。
储层“四性关系与电测油层的解释（一）、储层的“四性”关系储层的“四性”关系是指储层的岩性、物性、含油性与电性之间的关系。
沉积相是控制岩性、物性和含油性的主要因素，电性是对其三者的综合反映，不同的沉积相带，决定了不同岩性、物性和含油性，并决定了不同的电性特征。
只有正确地认识岩性，准确地掌握沉积环境、沉积规律和所处的沉积相带，认清各种岩性在电测曲线上的反应，才能正确地认识它的物性和含油性，才能与电性特征进行有机的结合，正确地进行油水层判断，提高解释符合率和钻井成功率。
测井曲线能反映不同的岩性，尤其对储集层及其围岩有较强的识别能力。
南泥湾油田松700井区长4+5、长6储集层测井显示：自然电位曲线为负异常，自然伽玛低值，微电极两条曲线分开，声波时差曲线相对较低，而且比较稳定，电阻率曲线随含油性不同而变化。
泥岩表现为：自然电位为基线，自然伽玛高值，微电极两条曲线重合，声波时差曲线相对较高，且有波动，电阻率曲线表现为中-高阻。
过渡岩性的特征界于纯砂岩与泥岩之间。
储层的钙质夹层显示为，声波时差低值，自然伽玛低值，电阻率高值；而泥质、粉砂质夹层显示为，自然伽玛增高，电阻率增大。
普通视电阻率曲线的极大值对应高阻层底界面。
感应曲线及八侧向曲线在储集层由于侵入而分开，而在泥岩及致密层3条曲线较接近。
但是，由于该区大部分井采用清水泥浆，所以，井径曲线在渗透层曲线特征不明显，微电极曲线在渗透层特征不明显。
长4+5储层岩性致密，渗透率值比较集中，在渗透性较好的储层段，一般含油性较好。
长4+5油层组含油层的曲线特征比较明显，油、水层的特征总体上便于识别。
电阻率曲线是识别油水层最重要的曲线。
理论上来说，感应曲线因其在地层中的电流线是环状的，那么，地层的等效电阻是并联的，它比普通视电阻率曲线及侧向测井更能识别相对低阻的地层。
所以，一般最好用感应测井曲线识别油水层。
油层电阻率幅度大，含油段的储层电阻率是水层电阻率的1.5—4倍，深、浅探测幅度差小，含油层的深感应电阻率大致为50—150Ωm。
1.课题的意义“四性”指的是岩性、物性、含油性和电性。
“四性”关系研究主要是根据地区资料展开的，包括地质资料、岩心资料、录井资料、试油资料、测井资料等。
“四性”关系指储层岩性、物性、含油性与电性之间互相联系的内在规律。
这四者中，含油性是储层评价的最终目的和核心，岩石性质是储层评价的基础，物性是代表储层储集性能和油气产出能力的参数，电性则是研究的手段，它既是前三者的综合表现，又反过来用于确定前三者，因而是研究的主要内容。
通过对富县地区的实际钻井取心、录井、测井、分析化验、试油试采等资料研究分析，明确该区储层的岩性、物性、含油性和电性特征及其相互关系。
在对分析化验、岩电实验和试油试采等资料的分析基础上，建立四性关系解释图版，得出了该区的油水层电性识别标准和有效厚度下限标准，从而对提高了油气水解释的符合率，对相邻构造的油气水解释也有重要指导意义。
通过前面岩性、物性、含油及电性关系研究以及测井解释模型，对该区近百口井的测井资料进行了重新解释。
解释结果与试油资料对比，符合率较高，从而为该区石油储量计算奠定了可靠的基础。
因此，本文利用研究区的实际钻井取心、录井、测井、分析化验、试油试采等资料，通过分析建立起本区储层的四性关系；并通过对分析化验、岩电试验和试油试采等资料的分析，建立起合理的孔隙度和原始含油饱和度测井解释模型；最后再在测井曲线商识别油层及有效厚度的划分对于鄂尔多斯盆地的油气田开发起着至关重要的作用。
2. 国内外研究现状“四性关系”是测井资料处理与解释的基础，也是储层参数解释模型建立的关键。
最初研究“四性关系”主要以电性和岩性为主，通过电性来反映岩性、评价岩性特征，即而评价含油气性。
后来逐渐演化成以电性为主，通过分析岩性、物性特征，综合评价含油气性，阿尔奇公式就说明了这一点。
目前国内关于“四性关系”的研究主要是通过对测井、测试、岩心分析化验及水分析资料等的整理及储层“四性”关系研究，建立了测井解释参数处理解释模型，确定了油藏有效厚度划分及油气水层解释标准，提高了油气水解释的符合率，对相邻区块的测井解释也有指导意义，从而为油田近一步油气勘探开发评价和增储增产，提供了有力依据。

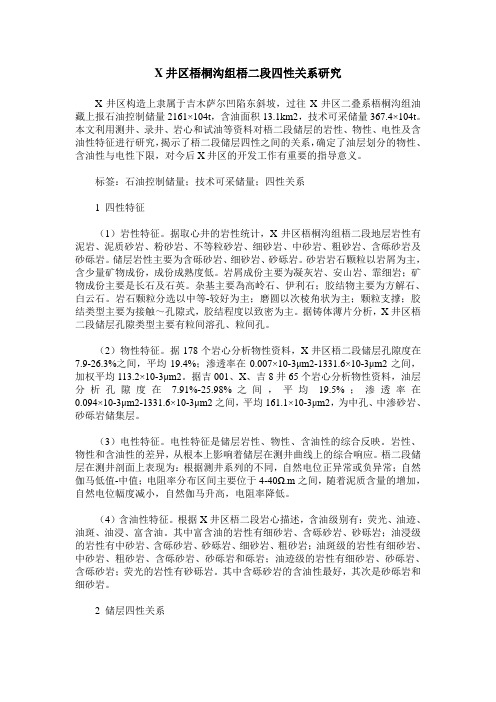

X井区梧桐沟组梧二段四性关系研究X井区构造上隶属于吉木萨尔凹陷东斜坡，过往X井区二叠系梧桐沟组油藏上报石油控制储量2161×104t，含油面积13.1km2，技术可采储量367.4×104t。
本文利用测井、录井、岩心和试油等资料对梧二段储层的岩性、物性、电性及含油性特征进行研究，揭示了梧二段储层四性之间的关系，确定了油层划分的物性、含油性与电性下限，对今后X井区的开发工作有重要的指导意义。
标签：石油控制储量；技术可采储量；四性关系1 四性特征（1）岩性特征。
据取心井的岩性统计，X井区梧桐沟组梧二段地层岩性有泥岩、泥质砂岩、粉砂岩、不等粒砂岩、细砂岩、中砂岩、粗砂岩、含砾砂岩及砂砾岩。
储层岩性主要为含砾砂岩、细砂岩、砂砾岩。
砂岩岩石颗粒以岩屑为主，含少量矿物成份，成份成熟度低。
岩屑成份主要为凝灰岩、安山岩、霏细岩；矿物成份主要是长石及石英。
杂基主要為高岭石、伊利石；胶结物主要为方解石、白云石。
岩石颗粒分选以中等-较好为主；磨圆以次棱角状为主；颗粒支撑；胶结类型主要为接触～孔隙式，胶结程度以致密为主。
据铸体薄片分析，X井区梧二段储层孔隙类型主要有粒间溶孔、粒间孔。
（2）物性特征。
据178个岩心分析物性资料，X井区梧二段储层孔隙度在7.9-26.3%之间，平均19.4%；渗透率在0.007×10-3μm2-1331.6×10-3μm2之间，加权平均113.2×10-3μm2。
据吉001、X、吉8井65个岩心分析物性资料，油层分析孔隙度在7.91%-25.98%之间，平均19.5%；渗透率在0.094×10-3μm2-1331.6×10-3μm2之间，平均161.1×10-3μm2，为中孔、中渗砂岩、砂砾岩储集层。
（3）电性特征。
电性特征是储层岩性、物性、含油性的综合反映。
岩性、物性和含油性的差异，从根本上影响着储层在测井曲线上的综合响应。
五、储层“四性”关系与电测油层的解释（一）、储层的“四性”关系储层的“四性”关系是指储层的岩性、物性、含油性与电性之间的关系。
沉积相是控制岩性、物性和含油性的主要因素，电性是对其三者的综合反映，不同的沉积相带，决定了不同岩性、物性和含油性，并决定了不同的电性特征。
只有正确地认识岩性，准确地掌握沉积环境、沉积规律和所处的沉积相带，认清各种岩性在电测曲线上的反应，才能正确地认识它的物性和含油性，才能与电性特征进行有机的结合，正确地进行油水层判断，提高解释符合率和钻井成功率。
测井曲线能反映不同的岩性，尤其对储集层及其围岩有较强的识别能力。
南泥湾油田松700井区长4+5、长6储集层测井显示：自然电位曲线为负异常，自然伽玛低值，微电极两条曲线分开，声波时差曲线相对较低，而且比较稳定，电阻率曲线随含油性不同而变化。
泥岩表现为：自然电位为基线，自然伽玛高值，微电极两条曲线重合，声波时差曲线相对较高，且有波动，电阻率曲线表现为中-高阻。
过渡岩性的特征界于纯砂岩与泥岩之间。
储层的钙质夹层显示为，声波时差低值，自然伽玛低值，电阻率高值；而泥质、粉砂质夹层显示为，自然伽玛增高，电阻率增大。
普通视电阻率曲线的极大值对应高阻层底界面。
感应曲线及八侧向曲线在储集层由于侵入而分开，而在泥岩及致密层3条曲线较接近。
但是，由于该区大部分井采用清水泥浆，所以，井径曲线在渗透层曲线特征不明显，微电极曲线在渗透层特征不明显。
长4+5储层岩性致密，渗透率值比较集中，在渗透性较好的储层段，一般含油性较好。
长4+5油层组含油层的曲线特征比较明显，油、水层的特征总体上便于识别。
电阻率曲线是识别油水层最重要的曲线。
理论上来说，感应曲线因其在地层中的电流线是环状的，那么，地层的等效电阻是并联的，它比普通视电阻率曲线及侧向测井更能识别相对低阻的地层。
所以，一般最好用感应测井曲线识别油水层。
油层电阻率幅度大，含油段的储层电阻率是水层电阻率的1.5—4倍，深、浅探测幅度差小，含油层的深感应电阻率大致为50—150Ω•m。
梨树凹地区“四性”关系研究【摘要】本文利用岩心分析资料结合试油资料，应用“岩心刻度测井”技术和交绘图技术，对研究工区的岩性、物性、电性和含油性的四性关系进行了研究[1]，建立了储层孔、渗、饱测井解释模型。
利用测井和录井结合建立了梨树凹地区测井评价电性标准，为油田对梨树凹地区后期开发、油水层的评价，提供了坚实的物质基础。
【关键词】四性关系交绘图测井录井1 引言河南油田在泌阳凹陷的近物源（南部陡坡带东段带-梨树凹区块）发现有良好的油气显示，部分钻探井获得了工业流油，在梨树凹鼻状构造部署的泌331井在2410.4～2414.4m 井段（h3ⅱ6），日产油52.05t。
随后部署的6口勘探开发井均钻遇油层，为该区上交储量探明储量奠定了基础。
但是在该区域勘探上面临着许多难题：油藏复杂-为构造+岩性油气藏；砂体连通性差，油水关系混乱；油干界限不清楚；有高阻干层（水层），低阻油层（因试油是各种类型的储层合试）；没有建立油、水、干层的电性判断标准。
这些难题时常困扰着测井解释人员，造成测井解释符合率较低。
为了解决这些难题开展梨树凹地区“四性”关系研究，具有十分重要的地质意义。
2 油藏概况2.1 地质特征梨树凹鼻状构造带位于泌阳凹陷南部陡坡带东段，受东部边界断裂拉张断陷后期的反转挤压及后期凹陷的不均一抬升形成较为明显的鼻状构造。
西部为深凹区，北部为下二门背斜。
有两个物源体系，一个来自北部的侯庄辫状河三角洲，另一个为东部的梨树凹冲积锥。
发育地层自上而下依次为新近系平原组、凤凰镇组、古近系廖庄组、核桃园组、基岩。
主要含油层系在核桃园组的核二段、核三段。
2.2 储层特征薄片资料分析表明，该区碎屑成份主要有石英、长石、岩屑等，其中石英含量所占比例平均为33.3%，长石所占比例平均为37.5%，岩屑所占比例平均为27.7%。
岩石中泥质含量0-5%，碳酸盐岩含量1-15%。
胶结类型为孔隙型胶结，分选度中等-好，磨圆度次棱角状。
储层孔隙度分布在1.0-22.0%之间，平均14.5%；渗透率分布在0.001-1530×10-3μm2之间，平均170×10-3μm2；属中孔、中渗透性储层。
测井判别油、气、水层测井资料是评价地层、详细划分地层，正确划分、判断油、气、水层依据；从渗透层中区分出油、气、水层，并对油气层的物性及含油性进行评价是测井工作的重要任务，要做好解释工作，必须深入实际，掌握油气层的地质特点和四性关系(岩性、物性、含油性、电性)，掌握油、气、水层在各种测井曲线上显示不同的特征。
1、油、气、水层在测井曲线上显示不同的特征：①油层：微电极曲线幅度中等，具有明显的正幅度差，并随渗透性变差幅度差减小。
自然电位曲线显示正异常或负异常，随泥质含量的增加异常幅度变小。
长、短电极视电阻率曲线均为高阻特征。
感应曲线呈明显的低电导(高电阻)。
声波时差值中等，曲线平缓呈平台状。
井径常小于钻头直径。
②气层：在微电极、自然电位、井径、视电阻率曲线及感应电导曲线上气层特征与油层相同，所不同的是在声波时差曲线上明显的数值增大或周波跳跃现象，中子伽玛曲线幅度比油层高。
③油水同层：在微电极、声波时差、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。
④水层：微电极曲线幅度中等，有明显的正幅度差，但与油层相比幅度相对降低；自然电位曲线显示正异常或负异常，且异常幅度值比油层大；短电极视电阻率曲线幅度较高而长电极视电阻率曲线幅度较低，感应曲线显示高电导值，声波时差数值中等，呈平台状，井径常小于钻头直径。
2、定性判断油、气、水层油气水层的定性解释主要是采用比较(对比)的方法来区别它们。
在定性解释过程中，主要采用以下几种比较方法：①纵向电阻比较法：在水性相同的井段内，把各渗透层的电阻率与纯水层比较，在岩性、物性相近的条件下，油气层的电阻率较高。
一般油气层的电阻率是水层的 3 倍以上。
纯水层一般应典型可靠，一般典型水层应该厚度较大，物性好，岩性纯，具有明显的水层特征，而且在录井中无油气显示。
②径向电阻率比较法：若地层水矿化度比泥浆矿化度高，泥浆滤液侵入地层时，油层形成减阻侵入剖面，水层形成增阻侵入剖面。
