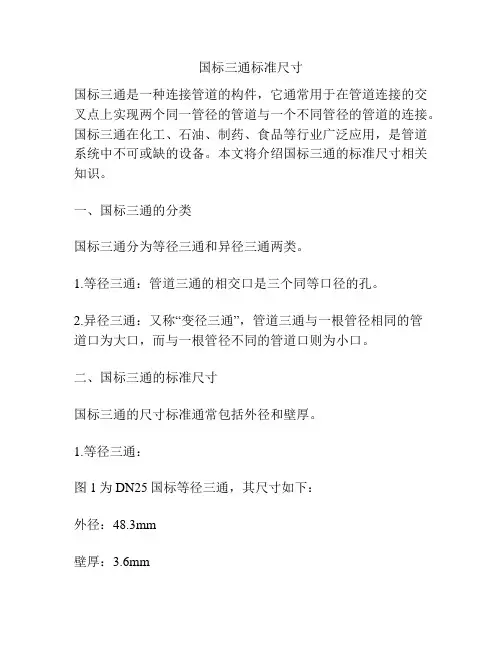

国标三通标准尺寸国标三通是一种连接管道的构件，它通常用于在管道连接的交叉点上实现两个同一管径的管道与一个不同管径的管道的连接。
国标三通在化工、石油、制药、食品等行业广泛应用，是管道系统中不可或缺的设备。
本文将介绍国标三通的标准尺寸相关知识。
一、国标三通的分类国标三通分为等径三通和异径三通两类。
1.等径三通：管道三通的相交口是三个同等口径的孔。
2.异径三通：又称“变径三通”，管道三通与一根管径相同的管道口为大口，而与一根管径不同的管道口则为小口。
二、国标三通的标准尺寸国标三通的尺寸标准通常包括外径和壁厚。
1.等径三通：图1为DN25国标等径三通，其尺寸如下：外径：48.3mm壁厚：3.6mm三通横管长度：89mm三通总长度：117mm图2为DN50国标等径三通，其尺寸如下：外径：60.3mm壁厚：4.0mm三通横管长度：114mm三通总长度：152mm图3为DN100国标等径三通，其尺寸如下：外径：114.3mm壁厚：6.0mm三通横管长度：184mm三通总长度：261mm2.异径三通：图4为DN100*50国标异径三通，其尺寸如下：大口外径：114.3mm大口壁厚：6.0mm小口外径：60.3mm小口壁厚：4.0mm三通横管长度：152mm三通总长度：261mm图5为DN150*100国标异径三通，其尺寸如下：大口外径：168.3mm大口壁厚：7.1mm小口外径：114.3mm小口壁厚：6.0mm三通横管长度：203mm三通总长度：337mm三、国标三通的制造材料国标三通常用的材料有碳钢、不锈钢、铜、铝、金属合金等。
1.碳钢：碳钢国标三通耐腐蚀性不如不锈钢，但价格相对便宜，适用于一些性能要求不高的管道系统。
2.不锈钢：不锈钢国标三通有良好的耐腐蚀性能和机械性能，适用于高要求的管道系统。
3.铜、铝、金属合金：这些材料的国标三通，耐腐蚀性能、机械性能均较好，但价格较高，使用范围较窄。
四、国标三通的应用场景国标三通是管道系统中的常用构件，广泛应用于化工、石油、制药、食品等行业。
pe异径三通尺寸规格表PE异径三通是一种常用的管道连接件，用于连接不同直径的管道。
它由聚乙烯（PE）材料制成，具有耐腐蚀、耐高温、耐压等优点，广泛应用于工业、建筑、农业等领域。
为了方便使用和选择，下面是一份PE异径三通尺寸规格表。
PE异径三通尺寸规格表型号外径（mm）大口径（mm）小口径（mm）20*25 20 25 2025*32 25 32 2532*40 32 40 3240*50 40 50 4050*63 50 63 5063*75 63 75 6375*90 75 90 7590*110 90 110 90110*125 110 125 110125*140 125 140 125140*160 140 160 140160*200 160 200 160200*225 200 225 200225*250 225 250 225250*315 250 315 250315*355 315 355 315355*400 355 400 355400*450 400 450 400450*500 450 500 450500*560 500 560 500以上是PE异径三通尺寸规格表，其中包含了常见的尺寸规格。
根据实际需要，可以选择合适的尺寸进行使用。
在选择尺寸时，需要考虑管道的直径、流量要求、工作压力等因素。
PE异径三通的安装非常简便，只需将管道的两端插入大口径和小口径的接口中，然后用扳手或扳手套将螺母拧紧即可。
在安装过程中，需要注意以下几点：1. 确保管道的两端切割平整，无毛刺和凹凸不平的情况，以免影响密封效果。
2. 在插入管道时，要确保插入深度适当，一般为管道直径的1/3至1/2。
3. 拧紧螺母时，要适度用力，不可过紧或过松，以免导致漏水或破坏管道。
PE异径三通具有良好的耐腐蚀性能，可以在酸碱、盐水等恶劣环境中使用。
同时，它还具有良好的耐压性能，能够承受一定的压力。
因此，它被广泛应用于化工、冶金、电力、建筑等行业。
PE异径三通尺寸规格表引言PE异径三通是一种常用的管道连接件，用于将三个不同尺寸的管道连接在一起，使流体能够在不同尺寸的管道之间流动。
本文将介绍PE异径三通的尺寸规格表，包括尺寸范围、材料、制造标准等方面的内容。
尺寸范围PE异径三通的尺寸范围通常由外径和壁厚两个参数确定。
下表列出了常见的PE异径三通尺寸规格及其对应的外径和壁厚。
尺寸（毫米）外径（毫米）壁厚（毫米）20x25x20 20 2.325x32x25 25 2.832x40x32 32 3.640x50x40 40 4.550x63x50 50 5.663x75x63 63 7.175x90x75 75 8.4材料PE异径三通通常采用聚乙烯（Polyethylene，PE）作为材料。
PE是一种高分子聚合物，具有较高的强度和耐腐蚀性，适用于各种管道系统。
PE材料通常具有以下特点：•耐化学腐蚀性：PE材料对酸、碱、盐等腐蚀性物质具有较好的耐受性，能够在各种环境中稳定运行。
•良好的耐磨性：PE材料具有较高的耐磨性，能够承受一定的摩擦和冲击。
•良好的耐压性：PE材料具有较高的耐压性，能够承受一定的压力。
•良好的耐低温性：PE材料具有良好的耐低温性，能够在低温环境中使用。
制造标准PE异径三通的制造通常遵循以下标准：•GB/T 13663.2-2018《聚乙烯（PE）管材和管件》：该标准规定了PE管材和管件的尺寸、质量要求、试验方法等内容，是PE异径三通制造的基本依据。
•CJ/T 189-2007《聚乙烯（PE）给水用管材和管件》：该标准是针对PE给水管材和管件制定的，其中包括了PE异径三通的相关要求，适用于给水系统中的管道连接。
以上标准保证了PE异径三通的制造质量和性能，确保其能够在实际应用中稳定可靠地工作。
应用领域PE异径三通广泛应用于各种管道系统中，常见的应用领域包括：1.给水系统：PE异径三通可用于城市给水管道、建筑物内部供水管道等。
2.排水系统：PE异径三通可用于城市排水管道、生活污水处理系统等。
大小头(异径接头)尺寸mm(GB12459 GB/T13401) (SH3408 SH3409)无缝同心异径接头无缝偏心异径接头焊制同心异径管焊制偏心异径管等径三通执行标准：GB12459 ,SHJ , HGJ,ANST,JIS,DIN,ISO,B16.5等,外形美观，表面平整光滑，耐酸碱，抗防腐，质感性能强，材质：304，304L,316,316L 等，使用压力:PN0.25MPa ,PN0.6MPa ,PN1.0MPa,PN1.6MPa ,PN2.5MPa 。
等径三通尺寸mm(GB12459,GB/T1401)（SH3408，SH3409）等径三通注：o本表仅列出等径三通尺寸，异径三通在表列公称通径范围均能生产。
o碟式绕筋焊制三通系列按GB87-1101标准（压力等级≤Mpa）生产。
o可按顾客图纸生产其他形式的三通。
90°长弯头材质为不锈钢304 316 304L 316L 409L 202 321、碳钢,低合金钢,合金钢等，用于制药，乳品，石油，啤酒，饮料，化工，水利，电力等，重量以产品理论重量为准。
180°长弯头适用介质为气体、液体、蒸汽;被广泛用于石油,化工,电利,建筑,水利等各种大型工程.产品质量符合出口及国家执行产品高压管件产品标准.产品工艺标准及质量控制：进料—理化—下料—热锻成型—热处理—检验—金加工—成品检验—标识—成品检验—标识—包装打字—发运.90°短弯头计算公式：0.0387*S(D-S)R/1000 式中 S=壁厚mm D=外径mm R=弯曲半径mm，90°短弯头（肘管）体积是对应中空管圆环体积的1/4。
180°短弯头是用优质碳素钢、不锈钢耐酸钢和低合金钢无缝管制作而成的。
主要用于管道安装中的一种连接管件,用于管道拐弯处的连接。
45°弯头主要用于管道安装中的一种连接管件,用于管道拐弯处的连接。
45°弯头的分类：1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，ppc等。
