九年级数学上册 第五章 投影与视图 2 视图(第1课时)教案 (新版)北师大版

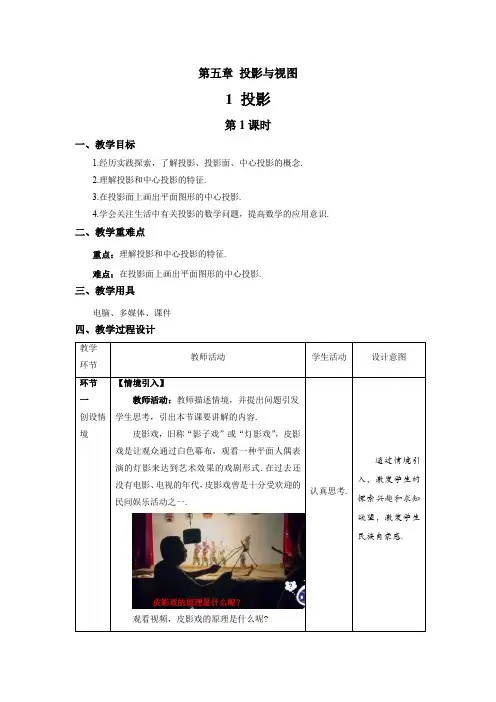

第五章投影与视图1 投影第1课时一、教学目标1.经历实践探索，了解投影、投影面、中心投影的概念.2.理解投影和中心投影的特征.3.在投影面上画出平面图形的中心投影.4.学会关注生活中有关投影的数学问题，提高数学的应用意识.二、教学重难点重点：理解投影和中心投影的特征.难点：在投影面上画出平面图形的中心投影.三、教学用具电脑、多媒体、课件四、教学过程设计【情境引入】教师活动：教师描述情境，并提出问题引发学生思考，引出本节课要讲解的内容.皮影戏，旧称“影子戏”或“灯影戏”，皮影戏是让观众通过白色幕布，观看一种平面人偶表演的灯影来达到艺术效果的戏剧形式.在过去还没有电影、电视的年代，皮影戏曾是十分受欢迎的民间娱乐活动之一.观看视频，皮影戏的原理是什么呢?【合作探究】教师出示问题，先让学生两两分组探究，再让学生简单讲解，最后教师用课件展示答案.问题：观察下列图片，说说影子是怎样形成的？预设答案：光的直线传播问题：观察下列图片，说说影子落在什么地方？预设答案：出现在平面上【归纳】小结：物体在光线的照射下，会在地面或某个平面上留下它的影子这就是投影.照射光线叫做投影线，投影所在的平面叫做投影面【思考】教师活动：教师出示问题，先让学生发散思维回答问题，再展示图片问题：举例说说生活中的投影.【探究】教师活动：教师出示需要探讨的问题，先让学生分好组，让学生动手充分讨论探究后再展示分析过程活动规则：前后六人为一组活动要求：（1）一人：固定手电筒（或台灯）一人：改变小棒或纸片的摆放位置和方向共同观察：它们的影子分别发生了什么变化？分析：固定手电筒或台灯改变小木棒或纸片的摆放位置和方向，影子的大小和形状都发生了变化.活动规则：前后六人为一组活动要求：（2）一人：固定小棒或纸片，一人：改变手电筒（或台灯）的摆放位置和方向共同观察：它们的影子分别发生了什么变化？分析：固定小棒或纸片，改变手电筒或台灯的摆放位置和方向，影子的大小和形状也都发生变化.【探究】教师活动：教师展示中心投影的概念并播放中心投影的形成过程，总结投影中心的确定方法.手电筒、路灯和台灯的光线可以看成是从一个点（点光源）发出的，这样的光线所形成的投影称为中心投影.结论：中心投影中的点光源的确定（中心投影法）：是将投影前后两个图形对应点连接相交于一点，这个点即为投影中心【探究】1.确定下图路灯灯泡的位置分析：连接物体和它影子的顶端所形成的直线必经过光源2.画出下图中路灯光线下木桩的影子分析：将路灯和木桩的顶端连线并延长，与地面相交的点即为木桩影子的顶端.【思考】1.高矮相同的两个人影子一定一样长吗？【追问】如果不一定，那么什么情况下他们的影子一样长？分析：高矮相同的两个人在这盏路灯下的影子不一定一样长，因为站的位置离路灯越近，影子越短，站的位置离路灯越远，影子越长.当两个人离路灯的距离是一样时，他们的影子一样长.2.高矮不同的两个人影子可能一样长吗？分析：只需要矮的人站的位置离路灯比高的人远即可.【归纳】教师活动：教师提出情境导入的问题（点击超链接视频）让学生用学过的方法来解决问题，再归纳总结学过的知识点.问题：同学们还记得情境导入中提到的问题皮影戏的原理吗？皮影戏是利用灯光的照射，把影子的影态反【典型例题】【例1】图是两棵小树在同一时刻的影子．请你在图中画出形成树影的光线.解：【例2】确定图中路灯灯泡的位置，并画出小飞飞在灯光下的影子解：【随堂练习】1.如图是两颗小树在同一灯光下的影子，请在下图中画出形成树影的光线，你能确定光源的位置吗？解：2.同一时刻，两根木棒的影子如图，请画出图中另一根木棒的影子.解：3.一个人在路灯下走动时，影子的长度与他到灯杆的距离有什么关系？分析：中心投影形成的影子(图形)会随着光源的方向和距离而变化.解：光源距人越近，影子就会越大，距离越远，影子就越小.以表格的形式呈现本节课所讲解的内容：。

第五章　投影与视图1　投影第1课时【教学目标】知识与技能:了解中心投影的含义,体会灯光下物体的影子在生活中的运用,体会灯光投影在生活中的实际价值.过程与方法:经历实践、探索的过程,能区别平行投影与中心投影条件下物体的投影.情感态度与价值观:通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.【重点难点】重点:了解中心投影的含义.难点:能根据灯光来辨别物体的影子,初步进行中心投影条件下物体与其投影之间的相互转化.【教学过程】一、创设情境投影现象调查(提前一周布置)以4人合作小组为单位,开展调查活动:(1)尽所能收集生活中各类投影现象(用电子图片形式呈现).(2)小组长整理所收集的图片,统一规格要求,交给数学教师.二、探索归纳教师课前整理、选择学生资,多媒体展示,选3—4个小组代表简单介绍,分析投影的光线特点(讲解太阳光线可以看成是平行光线).给展示图片编号,要求学生根据一定的标准进行分类(学优生可以先设定标准,再分类;学困生可以先分类,再根据自己的分类尝试写出分类的标准),通过对分类及标准的过程性加工,使学生明晰投影光线可以看成是从同一个点发出的投影叫中心投影,投影光线可以看成是平行光线的投影叫平行投影.结合中心投影的特点,完成对点光确定方法的学习.例题:确定图中路灯灯泡所在的位置.待绝大多数学生正确完成灯泡位置的确定,大部分学生在思考原理及步骤,部分学生开始书写原理及步骤时(确保学生有资可以交流),教师适时打断,引导学生讨论确定灯泡位置方法的原理和具体操作的步骤,并要求小组派代表进行班级交流(确保学生真正参与交流),使全班同学掌握作图原理及操作步骤,明晰对应点的正确找取是确定灯泡位置的关键.三、交流反思今天我最大的收获是……(从数学知识,数学方法和数学思想方面引导学生思考)四、检测反馈1.如图,一个广告牌挡住了路灯的灯泡.(1)确定图中路灯灯泡所在的位置;(2)在图中画出表示小赵身高的线段.2.两棵小树在一盏路灯下的影子如图所示.(1)确定该路灯灯泡所在的位置.(2)画出图中表示婷婷影长的线段.五、布置作业课本P128　习题5.1　第2、3题六、板书设计投影1.探究2.归纳分类:3.应用练习:例题七、教学反思1.多媒体的合理应用,可极大地激发学生的学习兴趣,提高教学效果.在本节课的“综合调查”和“情境引入”教学环节中,通过学生收集和用多媒体展示的人影、皮影、手影等的精彩图片,给学生以视觉冲击,产生了视觉和心理的震撼,这样在课堂“第一时间”抓住了学生的注意力、极大地激发了学生的学习热情,这十分有利于后面教学活动的开展,提高课堂教学效果.2.通过富有挑战性的“问题(或活动)”激发学生的探索欲望,培养创新精神,拓展思维能力.在本节课“合作学习,深入研究”“练习巩固,拓展提高”教学环节中活动设计,由简单的“模仿”到“创作设计”循序渐进、挑战性逐渐增大,不断激发学生的探索欲望,引人入胜,培养创新精神,提高拓展能力.关闭Word文档返回原板块。

第五章投影与视图2.视图(二)一、学情与教材分析1.学情分析学生在七年级已经学习了从三个不同的方向看小立方块图形，又在本章第一节学习了正投影，本节的第一课时学习了圆柱、圆锥、球及其组合图形的三种视图，初步了解了视图的作用，为进一步学习较复杂图形三种视图的画法打好了基础。

而经过7、8年级的数学学习，学生已经形成了一定的探究能力，思维形式也已经从一般的操作层面上升到了理性思考的层面，对平面与空间的感受更加深刻，具备了将空间图形从不同方面转化为平面图形的能力，这也为本节课的学习奠定了基础。

2.教材分析教科书基于学生对简单几何体三种视图认识的基础之上，提出了本课的具体学习任务：掌握棱柱（主要是三棱柱和四棱柱）的三种视图的画法，这是本课时主要的教学目标，本课《视图》的内容与立体几何有着密不可分的联系，因此本课时的教学不能仅仅是学生掌握最终的结果，还应注重得到结果的过程和对学生动手操作能力和合作交流意识的培养。

二、教学目标1.经历由直三棱柱和直四棱柱到其三种视图的转化过程，发现同一个几何体三种视图之间的关系.2.能根据几何体的俯视图尝试画出它的主视图和左视图.3.能根据简单组合体的实物图尝试画出它的主视图、左视图和俯视图.三、教学重难点重点：掌握正三棱柱的三种视图的画法，培养空间想象能力.难点：能根据几何体的俯视图尝试画出它的主视图和左视图.四、教法建议诱思导学、合作交流、归纳总结相结合，引导学生发现同一个几何体三种视图之间的关系. 五、教学过程（一）课前设计1.预习任务任务1：预习课:137—138页例题上面内容，回答问题：（1）三视图时从三个方面反映平面图形与立体图形的联系：主视图反应物体的_________，俯视图反应物体的__________，主视图反应物体的_________.（2）画一个几何体的三种是师徒时，看得见的轮廓线用_______，看不见的轮廓线用________. 任务2：观看视频：《视图》新知讲解00:00-00:20，体会三种视图的作法，完成课本139页随堂练习第2题，拍照上传.2.预习自测一.选择题1.有一个实物如图所示，那么它的主视图是（）.A. B. C. D.答案：B解析：解：正面看，它是中间小两头大的一个图形，里面有两条虚线，表示看不到的棱．故选B．点拨：细心观察图中几何体摆放的位置和形状，根据主视图是从正面看到的图象判定则可．2.如下图所示的几何体的俯视图应该是（）.A. B. C. D.答案：B解析：解：从上面看所得几何体的俯视图是矩形，且中间有一条实的竖线.故选：B．点拨：俯视图是从物体上面看所得到的图形，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．二.填空题3.一个工人师傅要制作某一工件，想知道工件的高，他须看到的视图是______或_______. 答案：主视图，左视图解析：解：要想知道工件的高，需从正面或左面看到高，因此需知道主视图或左视图．点拨：从正面看某一工件，看到的是工件的长和高，从左面看到的是工件的宽和高，从上面看到的是工件的长和宽，由此问题得解．解答此类问题，需要注意从三个方向看物体，所看的是到物体的哪些部分．三.解答题4.画出如下图所示立体图形的三视图.答案：解：如图所示：解析：从正面看下面是一个横着的长方形，上面是一个竖着的长方形；从左面看下面是一个横着的长方形，上面是一个三角形；从上面看是一个大正方形中右上一个小正方形．点拨：从正面看下面是一个横着的长方形，上面是一个竖着的长方形；从左面看下面是一个横着的长方形，上面是一个三角形；从上面看是一个大正方形中右上一个小正方形．(或点击“课前预习-名师预习”，选择“《视图（2）》预习自测”)（一）课堂设计1、情境引入导入1：同学们都见过这种纯净水水桶吧，那么你们会画如图摆放的两个纯净水水桶的三种视图吗？提问：（1）如何画一个几何体的三种视图？（2）三种视图分别反映几何体长、宽、高中的哪几方面？（3）画出下列几何体的三种视图：2、探究发现探究一：正三棱柱的三种视图画法如下图所示的是一个正三棱柱.问题1：你能想象出这个正三棱柱的主视图、左视图和俯视图吗？学生大胆猜想，教师多找几名学生发言。

第五章投影与视图5.1投影第1课时投影的概念与中心投影课题中心投影课型新授课教学目标1．经历实践、探索的过程，了解中心投影的含义，体会灯光下物体的影子在生活中的应用。

2．通过观察、想像，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化。

3．体会灯光投影在生活中的实际价值。

教学重点了解中心投影的含义。

教学难点在中心投影条件下物体与其投影之间相互转化的理解。

教学方法观察实践法教学后记教学内容及过程备注一、创设情境、操作感知皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲，表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐。

学生在灯光下做不同的手势，观察映射到屏幕上的表象。

学生小组合作，实验感悟。

概念：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面.做一做取一些长短不等的小棒和三角形、矩形纸片，用手电筒（或台灯）去照射这些小棒和纸片。

提问：（1）固定手电筒（或台灯），改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？（2）固定小棒和纸片，改变手电筒（或台灯）的摆放位置和方向，它们的影子发生了什么变化？学生小组合作，实验感悟。

概念：手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线所形成的投影称为中心投影。

二、范例学习、理解领会例1确定图5-1中路灯灯泡所在的位置。

学生观察屏幕，动手实验，找出灯泡的位置。

三、联系生活、丰富联想议一议图5-3,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?如果不一定,那么什么情况下他们的影子一样长?请实际试一试,并与同伴交流.继续探索：(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?学生交流、画图。

四、随堂练习课本随堂练习1、2五、课堂总结本节课让同学们通过实践、观察、探索。

了解中心投影的含义，学会进行中心投影条件下的物体与其投影之间的相互转化。
