FCD 11030 FCD 水利水电工程初步设计阶段设计断面水位流量关系曲线拟定大纲范本水利水电勘测设计标准化信息网1996年3月精选文档水电站初步设计阶段设计断面水位流量关系曲线拟定大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月精选文档目次1. 引言 (4)2. 设计依据文件和规范 (4)3. 基本资料 (5)4. 设计内容与方法 (6)5.专题研究 (8)6.应提供的设计成果 (9)7.附录A (10)8.附录B (12)9.附录C (14)精选文档1. 引言1.1 工程与河道概况工程位于省(区) 市(县) 乡村河(江)上。
工程设计标准为, 设计洪水流量为m3/s; 校核标准为, 校核洪水流量为m3/s。
坝址以上流域位于东经～; 北纬～之间。
坝址以上河道长度km, 集水面积km2, 纵比降。
坝址河段形势:提示：顺直或弯曲, 扩散或收缩, 急滩或石梁, 漫滩或分流, 回水顶托以及堤坝、桥梁, 分洪、决口等情况。
断面情况:提示：断面形状的单式或复式, 断面宽深比, 死水、回流, 河床组成及床面特性, 岸壁特性。
两岸滩地及其宽度, 滩地平面、纵面、横面形态, 床质及植被等。
1.2 基本要求(1) 设计断面水位流量关系曲线的绘制, 应以一定的实测资料为依据, 绘制所得的为工程修建前天然情况下的水位流量关系曲线。
(2) 水位流量关系曲线的高程应与工程设计采用同一基面。
(3) 本阶段所拟定的设计断面水位流量关系, 应在坝址待机实测低、中、高各级水位下的流量对其进行验证, 如较前一设计阶段成果改变较大时, 应有充分的论证。
(4) 工程修建后水位流量关系曲线的修正, 必要时应列专题作为专题研究内容。
2. 设计依据文件和规范2.1 有关本工程(或专业)的文件(1) 本工程预可行性研究报告及审批文件;(2) 本工程可行性研究报告及审批文件;精选文档(3) 水工、施工等专业提出的要求。
2019年21期方法创新科技创新与应用Technology Innovation and Application1概述水文资料整编工作中，流量资料整编是重中之重，流量资料整编的前提是水位流量关系曲线的绘制和确定。
曲线质量决定了流量资料的精度，准确定线是用水位资料推算连续流量资料的基础。
随着信息化技术在水文资料整编领域的普及应用，目前水位流量关系曲线绘制可通过多种水位流量关系曲线绘制方法实例分析胡艳娇1，黄琦1，田长涛2（1.黑龙江省大兴安岭水文局，黑龙江大兴安岭165000；2.黑龙江省伊春水文局，黑龙江伊春153000）摘要：针对水位流量关系曲线不同定线方法，以实例测站数据为基础，结合工作实际，分别采用手工方法定线、CAD 软件法和水文资料整编软件三种方式进行了对比分析。
从工作方式繁琐程度、工作效率和成果精度等方面，提出了三种方法的优越性和实用中的注意事项。
关键词：水位流量关系；定线分析；系统拟合；误差评定；对比分析中图分类号:P333文献标志码:A文章编号:2095-2945(2019)21-0132-02Abstract ：According to the different alignment methods of the relationship curve of water level and discharge ,based on the da ⁃ta of an example station ,combined with the working practice ,the manual alignment method ,CAD software method and hydrological data compilation software are adopted to make a comparative analysis.From the aspects of tedious working mode ,work efficiencyand result accuracy ,the superiority of the three methods and the matters needing attention in practice are put forward.Keywords ：relationship between water level and discharge;alignment analysis;system fitting;error evaluation;comparative analy ⁃sis作者简介：胡艳娇（1980-），女，黑龙江大兴安岭人，工程师，主要从事水文测验分析工作;黄琦（1978-），男，黑龙江大兴安岭人，工程师，主要从事水文预报和水文分析工作。
渠道断面水位-流量关系曲线率定分析杜坤（新源县水利局，新疆新源835800）摘要：以新疆维吾尔自治区西北部伊犁州新源县恰普河灌区续建配套与现代化改造工程为背景，在概述灌区渠道改建情况的基础上，进行了渠道最优断面选取的分析，并对渠道断面水位-流量关系曲线率定过程展开分析探讨。
灌溉渠道断面水位-流量关系曲线的率定结论可为灌溉用水量准确测量及灌区水资源调度制度优化提供科学依据，并为灌区生态文明建设提供水文监测基础性资料，提升灌区水文监测能力及服务水平。
关键词：渠道断面；水位-流量关系；曲线；率定中图分类号：TV133文献标识码：A文章编号：1673-8853（2023）10-0123-02Calibration Analysis of the Relationship Curve between Water Level and Discharge inChannel SectionDU Kun（Xinyuan Water Conservancy Bureau,Xinyuan835800,China）Abstract：Based on the continuation and modernization reconstruction project of the Qiapu River Irrigation Area in Xinyuan County,Ili Prefecture,Northwest Xinjiang Uygur Autonomous Region,the selection of the optimal channel section is analyzed on the basis of summarizing the reconstruction of the irrigation area.The calibration process of the relationship curve between water level and discharge in channel section is analyzed and discussed.The calibration conclusion of the water-discharge relationship curve of the irrigation canal section can provide scientific basis for the accurate measurement of irrigation water consumption and the optimization of water resource scheduling system in the irrigation area.It also provides basic hydrological monitoring data for the construction of ecological civilization in the irrigation area.The capacity and service level of hydrological monitoring in irrigation area have been improved.Key words：channel section；water-flow relationship；curve；calibration0引言随着中国农业灌区发展规模的不断增大，在渠道建立水量监测断面是提升水资源优化配置及利用效率的重要手段。

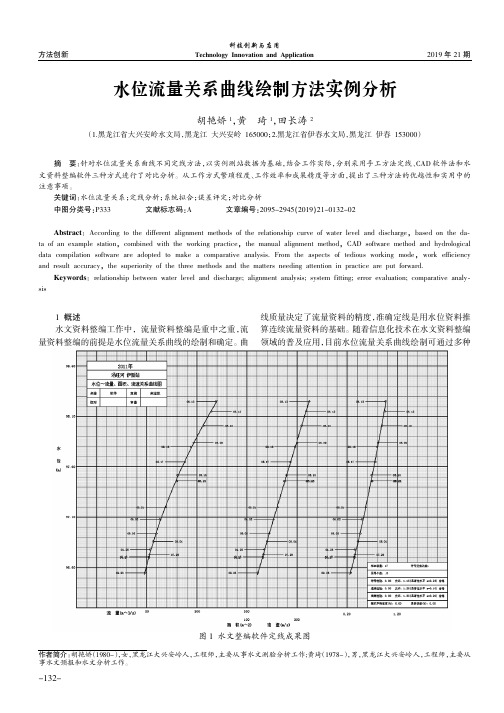

水位流量关系曲线绘制方法实例分析作者：胡艳娇黄琦田长涛来源：《科技创新与应用》2019年第21期摘要：针对水位流量关系曲线不同定线方法，以实例测站数据为基础，结合工作实际，分别采用手工方法定线、CAD软件法和水文资料整编软件三种方式进行了对比分析。
从工作方式繁琐程度、工作效率和成果精度等方面，提出了三种方法的优越性和实用中的注意事项。
关键词：水位流量关系；定线分析；系统拟合；误差评定；对比分析中图分类号：P333 文献标志码：A 文章编号：2095-2945（2019）21-0132-02Abstract： According to the different alignment methods of the relationship curve of water level and discharge， based on the data of an example station， combined with the working practice， the manual alignment method， CAD software method and hydrological data compilation software are adopted to make a comparative analysis. From the aspects of tedious working mode， work efficiency and result accuracy， the superiority of the three methods and the matters needing attention in practice are put forward.Keywords： relationship between water level and discharge； alignment analysis； system fitting； error evaluation； comparative analysis1 概述水文資料整编工作中，流量资料整编是重中之重，流量资料整编的前提是水位流量关系曲线的绘制和确定。

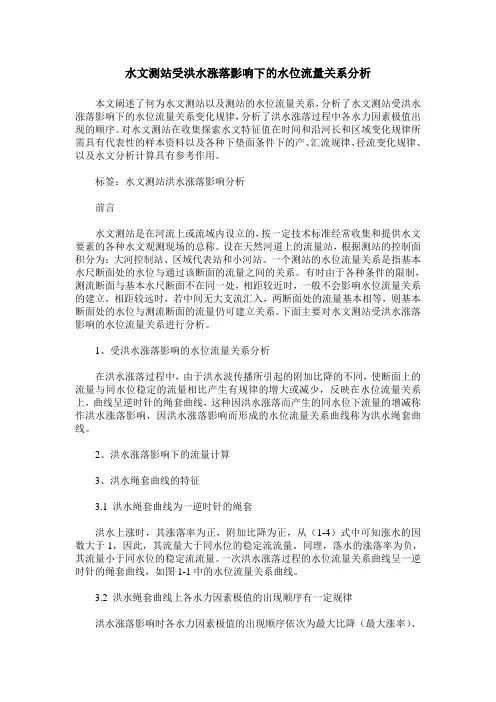

水文测站受洪水涨落影响下的水位流量关系分析本文阐述了何为水文测站以及测站的水位流量关系，分析了水文测站受洪水涨落影响下的水位流量关系变化规律，分析了洪水涨落过程中各水力因素极值出现的顺序。
对水文测站在收集探索水文特征值在时间和沿河长和区域变化规律所需具有代表性的样本资料以及各种下垫面条件下的产、汇流规律、径流变化规律、以及水文分析计算具有参考作用。
标签：水文测站洪水涨落影响分析前言水文测站是在河流上或流域内设立的，按一定技术标准经常收集和提供水文要素的各种水文观测现场的总称。
设在天然河道上的流量站，根据测站的控制面积分为：大河控制站、区域代表站和小河站。
一个测站的水位流量关系是指基本水尺断面处的水位与通过该断面的流量之间的关系。
有时由于各种条件的限制，测流断面与基本水尺断面不在同一处，相距较近时，一般不会影响水位流量关系的建立，相距较远时，若中间无大支流汇入，两断面处的流量基本相等，则基本断面处的水位与测流断面的流量仍可建立关系。
下面主要对水文测站受洪水涨落影响的水位流量关系进行分析。

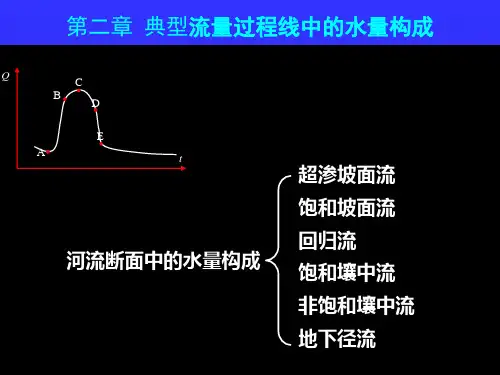

1、受洪水涨落影响的水位流量关系分析在洪水涨落过程中，由于洪水波传播所引起的附加比降的不同，使断面上的流量与同水位稳定的流量相比产生有规律的增大或减少，反映在水位流量关系上，曲线呈逆时针的绳套曲线，这种因洪水涨落而产生的同水位下流量的增减称作洪水涨落影响，因洪水涨落影响而形成的水位流量关系曲线称为洪水绳套曲线。
2、洪水涨落影响下的流量计算3、洪水绳套曲线的特征3.1 洪水绳套曲线为一逆时针的绳套洪水上涨时，其涨落率为正，附加比降为正，从（1-4）式中可知涨水的因数大于1，因此，其流量大于同水位的稳定流流量。
同理，落水的涨落率为负，其流量小于同水位的稳定流流量。
一次洪水涨落过程的水位流量关系曲线呈一逆时针的绳套曲线，如图1-1中的水位流量关系曲线。
3.2 洪水绳套曲线上各水力因素极值的出现顺序有一定规律洪水涨落影响时各水力因素极值的出现顺序依次为最大比降（最大涨率）、最大流速、最大流量、和最高水位反映在绳套曲线上，如图1-1所示。
珠江流域主要⽔⽂站设计洪⽔设计潮位及⽔位~流量关系2.1 流域暴⾬洪⽔特性2.1.1 暴⾬特性珠江流域地处我国南部低纬度地带，多属亚热带季风区⽓候，⽔汽丰沛，暴⾬频繁。
由于流域⼴阔，东部与西部、南部与北部以及上、下游之间的地⾯⾼程差异较⼤，地形、地貌变化复杂，⽓候及降⾬、暴⾬量级的差异和沿程变化极为明显。
1）暴⾬时程分布流域暴⾬主要由地⾯冷锋或静⽌锋、⾼空切变线、低涡和热带⽓旋等天⽓系统形成，强度⼤、次数多、历时长。
暴⾬多出现在4⽉～10⽉（约占全年暴⾬次数的58.0%），⼤暴⾬或特⼤暴⾬也多出现在此期间。
⼀次流域性的暴⾬过程⼀般历时7天左右，⽽⾬量主要集中在3天，3天⾬量占7天⾬量的80%～85%、暴⾬中⼼地区可达90%。
2）暴⾬空间分布暴⾬空间分布差别明显，⾬量通常由东向西递减，⼀般⼭地降⽔多，平原河⾕降⽔少，降⽔⾼值区多分布在较⼤⼭脉的迎风坡。
⼀年中⽇⾬量在50mm以上的天数，东江、北江中下游平均为9天～13天，桂北和桂南为4天～8天，滇、黔为2天～5天，滇东南为1天～2天。
3）暴⾬强度暴⾬强度的地区分布⼀般是沿海⼤、内陆⼩，东部⼤、西部⼩。
由于特定的⾃然环境和地形条件，流域暴⾬的强度、历时皆居于全国各⼤流域的前列。
绝⼤部分地区的24⼩时暴⾬极值都在200mm以上，暴⾬⾼值区最⼤24⼩时⾬量可达600mm以上，最⼤3天降⾬量可超过1000mm。
如柳江“96.7”⼤暴⾬，其中⼼最⼤24⼩时降⾬量达779mm（再⽼站），最⼤3天降⾬量达1336mm。
2.1.2 洪⽔特性流域洪⽔由暴⾬形成，按其影响范围的不同，可分为流域性洪⽔和地区性洪⽔。
流域性洪⽔主要由⼤⾯积、连续的暴⾬形成，洪⽔量级及影响区域较⼤，如珠江流域的1915年洪⽔和1994年洪⽔等。
地区性洪⽔由局部性暴⾬形成，暴⾬持续时间短，笼罩⾯积较⼩，相应洪⽔具有峰⾼、历时短的特点，破坏性较⼤，但影响范围相对较⼩，如1988年8⽉的柳江洪⽔、1982年5⽉的北江洪⽔等。

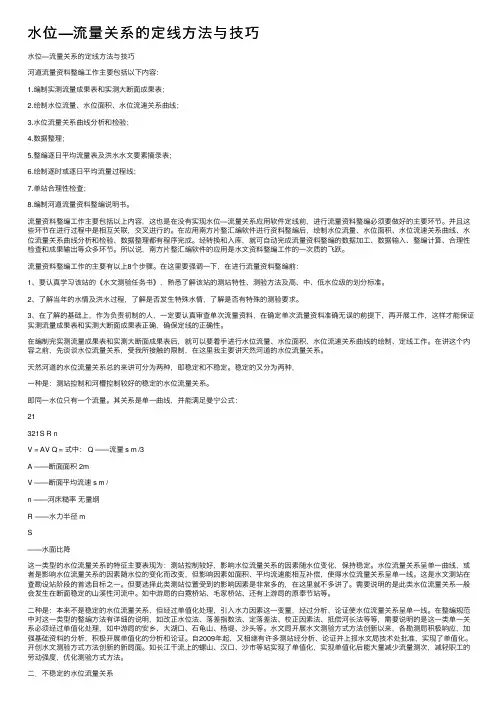

⽔位—流量关系的定线⽅法与技巧⽔位—流量关系的定线⽅法与技巧河道流量资料整编⼯作主要包括以下内容：1.编制实测流量成果表和实测⼤断⾯成果表；2.绘制⽔位流量、⽔位⾯积、⽔位流速关系曲线；3.⽔位流量关系曲线分析和检验；4.数据整理；5.整编逐⽇平均流量表及洪⽔⽔⽂要素摘录表；6.绘制逐时或逐⽇平均流量过程线；7.单站合理性检查；8.编制河道流量资料整编说明书。
流量资料整编⼯作主要包括以上内容，这也是在没有实现⽔位—流量关系应⽤软件定线前，进⾏流量资料整编必须要做好的主要环节。
并且这些环节在进⾏过程中是相互关联，交叉进⾏的。
在应⽤南⽅⽚整汇编软件进⾏资料整编后，绘制⽔位流量、⽔位⾯积、⽔位流速关系曲线、⽔位流量关系曲线分析和检验、数据整理都有程序完成。
经转换和⼊库，就可⾃动完成流量资料整编的数据加⼯、数据输⼊、整编计算、合理性检查和成果输出等众多环节。
所以说，南⽅⽚整汇编软件的应⽤是⽔⽂资料整编⼯作的⼀次质的飞跃。
流量资料整编⼯作的主要有以上8个步骤。
在这⾥要强调⼀下，在进⾏流量资料整编前：1、要认真学习该站的《⽔⽂测验任务书》，熟悉了解该站的测站特性、测验⽅法及⾼、中、低⽔位级的划分标准。
2、了解当年的⽔情及洪⽔过程，了解是否发⽣特殊⽔情，了解是否有特殊的测验要求。
3、在了解的基础上，作为负责初制的⼈，⼀定要认真审查单次流量资料，在确定单次流量资料准确⽆误的前提下，再开展⼯作，这样才能保证实测流量成果表和实测⼤断⾯成果表正确，确保定线的正确性。
在编制完实测流量成果表和实测⼤断⾯成果表后，就可以要着⼿进⾏⽔位流量、⽔位⾯积、⽔位流速关系曲线的绘制、定线⼯作。
在讲这个内容之前，先谈谈⽔位流量关系，受我所接触的限制，在这⾥我主要讲天然河道的⽔位流量关系。
天然河道的⽔位流量关系总的来讲可分为两种，即稳定和不稳定。
稳定的⼜分为两种，⼀种是：测站控制和河槽控制较好的稳定的⽔位流量关系。
即同⼀⽔位只有⼀个流量。
月潭水文站水位流量关系曲线拟合模型初步研究作者：范吉鹏来源：《科学与技术》2018年第27期摘要：通过对月潭水文站2016年实测资料分析，在不同的数学模型中选择合适模型拟合关系曲线。
选定后利用规范要求对适配数学模型进行检验，计算出关系曲线各项控制指标是否满足规范要求，分析模型对以后使用及日常监测提出一定的要求。
关键词：月潭水文站；水位流量；关系曲线拟合；曲线检验1 概述水位和流量是防汛减灾、水资源开发利用和保护最重要的水文要素。
水位要素通常可以通过人工观测、自记水位计和遥测等手段获容易地的获得，而流量要素是从水位流量关系曲线上，用相应水位查读得出。
在水文分析和计算中，水位与流量之间的关系的分析是最基本的，水位流量关系曲线的质量控制了流量数据的质量。
水位流量关系线的手动绘制是非常耗时和费力的，但这又是水文工作中不可或缺的基本工作。
拟合曲线法是近年来确定水位与流量关系的一种新方法。
该方法利用计算机求解出拟合曲线方程，通过拟合曲线方程可以快速地求出瞬时流量，工作过程精确、迅捷、方便。
月潭水文站属钱塘江流域新安江水系率水干流，流域面積954km2，属于二类精度站。
该站测验河段顺直，河床冲淤较小，河道断面变化不大，Z～Q关系单一。
断面下游有一弯道，下游约800m处有一急滩，枯水受其控制；下游约5.6km处有一为灌溉而建造的大坝，中高水及部分低水受其控制；另受上游毕村电站发电调节和下游抽水灌溉影响，低枯水测次水位级不易掌握。
本文以2016年率水河月潭站1月至10月第一条关系曲线的流量数据为例，分析了曲线拟合方法。
2曲线拟合的线型选择过去曾做过不少尝试将单一水位流量关系曲线拟合，用一个特定的数学关系式来表示。
人们所用过的数学模型有幂指数型、抛物线型、浮动多项式等等。
《水文资料整编规范（SL247-2012）》规定：单一曲线法推流，应结合测站特性，应用插值法或通过选用适当的数学模型来拟合曲线，用水位推算流量。
规范中推荐的数学模型包括指数方程、对数方程和多项式方程。
北京建筑工程学院教材建设项目《水文学》习题集参考答案环能学院市政工程系北京建筑工程学院2010.12目录第一章绪论 (1)第二章水文学的一般概念与水文测试 (5)第三章水文统计基本原理与方法 (18)第四章年径流及洪、枯径流 (33)第五章降雨资料的收集与整理 (50)第六章小流域暴雨洪峰流量的计算 (54)第一章绪论一、填空题1.水文现象是指（地球上的水受外部作用而产生的永无休止的运动形式）。
2.水文学是研究自然界各种水体的（存在）（分布）（循环）（物理化学性质）及（环境因素）的变化规律，预测、预报各水文现象变化情势的一门水利学科。
3.水文循环的重要环节有（降水）、（蒸发）、（渗流）和（径流）。
4.按水文循环的规模和过程不同，水文循环可分为（大）循环和（小）循环。
5.自然界中，海陆之间的水文循环称（大循环），海洋或陆面局部的水循环称（小循环）。
6.工程水文学是水文学的一个重要分支，为（工程规划设计）、（施工建设）和（运行管理）提供水文依据的一门科学。
工程水文学的内容，根据在工程设计、施工、管理中的作用，基本可分为两个方面（水文分析与计算）和（水文预报）。
7.水资源是水文循环使陆地一定区域内平均每年产生的淡水量，通常用（多年平均年降雨量）和（多年平均年径流量）描述。
8.水文现象变化的基本规律可分为二个方面，它们是（成因规律）和（统计规律）。
根据水文现象变化的基本规律，水文计算的基本方法可分为（成因分析法）和（数理统计法）。
9.水文现象具有时程变化的（周期性）与（随机性）的对立统一，地区分布的（相似性）与（特殊性）的对立统一。
二、选择题1. 水文现象的发生[ d ]。
a 完全是偶然性的b 完全是必然性的c 完全是随机性的d 既有必然性也有随机性2. 水文分析与计算，是预计水文变量在[ c ]的概率分布情况。
a 任一时期内b 预见期内c 未来很长很长的时期内d 某一时刻3. 水文预报，是预计某一水文变量在[ b ]的大小和时程变化。
2021年第2期水科学与工程技术19大数据思维下的水位流量关系无线推流方法张英骏，刘林娟(河北省秦皇岛水文勘测研究中心，河北秦皇岛066004)摘要：针对水位流量关系定线推流的复杂性，受大数据思维的启发,用密集的数据替代数学公式的模式，由计算机对收集的尽量多和新的实测水位流量数据两两直线内插后加权平均，直接得到推流流量结果，即无线推流方法，在实际应用中简单、快捷、灵活、可信#虽然同流量资料整编要求脱节，但也应算是资料整编的一点创新，是推动水文基层业务工作现代化、信息化的具体尝试#关键词：大数据思维；两两内插；加权平均；无线推流中图分类号：TV122文献标识码：B文章编号:1672-9900(2021)02-0019-04D01：10.19733/ki.1672-9900.2021.02.06No line plug flow method of stage-discharge relationship basedon big data thinkingZHANG Yingjun,LIU Linjuan(Qinhuangdao Hydrologic Survey and Research Center of Hebei Province,Qinhuangdao066004,China) Abstract:Due to the complexity of fixed line,plug flow of stage-discharge relationship and enlightened from big data thinking,replacing mathematical formulas with dense data,plug flow is obtained indirectly by weighted averaging of more new measured water level and discharge data collected by computer after interpolation of two straight lines,called no line plug flow method,which is simple,fast, flexible and credible.Although it is out of the requirement of compiling flow data,it should also be regarded as an innovation of compiling data and a concrete attempt to promote the modernization and informatization of basic hydrological work.Key words:big data thinking；two interpolation；weighted average；no line plug flow天然河流中的水位流量关系有时呈现单一关系，即稳定的水位流量关系；有时呈现复杂关系,即不稳定的水位流量关系。
水位～流量关系曲线拟合实例分析文章以永翠河带岭站实测流量资料为例，对该站水位～流量关系曲线进行了函数模型公式拟合分析。
分别采用线性回归和一元图解分析的方法对该站2014年水位～流量关系线进行了公式拟合，得出了拟合关系式并对不同关系类型函数进行了拟合精度对比分析，提出了计算机拟合曲线方程与人工定线推算流量的优缺点及实际工作中对拟合公式的使用建议。
标签：永翠河带岭站；水位～流量关系曲线；曲线拟合方程；人工定线；对比分析1 水位～流量关系曲线介绍流域流量资料在各类水利工程和水资源规划设计工作中发挥着不可替代的重要作用。
水文站测到的流量值是针对某一水位级的瞬时流量，因单次流量测验工作量较大，历时较长，而水位观测简单快捷，为了准确地获得河流任一水位下的实时流量值，往往采用测站水位～流量关系曲线来间接查得瞬时流量。
这种利用测站畅流期各实测流量数据与其同时对应的水位来建立的相关线就称为水位～流量关系曲线。
传统的水位～流量关系曲线定线方法为人工绘图，按相关规范要求首先分别绘制水位～流速、水位～面积曲线，然后据此绘制水位～流量曲线，根据曲线上不同水位级来查读流量。
这种方法虽然得到的流量数值精度较高，但也存在工作量大，效率较低的问题，尤其在一些临时性推算河道流量数据时这种方法非常不便。
文章利用计算机来拟合分析水位～流量函数关系公式，利用关系式可以立即算出某个水位下的河道流量，应用时非常方便快捷。
2 曲线拟合实例应用分析2.1 应用条件分析对水位～流量关系曲线进行公式拟合分析的基本要求是河道横断面必须相对稳定，同一水位级下年内、年际断面面积变化较小，河床冲刷现象不显著，年内水位～流量关系曲线呈单一线型，这样才能使拟合公式具有较长时段的使用性。
实例流域水文站多年断面和水位～流量关系曲线变化情况见表1、图1和图2。
由表1可知，各级水位下断面面积、流量平均偏差分别为4.9%和8.6%，可以说明测站断面年际间变化程度较小，满足水位～流量关系线公式拟合的条件要求。
