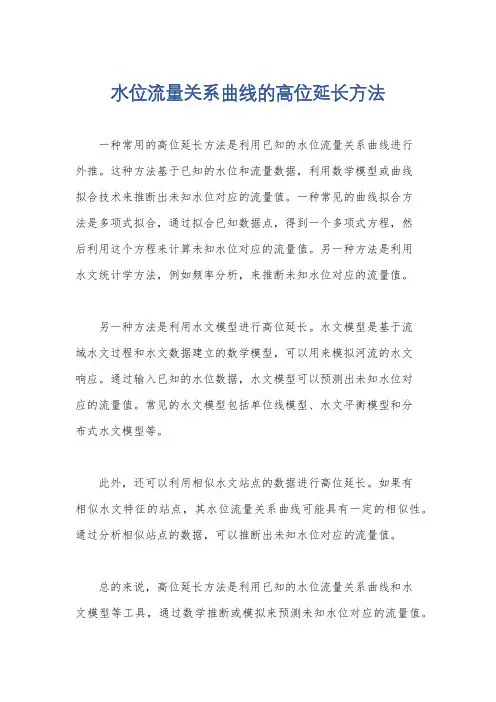

水位流量关系曲线的高位延长方法
一种常用的高位延长方法是利用已知的水位流量关系曲线进行
外推。
这种方法基于已知的水位和流量数据，利用数学模型或曲线
拟合技术来推断出未知水位对应的流量值。
一种常见的曲线拟合方
法是多项式拟合，通过拟合已知数据点，得到一个多项式方程，然
后利用这个方程来计算未知水位对应的流量值。
另一种方法是利用
水文统计学方法，例如频率分析，来推断未知水位对应的流量值。
另一种方法是利用水文模型进行高位延长。
水文模型是基于流
域水文过程和水文数据建立的数学模型，可以用来模拟河流的水文
响应。
通过输入已知的水位数据，水文模型可以预测出未知水位对
应的流量值。
常见的水文模型包括单位线模型、水文平衡模型和分
布式水文模型等。
此外，还可以利用相似水文站点的数据进行高位延长。
如果有
相似水文特征的站点，其水位流量关系曲线可能具有一定的相似性。
通过分析相似站点的数据，可以推断出未知水位对应的流量值。
总的来说，高位延长方法是利用已知的水位流量关系曲线和水
文模型等工具，通过数学推断或模拟来预测未知水位对应的流量值。
在实际应用中，需要根据具体情况选择合适的方法，并结合实地观测数据进行验证和修正，以确保预测结果的准确性和可靠性。
水位流量关系曲线绘制水位流量关系曲线是描述水流在不同水位下的流量变化的曲线图。
它是水文学中常用的图表之一，有助于了解河流、湖泊等水体的水动力特征和水力计算。
水位流量关系曲线的绘制是基于一系列水位和相应流量的测量数据。
在绘制过程中，通常将水位作为横轴，流量作为纵轴，并使用合适的比例来确保曲线图的准确性和可读性。
在开始绘制之前，首先需要收集所需的水位和流量数据。
这些数据可以通过水文测站、水位计、流量计等设备进行实时监测，也可以通过历史记录或其他现有的水文数据进行获取。
收集到的数据应包含水位和相应的流量数值。
绘制水位流量关系曲线可以使用各种工具，如电子表格软件、数学绘图软件或手工绘图等。
下面是一种常见的绘制方法：1.数据整理与处理：将收集到的水位和流量数据整理成适合绘图的格式。
通常可以将数据按照水位从小到大的顺序排列，并将相应的流量数值对应在纵轴上。
2.绘制坐标轴：在绘图纸上绘制横轴（水位轴）和纵轴（流量轴）。
根据数据的范围和数量，确定合适的刻度和轴标签，以确保曲线图的准确性和可读性。
3.绘制数据点：使用收集到的水位和流量数据，在坐标轴上标记相应的数据点。
一般情况下，可以使用点、圆圈或十字等符号来表示数据点，并在每个数据点上标注相应的数值。
4.连接数据点：使用光滑曲线或折线等方法，将所有的数据点连接起来。
连接的方式可以根据实际情况进行选择，一般来说，使用光滑曲线可以更好地反映水位和流量之间的关系。
5.添加辅助信息：为了增加曲线图的可读性和准确性，可以添加一些辅助信息。
例如，可以添加曲线图的标题、坐标轴的标签、单位等。
此外，还可以添加水位流量关系的特征点或断面示意图等。
完成以上步骤后，就可以得到一条水位流量关系曲线。
通过曲线图的观察和分析，可以了解水位和流量之间的关系，进一步研究水体的水力特性和水文变化。
绘制水位流量关系曲线在水文学研究和水资源管理中具有重要的应用价值。
它可以帮助工程师和研究人员了解河流、湖泊等水体的水动力特性，评估洪水风险和水资源利用，优化水流调控和水利工程的设计等。
excel水位流量关系曲线
在Excel中绘制水位流量关系曲线，可以按照以下步骤进行：
1. 准备数据：首先需要准备一组关于水位和流量的数据。
这些数据应该包括水位和流量的值，以及它们对应的测量时间或地点等信息。
2. 创建散点图：在Excel中，选择需要绘制散点图的数据区域，然后点击“插入”菜单中的“图表”工具。
在弹出的“图表向导”窗体中，选择“标准类型”选项卡的“xy散点图”。
这样就可以创建一个散点图，其中X轴代表水位，Y轴代表流量。
3. 调整图表设置：可以通过点击图表中的各个部分来调整其颜色、形状、大小等设置。
还可以通过点击图表右上角的“+”号来添加标题、坐标轴标签等元素。
4. 添加趋势线：在Excel的散点图中，可以通过点击右键菜单中的“添加趋势线”选项来添加一条趋势线。
趋势线可以帮助我们分析数据的趋势和规律，从而更好地理解水位流量之间的关系。
5. 调整趋势线的参数：在添加趋势线后，可以通过点击趋势线来调整其参数，如类型、颜色、线宽等。
还可以通过点击趋势线上的数据点来调整其位置和大小。
6. 保存图表：最后，可以将图表保存为图片或PDF格式，以便在其他地方使用或分享。
需要注意的是，绘制水位流量关系曲线需要一定的数据和经验积累。
如果数据量较小或不规律，那么绘制的曲线可能不够准确或没有意义。
因此，在绘制曲线之前，需要对数据进行充分的分析和处理。
渠道断面水位-流量关系曲线率定分析杜坤（新源县水利局，新疆新源835800）摘要：以新疆维吾尔自治区西北部伊犁州新源县恰普河灌区续建配套与现代化改造工程为背景，在概述灌区渠道改建情况的基础上，进行了渠道最优断面选取的分析，并对渠道断面水位-流量关系曲线率定过程展开分析探讨。
灌溉渠道断面水位-流量关系曲线的率定结论可为灌溉用水量准确测量及灌区水资源调度制度优化提供科学依据，并为灌区生态文明建设提供水文监测基础性资料，提升灌区水文监测能力及服务水平。
关键词：渠道断面；水位-流量关系；曲线；率定中图分类号：TV133文献标识码：A文章编号：1673-8853（2023）10-0123-02Calibration Analysis of the Relationship Curve between Water Level and Discharge inChannel SectionDU Kun（Xinyuan Water Conservancy Bureau,Xinyuan835800,China）Abstract：Based on the continuation and modernization reconstruction project of the Qiapu River Irrigation Area in Xinyuan County,Ili Prefecture,Northwest Xinjiang Uygur Autonomous Region,the selection of the optimal channel section is analyzed on the basis of summarizing the reconstruction of the irrigation area.The calibration process of the relationship curve between water level and discharge in channel section is analyzed and discussed.The calibration conclusion of the water-discharge relationship curve of the irrigation canal section can provide scientific basis for the accurate measurement of irrigation water consumption and the optimization of water resource scheduling system in the irrigation area.It also provides basic hydrological monitoring data for the construction of ecological civilization in the irrigation area.The capacity and service level of hydrological monitoring in irrigation area have been improved.Key words：channel section；water-flow relationship；curve；calibration0引言随着中国农业灌区发展规模的不断增大，在渠道建立水量监测断面是提升水资源优化配置及利用效率的重要手段。
水位流量关系曲线是表示水位与相应流量之间关系的曲线。
以下是一种可能的步骤来绘制水位流量关系曲线：
收集数据：首先，你需要收集一些关于水位和流量的数据。
这些数据通常来自于水文监测站或其他相关机构。
确保你的数据包含不同水位下的流量信息。
数据整理：清理你的数据，确保没有错误或异常值。
对于缺失的数据，你可能需要进行插值或用合适的方法进行填充。
选择合适的图表类型：在绘制水位流量关系曲线时，通常使用散点图或折线图来表示。
散点图可以展示数据的分布，而折线图可以显示数据的变化趋势。
创建图表：使用你选择的绘图软件或工具（如Excel、Python的matplotlib 等）创建图表。
在图表中，x轴表示水位，y轴表示流量。
添加趋势线或拟合曲线：为了更好地理解水位和流量之间的关系，你可以添加一条趋势线或拟合曲线到图表上。
这可以帮助你识别流量的变化趋势。
分析和解释：分析图表，解释水位和流量之间的关系。
你可以尝试找出流量随着水位变化的规律，这在水文学、水力学等领域中是非常重要的。
共享和讨论：将你的图表分享给其他人，并就你的发现进行讨论。
这将有助于你了解其他人的观点和意见，并进一步深化你对水位流量关系的理解。
以上是一种通用的方法来绘制水位流量关系曲线。
具体的方法可能会因你的数据和需求而有所不同。
如果你有更具体的问题或需要更详细的指导，欢迎随时向我询问！。

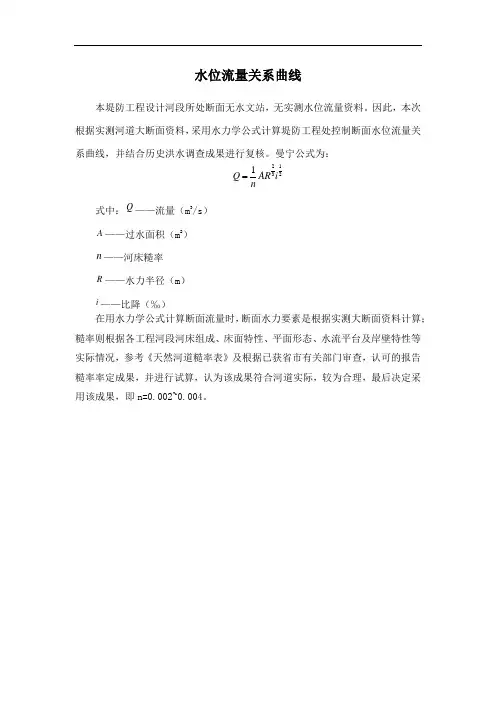

水位流量关系曲线
本堤防工程设计河段所处断面无水文站，无实测水位流量资料。
因此，本次根据实测河道大断面资料，采用水力学公式计算堤防工程处控制断面水位流量关系曲线，并结合历史洪水调查成果进行复核。
曼宁公式为：
2132
1Q AR i n
式中：Q ——流量（m 3/s ）
A ——过水面积（m 2）
n ——河床糙率
R ——水力半径（m ）
i ——比降（‰）
在用水力学公式计算断面流量时，断面水力要素是根据实测大断面资料计算；糙率则根据各工程河段河床组成、床面特性、平面形态、水流平台及岸壁特性等实际情况，参考《天然河道糙率表》及根据已获省市有关部门审查，认可的报告糙率率定成果，并进行试算，认为该成果符合河道实际，较为合理，最后决定采用该成果，即n=0.002~0.004。
标准断面和水位流量关系曲线标准断面是指河流或渠道横截面的几何形状和尺寸，在水文学中常用来描述河道的形态特征。
水位流量关系曲线（也称为流量-水位曲线或流量-水深曲线）是指在给定的河道断面上，不同水位对应的流量关系的图表或曲线。
标准断面和水位流量关系曲线之间存在着密切的关系。
下面我将从多个角度来解释这个关系。
1. 河道形态特征，标准断面可以提供河道的几何形状和尺寸信息，包括河道的宽度、深度、横截面积等。
这些几何特征直接影响着水位流量关系曲线的形状和斜率。
一般来说，河道断面越宽、越深，对应的水位上升时流量的增加越快。
2. 水力特征，标准断面也反映了河道的水流情况，包括流速、流态等。
水位流量关系曲线的形状受到河道水力特征的影响。
例如，当河道断面较窄且水流速度较快时，水位上升时流量的增加可能更加剧烈。
3. 河道状况变化，标准断面和水位流量关系曲线之间的关系还受到河道状况的变化影响。
当河道发生漫滩、淤积或冲刷等变化时，标准断面会发生改变，从而影响水位流量关系曲线的形状和位置。
4. 水文调查和模型应用，通过实地水文调查和测量，可以获取不同水位下的流量数据，进而绘制出水位流量关系曲线。
这些曲线对于水文模型的建立和水资源管理具有重要意义。
标准断面提供了水位测量点的位置和河道断面的几何信息，为水位流量关系曲线的测算和应用提供了基础数据。
综上所述，标准断面和水位流量关系曲线之间存在着紧密的联系。
标准断面提供了河道的形态特征和水力特征，而水位流量关系曲线则反映了不同水位下的流量变化情况。
这两者相互依存，共同构成了水文学中重要的研究内容。

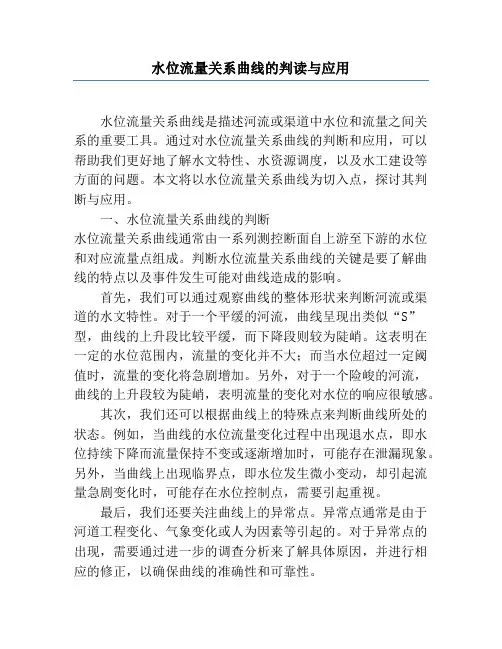

水位流量关系曲线的判读与应用水位流量关系曲线是描述河流或渠道中水位和流量之间关系的重要工具。
通过对水位流量关系曲线的判断和应用，可以帮助我们更好地了解水文特性、水资源调度，以及水工建设等方面的问题。
本文将以水位流量关系曲线为切入点，探讨其判断与应用。
一、水位流量关系曲线的判断水位流量关系曲线通常由一系列测控断面自上游至下游的水位和对应流量点组成。
判断水位流量关系曲线的关键是要了解曲线的特点以及事件发生可能对曲线造成的影响。
首先，我们可以通过观察曲线的整体形状来判断河流或渠道的水文特性。
对于一个平缓的河流，曲线呈现出类似“S”型，曲线的上升段比较平缓，而下降段则较为陡峭。
这表明在一定的水位范围内，流量的变化并不大；而当水位超过一定阈值时，流量的变化将急剧增加。
另外，对于一个险峻的河流，曲线的上升段较为陡峭，表明流量的变化对水位的响应很敏感。
其次，我们还可以根据曲线上的特殊点来判断曲线所处的状态。
例如，当曲线的水位流量变化过程中出现退水点，即水位持续下降而流量保持不变或逐渐增加时，可能存在泄漏现象。
另外，当曲线上出现临界点，即水位发生微小变动，却引起流量急剧变化时，可能存在水位控制点，需要引起重视。
最后，我们还要关注曲线上的异常点。
异常点通常是由于河道工程变化、气象变化或人为因素等引起的。
对于异常点的出现，需要通过进一步的调查分析来了解具体原因，并进行相应的修正，以确保曲线的准确性和可靠性。
二、水位流量关系曲线的应用水位流量关系曲线不仅可以帮助我们了解河流或渠道的水文特性，还可以应用于水资源调度、水工建设以及水灾预警等方面。
首先，水位流量关系曲线在水资源调度方面具有重要作用。
我们可以利用曲线预测不同水位下的流量变化，进而进行水资源的合理分配和利用。
例如，当水位达到一定高度时，根据曲线可以预测出流量的增加趋势，从而及时增加水库泄洪流量，防止水库溃坝。
其次，水位流量关系曲线在水工建设方面的应用也十分广泛。
用Excel进行水位～流量关系曲线检验何建华发布时间：2021-11-04T01:16:47.966Z 来源：基层建设2021年第24期作者：何建华[导读] 水位～流量关系曲线检验是水文资料整编工作的一项主要内容河南省周口水文水资源勘测局摘要：，通过资料整编，可以查找出流量测验中的问题，反映出测验成果及误差，从面进行校正与改进。
关键词：水位；流量；检验正文：一、概述水位～流量关系曲线检验是水文资料整编工作的一项主要内容，在国际标准中，对水位流量关系曲线有四种检验：即符号检验、适线检验、偏离数值检验，和t检验，也叫学生氏检验。
前三种主要用于单一水位流量关系曲线，t检验适用于流量间测站的校测资料检验，以判断原用水位流量关系曲线是否需要重新确定；也适用于相邻年份的水位流量关系曲线或相邻时段的临时曲线是分开或合并定线的判断。
水文资料整编时经常用到的是前三种检验，即：符号检验、适线检验、偏离数值检验，近年来，随着电脑普及应用，利用Excel进行三种检验已成为趋势，通过运用count、countif、if、stdev、average等函数来设置计算公式后，只要将全年实测流量及相应查线流量数据手工输入后，这三种检验结果及关系测点的标准差等便会自动生成，使三种检验的计算准确简便。
针对这几种方法现介绍如下：二、三种检验原理1.符号检验主要检验所定水位流量关系曲线两侧测点数目分配是否均衡合理，借以判断曲线定的是否正确。
应用公式：（1）其中：u——为统计量k——正号或负号个数，n——为测点总数，p、q——正、负号概率，各为0.5，*——连接改正数（离散型换为连续型）具体方法为按给定的显著性水平a=0.25，查得相应临界值U1－a／2=1.15，与计算的U值相比较。
如果U<U1－a／2，则认为合理，即接受原假设；如果U>=U1－a／2，则认为不合理，即拒绝原假设。
2.适线检验按水位递升次序检验实测点偏离曲线正负符号的排列情况，借以检验定线有无明显系统偏离。
水位流量关系曲线的判读与应用1. 引言水位流量关系曲线是描述河流水位与流量之间关系的重要工具。
通过分析水位流量关系曲线，我们可以了解河流的水文特征，预测洪水情况，评估水资源利用情况等。
本文将深入探讨水位流量关系曲线的判读与应用，并介绍一些常用的方法和工具。
2. 水位流量关系曲线的构建水位流量关系曲线是通过采集河流的水位和相应的流量数据，然后将其绘制成图表的方式来表示的。
通常，我们需要连续地测量水位和流量数据，并根据这些数据绘制水位流量关系曲线。
数据的采集可以使用水位计、流速计等设备进行，也可以通过水文测站等渠道获取。
3. 水位流量关系曲线的判读方法水位流量关系曲线的判读是指通过分析曲线上的特征和趋势，来了解河流的水文特征和水动力特性。
以下是一些常用的水位流量关系曲线判读方法：3.1 水位流量曲线的形态通过观察水位流量曲线的形态，我们可以了解河流的性质。
常见的水位流量曲线形态有单调递增、单调递减、S形曲线等。
单调递增的曲线表明水位与流量成正比，而单调递减的曲线则表明水位与流量成反比。
S形曲线则表示流量与水位之间存在一定的阈值效应。
3.2 水位流量曲线的斜率水位流量曲线的斜率反映了河流的输运能力和水力特性。
曲线的斜率越陡，表示单位水位变化所对应的流量变化越大，即河流的输运能力越强。
通过计算斜率，我们可以评估河流的水力特性，并据此进行水资源规划和水能开发等工作。
3.3 水位流量曲线的拐点水位流量曲线上的拐点表明河流的水动力特性发生了变化。
通过分析拐点的位置和数量，我们可以了解河流的耗散能力和水动力稳定性。
拐点的位置越靠近曲线的起始点，表示河流的耗散能力越强，水动力稳定性越好。
3.4 水位流量曲线的曲率水位流量曲线的曲率可以反映河流水力特性的变化情况。
曲线的曲率越大，表示水位变化所对应的流量变化越敏感，即河流的水力特性越不稳定。
通过分析曲线的曲率，我们可以评估河流的水动力变化情况，并据此进行河道整治和防洪工程设计等工作。
顺时针绳套型水位流量关系曲线的浅析[摘要]在水文分析与计算中，水位流量关系的分析是最基本的，水位流量关系曲线的质量决定了流量资料推算的质量。
水位流量关系通常根据实测流量、相应水位，必要时还利用其它参数来建立，以它作为连续的水位资料推算连续流量资料的工具。
[关键词]灵渠水文站；水位流量关系；顺时针；绳套中图分类号：tv365 文献标识码：a 文章编号：1009-914x（2013）13-0262-021.引言流量是反映水利资源和江河湖库水量变化的基本资料。
水位流量关系曲线是流量资料整编中最常用、最基本的方法。
在水文资料的整编中，通常是根据实测水位、流量资料，建立水位流量的关系曲线。
通过水位流量关系曲线，可把水位变化过程转换成相应的流量变化过程，并进一步求得逐日流量及各种径流统计特征值，天然河流的水位流量关系由于受不稳定水流中各种水力要素的变化和泥沙运动的影响，在不同时期的同一水位，有时可能有若干不同的流量值，形成各种不同的水位流量关系曲线。
在水文资料整编工作中，确定水位流量关系曲线是一个十分关键的.对水文资料质量有决定性作用。
水位流量关系是根据测点处不同水流情况的多次实测流量，和其对应水位来确定的。
按现有的测验方法难以根据实测流量来掌握全年各种径流特征值。
由于流量测验技术比较复杂、耗资较昂贵.难以连续进行，而水位比较容易地经过连续观测获得。
同时水位和流量的相互关系，又有一定的规律可循。
因此.通常将连续的水位资料，通过水位流量关系推算、转换为连续的流量资料，供水文计算或水文预报分析使用；有时也因某种需要，由流量通过水位流量关系反推水位.如河道防汛水位。
闸坝电站下游水位等。
此外，因条件限制不能测得最高、最低水位的相应流量，需根据水位流量关系曲线作高低水延长；而延长是否恰当，会直接影响最大最小流量、枯水期径流量等的正确确定。
由于这些重要数据关系到工程设计项目的规模和尺寸.所以水位流量关系曲线具有重要的实用意义。
水位流量关系曲线三项检验
水位流量关系曲线是水文学中重要的概念，它描述了水位和相应流量之间的关系。
为了确保所得曲线的可靠性，需要进行一系列检验。
合理性检验
验证水位流量关系曲线的合理性，可通过对实际水流量和其他相关数据的比较等进行检验。
例如，可以将计算得到的曲线与实际观测到的水位和流量数据进行对比，观察计算值与实际值是否相符。
还可以将曲线与其他研究报告中的数据进行比较，看看曲线的形态和趋势是否符合实际情况。
如果这些比较结果合理，那么水位流量关系曲线就被认为是合理的。
阈值设置检验
阈值设置检验是为了确定设置阈值的合理性。
可以通过比较实际水流量和设定阈值来判断。
例如，可以根据实际观测到的水位和流量数据，计算出流量阈值，然后比较该阈值与设定阈值的大小关系。
如果两者相差不大，说明设定阈值是合理的。
反之，如果两者相差较大，则需要重新调整阈值，以使其更加合理。
灵敏度检验
灵敏度检验是为了确定参数的灵敏度。
可以通过改变某个参数的值，然后观察对曲线的影响来判断。
例如，可以调
整流量计的系数，然后比较调整前后的曲线形态是否有显著变化。
如果没有显著变化，说明该参数的灵敏度较低；反之，如果调整后的曲线形态发生了明显变化，那么该参数就是灵敏度较高的参数需要注意，在进行灵敏度检验时，需要注意参数调整的范围和频率。
过度的参数调整可能会对模型造成不稳定影响，导致结果失真。
因此，在进行灵敏度检验时，需要综合考虑参数调整的范围和频率，以保证结果的可靠性。
用曼宁公式计算水位与流量关系曲线曼宁公式是一种用于计算开放渠道中水位与流量关系的经验公式。
它的数学表达式如下：Q = (1 / n) * A * R^(2/3) * S^(1/2)
其中，Q 表示流量（单位为立方米每秒），A 表示横截面积（单位为平方米），R 表示湿周长与横截面面积之比，S 表示水面坡度，n 表示曼宁粗糙系数。
要绘制水位与流量关系曲线，可以按照以下步骤进行：
1. 确定一组不同的水位值，例如从最低水位到最高水位，间隔相等的几个水位值。
2. 对于每个水位值，根据渠道的几何形状和尺寸，计算对应的横截面积A、湿周长与横截面面积之比R 和水面坡度S。
3. 使用曼宁公式计算每个水位值对应的流量Q。
4. 将每个水位值和对应的流量值绘制在坐标图上，得到水位与流量关系曲线。
需要注意的是，曼宁公式是根据经验得出的近似关系，适用于典型的自然河道和工程渠道。
在实际应用中，可能需要根据具体情况进行修正或调整。
1。
