TV 制式及视频接口介绍

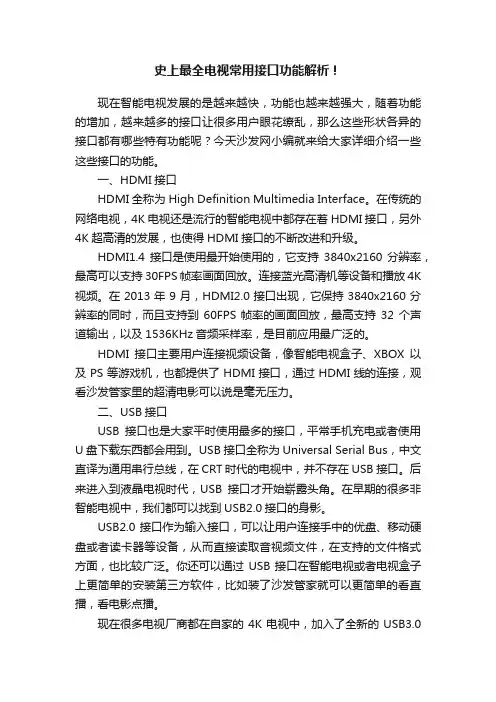

史上最全电视常用接口功能解析！现在智能电视发展的是越来越快，功能也越来越强大，随着功能的增加，越来越多的接口让很多用户眼花缭乱，那么这些形状各异的接口都有哪些特有功能呢？今天沙发网小编就来给大家详细介绍一些这些接口的功能。

一、HDMI接口HDMI全称为High Definition Multimedia Interface。

在传统的网络电视，4K电视还是流行的智能电视中都存在着HDMI接口，另外4K超高清的发展，也使得HDMI接口的不断改进和升级。

HDMI1.4接口是使用最开始使用的，它支持3840x2160分辨率，最高可以支持30FPS帧率画面回放。

连接蓝光高清机等设备和播放4K 视频。

在2013年9月，HDMI2.0接口出现，它保持3840x2160分辨率的同时，而且支持到60FPS帧率的画面回放，最高支持32个声道输出，以及1536KHz音频采样率，是目前应用最广泛的。

HDMI接口主要用户连接视频设备，像智能电视盒子、XBOX以及PS等游戏机，也都提供了HDMI接口，通过HDMI线的连接，观看沙发管家里的超清电影可以说是毫无压力。

二、USB接口USB接口也是大家平时使用最多的接口，平常手机充电或者使用U盘下载东西都会用到。

USB接口全称为Universal Serial Bus，中文直译为通用串行总线，在CRT时代的电视中，并不存在USB接口。

后来进入到液晶电视时代，USB接口才开始崭露头角。

在早期的很多非智能电视中，我们都可以找到USB2.0接口的身影。

USB2.0接口作为输入接口，可以让用户连接手中的优盘、移动硬盘或者读卡器等设备，从而直接读取音视频文件，在支持的文件格式方面，也比较广泛。

你还可以通过USB接口在智能电视或者电视盒子上更简单的安装第三方软件，比如装了沙发管家就可以更简单的看直播，看电影点播。

现在很多电视厂商都在自家的4K电视中，加入了全新的USB3.0接口。

USB3.0接口可以实现5-10Gbps的传输速度，完全甩掉USB2.0接口几条街，最高速度可以达到640MB/s，足以满足传输4K 超高清的需要，看沙发管家里的4K大片也更加流畅。

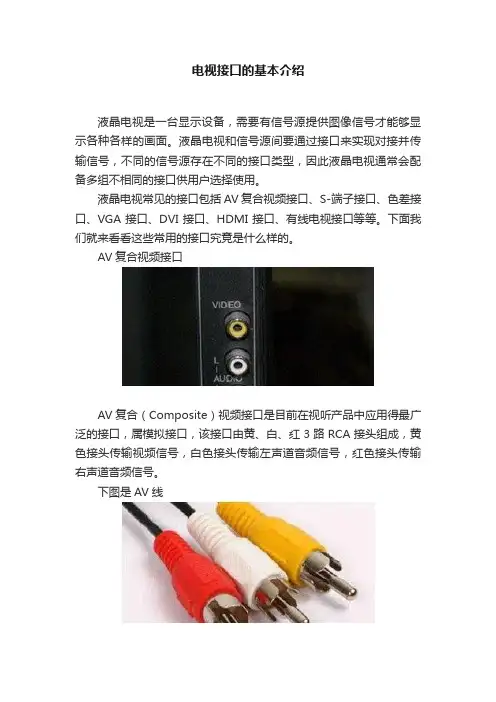

电视接口的基本介绍液晶电视是一台显示设备，需要有信号源提供图像信号才能够显示各种各样的画面。

液晶电视和信号源间要通过接口来实现对接并传输信号，不同的信号源存在不同的接口类型，因此液晶电视通常会配备多组不相同的接口供用户选择使用。

液晶电视常见的接口包括AV复合视频接口、S-端子接口、色差接口、VGA接口、DVI接口、HDMI接口、有线电视接口等等。

下面我们就来看看这些常用的接口究竟是什么样的。

AV复合视频接口AV复合（Composite）视频接口是目前在视听产品中应用得最广泛的接口，属模拟接口，该接口由黄、白、红3路RCA接头组成，黄色接头传输视频信号，白色接头传输左声道音频信号，红色接头传输右声道音频信号。

下图是AV线S-端子接口S端子，即分离式影像端子S-video（Separate Video），它实际上是一种五芯接口，由视频亮度讯号Y和视频色度讯号C和一路公共遮罩地线组成，只能输入输出视频。

色差接口色差分量（Component）接口采用YPbPr和YCbCr两种标识，一般利用3根信号线分别传送亮色和两路色差信号。

这3组信号分别是：亮度以Y标注，以及从三原色信号中的两种——蓝色和红色——去掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。

色差分量接口是模拟接口，本身不传输音频信号。

有线电视接口用射频线连接可以收看有线电视，安装简单方便。

VGADVI接口DVI（Digital Visual Interface）接口，即数字视频接口。

目前常见的DVI接口有两种，分别是DVI-Digital（DVI-D）与DVI-Integrated（DVI-I），DVI-D仅支持数字信号，而DVI-I则不仅支持数字信号，还可以支持模拟信号，也就是说DVI-I的兼容性更强。

DVI-I接口DVI-I插口是兼容数字和模拟接头的，所以，DVI-I的插口就有24个数字插针＋5个模拟插针的插孔（就是旁边那个四针孔和一个十字花）。

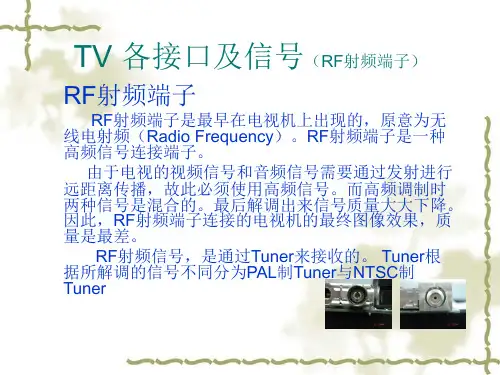

视频输入输出常用接口详解（TV，AV,s端子,YCbCr/PCbTV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。

虽然S端子不是最好的，不过一般情况下AV信号为640线，S 端子可达到1024线，但是这需要由片源来决定。

一般来说这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。

色差分量接口对于色差来说，目前可能应用并不算很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。

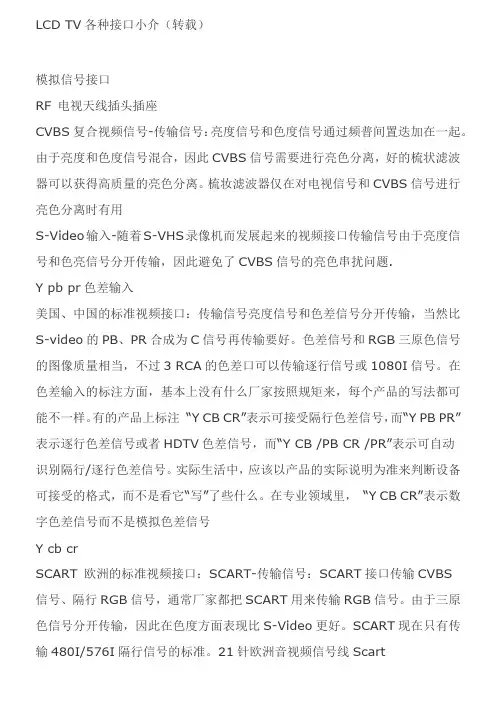

LCD TV各种接口小介（转载）模拟信号接口RF 电视天线插头插座CVBS复合视频信号-传输信号：亮度信号和色度信号通过频普间置迭加在一起。

由于亮度和色度信号混合，因此CVBS信号需要进行亮色分离，好的梳状滤波器可以获得高质量的亮色分离。

梳妆滤波器仅在对电视信号和CVBS信号进行亮色分离时有用S-Video输入-随着S-VHS录像机而发展起来的视频接口传输信号由于亮度信号和色亮信号分开传输，因此避免了CVBS信号的亮色串扰问题.Y pb pr色差输入美国、中国的标准视频接口：传输信号亮度信号和色差信号分开传输，当然比S-video的PB、PR合成为C信号再传输要好。

色差信号和RGB三原色信号的图像质量相当，不过3 RCA的色差口可以传输逐行信号或1080I信号。

在色差输入的标注方面，基本上没有什么厂家按照规矩来，每个产品的写法都可能不一样。

有的产品上标注“Y CB CR”表示可接受隔行色差信号，而“Y PB PR”表示逐行色差信号或者HDTV色差信号，而“Y CB /PB CR /PR”表示可自动识别隔行/逐行色差信号。

实际生活中，应该以产品的实际说明为准来判断设备可接受的格式，而不是看它“写”了些什么。

在专业领域里，“Y CB CR”表示数字色差信号而不是模拟色差信号Y cb crSCART 欧洲的标准视频接口：SCART-传输信号：SCART接口传输CVBS信号、隔行RGB信号，通常厂家都把SCART用来传输RGB信号。

由于三原色信号分开传输，因此在色度方面表现比S-Video更好。

SCART现在只有传输480I/576I隔行信号的标准。

21针欧洲音视频信号线ScartVga VGA-PC的15针VGA输入接口传输信号：VGA接口可以传输现在除480I/576I信号外的所有信号。

VGA接口的最低信号标准是VGA格式（640*480@60Hz逐行），所以VGA接口可能不支持规格太低的480I/576I。

主流平板电视接口详析使用现在的平板电视,各类视频设备之间的连接是必不可少的，而不同接口之间的差异也是相当大的............如果想达到某些清晰度的视频就需要配备相应的接口才能完全发挥其画质，而视频接口的进展是实现高清的前提...............具体来讲，它们差不多上一些如何样的接口？这些接口具体起到的作用是什么？以下确实是目前家庭影院视频系统中常见接口下面我们逐一介绍吧......................1、TV接口TV接口也叫RF射频输入,这是在电视机上最早显现的接口了.......那个端口我们应该专门熟悉了,看到那个端口就会想起小时候的FC,真实无比的怀念啊......... TV接口的成像原理是将视频信号（CVBS）和音频信号（Audio）相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，因此会导致信号互相干扰，因此它的画质输出质量是所有接口中最差的。

TV接口尽管输出画质并不令人中意，然而目前大部分的平板电依旧带有TV接口，因为连接其它设备依旧需要使用到。

而电脑显卡上带的TV接口是用来输出电脑的模拟信号，但不能输入信号。

2、复合视频接口复合视频接口采纳RCA接口，也称A V接口........A V...................那个专门好记.............A V接口事实上确实是TV接口的变种，它是把音频接口和视频接口区不开，能够幸免音频与视频互相干扰而导致的画质下降。

只是它与TV 接口的外观截然不同，它分为了3条线，分不为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

但由于A V接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必定会造成色彩信号的缺失，色度信号和亮度信号也会有专门大的机会相互干扰，从而阻碍最终输出的图像质量。

电视常用接口（TV，AV,S-Video,YCbCr/PCbCr,VGA,Scart,DVI/HDMI）随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。

所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。

从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。

今天小编就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。

TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

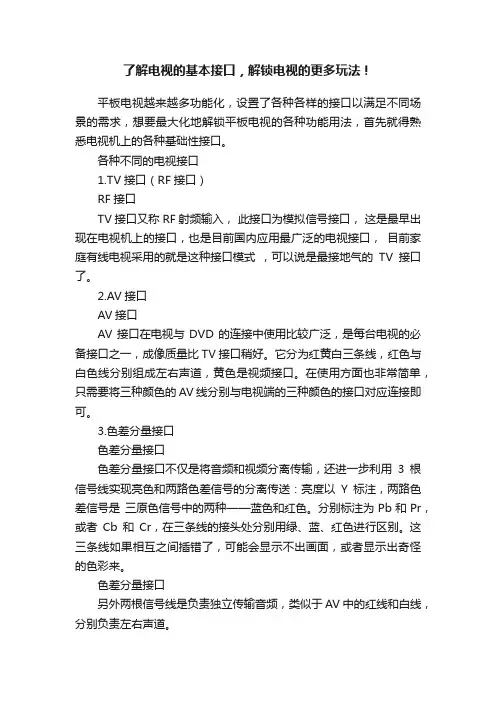

了解电视的基本接口，解锁电视的更多玩法！平板电视越来越多功能化，设置了各种各样的接口以满足不同场景的需求，想要最大化地解锁平板电视的各种功能用法，首先就得熟悉电视机上的各种基础性接口。

各种不同的电视接口接口（RF接口）RF接口TV接口又称RF射频输入，此接口为模拟信号接口，这是最早出现在电视机上的接口，也是目前国内应用最广泛的电视接口，目前家庭有线电视采用的就是这种接口模式，可以说是最接地气的TV接口了。

2.AV接口AV接口AV接口在电视与DVD的连接中使用比较广泛，是每台电视的必备接口之一，成像质量比TV接口稍好。

它分为红黄白三条线，红色与白色线分别组成左右声道，黄色是视频接口。

在使用方面也非常简单，只需要将三种颜色的AV线分别与电视端的三种颜色的接口对应连接即可。

3.色差分量接口色差分量接口色差分量接口不仅是将音频和视频分离传输，还进一步利用3根信号线实现亮色和两路色差信号的分离传送：亮度以Y标注，两路色差信号是三原色信号中的两种——蓝色和红色。

分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。

这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。

色差分量接口另外两根信号线是负责独立传输音频，类似于AV中的红线和白线，分别负责左右声道。

4.VGA接口VGA接口VGA是将模拟信号传输到电脑显示器的接口，常用于连接电脑。

但VGA接口只能传输图像信号，无法传输声音信号。

有的电视不具备VGA接口，若需要VGA连接电脑，只需购买一个转接器就可使用。

5.HDMI接口HDMI接口HDMI是高清晰多体接口，应该是目前智能电视标配的接口，可以无损传输各类高清画质的视频信号。

它在简化线材的同时，提供不压缩的高清晰数字视频和多达8声道的音频信号，让用户充分享受高品质的数字娱乐体验，是高清电视时代的最佳影音传输接口。

B接口USB接口USB接口相信大家都不陌生，它具有支持热插拔，即插即用，支持的电子设备多等优点。

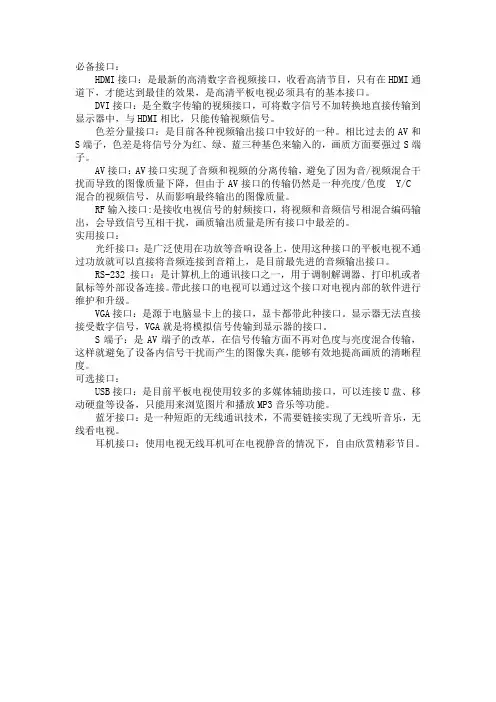

必备接口：HDMI接口：是最新的高清数字音视频接口，收看高清节目，只有在HDMI通道下，才能达到最佳的效果，是高清平板电视必须具有的基本接口。

DVI接口：是全数字传输的视频接口，可将数字信号不加转换地直接传输到显示器中，与HDMI相比，只能传输视频信号。

色差分量接口：是目前各种视频输出接口中较好的一种。

相比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色来输入的，画质方面要强过S端子。

AV接口：AV接口实现了音频和视频的分离传输，避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口的传输仍然是一种亮度/色度 Y/C 混合的视频信号，从而影响最终输出的图像质量。

RF输入接口:是接收电视信号的射频接口，将视频和音频信号相混合编码输出，会导致信号互相干扰，画质输出质量是所有接口中最差的。

实用接口：光纤接口：是广泛使用在功放等音响设备上，使用这种接口的平板电视不通过功放就可以直接将音频连接到音箱上，是目前最先进的音频输出接口。

RS-232接口：是计算机上的通讯接口之一，用于调制解调器、打印机或者鼠标等外部设备连接。

带此接口的电视可以通过这个接口对电视内部的软件进行维护和升级。

VGA接口：是源于电脑显卡上的接口，显卡都带此种接口。

显示器无法直接接受数字信号，VGA就是将模拟信号传输到显示器的接口。

S端子：是AV端子的改革，在信号传输方面不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效地提高画质的清晰程度。

可选接口：USB接口：是目前平板电视使用较多的多媒体辅助接口，可以连接U盘、移动硬盘等设备，只能用来浏览图片和播放MP3音乐等功能。

蓝牙接口：是一种短距的无线通讯技术，不需要链接实现了无线听音乐，无线看电视。

耳机接口：使用电视无线耳机可在电视静音的情况下，自由欣赏精彩节目。

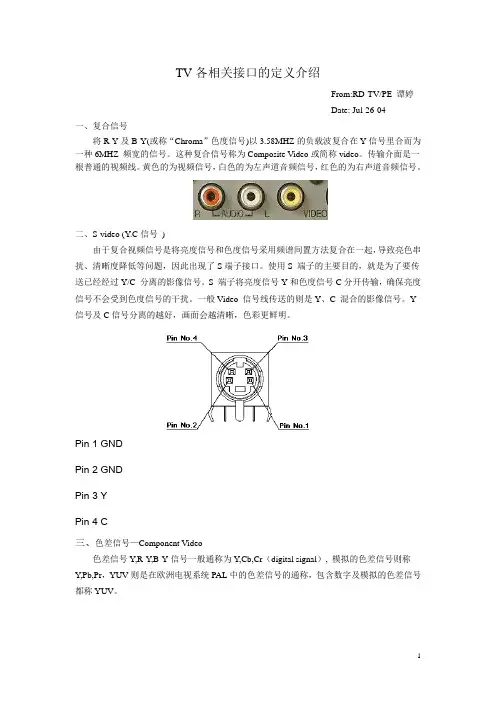

TV各相关接口的定义介绍From:RD-TV/PE 谭婷Date: Jul-26-04一、复合信号将R-Y及B-Y(或称“Chroma”色度信号)以3.58MHZ的负载波复合在Y信号里合而为一种6MHZ 频宽的信号。

这种复合信号称为Composite Video或简称video。

传输介面是一根普通的视频线。

黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号。

二、S-video (Y.C信号)由于复合视频信号是将亮度信号和色度信号采用频谱间置方法复合在一起，导致亮色串扰、清晰度降低等问题，因此出现了S端子接口。

使用S 端子的主要目的，就是为了要传送已经经过Y/C 分离的影像信号。

S 端子将亮度信号Y和色度信号C分开传输，确保亮度信号不会受到色度信号的干扰。

一般Video 信号线传送的则是Y、C 混合的影像信号。

Y 信号及C信号分离的越好，画面会越清晰，色彩更鲜明。

Pin 1 GNDPin 2 GNDPin 3 YPin 4 C三、色差信号—Component Video色差信号Y,R-Y,B-Y信号一般通称为Y,Cb,Cr（digital signal）, 模拟的色差信号则称Y,Pb,Pr，YUV则是在欧洲电视系统PAL中的色差信号的通称，包含数字及模拟的色差信号都称YUV。

在色差输入的标注方面，基本上没有规定的标准，每个产品的写法都可能不一样。

有的产品上标注“Y Cb Cr ”表示可接受隔行色差信号，而“Y Pb Pr ”表示逐行色差信号或者HDTV 色差信号，而“Y Cb/ Pb Cr/ Pr ”表示可自动识别隔行/逐行色差信号。

Pb=(B-Y)/1.772 Pr=(R-Y)/1.402 四、SCARTSCART Connector 又称Euro-Connector 、Euro-A V 。

SCART 是欧洲电器的标准接口，传输的是RGB 三原色信号。

SCART 能够支持stereo audio 、composite video 、S-video 、隔行RGB 信号。

电视后面那么多接口都是干什么用的？
电视表面一般都是非常“干净”的，通常情况下一般只能看到屏幕。

但是如果是从电视后面看的话，大家就会发现，电视后面有非常多的接口，密密麻麻的。

那么，电视后面这些红红绿绿各种各样的接口都是干什么用的呢？只有了解了这些接口的用处，我们才能更好地维护自己的电视。

那让我们一起来了解一下吧。

AV接口：由红、白、黄三种颜色的线组成。

是把视频和音频进行分离传输的接口，黄线是用来传输视频，，红色一般负责左声道，白色则是负责右声道的声音传输。

TV接口：是电视机中非常常见的接口之一了，TV接口是接电视机的，主要是指显卡具备输出信号到电视的相关接口，但是它的画质输出质量是所有接口中最差的
S-Video：即二分量视频接口。

这个Separate Video接口的存在价值就是能够将Video 信号分开传送，比如能够在AV接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它极大地提高了图像的清晰度。

HDMI接口：这个接口就是高清多媒体接口。

最新的视频输出接口，目前一般高清电视拥有这个接口。

这个视频接口通常和笔记本连
接多一些，而且非常方便，能够确保声音和图像一起可以传输。

VGA接口：主要用于将电视扩展为计算机的大屏幕显示器。

可以连接电脑机箱把电视当作电脑显示器。

还有一些其他的接口因为不太常用，在此就不赘述了。

数码平板电视接口现在电视机背后密密麻麻的接口，第一眼看过去让人眼花缭乱，有点晕的感觉。

电视机的接口从早期最常见的有线TV输入、AV接口、S端子、色差分量接口、VGA接口、DVI接口、USB接口等，到如今又出现了最尖端的HDMI数字高清接口。

我们知道，视频接口的发展是实现高清的前提。

高清电视需要配备相应的接口，才能完全发挥其高清的画质。

电视机接口的不断发展，除了是一个更新换代的过程以外，这些接口还是为了满足不同人群特别需求而进行的设计。

这里就电视机中各种常见的接口作一介绍，以便帮助不同人群根据自己的需求选用。

一、TV输入接口： TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV 接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

二、AV接口（又称RCA）：AV接口可以算是TV输入的改进型接口，它与TV接口，在外观方面有了很大不同。

它分了三条线，分别为:音频接口(红色与白色线，组成左右声道)和视频接口(黄色)。

在连接方面非常简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然会对画质造成损失，所以AV接口的画质依然不能让人满意。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

三、S端子：S端子可以说是AV端子的改进，在信号传输方面不再将色度与亮度混合输出，而是分离进行信度。

与AV接口相比，S端子不再对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失号传输，所以我们又称它为“二分量视频接口”。
