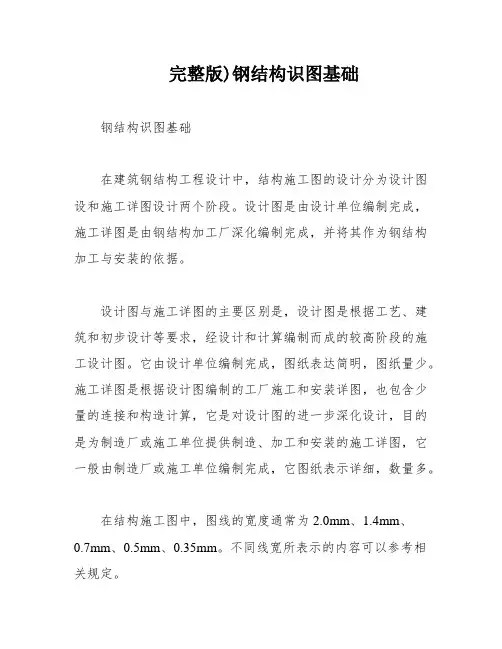

完整版)钢结构识图基础钢结构识图基础在建筑钢结构工程设计中，结构施工图的设计分为设计图设和施工详图设计两个阶段。
设计图是由设计单位编制完成，施工详图是由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。
设计图与施工详图的主要区别是，设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。
它由设计单位编制完成，图纸表达简明，图纸量少。
施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。
在结构施工图中，图线的宽度通常为2.0mm、1.4mm、0.7mm、0.5mm、0.35mm。
不同线宽所表示的内容可以参考相关规定。

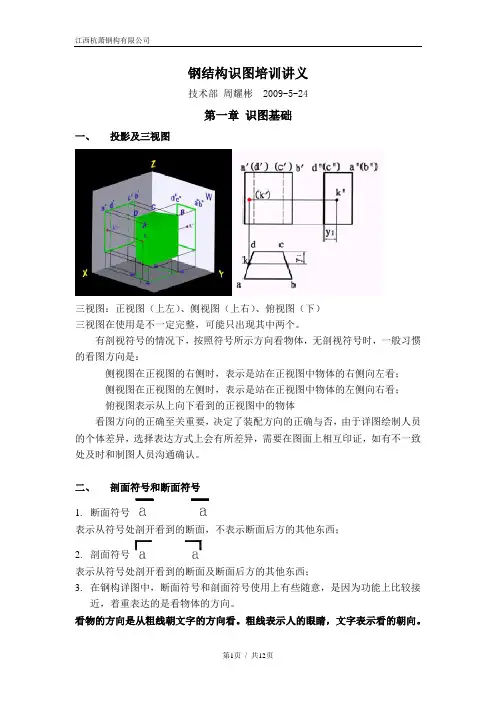

断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西。
剖面符号表示从符号处剖开看到的断面及断面后方的其他东西。
在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
索引符号和节点符号用于标识构件和节点的位置。
不带剖视方向的索引中的字母a左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。
底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号。
钢结构节点详图包括刚连接和铰连接。
铰连接：被连接的构件在连接处不能相对移动，但可以相对转动，具体有松螺栓，松铆等，如折叠伞伞骨间的连接，门与门框的连接。
被连接的构件在连接处不能相对移动或转动，常见的连接方式有榫接、胶接、焊接、铆接等，例如固定铁床间的连接和桌腿与桌面之间的连接等。
钢结构节点可分为刚接和铰接两种，其区别在于节点是否能传递弯矩。
一般认为，型钢的弯矩主要由翼缘承受，剪力由翼缘和腹板共同承受。
铰接节点通常只连接腹板，翼缘自由。
虽然实际上节点都是半刚性半铰接的，但需要抓住主要矛盾。
