有线电视接入网双向改造解决方案深圳速浪数字技术有限公司二O一O年三月目录第一章系统概述 (3)1.1问题提出 (3)1.2同轴电缆网络的双向化 (3)1.3双向解决方案的比较 (4)1.3.1Cable Modem接入方案 (4)1.3.2LAN接入 (4)1.3.3无源EoC接入方案 (5)1.3.4有源EoC接入方案 (5)1.3.5HomePLUG over Coaxial接入方案 (5)第二章接入网产品解决方案 (7)2.1速浪“奔猫™”解决方案 (7)2.2利用速浪“奔猫™”进行双向网改的组网方法 (8)2.2.1EPON+奔猫™ 的组网方法 (8)2.2.2单向HFC+奔猫™ 的组网方法 (9)2.2.3奔猫™ VLAN组网方法 (10)2.2.4速浪“奔猫™”解决方案的层次结构 (11)第三章实施方案说明 (13)3.1网络规划 (13)3.1.1前端的覆盖域 (13)3.1.2信噪比控制 (13)3.1.3应用带宽规划 (15)3.1.4网络升级策略 (16)3.1.5IP地址规划 (16)3.1.6Vlan及QoS规划 (16)3.1.7安全规划 (17)3.2工程实施 (18)3.2.1施工组织 (18)3.2.2标准化作业 (19)3.2.3实验室测试 (19)3.2.4现场安装调试 (19)3.2.5供电防雷措施 (21)3.2.6项目验收 (21)3.2.7培训计划 (22)3.2.8系统维护 (22)第四章方案分析 (23)4.1速浪E O C解决方案的特点 (23)4.2主要产品技术指标 (24)4.2.1 前端 (24)4.2.2终端 (28)4.2.3管理软件 (30)第一章系统概述随着科学技术的进步，EPON和EOC技术在广电网双向改造中的应用，给有线电视网络经营者带来了无限的商机。
EPON和EOC技术使有线电视网的资源充分发挥了应有的作用，也可为有线电视网络的经营者创造很好的经济效益和社会效益。

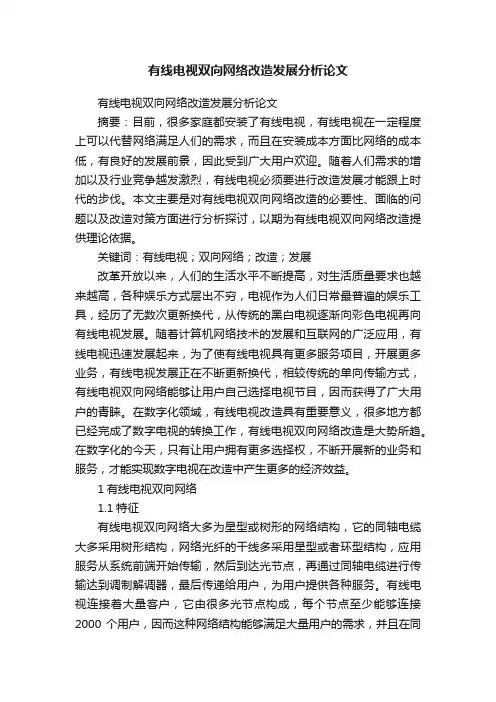

有线电视双向网络改造发展分析论文有线电视双向网络改造发展分析论文摘要：目前，很多家庭都安装了有线电视，有线电视在一定程度上可以代替网络满足人们的需求，而且在安装成本方面比网络的成本低，有良好的发展前景，因此受到广大用户欢迎。
随着人们需求的增加以及行业竞争越发激烈，有线电视必须要进行改造发展才能跟上时代的步伐。
本文主要是对有线电视双向网络改造的必要性、面临的问题以及改造对策方面进行分析探讨，以期为有线电视双向网络改造提供理论依据。
关键词：有线电视；双向网络；改造；发展改革开放以来，人们的生活水平不断提高，对生活质量要求也越来越高，各种娱乐方式层出不穷，电视作为人们日常最普遍的娱乐工具，经历了无数次更新换代，从传统的黑白电视逐渐向彩色电视再向有线电视发展。
随着计算机网络技术的发展和互联网的广泛应用，有线电视迅速发展起来，为了使有线电视具有更多服务项目，开展更多业务，有线电视发展正在不断更新换代，相较传统的单向传输方式，有线电视双向网络能够让用户自己选择电视节目，因而获得了广大用户的青睐。
在数字化领域，有线电视改造具有重要意义，很多地方都已经完成了数字电视的转换工作，有线电视双向网络改造是大势所趋。
在数字化的今天，只有让用户拥有更多选择权，不断开展新的业务和服务，才能实现数字电视在改造中产生更多的经济效益。
1有线电视双向网络1.1特征有线电视双向网络大多为星型或树形的网络结构，它的同轴电缆大多采用树形结构，网络光纤的干线多采用星型或者环型结构，应用服务从系统前端开始传输，然后到达光节点，再通过同轴电缆进行传输达到调制解调器，最后传递给用户，为用户提供各种服务。
有线电视连接着大量客户，它由很多光节点构成，每个节点至少能够连接2000个用户，因而这种网络结构能够满足大量用户的需求，并且在同一时间里多个用户都可以进行同样的操作。
在时间延迟方面，有线电视延迟时间大概为0.8s，由于它的系统前端与用户及调制解调器具有一定的距离，从而导致有线电视在数据传输过程中延时较长[1]。
有线双向网络改造的3种方案有线电视网络的双向改造现有解决方案的比较的建设和发展，我国有线电视网络作为国家重要的信息化基础设施，已成为世界上用户规模最大的有线电视网络。
目前，全国拥有1.39亿有线广播电视用户、农村用户约为4600多万户，从用户接入数和覆盖率来看远远超过电信、网通等传统宽带运营商。
因此必须实现广电网络整体双向改造来实现未来各项增值业务的开展，并迅速抢占如此庞大的市场。
2.现有解决方案的比较有线电视网络的双向改造分为核心传输网络和接入网络改造。
由于核心网络已经使用SDH等成熟的光传输网络，因此非常容易实现双向传输，主要需要解决的问题是接入网络的双向改造。
国内大多数广电公司都已经完成了HFC网络建设，因此从传输介质来看，接入网部分改造又可以分为光纤网和同轴网的双向改造。
对于广电网络来说，入户的同轴线缆其实是非常好的网络承载介质资源。
如何有效利用现有的HFC网络进行双向改造，目前主要的技术方案有EPON的FTTH、基于DOCSIS标准的CMTS、EPON+LAN、无源EOC以及真宽通信的Cablengine缆擎技术等。
下面分别对这几种技术进行分析、比较，以找出一个最佳的双向改造解决方案。
2.1CMTS＋CM接入方案分析CableModem接入方式的物理基础是双向HFC网络，双向HFC网络可在单向HFC基础上进行改造，配加回传通道形成。
主要包括以下几个部分：系统采用上、下行非对称信道的传输方式，在HFC网络有效频宽111～860MHz之间的电视频道中划分出一条到多条8MHz带宽信道，用于以广播形式的下行数据发送。
当信号采用256QAM（正交调幅）调制方式时，每个8MHz 带宽信道最高速率可达40Mbps，上行数据通过5～65MHz进行回传。
有线宽带网络接入系统是基于DOCSIS标准来设计的，系统主要由前端设备CMTS和CableModem组成。
CMTS是作为前端路由器、交换集线器与CATV网络之间的连接设备，而CM是通过CMTS与广域网（Internet）实现连接。
阜新有线电视双向网络改造方案一、阜新有线电视双向网络改造的必要性：阜新有线电视原有的有线电视网大多是从九十年代初期开始建设的。
当时的建网目标只是用于传送模拟电视信号。
并于2000至2002年进行了一次全网络的光缆改造，建立了以六个分前端为基础的可以支持A、B两个平台业务的环型网络系统。
该网络系统有以下几个特点：A平台为单向广播式的传输方式，开展业务比较单一，只开展模拟电视及基于广播式的业务，所以网络收入主要来自有线电视的传统业务。
部分光点位置设计不合理，频带宽度全网不完全统一，局部还有550MHz的网络系统不能开展大量统一的综合业务。
现有的简单的环型网络结构也已经不适合开展全新的双向数据业务，所以必须进行新的环型网络改造。
原有的分配网络是以同轴电缆网为主的，经过近十年的使用，原有的器件老化，电视信号质量下降，收费困难，维护量增加，相对投入产出比下降。
B平台是网络拓扑结构为树型的10M/100M自适应的共享式以太网络，只开展宽带上网业务。
由于原有共享式以太网络自身的特点，造成在传输实时业务时，对于迟延、时延抖动带宽等服务质量无法保证，网络利用率较低。
并且原有网络管理机能还不完善，其开放性和安全性差，无法满足一些对实时性和安全性要求较高的集团用户（如政府机构、银行、证券、电视支付等）的服务质量要求。
基于现在有线网络A、B平台的上述特点，结合广电总局2009年出台的《关于加快广播电视有线网络发展的若干意见》来看。
加快有线数字电视双向互动性改造应该作为我们下一步工作的重点，到2010年年底，全国大中城市城区有线网络的平均双向用户覆盖率要达到60%以上；到2011年年底，大中城市城区平均双向用户覆盖率要达到95%以上，其他城市平均双向用户覆盖率达到50%以上；到2012年年底，全国城市有线网络平均双向用户覆盖率要力争达到80%以上。
所以只有进行有线网络的双向改造才可以满足广播电视数字化、信息化、规模化和产业化发展的要求。
有线电视网络双向化改造的技术方案分析随着互联网技术的飞速发展，传统有线电视网络已经不能满足人们对于视频媒体的需求。
为了提高用户体验和竞争力，有线电视网络也需要进行双向化改造，从而将网络平台和内容平台有机结合起来，实现更高质量、更多样化的服务。
一、技术方案双向化改造的技术方案主要包括以下几个方面。
1. 光纤替换铜线双向化改造需要实现更快的传输速度和更大的带宽，而这需要有高速、高质量的网络基础设施支持。
因此，替换掉老旧的铜线，采用光纤进行传输是至关重要的。
光纤通讯具有传输速度快、噪声小、抗干扰等优点，能够为有线电视网络提供更高速、更稳定的信号传输。
2. IPTV系统的引入传统有线电视网络通常采用广播技术向各个用户投送相同的节目，这样会浪费大量带宽资源。
相比之下，IPTV（Internet Protocol Television）则可以为用户提供更加个性化的服务。
它利用互联网协议进行数据传输，具备点播、时移、互动等功能，可以让用户随时随地自由选择喜欢的节目和服务。
引入IPTV系统对于有线电视网络双向化改造有着重要的意义。
3. 高清音视频技术随着高清内容的广泛普及，有线电视网络要想保持竞争力，就需要采用高清音视频技术来提高用户的观看体验。
这项技术包括高清电视信号的采集、压缩、转码以及传输等一系列流程，可以带给用户更加清晰、舒适的视听感受。
4. 云存储和云计算云存储和云计算技术是现代科技的重要组成部分，也是有线电视网络双向化改造的关键技术。
通过云存储和云计算技术，可以为用户提供更大的存储空间和更优质的服务，同时还能为有线电视网络带来更高的安全性和可靠性。
二、技术方案的优点有了上述技术方案，有线电视网络双向化改造可以带来以下几个优点。
1. 提升用户体验引入IPTV系统、高清音视频技术以及云计算技术，可以为用户带来更优质、更丰富、更个性化的服务，提升用户观看体验。
2. 增强竞争力有线电视网络如果不能适应用户需求的变化，就会逐渐失去市场竞争力。
浅析有线电视接入网的双向网改造
向传输可以满足用户提出的双向通信服务要求，具有灵活多样、功能齐全的优点。
用户可以通过开关部件选择由控制中心发来的业务，也可以把用户自己连接到网络上，把信息传输到前端或传给其他用户。
文章主要阐述了有线电视接入网的双向网改造方法。
关键词：有线电视电视信号双向网改造
有线电视网络都是采用同轴电缆或者是光缆等媒介进行传输的一类网络，这类网络在一定的用户对象中分配或交换信息，这些信息主要包括声音、图像、数据及其他信号。
该传播系统能够为用户提供多套电视节目，甚至还可以为用户提供各种信息服务。
进人21世纪后，有线电视正面临着前所未有的机遇和挑战。
现代的有线电视网络已不再是只能传输多套模拟电视节目的单向网络，随着社会需求的不断增长和信息科学技术的快速的发展，有线电视网络正在逐步演变成具有综合信息传输交换能力的有线电视网络，这些网络可以提供多功能服务，有线电视网络同时也是一种宽带交互式多媒体网络，该网络可融合在信息高速公路中成为未来信息网络不可缺少的组成部分，以为广大用户提供更多适时的信息。
可以肯定的是作为信息传输的手段，有线电视网络将长期存在并得到不断的发展。
先进的有线电视网络汇集了当代电子技术许多领域的新成就，体现了现代广播电视技术、现代通信技术、现代计算机技术的交叉和融合，具有数字化、智能化、网络化、综合化等现代信息网络的一切特征。
有线电视双向化建设和改造实施方案（实用资料）(可以直接使用，可编辑欢迎下载）有线电视双向化建设和改造实施方案涟水县有线电视网络双向化建设和改造实施方案丁青海乔东明秦双华为了将我县有线电视网络建设和改造成为高可靠、高带宽、高承载力、可管理、可运营的双向网络，结合我县有线电视网络的现状，设计了四套建设和改造方案，可因地制宜，选择恰当的方案实施。
一、FTTB+EPON+LAN方案（一）组网方案采用“光纤到楼、光机直带用户、EPON传输、同轴电缆五类线复合电缆入户、以太网接入”的网络结构。
HFC网络传输系统采用860MHz频带，拓扑结构为光链路采用一级1550nm环型光链路、二级1310nm或1550nm星型光链路的结构，楼栋以下接入网采用光接收机直接通过同轴电缆覆盖用户，同轴电缆网络采取“单向传输、集中接入”的原则设计。
双向网络采用基于EPON 技术的点对多点光以太网传输技术，楼栋至用户采用五类线方式。
（二）网络结构接入网线路由分前端、分前端至小区接入线路、小区接入点、小区至楼栋接入线路、楼栋接入点、楼栋至用户终端接入线路、用户终端组成。
根据HFC网络波长配置不同，分为1310nm、1550nm叠加1310nm、1550nm 叠加1550nm+∆三种方式。
三种方式的应用环境如下：1310nm方式适用于一级1550nm光链路、二级1310nm光链路的HFC网络；1550nm叠加1310nm、1550nm叠加1550nm+∆方式适用于一级1550nm光链路、二级1550nm光链路的HFC网络。
两者区别是本地信号插入的光波长有所不同。
组网示意图如下：1550IPQAM交互电视网络IP 城域网正向光接收机前端图1 1310nm HFC 波长系统组网示意图IP 前端IPQAM交互电视网络1550图2 1550nm 叠加1310nm HFC 波长系统组网示意图IP 前端1550IPQAM交互电视网络图3 1550nm 叠加（1550nm+ ）HFC 波长系统组网示意图对于一个500户小区模型来说，各部分结构分别描述如下：●分前端部署光发射机、光放大器等HFC传输设备，汇聚交换机、OLT等数据传输设备，实现HFC下行广播信号的传输和小区双向数据业务信号的汇聚。
有线电视双向网络改造方案研究
[摘要]信息时代，人们获取信息资讯的渠道更为丰富多样，其对电视节目的播出质量、获取信息高效性则提出了更高的要求。
面对日益激烈的行业竞争，有线电视唯有促进网络系统的更新优化，实现双向网络改造，优选实践方案，方能满足受众需求，提升工作效率。
本文就有线电视双向网络改造应用方案展开探讨，对优化网络系统建设，创设显著效益，有重要的实践意义。
[关键词]有线电视；双向网络；改造
1、有线电视双向网络改造科学意义
通常来讲，有线电视服务网络应用单向信号传输模式，该类交互业务，在有线电视网络建设发展阶段中形成了一定程度的阻碍影响。
为此，推动有线电视媒体网络实现现代化、数字化发展的同时，应持续创新业务类型，提供多元化、人性化服务，方能满足人们日益扩充的个性化信息需求。
新时期，有线电视应积极推动双向网络优化改造，其基础核心在于交互电视数字化服务业务，通常情况，双向化发展改造具体业务由交互服务业务引入。
也就是说，倘若不具备优质可靠、完善可控的良好双向网络系统，一切均无从谈起，数字电视扩充增值业务，符合观众需要则难于实现。
2、有线电视实施双向网络优化改造科学方案
2、1光纤到户方案应用
光纤到户改造方案，涵盖多重丰富传播形式，例如三波单纤以及双纤网络传输等。
其中双纤传输方案其信息以及数据的传输、各类信号借助双条光纤实现。
同时同轴电缆相关业务应利用分光器进行分光，完成上述处理后，进行光节点传输，并实现光电转换处理，完成同射频接口电视的有效连接。
三波单纤网络传输其中的一类为外置形式的合波器，还有一类则为光线路终端内置模式。
该传输方案借助一条光纤令同轴电缆信号以及电视数据信息、语音信号有效融为一体，并应用无源光纤网络接口进行光网高效传输与服务。
2、2HFC混合网方案
HFC混合网由光纤、同轴电缆以及终端用户配线组成，该网络称作光纤同轴网，服务传输借助光纤干线完成光信号输送，而后利用前端进行光电转换处理，在传输至用户住区后，可实现转换目标。
该混合网络同传统同轴电缆系统网络包含一定区别。
具体体现在，光纤同轴电缆网络可位于干线进行有线电视各类节目输出信号的快速高效处理，进而由根本层面完成光通信与信号传输，并可位于住区范围内实现光电信号的处理转换，满足用户应用需要。
由此体现了该网络应用传输的便捷性与高效性。
因此可依据用户需求进行该方案设计的选择应用。
2、3以太无源网络以及局域网改造方案
以太无源光网，即EPON结合局域网络进行改造方案设计，主体应用五类线，位于用户端，可满足多重业务应用综合需求。
具体功能涵盖宽带网络联网、数字信号回传应用等。
该以太无源网络终端同远端机房的数据传输连接借助分前端光纤完成，而后连接至住区楼道的节点之中。
该传输运行阶段需要应用光分路器装置进行分光处理并连接，而后光节点可实现同机顶盒的直接连接，或可利用交换机间接连接机顶盒。
最终双线入户可有效解决有线电视服务网络双向改造接入的问题。
运行网络系统间则不会形成互相干扰影响问题。
再者，如果有线电视传输信号波长为1550hm，则可在一定范围内进行分前端光纤同以太无源网络的合波，并令其光信号同数字电视信号实现有效区分，进而便于机房运行管理，将数据信号供给用户应用观看。
这样，便可令光纤资源实现高效科学应用，节省资源占用，提升工作效率水平。
应用该项改造措施方案，还可有效的实现双向传输中互不干扰运行。
实践应用阶段中，对于一些完成五类线路的施工铺设建筑项目，可应用该项改造方案。
同时对于较易进行五类线路施工铺设的环境场所，也可应用该类工程方案。
然而，倘若建筑工程已经完成了同轴电缆线路的预埋施工，则为实现资源节约以及有效应用的目标，无需应用该项改造方案进行处理。
2、3同轴电缆接入方案
同轴电缆传输技术应用阶段中，主体涵盖无源技术以及高频与低频有源技术等。
目前，在应用的有源同轴电缆接入技术方案之中，则
呈现出显著的差异，具体体现为方案类别较多，建设规模范围各异，成熟性也存在较大差别，应用调制技术的规划设计类别较多。
通过对比分析不难看出，实践应用阶段中无源同轴电缆技术体现了显著优势。
该技术可实现有线电视数据信号以及网络数据信息的双向联系传输，可在单独的电缆线路之中完成混合光纤同轴网络的用户传输。
实践应用阶段中，可利用双模机顶盒完成传输目标，还可利用视频点播处理技术以及网络电视服务技术位于用户终端进行混合信号的入户应用，用户端则可快速高效的获取清晰的交互服务，观看精彩的电视节目。
通常来讲，宽带网络服务应用需要利用机顶盒，通过以太网接口实现同计算机系统的连接，进而可令宽带网络资源实现共享、快速的应用。
再者该方案可借助客户端处理，进而令电视机分离信号以及机顶盒分离有线电视数据信号实现互联，并接入计算机系统之中。
同轴电缆接入传输方案在应用阶段中体现出了显著的优势。
具体为，安装操作成本投入较低，操作起来便利容易，且不需要进行复杂的调试。
完成入户连接后，终端用户则无需再行应用调制解调器，便可实现安装应用。
实践服务阶段中，网络系统各个回路不会存在侵入噪声造成的不良干扰影响。
该应用方案契合于混合光纤同轴电缆应用网络系统的拓扑结构。
同时方案结构可用性，对于合理应用干线资源，降低工程改造投入经费，杜绝资源浪费极为有利，可达到混合光纤同轴电缆网光纤以及同轴线资源的全面应用，提升实践服务效率。
再者系统网络的管理维护操作相对便利容易，且体现出了综合稳定水平优质良好的状况。
局端机房以及终端用户可应用无源光分配系统的有效连接，
省略他类冗余操作环节，无需投入更多的应用设备，提升了系统易用性。
用户可直接应用无源设备完成有线电视数据、网络传输信号的接收，进而省略了不必要的有源操作环节，可做好系统网络的全面优质维护管理。
电视信号总体传输速率可达到每秒十兆比特。
具体成因为，系统运行中，一条同轴电缆线路可借助频率分割操作，在符合以太网传输信号带宽、频率以及相关协议的基础上，仍旧能够实现传输服务。
用户方对无源设备设施的快速直接应用，还对整体有线电视网络系统可靠稳定的运行发挥了优质保障功能，应用无缘终端将其构成客户端，可显著的节约系统运行维护的投入成本，并可科学应对住区楼中重新进行电缆线路铺设施工与安装操作不便的问题。
应用以太无源光网手段可达到整体有线电视网络最佳的性能状态，并实现经济可行的服务应用目标。
3、结语
总之，有线电视双向网络的应用改造尤为重要，面对众多方案技术、应用手段、操作方式，我们只有分析优势价值，探究现行工程特征、条件状况，选择适应合理的方案策略，规范铺设施工，创建良好的网络系统环境，方能为用户终端提供优质清晰、畅通、丰富的电视节目服务，满足其多元化需求，并节约工程改造建设成本投入，提升实践工作效率，创设显著的经济效益与社会效益。
[参考文献]
[1]范晔，张新伟.有线电视行业竞争力评价体系构建及实证分析——以山西有线电视行业为例[J].山西大学学报（哲学社会科学版），2011（2）.
[2]邵亚萍.公共服务市场化中的利益冲突及其协调——以有线电视模转数的公共服务为例[J].浙江社会科学，2011（11）.。
