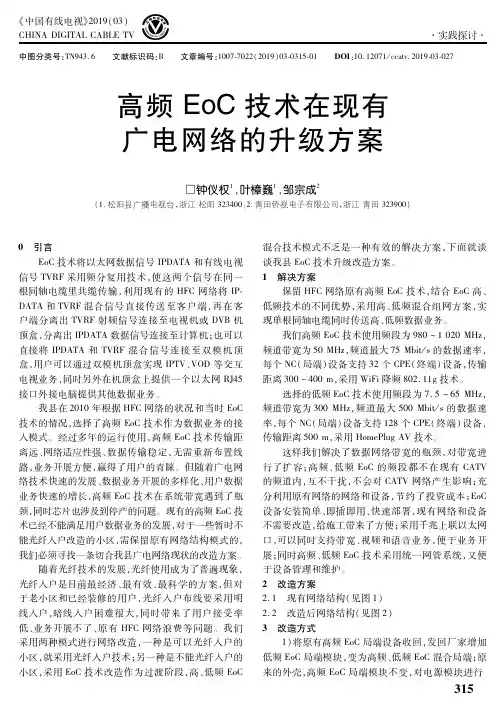

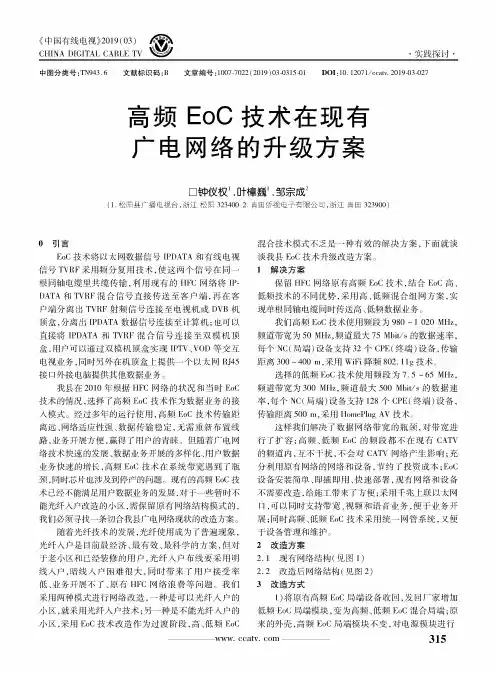

中图分类号:T N943.6 文献标识码：B文章编号：1007-7022(2019)03-0315<1 D O I&10. 12071/ccatv.2019-03-027局频EoC技术在现有广电网络的升级方案CHINA DIGITAL CABLE TV________________________________________________________•实践探讨-□钟仪权叶樟巍邹宗成2(1.松阳县广播电视台，浙江松阳323400;2.青田侨视电子有限公司，浙江青田323900)〇引言E8技术将以太网数据信号（D A T A和有线电视 信号T V R F采用频分复用技术，使这两个信号在同一 根同轴电缆里共缆传输，利用现有的H F C网络将IP-D A T A和 T V R F混合信号直接传送至客户端，再在客 户端分离出T V R F射频信号连接至电视机或D V B机 顶盒，分离出（D A T A数据信号连接至计算机;也可以 直接将（D A T A和T V R F混合信号连接至双模机顶 盒，用户可以通过双模机顶盒实现IPTV、V0D等交互 电视业务，同时另外在机顶盒上提供一个以太网RJ45 接口外接电脑提供其他数据业务。
我县在2010年根据H F C网络的状况和当时E〇C 技术的情况，选择了高频E〇C技术作为数据业务的接 入模式。
经过多年的运行使用，高频E8技术传输距 离远、网络适应性强、数据传输稳定，无需重新布置线 路，业务开展方便，赢得了用户的青睐。
但随着广电网 络技术快速的发展、数据业务开展的多样化、用户数据 业务快速的增长，高频E〇C技术在系统带宽遇到了瓶 颈，同时芯片也涉及到停产的问题。
现有的高频E8技 术已经不能满足用户数据业务的发展，对于一些暂时不 能光纤入户改造的小区，需保留原有网络结构模式的，我们必须寻找一条切合我县广电网络现状的改造方案。
随着光纤技术的发展，光纤使用成为了普遍现象，光纤入户是目前最经济、最有效、最科学的方案，但对 于老小区和已经装修的用户，光纤入户布线要采用明 线入户，暗线入户困难很大，同时带来了用户接受率 低、业务开展不了、原有H F C网络浪费等问题。
EoC在我国有线电视网络双向改造中的应用随着科技的不断进步和发展，有线电视网络双向改造成为了我国有线电视行业的一项重要举措。
EoC（Ethernet over Coaxial）技术作为其中的一种关键技术，在我国有线电视网络双向改造中得到了广泛的应用。
在传统的有线电视网络中，只能实现单向的信号传输，用户只能接收有线电视信号，无法实现双向的互动与通信。
而有线电视网络双向改造正是通过EoC技术的应用来解决这个问题。
EoC技术可以将现有的同轴电缆作为传输介质，通过建立网络与传统有线电视网络进行无缝对接，实现双向传输。
这就为有线电视用户提供了更多的服务和应用。
首先，在有线电视网络双向改造中，EoC技术可以支持高速宽带接入。
传统的有线电视只能提供有限的带宽，难以满足用户对高速网络的需求。
而通过EoC技术，可以在现有的同轴电缆上实现宽带接入，为用户提供更快速的上网体验。
用户可以通过有线电视网络观看高清视频、进行在线游戏等高带宽应用，大大提升了用户的满意度和体验感。
其次，EoC技术的应用还可以实现互动电视服务。
通过在有线电视网络上建立网络，用户可以实现与电视台、电视节目的互动。
用户可以通过有线电视机顶盒与电视台进行即时交互，参与到电视节目中，例如通过投票、留言等方式。
这种互动电视服务不仅丰富了用户的娱乐方式，也提高了有线电视台的吸引力和竞争力。
此外，EoC技术还可以支持智能家居的应用。
通过在有线电视网络上建立智能家居控制中心，用户可以通过有线电视机顶盒实现对家中智能设备的控制。
用户可以通过电视遥控器操控家中的智能灯光、空调、窗帘等设备，实现智能化的生活方式。
这为用户带来了更加便利和舒适的生活体验。
综上所述，EoC在我国有线电视网络双向改造中的应用丰富多样，为用户提供了更快速、更丰富的服务和体验。
随着我国有线电视网络的不断发展和完善，EoC技术的应用也将进一步提升，为用户创造更加智能、便利的生活环境。
随着互联网和数字媒体的飞速发展，有线电视行业面临着巨大的变革和挑战。

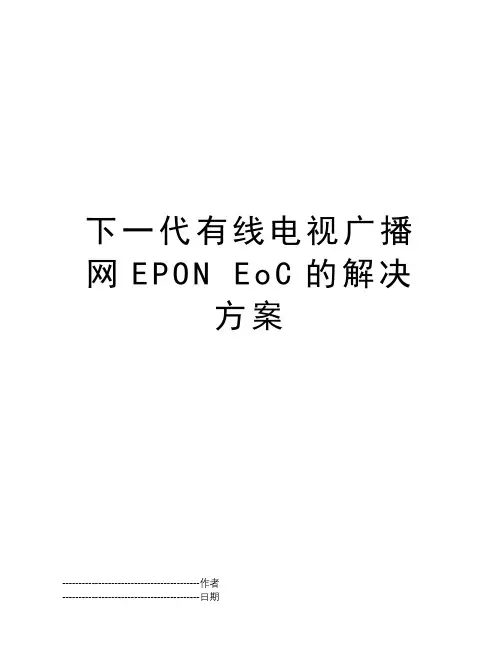

下一代有线电视广播网E P O N E o C的解决方案------------------------------------------作者------------------------------------------日期下一代有线电视广播网EPON EoC的解决方案传统的有线网络仅支持单向下行广播服务，为了提升用户的✌✞值，运营商亟待改造混合光纤同轴网络（☟☞），以提供双向、互动服务。
在下一代广播网络（☠☝）中，基于☜☠ ☜☐的下一代广播网络架构提供了简单的端对端且基于以太网的分组网络，可与现有的有线电视网络共同运行，如图 所示。
在图 中，☜☐的局端设备包括同轴电缆宽带接入终端（ ✌❆）及有线电视信号混合器，可为☜☐网络提供桥接及管理功能，以实现广播电视的双向服务，如：✋❆✞、✞、☟、✞☐✋及 游戏等。
本文介绍了☜☠及☜☐技术的整体背景，并深入讨论了可用于有线电视网络双向改造的☜☠ ☜☐解决方案。
☜☠、☜☐技术特色☜☠：☜☠技术可提供双向 ☝♌♦链路连接，下行波长为 ⏹❍，上行波长为 ⏹❍。
下行数据流被传送至所有 ☠✞（光网络单元），在前导码（逻辑链路✋）中加入☹☹✋域来区别具体帧在 ☠网络中的目的地；上行数据中， ✌负责为已注册的 ☠✞动态分配带宽。
☜☠系统优势如下：◎便于集成及简单实用——☜☠是基于以太网技术，可在同一架构上混合传播✞☐✋、✋❆✞、数据及各种射频数据流，同时可提供✈☐机制以保证不同数据流的传输质量。
◎长距离——当☜☠网络采用前向纠错（☞☜）时，可延伸至 公里甚至 公里。
光纤架构所产生的损失仅为每 英尺 ♎◎低成本——由于采用了无源分光器，因此从长远来看，运维成本将低于同轴电缆。
◎高可靠性——作为无源且不包括任何耗电的电子元件的网络，具备更高的可靠性。
EOC产品描述及方案建议书一产品描述1 高频EOC产品介绍SMG4000系列EoC头端产品规格SMG4000系列EoC头端规格如下：表1.产品规格表型号描述野外型局端，1进2出同轴接口，单以太口，百兆接口支持，SNMP支持，远程升级支持，web管理支持，路由支持，支持AC60V或AC220V电源。
野外型局端，1进2出同轴接口，单以太口，百兆接口支持，SNMP支持，远程升级支持，web管理支持，路由支持，支持AC60V或AC220V电源。
产品概述SMG4000系列是同轴电缆双向数据传输接入系统的接入汇聚设备, 通过有线电视同轴电缆线传输和接收以太网信号，可以使原有的同轴电缆网络以很低的投资升级成为一个电信级的可运营、可管理的宽带接入网络。
SMG4000系列是将ONU（或光电转换器）输出的标准的以太网信号调制成可以在同轴电缆上传输的射频信号通过采用OFDM技术使其能够在复杂的网络环境中进行可靠的数据传输。
SMG4000系列在同轴网络上提供150Mbps的物理层接入带宽，占用960-1060MHz的高频带，有效避免了和现有CATV 系统频率占用上的冲突，减少相互之间干扰。
而且支持现有的树型和星型CATV网络，具有传输距离长，网络适应性好，带宽高等优点。
SMG4000系列的用途：主要应用于已敷设有线电视同轴电缆的用户集中居住小区、城镇楼宇用户密集地区、有线电视对外界干扰容忍度低等地区的有线电视网络的双向化改造；广泛应用于成熟社区的宽带建设，在仅对现有网络线路尤其是用户室内线路进行少量改动的条件下，提供高速宽带业务。
产品特点λ基于主流标准技术SMG4000采用B3G/4G通信的核心技术OFDM，符合通信技术发展主流，符合国际标准。
λ性能稳定，网络适应性好SMG4000采用OFDM自适应调制技术。
对电缆分配网内的噪声、干扰和时变性可自适应匹配，可以在恶劣信号环境下稳定可靠连接，不掉线，同等环境下通信稳定性大大优于CMTS方案，高频EOC无回传噪声汇聚的问题。
1.概述1.1“最后100米”接入技术――EOC广电HFC网络中的同轴电缆网是一种理想的数据传输媒介之一，特别在最后一百米的宽带支持能力远远高于电信运营商通常所采用的五类线或电话线资源。
另外，考虑到网络改造所花费的成本、工期，网络的可拓展性，对多业务的支持能力等因素，现今越来越多的广电网络公司利用现有的同轴电缆来实现双向网络（EOC）的改造。
1.2 广电双向网络改造方案概述根据广电网络建设方案，可利用EPON设备完成光缆干线层面的双向改造，在“最后100米”用户同轴电缆分配接入网双向改造方案中，使用有源EOC方式进行组网，即在ONU下接有源EOC局端，覆盖光节点下面的所有用户，针对有双向需求的用户使用EOC用户端接入。
通过上述对传统的有线电视网的技术改造，将单向广播模式传输网建设为双向传输网，将信号的全模拟传输建设为模拟数字混合传输，使有线电视网成为能够不仅仅传输电视信号，而且可以承载其它多媒体业务的综合业务的网络，并且有可持续发展性，易升级的特点，从而在原有电视信号传播的基础上展开Internet业务、VOD视频点播、数据广播业务、IP电话、网上游戏、远程医疗、社区服务、买卖信息、网上商业、电子商务等增值业务。
广电网络结构如图一所示。
图一：网络结构图2 系统方案EOC是指在同轴电缆上传输以太网数据的技术统称。
现在业界的EOC技术方案多种多样，规模、成熟度不一，主要分为无源（基带）与有源（调制）EOC两类。
无源基带EOC系统通过对数据信号进行二四变换与耦合进行数据传输，其特点是设备相对简单廉价，但对网络适应性差，不能过有源放大器与无源分支分配器等设备，也只适用于星型集中分配网络；有源调制EOC通过对数据进行调制解调进行传输，其可透传放大器、分支分配器，能应用于星型网络与树型网络，对某些特殊网络（如网络中有可寻址系统）也有良好的适应性。
有源EOC应用组网示意图见图二。
图三：EPON+EOC组网示意图EOC技术采用点到多点的用户网络拓扑结构，利用广电原有的同轴电缆来实现数据、语音和视频的全业务接入。
EoC在我国有线电视网络双向改造中的应用随着科技的不断发展，我国有线电视网络逐渐迎来了双向改造的时代。
EoC(以太网过电视线)技术作为其中的一种解决方案，正逐渐在我国的有线电视网络中得到广泛应用。
EoC是一种在原有有线电视网络基础上，通过利用电视线缆实现数据传输的技术。
在过去的有线电视网络中，数据是通过广播方式传输的，而EoC技术的出现，使得数据传输变得双向可操作。
这样一来，用户不仅可以享受高清电视节目的观看，还可以通过电视线缆进行双向通信，实现网络的互联互通。
在我国有线电视网络双向改造中，EoC技术的应用具有多种优势。
首先，EoC技术的应用使得有线电视网络具备了传输大容量数据的能力。
传统的有线电视网络只能传输电视信号，而EoC技术则可以同时传输多种数据，如高清视频、宽带网络、电话等。
这样一来，用户可以通过有线电视网络享受高速宽带网络服务，提高了网络使用的便利性和体验感。
其次，EoC技术的应用可以提高电视信号的传输质量。
在传统的有线电视网络中，信号在传输过程中容易受到干扰、衰减等因素的影响，导致图像质量下降。
而通过EoC技术，数据可以通过电视线缆进行传输，避免了信号传输中可能出现的各种问题，提高了电视信号的稳定性和清晰度。
另外，EoC技术的应用也为有线电视网络的发展带来了新的商业模式。
在传统的有线电视网络中，用户只能通过订购电视节目的方式进行付费。
而通过EoC技术，用户可以享受到更加个性化的服务，如视频点播、网络游戏、在线购物等。
这样一来，有线电视网络的商业模式不再局限于电视节目的传输，而可以扩展到更多的领域，满足用户多样化的需求。
总之，EoC技术在我国有线电视网络双向改造中的应用具有很大的潜力。
它不仅可以提高有线电视网络的传输能力和传输质量，还可以丰富有线电视网络的商业模式，为用户提供更加便利和个性化的服务。
相信随着科技的不断进步，EoC技术在我国的有线电视网络中将会得到更广泛的应用。
EoC技术作为有线电视网络双向改造中的一种重要解决方案，为我国的有线电视行业带来了新的发展机遇和挑战。

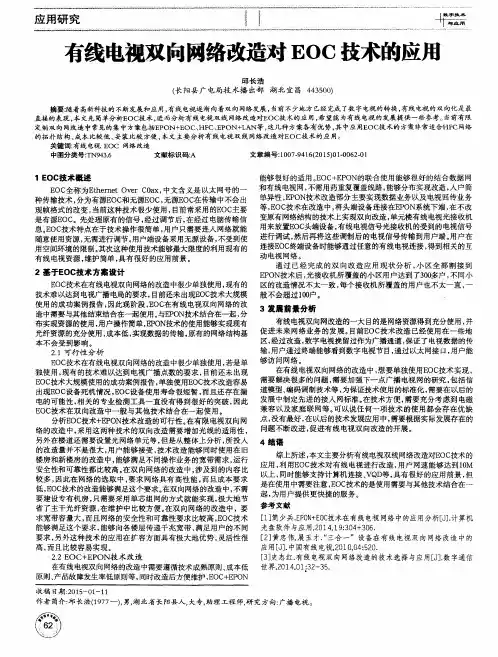

EOC技术在有线电视双向改造中的应用【摘要】在三网融合的之下，有线电视网络的双向改造已经刻不容缓，在双向改造当中EOC技术是一种不错选择，这种技术相对来说比较成熟，改造的成本也比较低，建成以后具有较高的宽带服务能力。
但是在运用这样技术进行有线电视双向改造当中，也需要注意一些问题，与网络环境要求等等，这样这样才能保证有线电视双方改造的效果。
本文根据现有的研究资料，在概述EOC技术概念和内涵的基础上，详细分析了EOC技术用于用线电视双向改造的方案和要求，希望能够对EOC技术的应用提供一些帮助和启示。
【关键词】EOC；有线电视；双向改造在三网融合的背景之下，有线电视的双向改造已经成为必然的趋势在，因此由广播电视规划院牵头的“有线电视网络宽带接入技术工作组”制定并颁布了《面向下一代广播电视网电缆接入技术（EOC）需求白皮书》，在白皮书当中明确了EOC运用的具体目标和要求，为EOC技术的有线电视双向改造提供技术标准。
本文结合白皮书的内容，以及EOC技术自身的特点论述了其在有线电视双向改造中的应用。
一、EOC技术概述1.EOC技术简介EOC技术也是一个舶来概念，最早出现在欧洲，其基本的含义是“Eth ernet Over COax”，翻译成中文就是以太网信号在同轴电缆上的一种传输技术。
这种技术主要可以分为两类，也就是无源EOC和有源EOC。
无源EOC是指在传输的过程中以太网信号的帧格式不发生改变，这种技术已经非常少见，因此不在做过多的介绍。
现在的EOC主要是以有源EOC为主，这种技术是将以太网原有的信号进行调制解调等复杂的处理之后，再通过同轴电脑传输的技术和解决方案。
因此，我们现在所称的“Ethernet Over COax”实际上也就是有源EOC，这种技术改变了原有的信号传输的帧格式。
这类技术主要有以下4种：HOmePNA Over COax、HOmePlug Over COax、WiFi Over COax、MOCA-Multimedia Over COax Alliance。
EOC宽带接入技术建议书/解决方案目录目录1GPON+EOC综合解决方案 (1)1.1技术简介 (1)1.1.2EOC技术 (1)1.1.3综合网管技术 (3)1.2方案介绍 (4)方案二、一级放大器环境 (5)1.2.3设备部署方案 (6)1.2.4业务部署与管理 (7)1.3方案特点和优势 (8)1.4方案升级与演进 (8)1.4.1GPON升级改造 (8)1.4.2EOC系统升级方案 (9)2具体试点实施： (11)2.1光纤跳纤及ONU+EOC头端安装示意图： (11)2.2初定实施计划：................................................................................错误！未定义书签。
1GPON+EOC综合解决方案1.1技术简介GPON+EOC技术作为广电行业双向网解决方案的主要技术之一，广泛应用各地网络改造项目之中，该技术主要秉承“IP”理念，能够将IP技术完美应用到广电原有的HFC网络中。
GPON技术是PON技术和以太网技术的完美结合，GPON系统由OLT（Optical Line Terminal光线路终端）、ONU（Optical Networks Unit光网络单元）、POS（光分路器）和ODN（Optical Distribution Networks光分配网络）组成，OLT和ONU之间采用波分复用的方式实现以太网信号和有线电视信号的同纤传输。
EOC技术则解决了在有线电视传输线路上同时传送以太网数据和有线电视信号的问题。
该网络中一般由CBAT（EOC局端）、CNU（EOC终端）和同轴分配网组成。
该方案的网路拓扑如下：图-2GPON+EOC示意图1.1.2EOC技术EOC原是源于欧洲一些厂家，原文是“Ethernet over Coax”，也就是以太网信号在同轴电缆上的一种传输技术，原有以太网络信号的帧格式没有改变。
