静态电路和动态电路中考专题复习

中考物理专题复习《中考动态电路问题》知识点1：导致电表示数变化的基本情况即电路动态问题1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化（2）并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化（1）串联电路中电键的断开或闭合引起的变化（2）并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下，引起电路中电学物理量的变化4. 电路出现的故障（短路和断路）引起。

5.敏感电阻阻值变化引起的动态电路分析。

知识点2：解决电路动态问题基本理论1.串并联电路特点（1）串联电路：电流关系： I=I1=I2电压关系： U=U1+U2电阻关系： R=R1+R2（2）并联电路：电流关系： I=I1+I2电压关系： U=U1=U2电阻关系： 1/R=1/R1+1/R22.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：I=U/R（3）变形公式：U=IR R=U/I3.电功率公式P=UI P=I2R P= U2/R4.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看.5.如何判断电流表测量通过哪个用电器的电流。

方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流.6.如何判断电压表测哪部分电路两端的电压。

方法：电压表与哪个用电器并联就测哪个用电器两端的电压.知识点3：解决动态电路问题方法技巧1．学会正确分析电路图。

首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。

具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。

经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。

2024年中考物理专题复习—欧姆定律动态电路的类型及分析【要点解析】一、滑变型动态分析解题思路：①分清串/并联；②分析电表测量对象；③找到滑动变阻器R变化；④由分压分流特点判断电表变化。

1.串联技巧：串联分压，阻大压大电源电压U不变，滑片P向右滑，各电表示数怎么变？①定串并：串联②看电表：A测电流，V1测U定，V2测U滑③从R滑入手分析变化：a.滑片右移→R滑变大→R总变大b.电流：A示数变小UIR↓=↑总总U定↓=I↓Rc.电压：V1示数变小V2示数变大U滑↑=U－U定↓④比值变化：经典模型2.并联电源电压U 不变，滑片P 向右滑，各电表示数怎么变？①定串并：并联②看电表：A 1测I 滑，A 2测I 定，A 测I 总，V 测U 电源③从R 滑入手分析变化：a.滑片右移→R 滑变大b.电流：A 1示数变小U I R ↓=↑滑I 总↓=I 滑↓+I 定A 2示数不变并联电路各支路互不影响，I 定不变A 示数变小油面下降→浮子下降→指针上滑R 接入电路中电阻变大→A 示数变小身高变高→滑片上移→R ′变小R ′的电压变小→R 的电压变大→V 示数变大c.电压：V 示数不变④比值变化：二、多开关型动态电路1.串联S 由断开到闭合，各电表示数如何变化？○V 不变U 总→U 总○A 变大L U UI I R R R'=→=+总总2.并联○V 不变测电源电压，不变○A 变大多了一条支路，电流变大A 1示数不变各支路互不影响A 2示数变大无示数→有示数【典例引领】1.闭合开关S 后，当滑动变阻器的滑片向右移动时：①定串并：R 1、R 2并联②看电表：A 1测R 1电流，A 2测R 2电流，A 测总电流，V 测电源电压③从R 滑入手分析变化：滑片右移→R 滑变大→R 总变大①电压表V 的示数不变；（V 测电源电压，定值，不变）②电流表A 2的示数变小；（R 2↑，U 不变，I 2↓）③电流表A 1的示数不变；（各支路互不影响，I 1不变）④电流表A 的示数变小；【I （↓）=I 1（不变）+I 2（↓）】⑤电压表V 的示数与电流表A 的示数的比值变大；（比值为电路总电阻，变大）⑥电压表V 的示数与电流表A 1的示数的比值不变；（比值为R 1，不变）⑦电压表V 的示数与电流表A 2的示数的比值变大；（比值为R 2，变大）⑧电流表A 1与电流表A 的示数的比值变大；（A 1不变，A 变小）⑨电压表V 的与电流表A 的示数的乘积变小；（V 不变，A 变小）⑩电流表A 2与电流表A 1的示数的比值变小。

2023年中考物理专项复习：动态电路分析一、选择题1.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是（）A．电压表的示数变大，电流表示数变大B．电压表的示数变小，电流表示数变大C．电压表的示数变大，电流表示数变小D．电压表的示数变小，电流表示数变小2.如图所示，电源电压保持不变，闭合开关S，将滑动变阻滑片P向右移动，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表与电流表的示数之比变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数不变3.如图所示，电源电压不变，R1是定值电阻，R2是滑动变阻器．当闭合开关，滑片P向右滑动时，下列说法错误的是( )A．V1示数变化量等于V2示数变化量B．V1示数变化量小于V2示数变化量C．V1示数与A示数的比值不变D．V2示数与A示数的比值变大4.在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是( )A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强5.疫情期间，公共场所一般都用手持式电子测温仪测量体温。

如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，定值电阻R0为保护电阻。

R是热敏电阻，用于靠近人体测温，当被测者体温较高时，显示仪D的示数也会变大。

正常条件下关于此测温仪，下列分析正确的是（）A．显示仪是由电流表改装成的B．热敏电阻R的阻值随着温度的升高而增大C．被测者体温越高，R消耗的电功率越小D．被测者体温越高，电路的总电功率越大6.如图所示，在竖直放置的电磁铁上方用弹簧悬挂条形磁体，开关闭合后，当滑片P从a端向b端滑动过程中，始终保证条形磁体未接触电磁铁，弹簧的形变为弹性形变，灯泡处于发光状态，下列说法正确的是（）A．电流表示数变大，灯泡变亮，弹簧长度变长B．电流表示数变大，灯泡变亮，弹簧长度变短C．电流表示数变小，灯泡变暗，弹簧长度变长D．电流表示数变小，灯泡变暗，弹簧长度变短7.如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

专题08动态电路分析一、常见题目类型动态电路中电流与电压的变化情况主要由以下三个方面引起：1.滑动变阻器滑片P 的位置改变引起；2.开关的断开或闭合引起；3.电路出现的故障（短路和断路）引起。

4.串联电路；5.并联电路；二、用到的基础知识1.欧姆定律I=U/R 。

2.串联电路中电流、电压及电阻的关系；分压规律：U 1U 2=R 1R 23.并联电路中电流、电压及电阻的关系；分流规律：I 1I 2=R 2R 14.滑动变阻器的使用。

5.电流表、电压表的使用。

6.短路与断路。

三、常用到的分析方法1.判断电路连接方式，即串联电路还是并联电路，画出等效电路图。

2.判断电流表与电压表测量的是哪一段电路的电流或两端的电压。

3.开关在电路中的位置及作用。

4.电源电压可以认为是不变的。

5.并联电路电压表的示数一般情况下是不变的，各支路中的电流互不影响。

三、例题分析【例题1】（2023奉贤二模）在图所示，电阻R 1的阻值为10欧，滑动变阻器滑片P 位于中点附近。

用一阻值为20欧的电阻替换R 1后，可使电压表示数与替换R 1前相同的方法有（）①电源电压不变，向左移动滑片P②电源电压不变，向右移动滑片P③减小电源电压，不移动滑片P④增大电源电压，向左移动滑片PA．①③B．①②C．②③D．②④【例题2】（2022奉贤二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。

开关S闭合后，用一个阻值为20欧的电阻替换电阻R1，可能使两电流表A1、A2示数的比值与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．增大电源电压，不移动滑片P D．增大电源电压，向右移动滑片P【例题3】（2023嘉定二模）在图所示的电路中，电源电压保持不变。

将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。

移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动【例题4】（2023普陀一模）在图所示的电路中，定值电阻R1、R2的大小关系为R1>R2，闭合开关S，电压表V1和V2示数的比值为k1，若用定值电阻R0（R0＜R2）替换R1、R2中的一个，闭合开关S，电压表V1和V2示数的比值为k2。

2023年中考物理重难点复习：动态电路分析（精练）
1．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程
）
中，下列说法正确的是（
A．电压表的示数变大
B．电流表A1和电流表A2的示数均减小
C．电流表A1的示数与电流表A2的示数之差减小
D．电压表V的示数与电流表A1的示数比值不变
2．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片向右滑动，
）
则下列说法中正确的是（
A．滑动变阻器接入电路中的电阻变小
B．总电阻变小
C．电流表的示数变小
D．电压表的示数变大
3．如图所示，电源电压恒定不变，R1、R2为定值电阻，闭合开关S1、S2后，电路正常，电压表、
）
电流表均有示数.若断开S2，不变的是（
A．电压表示数
B．电流表示数
C．电压表示数与电流表示数的比值
D．电压表示数与电流表示数的乘积
第1页（共24页）。

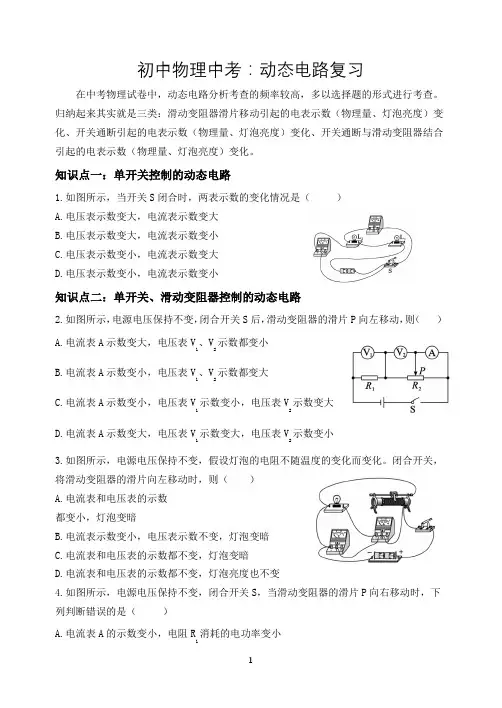

初中物理中考：动态电路复习在中考物理试卷中，动态电路分析考查的频率较高，多以选择题的形式进行考查。

归纳起来其实就是三类：滑动变阻器滑片移动引起的电表示数（物理量、灯泡亮度）变化、开关通断引起的电表示数（物理量、灯泡亮度）变化、开关通断与滑动变阻器结合引起的电表示数（物理量、灯泡亮度）变化。

知识点一：单开关控制的动态电路1.如图所示，当开关S 闭合时，两表示数的变化情况是（ ）A.电压表示数变大，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表示数变小，电流表示数变小知识点二：单开关、滑动变阻器控制的动态电路2.如图所示，电源电压保持不变，闭合开关S 后，滑动变阻器的滑片P 向左移动，则（ ）A.电流表A 示数变大，电压表V 1、V 2示数都变小 B.电流表A 示数变小，电压表V 1、V 2示数都变大 C.电流表A 示数变小，电压表V 1示数变小，电压表V 2示数变大 D.电流表A 示数变大，电压表V 1示数变大，电压表V 2示数变小 3.如图所示，电源电压保持不变，假设灯泡的电阻不随温度的变化而变化。

闭合开关，将滑动变阻器的滑片向左移动时，则（ ）A.电流表和电压表的示数都变小，灯泡变暗B.电流表示数变小，电压表示数不变，灯泡变暗C.电流表和电压表的示数都不变，灯泡变暗D.电流表和电压表的示数都不变，灯泡亮度也不变4.如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列判断错误的是（ ）A.电流表A 的示数变小，电阻R 1消耗的电功率变小B.电压表V 2的示数变大，电路消耗的总电功率变大C.电压表V 1的示数与电流表A 的示数的比值不变D.电压表V 1的示数与电压表V 的示数的比值变小知识点三：多开关控制的动态电路5.如图所示，电源电压保持不变，只闭合开关S 1，灯泡L 发光，电压表有示数；再闭合开关S 2，电路中出现的情况是（ ）A.电压表的示数变小B.电路的总电阻不变C.灯泡L 的亮度不变D.电路的总功率变大6.如图所示，电源电压保持不变，闭合开关S 2，断开开关S 1、S 3，电流表和电压表均有示数；再断开开关S 2，同时闭合开关S 1、S 3，此时（ ）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电流表和电压表示数均变小D.电流表和电压表示数均变大知识点四：其他变阻器（如气敏电阻、光敏电阻等）控制的动态电路7.如图所示，R 为光敏电阻，其阻值随光照强度的增大而减小，R 1是定值电阻。

专题07动态电路分析一、选择题1．如图所示电路，电源电压不变，闭合开关，滑动变阻器的滑片P自左向右滑动过程中，下列说法正确的是（）A．滑动变阻器接入电路的电阻变小B．电流表的示数变小C．灯泡的亮度变亮D．灯泡的实际功率不变2．如图所示电路，电源两端电压保持不变。

当开关S闭合时，若将滑动变阻器的滑片P向右滑动，下列说法正确的是（）AB．电压表的示数变小，电流表示数变小C．电压表的示数变大，电流表示数变小D．电压表的示数变小，电流表示数变大3．某电子秤的简化电路如图所示，R0是定值电阻，R x是压敏电阻，其阻值随着压力增大而减小，电源电压恒定不变，闭合开关S，当R x上方压力增大时，对电路中变化的量描述正确的是（）A．电压表的示数变大B．通过R x的电流变小C．电阻R x的阻值变大D．电路的总功率变小4．在如图所示的电路中，电源电压和灯泡电阻都保持不变。

闭合开关当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电流表和电压表的示数都减小B．电路总功率变大C．灯泡功率变小D．变阻器功率变小5．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。

电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（）A．电流表示数变大B．电压表示数变小C．电压表示数与电流表示数的比值变大D．电路消耗的总功率变小6．如图所示的电路，电源电压恒定，闭合开关S，在保证各元件安全条件下，滑动变阻器的滑片P 从最右端向左移动的过程中，下列分析正确的是（）A．电压表V示数变小，灯光亮度变亮B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的差值不变7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中()A ．电流表A 示数变大，电压表V 2示数变小B ．电流表A 示数变大，电压表V 1示数变小C ．电压表V 1示数变小，电压表V 2示数变大D ．电压表V 1示数不变，电压表V 2示数变小8．电路如图，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（电源电压保持不变）（ ）A ．电灯变暗B ．电压表V 1的示数变大C ．电路总功率变大D ．电压表V 2的示数不变9．如图所示，电源两端的电压保持不变，0R 是定值电阻，R 是滑动变阻器。

2023年中考物理分类复习：动态电路类型一变阻器型动态电路1.如图所示，当变阻器滑片从a向b滑动过程中，灯泡变暗且电压表示数变大的是（）A. B. C. D.2.如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A. 电压表V1的示数增大，电压表V2的示数减小B. 电阻R1和R2消耗的功率的变化量一定相等C. 电压表V1减小的示数等于V2增大的示数D. 电压表V1减小的示数小于V2增大的示数3.如图所示的电路中、电源电压为20V、定值电限R为20Ω，滑动变限器标有“30ΩlA”字样、电压表选用的量程是0~15V、在该电路正常使用的情况下，则（）A. 电路消耗最大功率为20WB. 电路消耗的最小功率为8WC. 电压表的最小示数为8VD. 滑动变阻器接入电路的最小阻值为10Ω4.如图甲所示，电源电压U恒定，R0为定值电阻，R为滑动变阻器，闭合开关S，调节滑动变阻器的滑片P，两电压表V1、V2的示数随电流表示数变化的图象如图乙所示，则（）A．图乙中“ac”段表示电压表V2的示数随电流表示数变化的图象B．电源电压U＝3.0VC．定值电阻R0＝24ΩD．调节滑片P的过程中，滑动变阻器R的最大电功率为0.375W5.如图所示电路，电源电压保持不变，R为定值电阻．闭合开关S，调节滑动变阻器R′，发现电流表示数从0.1A变为0.3A，电压表示数改变了4V．由此可判断在这一过程中滑动变阻器连入电路的阻值__（选填“变大”或“变小”），定值电阻R的电功率变化了__W．6.如图所示，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器规格为“20Ω，1A”，小灯泡L标有“2.5V，1.25W”（灯丝电阻不变）。

在保证小灯泡电流不超出额定电流的情况下，移动滑动变阻器的滑片，求：（1）小灯泡的额定电流；（2）滑动变阻器连入电路的阻值变化范围多少；（3）整个电路消耗的功率范围。

2024年中考物理真题分类训练——动态电路一、选择题1.（2024泰安，13）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A．只有①④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确2.(2024乐山，14)小华设计了如图所示的输液提示器，在护士站能够视察到药液量的改变。

当袋中药液量削减时A．电压表示数减小，灯泡亮度变暗B．电压表示数减小，灯泡亮度变亮C．电压表示数增大，灯泡亮度变暗D．电压表示数增大，灯泡亮度变亮3.（2024常德，18）如图在探究“电流与电阻关系”时，电源电压恒为3V，试验打算了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调整滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行试验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小4.（2024遂宁，10）如图甲是小明设计的自助探究试验电路，灯泡L在平安范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V.下列是小明对此电路通过计算分析作出的几个推断，其中正确的是A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗C.为保证电路各元件平安，滑动变阻是阻值只能在5Ω~10Ω之间调整D.在平安调整过程中滑动变阻器消耗的最小电功率是0.9W5.(2024重庆B，8)如图5甲所示的电路，电源电压不变,Ｌ是标有“4Ｖ“字样的灯泡，定值电阻为６０Ω，两个电流表的量程均为０－０.６Ａ，电压表的量程为０－１５Ｖ，图５乙是小灯泡Ｌ的电流随其电压改变的图像。
