机械制造机械制造设计基础试题二考试卷模拟考试题.doc

《机械制造基础》模拟试卷二参考答案及评分标准一、填空题(每空1分，共30分)1.根据铳刀和工件相对位置的不同，它可分为对称铳和不对称铳两种不同的铳削方式。

2•在钢的普通热处理里，其中退火和正火属于预先热处理。

3•强度是指金属材料在静态载荷作用下，抵抗塑性变形和断裂的能力。

4.常见金属的晶格类型有体心立方晶格、面心立方晶格和密排六方晶格。

5.合金中具有相同化学成分、相同晶体结构的均匀部分称为相。

6•钢的热处理是指钢在固态下采用适当方式进行理轻、血壷和冷却以获得所需组织结构和性能的工艺。

7.钢的淬透性越高，则其C曲线的位置越靠右,说明临界冷却速度越/E。

8•镇床上常用的镇刀有单刃镇刀和多刃镇刀两种。

多刃镇刀不能纠正孔的位置误差。

9•衡量金属材料塑性好坏的指标有断后伸长率和断面收缩垒两个。

I0•生产中控制晶粒大小的的方法有增加过冷度、变质处理、附加振动等三种。

II•刀具磨损的过程可分为初期磨损阶段、正常磨损阶段和急剧磨损阶段三个阶段。

1 2•精度要求高的小锥孔(通孔，未淬火)应用餃孔加工方法，箱体零件上尺寸与位置精度都要求较高、尺寸较大的孔应用镇孔方法加工，直径较大且淬过火、精度要求高的孔应用昼孔方法加工。

二、判断题(在题号前括号内作记号“厂或“X”，每小题1.5分，共15分)(P ) 1•机器零件或构件工作时，通常不允许发生塑性变形，因此多以6作为强度设计的依据。

(P ) 2.在其它条件相同时，铸成薄件的晶粒比铸成厚件的晶粒更细。

(P )3•—般地说合金中的固溶体塑性较好，而合金中的化合物硬度较高。

(x )4.钢中碳的质量分数越高，则其淬火加热的温度便越高。

(x ) 5.奥氏体向马氏体开始转变温度线Ms与转变终止温度线Mf的位置，主要取决于钢的冷却速度。

(P )6.车削长径比L/D> 10的细长轴类零件，再没有使用中心架和跟刀架时，由于径向力的作用，会使车削后的工件成为中凸形。

(x ) 7.当以很大的刀具前角、很大的进给量和很低的切削速度切削钢等塑性金属时形成的是节状切屑。

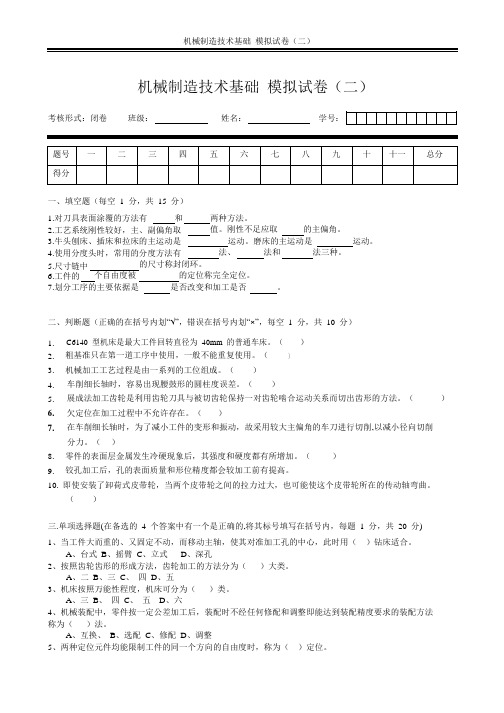

机械制造技术基础 模拟试卷（二）机械制造技术基础 模拟试卷（二）一、填空题（每空 1 分，共 15 分）1.对刀具表面涂覆的方法有和两种方法。

2.工艺系统刚性较好，主、副偏角取值。

刚性不足应取 的主偏角。

3.牛头刨床、插床和拉床的主运动是运动。

磨床的主运动是 运动。

4.使用分度头时，常用的分度方法有的尺寸称封闭环。

5.尺寸链中法、 法和 法三种。

6.工件的 个自由度被的定位称完全定位。

7.划分工序的主要依据是是否改变和加工是否 。

二、判断题（正确的在括号内划“√”，错误在括号内划“×”，每空 1 分，共 10 分）1. 2.C6140 型机床是最大工件回转直径为 40mm 的普通车床。

（ 粗基准只在第一道工序中使用，一般不能重复使用。

（））3. 机械加工工艺过程是由一系列的工位组成。

（）4. 车削细长轴时，容易出现腰鼓形的圆柱度误差。

（ ）5. 展成法加工齿轮是利用齿轮刀具与被切齿轮保持一对齿轮啮合运动关系而切出齿形的方法。

（ ）6. 欠定位在加工过程中不允许存在。

（ ）7. 在车削细长轴时，为了减小工件的变形和振动，故采用较大主偏角的车刀进行切削,以减小径向切削 分力。

（ ）8. 9.零件的表面层金属发生冷硬现象后，其强度和硬度都有所增加。

（ 铰孔加工后，孔的表面质量和形位精度都会较加工前有提高。

）10. 即使安装了卸荷式皮带轮，当两个皮带轮之间的拉力过大，也可能使这个皮带轮所在的传动轴弯曲。

（）三.单项选择题(在备选的 4 个答案中有一个是正确的,将其标号填写在括号内，每题 1 分，共 20 分) 1、当工件大而重的、又固定不动，而移动主轴，使其对准加工孔的中心，此时用（ ）钻床适合。

A 、台式 B 、摇臂 C 、立式 D 、深孔2、按照齿轮齿形的形成方法，齿轮加工的方法分为（ ）大类。

A 、二B 、三C 、 四D 、五3、机床按照万能性程度，机床可分为（ ）类。

A 、三B 、 四C 、 五D 、六4、机械装配中，零件按一定公差加工后，装配时不经任何修配和调整即能达到装配精度要求的装配方法 称为（ ）法。

机械制造装备设计模拟考试题与答案一、单选题（共86题，每题1分，共86分）1.导轨的结构类型中没有（）。

A、动压导轨B、静压导轨C、滑动导轨D、卸荷导轨正确答案：A2.滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是( )。

A、减小滚珠直径，适当增加滚珠数目B、增大滚珠直径，适当增加滚珠数目C、减小滚珠直径，适当减少滚珠数目D、增大滚珠直径，适当减少滚珠数目正确答案：D3.少品种、大批量生产模式出现的年代A、70年代B、50年代C、90年代D、80年代正确答案：B4.一般要设置对刀装置的机床夹具是A、镗床夹具B、铣床夹具C、钻床夹具D、车床夹具正确答案：B5.通用多轴箱的总图组成部分中不包括A、装配表B、主视图C、展开图D、俯视图正确答案：D6.为了提高蜗轮齿部耐磨性，常采用的材料是（）。

A、钢B、铸铁C、工程塑料D、铜正确答案：D7.以下不属于拉刀非工作部分的是A、前导部B、后导部C、切削齿D、头部正确答案：C8.在常用夹紧机构中，既可增力，又可减力的夹紧机构是A、斜楔B、铰链C、偏心D、杠杆正确答案：D9.“规模效益”的生产模式出现的年代是A、70年代B、50年代C、90年代D、80年代正确答案：B10.半闭环控制系统的数控机床，仍不可避免地带来A、丝杠的转角误差B、机床的几何形状误差C、机床传动部件的误差D、电机的转角误差正确答案：C11.摇臂钻床的第二主参数是A、最大的工件长度B、床身上的最大回转直径C、工作台工作面宽度D、最大跨距正确答案：D12.机床爬行现象一般发生于（）的运动情况下。

A、低速轻载B、低速重载C、高速重载D、高速轻载正确答案：B13.多品种、小批量生产模式出现的年代A、80年代B、50年代C、70年代D、90年代正确答案：D14.机床运动部件在相同条件下，用相同的方法重复定位时，位置的一致程度，称为A、重复定位精度B、几何精度C、传动精度D、运动精度正确答案：A15.用于确定工件正确位置的元件称为A、定位元件B、夹紧元件C、导向元件D、定向元件正确答案：A16.对一个设计合理，制造良好的带位置闭环控制系统的数控机床，可达到精度的决定因素是A、计算机的运算速度B、驱动装置的精度C、机床机械结构的精度D、检测元件的精度正确答案：D17.数控铣床与普通铣床相比，在结构上差别最大的部件是A、主轴箱B、进给传动C、工作台D、床身正确答案：B18.在简单夹紧机构中，夹紧机构一般不考虑自锁的是A、铰链B、偏心C、杠杆D、斜楔正确答案：A19.以下不属于拉刀非工作部分的是A、校准齿B、后导部C、尾部D、前导部正确答案：A20.一面两销定位结构中，两销指A、两个圆柱销B、一个圆柱销一个圆锥销C、两个菱形销D、一个圆柱销一个菱形销正确答案：D21.根据工件加工表面的位置要求，将工件的六个自由度全部限制，称为A、过定位B、欠定位C、不完全定位D、完全定位正确答案：D22.金属切削机床所担负的工作量约占机器制造总工作量的A、40%~50%B、30%~60%C、30%~50%D、40%~60%正确答案：D23.当工件定位表面不规整或工件批与批之间毛坯尺寸变化较大时，常用A、浮动支承B、可调支承C、自位支承D、辅助支承正确答案：B24.柔性制造系统的英文缩写是A、DNCB、FMCC、FMSD、CIMS正确答案：C25.数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会( )。

机械设计(2)模拟试题集及答案20XX-53.有一非液体润滑的径向滑动轴承，宽径比B/d=1，轴颈d=80mm,已知轴承材料的许用值为[p]=5Mpa, [v]=5m/s, [pv]=/s,要求轴承在n1=320r/min和n2=640r/min两种转速下均能正常工作，试求轴承的许用载荷的大小。

解：1. 按许用平均压力求许用载荷Fmax1 P=F/Bd ≤[p]=5MpaFmax1≤Bd*[p]=320XXN 4分2. 按许用[pv]求Fmax2当n1=320r/min时,v1=Лdn/60*1000 = m/s＜[v] Pv=(F/Bd)*≤[pv] Fmax≤10*6400/= 而当n2=640r/min 时，v2= m/s＜[v]Pv=(F/Bd)*≤[pv] Fmax≤10*6400/= 5分综上分析：该轴承的许用载荷[F]取 1分五、结构改错题1．如图所示为一轴系结构，试指出图中至少10处标有序号的错误或不合理结构的原因。

解：评分参考标准：写对一个错误说明，则得一分，累积到10分为止，写错不得分，也不扣分，写出编号之外的其它结构错误，也可得分。

左右两个轴承内圈没有固定；左右两个轴承外圈没有固定；轴径太大，齿轮无法装拆；两个齿轮定位不可靠，轴段应比轮毂长度短2 ~3mm；为了减少装夹工件的时间，两个平键应布置在轴的同一条母线上；两个轴承端盖与箱体之间均应有调整垫片；轴承端盖上螺钉孔径应比螺钉外径大些；螺孔应比螺钉头更深一些，螺纹底孔应比螺孔更深一些；箱体上与两个端盖接触的平面均应高出一些，均为加工面；两个齿轮齿顶圆均应倒角，共4处；两个轴承端盖外圆外侧均应倒角；螺钉应加弹簧垫圈防松；两个轴承端盖外面中间应凹下一点，以减少加工面。

4120XX-52. 如图所示为一对正安装的角接触球轴承的轴系结构。

试指出图中至少10处标有序号的错误或不合理结构的原因。

答：①轴承端盖的加工面过大，工艺性差；②轴承装反③轴过长，动静干涉④轴承处不需要键连接⑤轴肩过高，轴承无法拆卸⑥轴头过长，夹紧不可靠⑦键太长⑧套筒直径太大，轴承无法拆卸⑨轴径太大，与轴承端盖有动静干涉⑩缺少密封(11) 缺轴肩，联轴器无法定位(12) 两键不在同以母线上，工艺性差；(13) 缺少轴向夹紧。

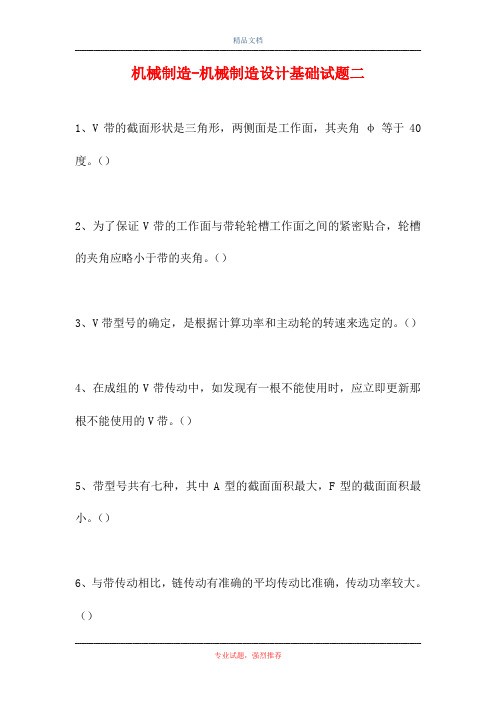

机械制造-机械制造设计基础试题二1、V带的截面形状是三角形，两侧面是工作面，其夹角φ等于40度。

（）2、为了保证V带的工作面与带轮轮槽工作面之间的紧密贴合，轮槽的夹角应略小于带的夹角。

（）3、V带型号的确定，是根据计算功率和主动轮的转速来选定的。

（）4、在成组的V带传动中，如发现有一根不能使用时，应立即更新那根不能使用的V带。

（）5、带型号共有七种，其中A型的截面面积最大，F型的截面面积最小。

（）6、与带传动相比，链传动有准确的平均传动比准确，传动功率较大。

（）7、链传动能保证准确的平均传动比，因此它特别适用于要求传动平稳的场合。

（）8、链传动具有准确的的平均传动比和瞬时传动比。

（）9、套筒滚子链的12B－2×60GB12431－83，其链节数等于120。

（）10、链传动水平布置时，松边应位于下方，否则松边容易与紧边相碰。

（）11、链节距越大，承载能力越大，但相应会引起较大的冲击和振动，因此高速重载时，可选用小节距的多排链。

（）12、链传动与齿轮传动同属啮合传动，两种传动的瞬时传动比都能保持恒定。

（）13、链传动传动平稳，一般布置在高速级。

（）14、滚子链“05B-1×48GB12431－83”，表示链条的排数为5排。

（）滚子链“05B-1×48GB12431－83”，表示链条的排数为5排。

（）15、链节距是链条的主要参数，它反映了链条的结构尺寸和承载能力。

（）16、滚子链的链节数一般为偶数，以避免使用过渡链节。

（）17、为了使链齿的磨损均匀，链轮齿数一般应取取链节数互为质数的奇数。

（）18、链传动能在恶劣的环境下工作，所以广泛用于石油、矿山机械中。

（）19、滚子链的“24Ａ－2×54GB12431－83”，表示链条长度为54mm。

（）20、滚子链链节数为奇数时，须使用过渡链节，会引起附加弯曲应力，应尽量避免。

（）21、与带传动一样，链传动可以用于中心距较远的传动。

机械制造《机械制造基础》习题集二考试卷模拟考试题 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、在Fe-Fe3C 合金中,含有二次渗碳体最多的合金是含碳为____________________________%的钢,其二次渗碳体的最大含量为____________________________%.（ ） 2、冷变形金属在加热时发生的三个过程依次为____________________________，____________________________和____________________________。

（ ） 3、对刃具钢的性能要求主要有三个方面 ,即____________________________，____________________________和____________________________。

（ ） 4、1Cr18Ni9Ti 是____________________________钢,需采用____________________________处理,以获得单相奥氏体,为了阻止(CrFe)23C6沿晶界析出,还应进行____________________________热处理.（ ） 5、高速钢锭经锻造退火后的组织为____________________________,淬火后的组织为____________________________,淬火后再经多次回火后的组织为____________________________。

（ ） 6、灰铸铁能否充分石墨化 ,主要决定于其碳当量和铸后冷却速度 ,一般而言,碳当量越____________________________,越有利于石墨化,冷却速度越____________________________,越容易形成白口.（ ） 7、球墨铸铁件可通过热处理来调整其基本组织， ____________________________热处理能得到F+G 基,____________________________热处理能得到F+P+G 基,而正火能获得P+G 基（ ）姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------8、所谓巴氏合金是指____________________________基和____________________________基轴承合金（）9、线型无定型高聚物在不同温度下表现出的三种力学状态：____________________________,____________________________态和粘流态。

《《机械制造基础》习题集二》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、在Fe-Fe3C 合金中,含有二次渗碳体最多的合金是含碳为________% 的钢,其二次渗碳体的最大含量为________%.（ ）2、冷变形金属在加热时发生的三个过程依次为________，________和________。

（ ）3、对刃具钢的性能要求主要有三个方面 ,即________，________和 ________。

（ ）4、1Cr18Ni9Ti 是________钢,需采用________处理,以获得单相奥 氏体,为了阻止(CrFe)23C6沿晶界析出,还应进行________热处理.（ ）姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------5、高速钢锭经锻造退火后的组织为________,淬火后的组织为________,淬火后再经多次回火后的组织为________。

（）6、灰铸铁能否充分石墨化 ,主要决定于其碳当量和铸后冷却速度 ,一般而言,碳当量越________,越有利于石墨化,冷却速度越________,越容易形成白口.（）7、球墨铸铁件可通过热处理来调整其基本组织， ________热处理能得到 F+G 基,________热处理能得到F+P+G基,而正火能获得P+G基（）8、所谓巴氏合金是指________基和________基轴承合金（）9、线型无定型高聚物在不同温度下表现出的三种力学状态：________, ________态和粘流态。

一、名词解释1．前角：在正交平面内测量的前刀面与基面间的夹角。

2．刀具磨钝标准：刀具磨损到一定限度就不能继续使用。

这个磨损限度称为磨钝标准。

一般刀具的后刀面上都有磨损，它对加工质量和切削力、切削温度的影响比前刀面磨损显著，同时后刀面磨损量易于测量，因此在金属切削的科学研究中多数按后刀面磨损宽度制定磨钝标准。

3．加工经济精度：是指在正常加工条件下（采用符合质量标准的设备、工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。

4．加工余量：是指使加工表面达到所需的精度和表面质量而应切除的金属表层。

5．过定位：工件的同一自由度被两个或两个以上的支承点重复限制的定位。

二、填空1．完全相同的两工件（具有同样的毛坯形状误差）以完全相同的切削条件在两台机床上加工同一表面，在甲机床上加工时系统刚度为300000N/mm，在乙机床上加工时系统刚度为400000N/mm，不考虑其他因素的影响，则经过一次加工后，两工件的形状误差之比＝_4：3 经过两次加工后，＝___16：92．加工零件时产生的基准不重合误差是由于采用的__定位基准_和零件的_设计基准或工序基准_不重合造成的。

3．时间定额是安排____作业计划进行成本核算__的重要依据；也是设计或扩建工厂（或车间）时计算-设备和工人数量_数量的依据。

4．试写出下列加工的主切削运动：在卧式车床上车削回转面_主轴（工件）回转运动__；在立式钻床上钻孔_钻头的旋转运动_；在万能外圆磨床上磨长外圆柱面的进给运动有：_工件圆周进给运动、____工件纵向进给运动_和__砂轮架周期或连续横向进给运动_。

5．写出能将工具型面形状“复印”到工件上的二种特种加工方法的名称：___电火花加工__，_电解加工/超声波加工_。

6．某机床型号为M1432A，其中“M”是该机床的__类别__代号，“32”表示该机床的主参数为__最大磨削直径320mm_。

7．从保证合理的刀具寿命和提高切削加工效率出发，在确定切削用量时，首先应采用尽可能大的背吃刀量；然后再选用__尽可能大的进给量__；最后通过计算或查表确定切削速度。

机械制造基础模拟题（附答案）一、单选题（共40题，每题1分，共40分）1.轴类零件外圆表面精加工通常选用（）。

A、锯床B、数控车床C、车床D、外圆磨床正确答案：D2.下列线切割加工方法中，加工出的零件外轮廓的形状精度较好的是（）。

A、两次切割加工法B、直接切割法C、由内向外顺序切割法D、夹持部分最后切割法正确答案：C3.关于特种加工，下列表述中错误的是( )。

A、特种加工时，宏观切削力很小B、特种加工改变了工件的加工工艺流程C、特种加工时，工具的硬度较工件低D、特种加工可以全面替代传统加工正确答案：D4.分离工序中用剪刀或模具切断板材使其分离，切断线不封闭的是（）工艺。

A、切边B、切断C、切口D、剖切正确答案：B5.宽大平面粗加工应选用（）。

A、刨削B、铣削C、车削D、磨削正确答案：B6.车削较长的刚性轴应采用（）装夹。

A、两顶尖、中心架B、一夹一顶C、两顶尖、跟刀架D、顶尖、卡箍正确答案：B7.对于轴套类内孔的精度，下列说法中错误的是 ( )。

A、气缸IT9B、一般轴套IT7C、有密封圈的轴套IT5D、精密轴套IT6正确答案：C8.零件数较少、批量很大、零件可用经济精度加工时选（）装配。

A、修配装配B、不完全互换C、分组选配D、完全互换正确答案：D9.磨削高速钢使用磨料为（）的砂轮。

A、白刚玉B、棕刚玉C、黑碳化硅D、绿碳化硅正确答案：A10.冷冲压的生产对象大多是不同规格的（）。

A、棒料B、板料C、管料D、以上都是正确答案：B11.加工后表面为暗光泽面的表面粗糙度数值大约为（）。

A、Ra0.1B、Ra6.3C、Ra25D、Ra1.6正确答案：A12.以下关于万能外圆磨床的说法正确的是（）。

A、经济精度是IT7－5，Ra0.4－0.01B、主运动为主轴带动工件作回转运动C、其使用的刀具只有内圆磨头D、不可以加工轴肩、圆锥面和内圆柱面。

正确答案：A13.套类零件（）与其轴线有垂直度要求。

A、外圆B、内孔C、端面D、以上都是正确答案：C14.线切割加工时，工件接在脉冲电源的（），电极丝接（）。

2023机械制造技术基础模拟试题及参考答案机械制造技术基础模拟试题一、选择题(每题1分，共10分)1. 机械加工工艺系统由工件、刀具、夹具和机床组成。

( )2.粗基准在同一尺寸方向可以反复使用。

()3.刀具前角增加，切削变形也增加。

()4.为减轻磨削烧伤，可加大磨削深度。

()5.后角的作用是为了减小后刀面与工件之间的摩擦。

( )6、磨床的加工精度较高，工件经过磨削后尺寸精度可达IT5~IT6。

( )7、在立式钻床上钻孔，其主运动和进给运动均由刀具来完成。

( )8、车削外圆表面时，车刀的工作前角大于车刀标注前角。

( )9、内孔磨削可以在万能外圆磨床上进行。

( )10、一把新刃磨刀具从开始切削至达到磨损限度所经过的总的切削时间称为刀具寿命。

()机械制造技术基础模拟试题二、填空题(每题4分，共20分)1.什么是粗基准?精基准?选择原则?答：精基准：用加工过的表面作为静基准;基准重合原则，基准统一原则，互为基准，自为基准粗基准：选用工件上未加工的表面作为基准;保证零件加工表面相对于不加工表面具有一定位置精度的原则合理分配加工余量的原则便于装夹的原则粗基准一般不得重复使用的原则2、简述圆周铣削时，顺铣和逆铣的优缺点?答：逆铣：(1)、对表面挤压，打滑，产生严重的冷作硬化(2)、严重磨损刀齿减少寿命(3)、加工过程中产生窜刀现象(4)、不利于工件夹紧，切削分力向下顺铣：(1)、对工件表面产生轻微冷作硬化现象(2)、轻微磨损刀齿，寿命相对较长(3)、加工过程中无窜刀现象(4)、利于工件夹紧切削分力向上3.什么是磨削烧伤?影响磨削烧伤的因素有哪些?答：磨削烧伤：当被磨工件的表面层的温度达到相变温度以上时，表面金属发生金相组织的变化，使表面层金属强度硬度降低，并伴随有残余应力的产生，甚至出现微观裂纹的现象。

影响因素：合理选择磨削用量;工件材料;正确选择砂轮;改善冷却条件。

4、试阐述积屑瘤产生的原因?答：积屑瘤是在切削塑性金属材料时，由被加工工件的材料在前刀面上近切削刃处堆积形成的楔块，它是由切屑在前刀面上粘结摩擦形成的。
