机械制造机械制造设计基础试题七考试卷模拟考试题.docx

《机械制造技术基础》模拟卷及答案一、判断题1.机械制造装备包括加工装备、机床、仓储输送装备和辅助装备四种，它与制造工艺、方法紧密联系在一起，是机械制造技术的重要载体。

（）2.可调支承是支承点位置可以调整的支承。

它不起定位作用，主要用于工件的毛坯制造精度不高，而又以粗基准面定位的工序中。

（）3.刀具识别装置是自动换刀系统的重要组成部分。

常用的有顺序选刀和任意选刀两种型式。

（）4.机床间的工件传递和运送装置目前包括有：托盘和随行夹具、有轨小车(RGV)和无轨小车(AGV)等。

（）5.导轨按结构型式可分为开式导轨和闭式导轨。

（）6.若需要限制的自由度少于六个，定位时正好限制了这几个自由度，则为完全定位。

（）7.工业机器人的驱动系统是带动操作机各运动副的动力源，常用的驱动方式包括手动、电动机驱动、液压、气动三种。

（）8.在工业机器人中的谐波减速传动装置，具有传动比大、承载能力强、传动精度高、传动平稳、效率高、体积小、质量轻等优点。

（）9.在工厂“物流”是指从原材料和毛坯进厂，经过储存、加工、装配、检验、包装，直至成品和废料出厂，在仓库、车间、工序之间流转、移动和储存的全过程。

（）10.机械加工生产线主要由加工装备、工艺装备、输送装备、辅助装备和控制系统组成。

（）11主轴能传递全部功率的最高转速，称为主轴的计算转速。

-- --- （）12双列圆柱滚子轴承不但可以承受径向载荷,而且可以承受轴向载荷。

------------------------------------------------------- （）13机床形式与支承形式分为卧式、立式，机床形式是指主运动执行件的状态，支承件形式指高度方向尺寸相对长度方向尺寸的大小。

（）14零件在设计时应尽量提高技术要求，以保证零件的使用功能。

-- （ ） 15可调支承一批工件调整一次，不限制工件的自由度。

----------- （ ） 16零件在设计时应尽量提高技术要求，以保证零件的使用功能。

金属切削机床一、单项选择题1．机床型号的首位字母“S”表示该机床是( ) 。

DA．钻床 B ．齿轮加工机床C．铣床 D．螺纹加工机床2．按工作精度来划分，磨床属于( )。

BA．高精度机床 B ．精密机床 C ．普通机床 D ．组合机床3．龙门刨床的主参数代号是最大刨削( )。

DA．长度的1/10 B ．长度的1/100 C ．宽度的1/10 D ．宽度的1/1004．下列四种机床为同一机床厂家生产的，其出厂价最高的是 ( ) 。

BA． CX6136 B． CH6136 C． CJ6136 D．CK61365．在机床型号规定中，首位字母为“ Y”表示该机床是 ( ) 。

BA．水压机 B ．齿轮加工机床 C ．压力机 D ．液压机6．下列说法中不正确的是( ) 。

CA．主轴在轴承上运转的平稳性直接影响工件的加工精度B．进给箱中装有进给运动的变速机构，调整变速机构，可得到所需的进给量或螺距C．光杠是专门用来车削各种螺纹而设置的；在进行其它表面车削时，只用丝杠D．溜板箱实际上是车床进给运动的操纵箱7．一般车床的加工精度可达( ) 。

AA． ITl0 ～ IT8 B ． IT2 ～ IT6 C ． IT6 ～IT4 D ． ITl2 ～ ITl08．龙门刨床在切削工件时，刨刀作( ) 。

BA．旋转运动 B ．直线运动C．间歇运动 D ．不动9．以工件旋转作为主运动的机床是( ) 。

AA．车床 B ．铣床 C．刨床 D．磨床10．外圆磨床的类别代号为( ) 。

AA． M B． 1M C． 2M D． 3M二、多项选择题1．机床技术经济指标中的“三化”指的是( ) 。

BCDA．专门化 B ．通用化 C ．系列化 D ．标准化 E ．现代化2．衡量一台机床质量的主要指标有( ) 。

ABCDEA．加工精度高 B ．寿命高C．生产率高 D ．价格低 E ．“三化”程度高3． MGB8240是机床型号，它表示的意思有( )。

机械制造机械制造装备设计练习题七考试卷模拟考试题考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、专用机床总体设计主要完成以下几方面工作即“三图一卡” ，这“三图一卡”指的是：____________________________、____________________________、____________________________、____________________________。

（ ） 2、被加工零件工序图上，本工序的加工部位用____________________________绘制，其余部位用____________________________绘制（ ） 3、被加工零件工序图上，加工部位的位置尺寸应由____________________________算起。

（ ） 4、设计加工示意图时，选择刀具应考虑工艺要求与____________________________、____________________________、____________________________及____________________________的要求。

（ ） 5、组合机床切削用量一般比通用机床的单刀加工要低____________________________以上。

（ ） 6、设计加工示意图时，工作进给长度应按加工长度____________________________来确定。

（ ）7、设计加工示意图时，工作进给长度等于____________________________、____________________________及____________________________之和。

（ ） 8、加工示意图中的位置，应按加工____________________________绘制。

（ ） 9、同一多轴箱上，结构、尺寸完全相同的主轴，不管数量多少，允许____________________________。

机械设计制造基础试题及答案(参考)机械设计制造基础试题及答案(参考)机械设计制造是工程领域中的重要一环，考察了学生对于机械设计的基本理论和应用能力。

以下是一套机械设计制造基础试题及答案的参考，供学习和考试准备之用。

第一部分：选择题1. 下面哪个选项是机械设计流程的正确顺序？a) 概念设计 -> 详细设计 -> 制造 -> 验证b) 验证 -> 制造 -> 概念设计 -> 详细设计c) 详细设计 -> 概念设计 -> 制造 -> 验证d) 制造 -> 验证 -> 详细设计 -> 概念设计答案：c) 详细设计 -> 概念设计 -> 制造 -> 验证2. 以下哪个工程图纸是用来标明零件尺寸、公差和表面质量要求的？a) 示意图b) 剖视图c) 工序卡d) 详图答案：d) 详图3. 下面哪个选项不是机械设计的基本原则之一？a) 强度原则b) 制造成本原则c) 美观原则d) 可维修原则答案：c) 美观原则4. 机械零件制造中的公差是指什么？a) 零件尺寸的上限和下限范围b) 零件的形状和表面粗糙度c) 零件的材料和硬度d) 零件的重量和密度答案：a) 零件尺寸的上限和下限范围5. 以下哪个工艺方法适用于加工复杂形状的零件？a) 铣削b) 铸造c) 锻造d) 切割答案：a) 铣削第二部分：简答题1. 请简要说明机械设计流程的基本步骤。

答案：机械设计流程的基本步骤包括概念设计、详细设计、制造和验证。

概念设计阶段主要确定产品的主要功能、结构和形状；详细设计阶段将概念设计转化为具体的工程图纸，并标明尺寸、公差等要求；制造阶段按照详细设计的要求进行零件加工、装配等工艺操作；验证阶段对制造的产品进行性能测试和质量检测，确保产品符合设计要求。

2. 请简述机械设计中的三个基本原则。

答案：机械设计中的三个基本原则分别是强度原则、制造成本原则和可维修原则。

机械制造技术考试模拟题（附参考答案）一、单选题（共50题，每题1分，共50分）1、车床上采用三爪卡盘夹持工件加工通孔，该种定位方式属于（）。

A、不完全定位B、完全定位C、过定位D、欠定位正确答案：A2、纯铁在1394℃以上时具有( )晶格。

A、密排六方B、体心八方C、体心立方D、面心立方正确答案：C3、切削加工中，（）指工件上已加工表面和待加工表面间的垂直距离。

A、切削层宽度B、切削速度C、背吃刀量D、进给速度正确答案：C4、平板工件磨平面，工件只有厚度和平行度要求，则只需要限制（）。

A、三个坐标轴方向的移动自由度B、一个厚度方向的移动和绕其他两个坐标轴的转动自由度C、三个坐标轴方向的转动自由度D、一个厚度方向的移动和任意一个坐标轴的转动自由度正确答案：B5、装配尺寸链的封闭环是（）。

A、精度要求最高的环B、尺寸最小的环C、基本尺寸为零的环D、要保证的装配精度正确答案：D6、外螺纹可以采用（）加工方法。

A、车削B、拉削C、铣削D、刨削正确答案：A7、常用的夹紧机构中，对工件尺寸公差要求高的是（）机构。

A、偏心B、斜楔C、铰链D、螺旋正确答案：A8、刃倾角可以用来控制切屑的( )。

A、流向B、温度C、厚度D、宽度正确答案：A9、轴类零件以V形架定位时，其定位基准面是（）。

A、V形架两斜面B、工件外圆柱面C、工件轴中心线D、V形架对称中心线正确答案：B10、基准是（）。

A、用来确定生产对象上几何要素关系的点、线、面B、工件上与机床接触的点C、工件的运动中心D、在工件上特意设计的测量点正确答案：A11、车削时（）带走的热量最多。

A、切屑B、介质C、刀具D、工件正确答案：A12、数控机床上有一个机械原点，该点到机床坐标零点在进给坐标轴方向上的距离可以在机床出厂时设定，该点称（）。

A、机床坐标原点B、机床参考点C、工件坐标原点D、换刀点正确答案：B13、钻削时（）带走的热量最多。

A、工件B、介质C、切屑D、刀具正确答案：A14、（）是指企业在计划期内应当生产的产品数量和进度计划。

机械制造基础考试模拟题与参考答案一、单选题（共30题，每题1分，共30分）1、电火花加工中，能使电极向外产生机械补偿动作，对工件侧面加工的是（）。

A、电极夹具B、电极C、电极夹持块D、平动头正确答案：D2、生产中，工件的定位不得采用 ( )。

A、完全定位B、欠定位C、对应定位D、过定位正确答案：B3、关于特种加工，下列表述中错误的是( )。

A、特种加工可以全面替代传统加工B、特种加工时，宏观切削力很小C、特种加工时，工具的硬度较工件低D、特种加工改变了工件的加工工艺流程正确答案：A4、深孔的精加工工艺是（）。

A、深孔钻削B、浮动镗削C、深孔铰削D、深孔镗削正确答案：B5、胎模锻生产回转件，应选用（）。

A、分模B、扣模C、合模D、套筒模正确答案：D6、螺纹标准件产生采用（）。

A、车螺纹B、铣螺纹C、滚压螺纹D、磨螺纹正确答案：C7、组成机器的基本元件是（）。

A、组件B、部件C、套件D、零件正确答案：D8、气焊使用的火焰热源是由乙炔或液化石油气与（）混合燃烧。

A、氢气B、氩气C、氮气D、氧气正确答案：D9、装配时调整零件的位置，相互抵消一部分误差，以提高装配精度的方法是（）。

A、误差抵消法B、可动调整法C、固定调整法D、随机调整法正确答案：A10、（）可以穿过透明物焊接。

A、气焊B、激光焊C、电渣焊D、电弧焊正确答案：B11、45钢的退火工艺为 ( )。

A、完全退火B、等温退火C、球化退火D、以上均可正确答案：A12、可以在精度较低的机床上加工出精度较高的孔系的加工方法是（）。

A、坐标法B、测量法C、找正法D、模具法正确答案：D13、表面粗糙度，属于（）误差。

A、微观几何形状B、微观位置C、宏观几何形状D、宏观位置正确答案：A14、下列结构中，工艺性最差的是( )。

A、交叉孔B、盲孔C、阶梯孔D、通孔正确答案：B15、（）不是最终热处理工艺。

A、淬火B、渗碳C、时效D、调质正确答案：C16、以上都是A、难切削材料的加工B、复杂表面的加工C、特殊要求零件的加工D、以上都是正确答案：D17、板类零件上的孔系属于（）。

机械制造机械制造设计基础试题七考试卷模拟考试题考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、滚动轴承 29317 表示轴承内径为 （ ）mm ，尺寸系列代号为（ ）。

（ ）2、滚动轴承32018表示轴承内径为（ ）mm 。

（ ）3、滚动轴承52319表示轴承内径为（ ）mm 的（ ）轴承。

（ ）4、滚动轴承N220表示轴承内径为（ ）mm 。

（ ）5、角接触球轴承的类型代号为 （ ）。

（ ）6、深沟球轴承的类型代号为（ ）。

（ ）7、推力球轴承的类型代号为（ ）。

（ ）8、圆柱滚子轴承的类型代号为 （ ）。

（ ）9、滚动轴承代号30303/P5表示公差等级为（ ）级的圆锥滚子轴承。

（ ）10、滚动轴承代号6208/P3表示公差等级为（ ）级的（ ）轴承。

（ ）11、滚动轴承代号10302/P4表示公差等级为（ ）的调心球轴承。

（ ） 12、6208/P6表示公差等级为（ ）级的深沟球轴承。

（ ） 13、滚动轴承1310/P6x 的轴承内径为（ ）mm 。

（ ） 14、推力球轴承只能承受（ ）载荷。

（ ）15、滚动轴承NA4912的轴承内径为（ ）mm 。

（ ）16、滚动轴承 N2209 的轴承内径为 （ ）mm ，尺寸系列代号为（ ）。

（ ）17、滚动轴承81216的轴承内径为（ ）mm 。

（ ）姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------18、滚动轴承22215C的轴承内径为（）mm。

（）19、滚动轴承6222的轴承内径为（）mm的（）轴承。

2023机械制造技术基础模拟试题及参考答案机械制造技术基础模拟试题一、选择题(每题1分，共10分)1. 机械加工工艺系统由工件、刀具、夹具和机床组成。

( )2.粗基准在同一尺寸方向可以反复使用。

()3.刀具前角增加，切削变形也增加。

()4.为减轻磨削烧伤，可加大磨削深度。

()5.后角的作用是为了减小后刀面与工件之间的摩擦。

( )6、磨床的加工精度较高，工件经过磨削后尺寸精度可达IT5~IT6。

( )7、在立式钻床上钻孔，其主运动和进给运动均由刀具来完成。

( )8、车削外圆表面时，车刀的工作前角大于车刀标注前角。

( )9、内孔磨削可以在万能外圆磨床上进行。

( )10、一把新刃磨刀具从开始切削至达到磨损限度所经过的总的切削时间称为刀具寿命。

()机械制造技术基础模拟试题二、填空题(每题4分，共20分)1.什么是粗基准?精基准?选择原则?答：精基准：用加工过的表面作为静基准;基准重合原则，基准统一原则，互为基准，自为基准粗基准：选用工件上未加工的表面作为基准;保证零件加工表面相对于不加工表面具有一定位置精度的原则合理分配加工余量的原则便于装夹的原则粗基准一般不得重复使用的原则2、简述圆周铣削时，顺铣和逆铣的优缺点?答：逆铣：(1)、对表面挤压，打滑，产生严重的冷作硬化(2)、严重磨损刀齿减少寿命(3)、加工过程中产生窜刀现象(4)、不利于工件夹紧，切削分力向下顺铣：(1)、对工件表面产生轻微冷作硬化现象(2)、轻微磨损刀齿，寿命相对较长(3)、加工过程中无窜刀现象(4)、利于工件夹紧切削分力向上3.什么是磨削烧伤?影响磨削烧伤的因素有哪些?答：磨削烧伤：当被磨工件的表面层的温度达到相变温度以上时，表面金属发生金相组织的变化，使表面层金属强度硬度降低，并伴随有残余应力的产生，甚至出现微观裂纹的现象。

影响因素：合理选择磨削用量;工件材料;正确选择砂轮;改善冷却条件。

4、试阐述积屑瘤产生的原因?答：积屑瘤是在切削塑性金属材料时，由被加工工件的材料在前刀面上近切削刃处堆积形成的楔块，它是由切屑在前刀面上粘结摩擦形成的。

《机械制造技术基础》模拟试题一一：分别绘制简图表示车端面的已加工表面、过渡表面、待加工表面以及背吃刀量、切削层公称宽度和切削层公称厚度。

二：试分析下图中各工件需要限制的自由度、工序基准及选择定位基准（并用定位符号在图上表示）。

三：图(a)示套类工件铣键槽，要求保证尺寸94－0.20，采用图(c)所示的V形槽定位方案，计算定位误差。

四：回答下列问题:1）制定工艺规程时，为什么要划分加工阶段？什么情况下可以不划分或不严格划分加工阶段？2）精基准选择的原则有那些？举例说明3）箱体加工中保证孔系相互位置精度的方法有那些？并说明其特点及适用场合。

4）加工表面质量包括哪几个方面的内容？影响表面粗糙度的因素有哪些？五：如图所示为一锻造或铸造的轴套，通常是孔的加工余量较大，外圆的加工余量较小，试选择粗、精基准。

六：某零件的最终尺寸要求如下图（a）所示，加工顺序见图（b），求钻孔工序尺寸F。

一、名词解释（每空2分，共12分）1．进给运动——2．加工精度——3．生产过程——4．表面粗糙度——5．工序——6．工艺基准二、填空（每空1分，共15分）1．车刀的前角用表示，是在面内测量的，是面间的夹角。

2．切削用量三要素是，和。

3．机械制造的生产类型一般分为，和。

4．一般机械加工阶段划分为，，和。

5．工件以平面定位时夹具上的定位元件一般用和。

三、单项选择（每题2分，共16分）1．刀具上切屑流过的表面称为（）。

A．前面； B．主后面； C．副后面。

2．通常把刀具近切削刃处切削层内产生塑性变形的区域称为（）。

A．第I变形区；B．第II变形区；C．第III变形区。

3．在金属切削加工中，刀具切下来的切屑厚度通常（）工件上切削层的厚度。

A．大于；B．小于；C．等于。

4．在机床的基本组成中，主轴属于（）。

A．执行件；B．传动装置；C．动力源。

5．在普通车床车上削零件，每转动一次四方刀架就算作（）。

A．一道工序；B．一个工步；C．一个工位6．机床主轴组件是主轴箱中的关键部件，要求其具有（）。

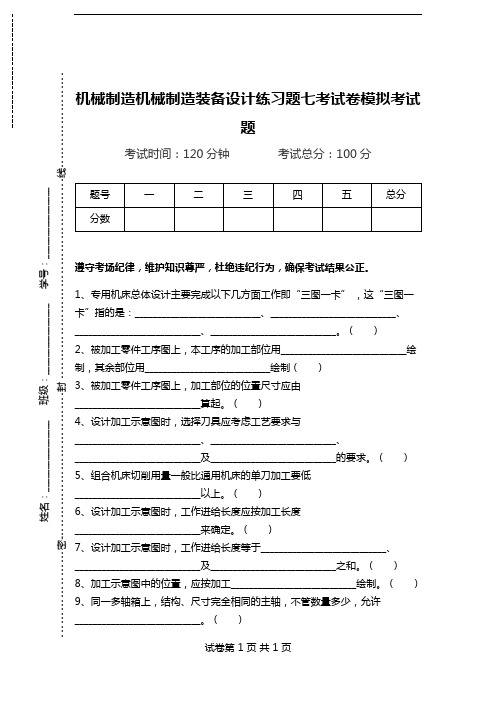

《机械制造装备设计练习题七》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、专用机床总体设计主要完成以下几方面工作即“三图一卡” ，这“三图一卡”指的是：________、________、________、________。

（ ）2、被加工零件工序图上，本工序的加工部位用________绘制，其余部位用________绘制（ ）3、被加工零件工序图上，加工部位的位置尺寸应由________算起。

（ ）4、设计加工示意图时，选择刀具应考虑工艺要求与________、________、________及 ________的要求。

（ ）姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------5、组合机床切削用量一般比通用机床的单刀加工要低________以上。

（）6、设计加工示意图时，工作进给长度应按加工长度________来确定。

（）7、设计加工示意图时，工作进给长度等于________、________及________之和。

（）8、加工示意图中的位置，应按加工________绘制。

（）9、同一多轴箱上，结构、尺寸完全相同的主轴，不管数量多少，允许________。

（）10、通常，根据滑台的驱动方式、所需进给力、进给速度、________和________等因素来选用合适的组合机床滑台。

（）11、组合机床滑台的行程除保证足够的工作行程外，还应留有________。

（）12、组合机床“ 1字头”系列滑台分为________三种精度等级（）13、组合机床动力箱主要依据多轴箱所需的________来选用。
