基于Revit软件平台建筑模型创建方法实例分析

用revit建立结构模型及土建模型的流程1.打开Revit软件。

Open the Revit software.2.选择新建项目。

Select "New Project".3.设置项目名称和存储位置。

Set the project name and location for storage.4.选择建筑结构模板。

Select the architectural template.5.创建建筑模型。

Create the architectural model.6.设定墙体、柱、梁的尺寸和材料。

Set the dimensions and materials of walls, columns, and beams.7.添加楼梯和楼板。

Add stairs and floor slabs.8.按照设计要求调整结构模型。

Adjust the structural model according to design requirements.9.检查模型的准确性和完整性。

Check the accuracy and integrity of the model.10.将模型保存到项目中。

Save the model in the project.11.转到土建模型。

Switch to the civil model.12.在土建模型中创建地基和基础。

Create foundations and footings in the civil model.13.添加道路和排水系统。

Add roads and drainage systems.14.放置围墙和围栏。

Place walls and fences.15.调整地形和景观。

Adjust the terrain and landscape.16.合并结构模型和土建模型。

Merge the structural model and civil model.17.确保模型之间的相互关联。

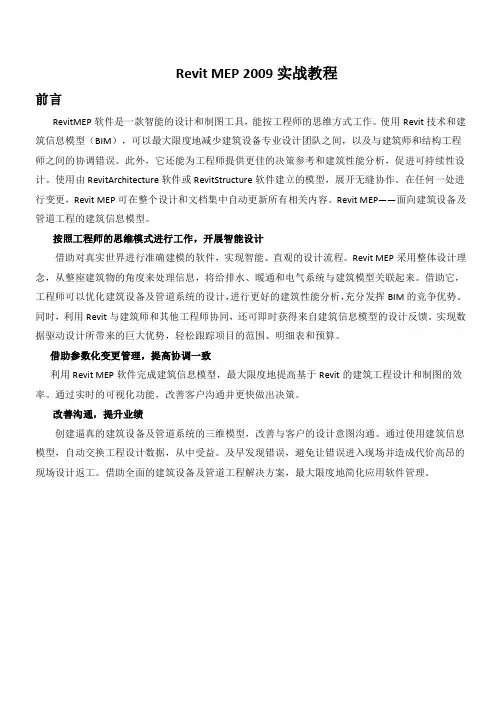

Revit MEP 2009实战教程前言RevitMEP软件是一款智能的设计和制图工具，能按工程师的思维方式工作。

使用Revit技术和建筑信息模型（BIM），可以最大限度地减少建筑设备专业设计团队之间，以及与建筑师和结构工程师之间的协调错误。

此外，它还能为工程师提供更佳的决策参考和建筑性能分析，促进可持续性设计。

使用由RevitArchitecture软件或RevitStructure软件建立的模型，展开无缝协作。

在任何一处进行变更，Revit MEP可在整个设计和文档集中自动更新所有相关内容。

Revit MEP——面向建筑设备及管道工程的建筑信息模型。

按照工程师的思维模式进行工作，开展智能设计借助对真实世界进行准确建模的软件，实现智能、直观的设计流程。

Revit MEP采用整体设计理念，从整座建筑物的角度来处理信息，将给排水、暖通和电气系统与建筑模型关联起来。

借助它，工程师可以优化建筑设备及管道系统的设计，进行更好的建筑性能分析，充分发挥BIM的竞争优势。

同时，利用Revit与建筑师和其他工程师协同，还可即时获得来自建筑信息模型的设计反馈。

实现数据驱动设计所带来的巨大优势，轻松跟踪项目的范围、明细表和预算。

借助参数化变更管理，提高协调一致利用Revit MEP软件完成建筑信息模型，最大限度地提高基于Revit的建筑工程设计和制图的效率。

通过实时的可视化功能，改善客户沟通并更快做出决策。

改善沟通，提升业绩创建逼真的建筑设备及管道系统的三维模型，改善与客户的设计意图沟通。

通过使用建筑信息模型，自动交换工程设计数据，从中受益。

及早发现错误，避免让错误进入现场并造成代价高昂的现场设计返工。

借助全面的建筑设备及管道工程解决方案，最大限度地简化应用软件管理。

目录一、认识Autodesk RevitMEP……………………………………………………1、RevitMEP简介2、RevitMEP中的基本概念与操作……………………………………………二、标高和轴网的创建…………………………………………………………1、标高的创建2、轴网的创建三、风系统设计1、房间属性的设置2、机械设备的载入、定位与属性设置3、风道末端的载入、定位与属性设置4、风管属性设置与绘制方法5、风管附件的载入、定位与属性设置四、水系统设计1、机械设备、卫浴装置、消防设备的载入、定位与属性设置2、水系统末端的载入、定位与属性设置3、水管属性设置与绘制方法4、水管附件的载入、定位与属性设置五、电气系统设计1、电气设备的载入、定位与属性设置2、照明设备及开关装置的载入、定位与属性设置3、电力线路的设计六、施工图设计1、添加平面注释2、添加立面注释3、添加剖面注释4、详图5、明细表统计6、尺寸标注7、布图七、设计表现一、认识Autodesk RevitMEP1、RevitMEP简介1.1、功能介绍暖通设计准则使用设计参数和显示图例来创建着色平面图，直观地沟通设计意图，无需解读复杂的电子表格及明细表。

第36卷第20期2020年10月Vol.36 血卫。

0>t. 2020甘肃科技Gansu Science and Technology浅谈基于Revit 平台的二次开发钮鑫鑫，钟玮琦，孔繁荣，李明柱！(吉林建筑大学市政与环境工程学院，吉林长春130022)摘要:本文首先介绍了基于Revit 平台二次开发的方向和在建筑能耗领域中的应用，对常用的第三方建筑性能分析软件进行比较。

接着介绍了 Revit 平台二次开发的要素和gbXML 文件的原理、优点和使用方法，阐述了基于Revit 的二次开发的原理，对API 调用实现功能进行了介绍。

包括Revit 建筑模型的创建和API 的调用和功能。

API 是Revit 软件的程序接口，它的功能有:让用户能够创建插件简化重复工作;可主动搜索漏洞提高项目质量;提取项目数据用作分 析和生成报告;添加额外数据创建新元素和参数;集成第三方应用；自动创建项目文档$ gbXML 文件指的是绿色建筑XML ,gbXML 文件可用来描述建筑物的所有属性，因为它包含346个元素和167个简单类型。

此外gbXML 文件的数作性可简化建筑信息传递过程，这可减少建造模型的时间，提高用户工作效率。

本文进行Revit 二次开发的人员提供基础参考。

关键词:Revit ；二次开发；gbXML 文件；API 调用；中图分类号:TP311.521概述当代建筑在设计时，除了要满足建筑的功能 外，还应重视建筑的要求$要在建筑设计的 用成化、化的理念$现代的建筑设计在 建筑自身性能之外，要能实现建筑物关于绿色、环保和低能耗的要求，要建筑 程 、成化和 化 与评价的理念516。

未来我国建筑规模还将有较大的增长空间，同时建筑能耗也将有较的耗量$ 对建筑的施工和运维管理的控制出发，BIM 建模和分析将影响到设计师的出图、工人的施工和业主的使用$ BIM 作为建筑行业的新型技术，在建筑、施工、能耗分析、运营维护等领域得 ：量应用$而对于BIM 软件的二次开发也逐渐成为BIM 技术发展的主流$2 Revit 平台的二次开发研究2.1 Revit 二次开发简介Revit 二次开发方向主要分为两个：软件辅助类和数据接口研发$软件辅助类的作用是通二次开发,使繁琐的软件操作变得简便。

基于Revit与Civil3D的桥轨一体化BIM建模方法研究李泽宇;韩峰【摘要】为了更好将建筑信息模型(BIM,Building Information Modeling)技术运用在线路空间结构物的全生命周期中,运用Autodesk Revit软件平台,建立框架桥包括框架身、翼墙、基础、泄床及顶部附属工程等主要组成部分的参数化"族"模型.利用AutoCAD Civil3D二次开发功能创建轨道模型并导入Revit中.根据各部分的控制参数、几何约束条件及关联关系装配整体框架桥BIM参数化模型,并将所创建的模型导入Lumion软件中实现模型的三维动态漫游展示,为该类桥梁结构的三维可视化展示提供了新的方法与理念.【期刊名称】《铁路计算机应用》【年(卷),期】2018(027)005【总页数】5页(P43-47)【关键词】建筑信息模型(BIM);框架桥;轨道结构;参数化族模型;渲染漫游【作者】李泽宇;韩峰【作者单位】兰州交通大学土木工程学院,兰州 730070;兰州交通大学测绘与地理信息学院,兰州 730070【正文语种】中文【中图分类】U242.5:U243.312:TP39伴随着铁路建设的空前发展，提高铁路规划、设计、施工、维护等相关专业的生产效率刻不容缓，特别是急需提升铁路线路规划设计阶段的生产效率 [1]。

近年来，BIM技术的飞速发展给整个基础设施建设领域注入了新的活力，被誉为建筑业变革的革命性力量。

为了使生产效率进一步提高，BIM技术受到国内外土木行业的大力推广，特别是在建筑行业中的发展应用日趋成熟。

将BIM技术运用到线路工程的设计、施工、和运营阶段中实现工程项目的动态可视化管理、工程信息共享，从而大幅提高了工程的集成化程度，同时保证了工程质量和效率，并且降低了成本，逐步在设计、施工、管理等过程发挥了良好效益[2-3]。

如上海在建设迪士尼城堡时，在设计初期就用Revit建立模型改变了CAD的传统出图方式，能够实现施工图纸的自动生成并在后期可进行碰撞检测和管线综合[4-5]。
