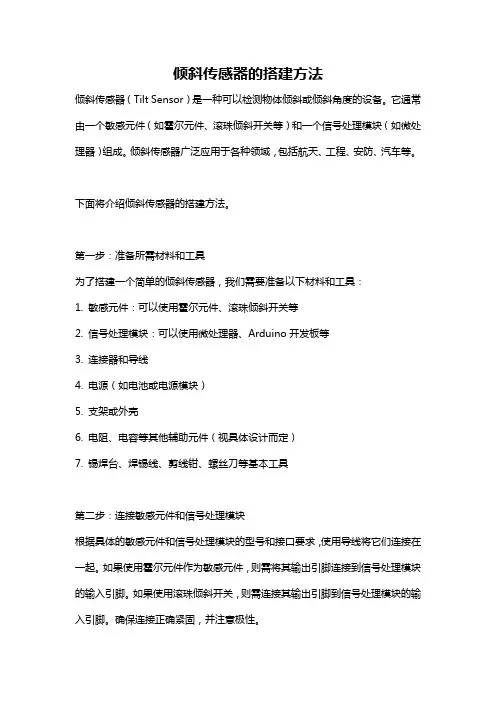

倾斜传感器的搭建方法倾斜传感器（Tilt Sensor）是一种可以检测物体倾斜或倾斜角度的设备。

它通常由一个敏感元件（如霍尔元件、滚珠倾斜开关等）和一个信号处理模块（如微处理器）组成。

倾斜传感器广泛应用于各种领域，包括航天、工程、安防、汽车等。

下面将介绍倾斜传感器的搭建方法。

第一步：准备所需材料和工具为了搭建一个简单的倾斜传感器，我们需要准备以下材料和工具：1. 敏感元件：可以使用霍尔元件、滚珠倾斜开关等2. 信号处理模块：可以使用微处理器、Arduino开发板等3. 连接器和导线4. 电源（如电池或电源模块）5. 支架或外壳6. 电阻、电容等其他辅助元件（视具体设计而定）7. 锡焊台、焊锡线、剪线钳、螺丝刀等基本工具第二步：连接敏感元件和信号处理模块根据具体的敏感元件和信号处理模块的型号和接口要求，使用导线将它们连接在一起。

如果使用霍尔元件作为敏感元件，则需将其输出引脚连接到信号处理模块的输入引脚。

如果使用滚珠倾斜开关，则需连接其输出引脚到信号处理模块的输入引脚。

确保连接正确紧固，并注意极性。

第三步：供电和接地将电源连接到倾斜传感器电路的供电引脚上，并连接好电源的接地引脚。

根据具体的电源要求，选择合适的电池或电源模块，并确保供电电压符合敏感元件和信号处理模块的要求。

第四步：辅助元件和电路设计根据具体需要，可以选择添加一些辅助元件和设计特定的电路。

例如，可以通过添加电阻和电容来设计滤波电路，以减少输入信号的噪音干扰。

也可以添加放大电路来增强信号强度或者其他附加功能。

根据设计要求进行电路布局和元件连接。

第五步：安装支架或外壳如果需要，可以选择将倾斜传感器安装在支架或外壳中，以提供物理支持和保护。

制作或选择一个合适的支架或外壳，根据传感器大小和形状进行适当定制，确保安装稳固和防护性能良好。

第六步：测试和调试在连接和安装完成后，进行测试和调试，确保倾斜传感器的正常工作。

可以通过倾斜或摇动传感器，观察输出信号的变化，并与预期的倾斜角度进行对比。

倾角传感器的工作原理倾角传感器的工作原理基于重力传感技术。

它通过测量被测物体与重力方向之间的夹角来确定物体的倾斜度。

倾角传感器通常由一个传感器单元和一个信号处理单元组成，传感器单元负责测量物体的倾斜角度，而信号处理单元负责将传感器单元测得的数据转化为可供用户使用的信号。

常见的倾角传感器有三轴加速度传感器和MEMS传感器。

三轴加速度传感器是基于加速度计原理来测量物体倾斜度的，它可以同时测量三个方向上的加速度，从而得出物体的倾斜角度。

MEMS传感器是一种微型电子机械系统传感器，利用微机电技术制造而成，具有体积小、功耗低、灵敏度高等特点。

1.加速度测量：倾角传感器通过测量物体的加速度来确定其倾斜度。

加速度计利用质量的惯性原理，通过测量在物体上施加的力对其所产生的加速度进行测量。

一般来说，传感器会基于加速度的改变量来测量。

2.数据转换：倾角传感器测得的加速度数据会被传送至信号处理单元，经过数据转换后得到倾角数据。

数据转换过程中需要进行滤波、放大、校准等处理，以确保得到准确且稳定的倾角数据。

3.数据输出：倾角传感器最终将倾角数据输出给用户。

这些数据可以通过电压信号、数字信号、模拟信号等形式进行输出，用户可以根据需要对数据进行进一步处理和分析。

值得注意的是，倾角传感器的工作原理还可根据不同的应用和具体型号存在差异。

例如，一些倾角传感器可能还会包括温度传感器、电压传感器等其他功能，以提供更全面的倾斜度信息。

在实际应用中，倾角传感器可以通过各类传输方式与其他设备进行连接，从而实现倾斜度的实时监测和控制。

例如，在机械工程中，倾角传感器可以用于测量和控制各种移动部件的倾斜度，以确保设备正常工作；在航空航天领域，倾角传感器则可以用于卫星、飞机等的姿态控制和导航。

总结起来，倾角传感器是一种用于测量物体倾斜度的设备。

通过测量物体加速度来得出物体的倾斜角度，并通过信号处理单元将测得的数据转换为用户可用的信号。

倾角传感器具有重要的应用价值，可以在自动化控制、机械工程、航空航天等领域中实现倾斜度的测量和控制。

一、倾角传感器原理倾角传感器经常用于系统的水平测量，从工作原理上可分为“固体摆”式、“液体摆”式、“气体摆”三种倾角传感器，下面就它们的工作原理进行介绍。

1、“固体摆”式惯性器件固体摆在设计中广泛采用力平衡式伺服系统，如图1所示，其由摆锤、摆线、支架组成，摆锤受重力G和摆拉力T的作用，其合外力F为：（1）其中，θ为摆线与垂直方向的夹角。

在小角度范围内测量时，可以认为F 与θ成线性关系。

如应变式倾角传感器就基于此原理。

2、“液体摆”式惯性器件液体摆的结构原理是在玻璃壳体内装有导电液，并有三根铂电极和外部相连接，三根电极相互平行且间距相等，如图2所示。

当壳体水平时，电极插入导电液的深度相同。

如果在两根电极之间加上幅值相等的交流电压时，电极之间会形成离子电流，两根电极之间的液体相当于两个电阻RI和RIII。

若液体摆水平时，则RI＝RIII。

当玻璃壳体倾斜时，电极间的导电液不相等，三根电极浸入液体的深度也发生变化，但中间电极浸入深度基本保持不变。

如图3所示，左边电极浸入深度小，则导电液减少，导电的离子数减少，电阻RI增大，相对极则导电液增加，导电的离子数增加，而使电阻RIII 减少，即RI＞RIII。

反之，若倾斜方向相反，则RI＜RIII。

在液体摆的应用中也有根据液体位置变化引起应变片的变化，从而引起输出电信号变化而感知倾角的变化。

在实用中除此类型外，还有在电解质溶液中留下一气泡，当装置倾斜时气泡会运动使电容发生变化而感应出倾角的“液体摆”。

3 “气体摆”式惯性器件气体在受热时受到浮升力的作用，如同固体摆和液体摆也具有的敏感质量一样，热气流总是力图保持在铅垂方向上，因此也具有摆的特性。

“气体摆”式惯性元件由密闭腔体、气体和热线组成。

当腔体所在平面相对水平面倾斜或腔体受到加速度的作用时，热线的阻值发生变化，并且热线阻值的变化是角度q或加速度的函数，因而也具有摆的效应。

其中热线阻值的变化是气体与热线之间的能量交换引起的。

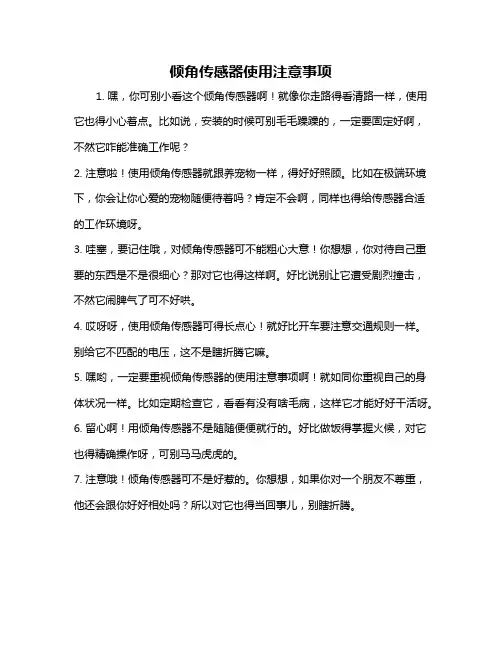

倾角传感器使用注意事项
1. 嘿，你可别小看这个倾角传感器啊！就像你走路得看清路一样，使用它也得小心着点。

比如说，安装的时候可别毛毛躁躁的，一定要固定好啊，不然它咋能准确工作呢？
2. 注意啦！使用倾角传感器就跟养宠物一样，得好好照顾。

比如在极端环境下，你会让你心爱的宠物随便待着吗？肯定不会啊，同样也得给传感器合适的工作环境呀。

3. 哇塞，要记住哦，对倾角传感器可不能粗心大意！你想想，你对待自己重要的东西是不是很细心？那对它也得这样啊。

好比说别让它遭受剧烈撞击，不然它闹脾气了可不好哄。

4. 哎呀呀，使用倾角传感器可得长点心！就好比开车要注意交通规则一样。

别给它不匹配的电压，这不是瞎折腾它嘛。

5. 嘿哟，一定要重视倾角传感器的使用注意事项啊！就如同你重视自己的身体状况一样。

比如定期检查它，看看有没有啥毛病，这样它才能好好干活呀。

6. 留心啊！用倾角传感器不是随随便便就行的。

好比做饭得掌握火候，对它也得精确操作呀，可别马马虎虎的。

7. 注意哦！倾角传感器可不是好惹的。

你想想，如果你对一个朋友不尊重，他还会跟你好好相处吗？所以对它也得当回事儿，别瞎折腾。

8. 总之啊，用倾角传感器别乱来！要像对待宝贝一样细心呵护，不然出了问题就麻烦啦！我的观点结论就是：一定要认真对待倾角传感器的使用，才能让它发挥最大的作用，给我们带来便利呀！。

角度传感器的定义：角度传感器是指能感受被测角度并转换成可用输出信号的传感器。

角度传感器，顾名思义，是用来检测角度的。

它的身体中有一个孔，可以配合乐高的轴。

当连结到RCX上时，轴每转过1/16圈，角度传感器就会计数一次。

往一个方向转动时，计数增加，转动方向改变时，计数减少。

计数与角度传感器的初始位置有关。

当初始化角度传感器时，它的计数值被设置为0，如果需要，你可以用编程把它重新复位。

通过计算旋转的角度可以很容易的测出位置和速度。

当在机器人身上连接上轮子（或通过齿轮传动来移动机器人）时，可以依据旋转的角度和轮子圆周数来推断机器人移动的距离。

然后就可以把距离转换成速度，你也可以用它除以所用时间。

实际上，计算距离的基本方程式为：距离=速度×时间由此可以得到：速度=距离/时间磁敏角度传感器磁敏感角度传感器采用高性能集成磁敏感元件，利用磁信号感应非接触的特点，配合微处理器进行智能化信号处理制成的新一代角度传感器。

特点：无触点、高灵敏度、接近无限转动寿命、无噪声、高重复性、高频响应特性好。

优点:1、磁钢位置未对准自动补偿；2、故障检测功能；3、非接触位置检测功能，是满足苛刻环境应用需求的理想选择。

应用领域:1、工业机械、工程机械建筑设备、石化设备、医疗设备、航空航天仪器仪表、国防工业等旋转速度和角度的测量.2、汽车电子脚踩油门角位移,方向盘位置,座椅位置,前大灯位置;3、自动化机器人,运动控制,旋转电机转动和控制.电容式角位移传感器电容式角位移传感器用于测量固定部件(定子)与转动部件(转子)之间的旋转角度，因其具有结构简单，测量精度高，灵敏度高，适合动态测量等特点，而被广泛应用于工业自动控制。

一般来说，电容式角位移传感器由一组或若干组扇形固定极板和转动极板组成，为保证传感器的精度和灵敏度，同时避免因环境温度等因素的改变导致介电常数、极板形状等的间接变化，进而对传感器性能产生不利影响，对传感器的制作材料、加工工艺以及安装精度提出了较高要求，为了克服电容角位移传感器的局限性，国内外科学工作者进行了长期的大量研究工作，其主要思想方法是将传感器设计成差动结构。

倾角传感器的安装方法传感器常见问题解决方法倾角传感器的安装方法倾斜传感器的显现对于很多工程进行的安全性有着很紧要的作用，它对物体角度倾斜的变化能够适时给出结果并作出提示。

倾斜传感器一般适用于建筑、桥梁、机械臂等物体的监测与掌控。

例如在建筑检测时，假如建筑发生倾斜角度能够适时发觉，并作出反馈适时进行提示防止安全事故的发生。

倾斜传感器是什么？首先说一下什么是倾斜传感器，顾名思义，便是一种倾斜检测的传感器，它的结构比较简单，应用很便利而且安全牢靠的检测角度倾斜的工具。

它体积小、重量轻、安装也很简单，还有很紧要一点是坚固且抗腐蚀，这样就能保证其寿命更长，使用时间延长。

原理也很简单，一般是依据重力原理进行角度变化倾斜检测的。

倾斜传感器的应用倾斜传感器应用特别广泛，尤其是在各种工程中的应用。

在防备各种自然祸害中发挥的作用更为紧要，例如用于监测一些山体的非正常滑坡、泥石流或设备倾斜的监测；输送机皮带跑偏的探测；翻斗车机械卸料的探测；皮带和振动给料机缺料或物料的探测。

各种作用说明它不仅会给工程带来更多的便利与进步，对于自然祸害的防备与检测，做出防范之类的事的作用更是紧要。

倾斜传感器的安装方式倾斜传感器作为一种传感器，它的安装位置与方式的正确与否必定会影响到它的精准度，很紧要的一点便是传感器的安装面是否与被测物体的被测面完全紧靠。

为了不必要的误差，确定要做到安装面与被测面完全紧贴。

（来源：网络，版权归原）电流传感器的适用电流传感器在电力系统用的较为广泛，例如在、变频器、DC/DC 变换器、电机掌控器、开关电源、不间断电源、过程掌控、电池管理系统，及传统工业、自动化等各个领域的应用。

它在不同领域的应用，整机与系统对电流传感器的要求是有区分的，例如有的产品要求高精度、有的产品要求响应时间快，还有的产品要求抗干扰本领强等。

因此，电流传感器为了充分整机与系统的实际技术要求，开发了多种技术的电流传感器。

不仅在测量范围、精度、带宽、电气绝缘、响应时间、抗干扰本领等方面的性能存在很大差异，但还在成本方面也有很大的区分。

倾角传感器及其检测方法与相关技术倾角传感器的原理是基于重力场的作用。

它通常由一个加速度计和一个陀螺仪组成。

加速度计用于测量垂直于重力方向的加速度，而陀螺仪则用于测量旋转运动。

通过分析这两个参数，我们可以计算出物体相对于地面的倾斜角度。

倾角传感器的检测方法有多种，常见的包括电气测量法、光电测量法和无线通信法。

电气测量法是最常见的方法之一，它通过电容式或电阻式传感器来测量倾斜角度。

这些传感器通常具有高精度和快速响应的特点，适用于各种工业场景。

光电测量法是另一种常见的方法，它利用光学原理来测量物体的倾斜角度。

这种方法通常具有高精度和无接触的特点，适用于一些特殊的应用场合。

无线通信法是近年来出现的一种新方法，它利用无线传感器网络来实现倾角测量。

这种方法具有无线传输和实时监控的优势，适用于一些复杂和危险的环境。

除了传统的检测方法，还有一些新的相关技术正在不断发展。

例如，MEMS（微机电系统）技术在倾角传感器中得到了广泛应用。

MEMS倾角传感器具有体积小、功耗低、精度高等优点，适用于一些空间受限和功耗敏感的场合。

另外，激光测量法和超声波测量法也在倾角传感器中得到了一些应用。

这些新技术的出现使倾角传感器的测量精度得到了进一步提高。

综上所述，倾角传感器是一种用于测量物体倾斜角度的重要工具。

它的原理是基于重力场的作用，通过计算加速度和旋转运动来得出倾斜角度。

常见的检测方法包括电气测量法、光电测量法和无线通信法。

此外，还有一些新的相关技术正在不断发展，如MEMS技术、激光测量法和超声波测量法。

这些新技术使倾角传感器在测量精度、体积和功耗等方面得到了进一步的提高。

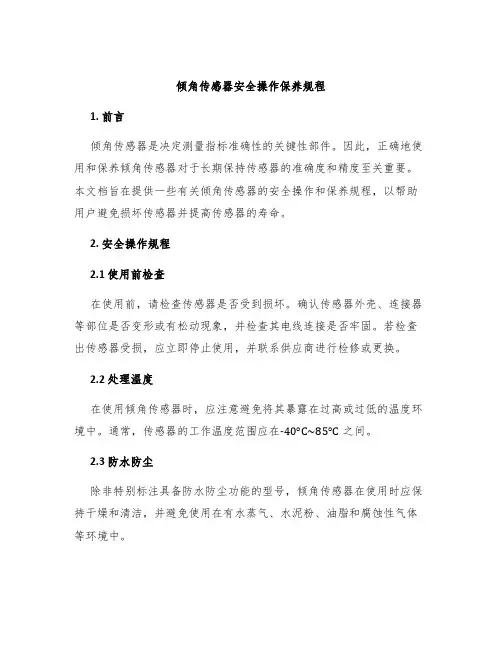

倾角传感器安全操作保养规程1. 前言倾角传感器是决定测量指标准确性的关键性部件。

因此，正确地使用和保养倾角传感器对于长期保持传感器的准确度和精度至关重要。

本文档旨在提供一些有关倾角传感器的安全操作和保养规程，以帮助用户避免损坏传感器并提高传感器的寿命。

2. 安全操作规程2.1 使用前检查在使用前，请检查传感器是否受到损坏。

确认传感器外壳、连接器等部位是否变形或有松动现象，并检查其电线连接是否牢固。

若检查出传感器受损，应立即停止使用，并联系供应商进行检修或更换。

2.2 处理温度在使用倾角传感器时，应注意避免将其暴露在过高或过低的温度环境中。

通常，传感器的工作温度范围应在-40°C~85°C之间。

2.3 防水防尘除非特别标注具备防水防尘功能的型号，倾角传感器在使用时应保持干燥和清洁，并避免使用在有水蒸气、水泥粉、油脂和腐蚀性气体等环境中。

2.4 转移操作倾角传感器不应在使用中进行堆放或叠加，避免摔落和碰撞。

若需要进行转移操作，请使用包装材料进行保护，以免受到损坏。

2.5 供电请在标注电源范围内使用电源，严禁使用不符合要求的电源。

2.6 信号线信号线应避免和其他电源线、马达、变频器等高干扰源放置在一起，以避免其受到外部电磁场的干扰，在信号线连接时请注意正确接线，信号线连接结束后需要用绝缘带进行绝缘封闭。

2.7 周期校准为了确保传感器的准确性和精度，建议对其进行定期校准。

推荐的校准周期通常为1~2年，具体校准周期应根据实际情况而定。

在校准过程中，应使用标准校准仪器，并按照相关操作、流程进行。

3. 保养规程3.1 清洁在进行倾角传感器的清洁时，不要直接用水或其他液体清洗传感器，应先用清洁布或软刷清除表面的灰尘和污垢，再喷上清洁剂然后擦拭干净。

必要时，可以用电子专用清洗剂进行清洗，但请遵照清洗剂的使用说明，以免损坏传感器。

3.2 保护为了确保传感器的长寿命，倾角传感器在安装过程中需注意预留充足空间，以便更好的保护其外壳。

角度传感器安装方法：首先确认接线口以及输出口：3个接线柱或红、黄、蓝三根线对应标牌标记1、2、3，分别表示：1是输入端；2是输出端；3是接地。

(请注意：如果引出端2接错线会烧坏传感器)轴从1端到3端角度旋转或直线位移时阻值发生变化，由2端按线性规律高精度输出，同时通过变换电路将阻值变化转换为信号显示。

二：角度位移传感器的安装1、以传感器安装凸台定位，用螺钉、螺母或压板固紧在金属板上。

在安装传感器时，严禁对轴、壳体进行车、钻等加工，避免轴或壳体受到外界的冲击力和压力，轴的轴向和径向不允许受到冲击力和压力（静压力应小于300N）。

严禁松动传感器上的螺钉，转动固紧环位置。

2、传感器出轴与其它机件联接时应注意轴心线要保持在一直线上（包括工作状态），如轴心线有偏差存在，建议使用万向接头或波纹管等转接件，以免传感器出轴弯曲变形，损坏其他器件，从而影响使用。

3、应防止水滴、蒸气、溶剂和腐蚀性气体对传感器的侵袭，防止金属屑或其他粉末进入传感器。

4、传感器的外部接线应焊接在引出端的腰槽处，尽量不要焊在引出端的顶部。

焊接时应使用不大于45W电铬铁，焊接时间应小于5秒。

在焊接及未冷却透时不应拉动导线，以免电刷丝或整个引出端被拉出，甚至脱落。

三：角度传感器的安装设备条件以及底座要求种角度传感器的安装结构，一种角度传感器的安装结构，包括角度传感器，第一弹垫，第一螺栓，第二螺栓，安装块，固定支撑板，旋转轴，轴套，螺钉，连接板，第三螺栓，第四螺栓，第二弹垫和防护罩。

具体而言，固定支撑板固定在高空作业平台的设备上，角度传感器的两侧通过第一螺栓和第一弹垫固定在安装块上，安装块呈半环块状，安装块通过第二螺栓固定在固定支撑板上，固定支撑板用以固定并支撑整个角度传感器的安装结构，连接板通过第三螺栓与旋转轴固定连接，角速度传感器的旋转杆插入连接板的中心并以螺钉实现固定，角速度传感器的旋转杆经过旋转能够获得传感数据，旋转轴通过连接板与角度传感器的旋转杆连接并将旋转角度传递给旋转杆，旋转轴和固定支撑板之间设置有轴套，防护罩通过第四螺栓与第二弹垫安装在安装块的外侧，用以保护内部零部件。

倾角传感器使用说明书一． 产品特点1．通过硅微机械传感器测量以水平面为参面的双轴倾角变化。

2．数据通讯RS232接口。

3．通过串口指令标定倾角水平零点。

4．开极电极角度门限输出。

二．产品描述***是双轴倾角传感器，通过测量静态重力加速度变化，转换成倾角变化。

测量输出传感器相对于水平面的倾斜和俯仰角度。

传感器附带角度开关量检测输出。

输出方式开极电极。

传感器角度响应速度5次/秒。

三． 要技术指标1．常规模式时主要指标（环境温度=20℃，电源=+12V）输出速度5次/秒单位测量范围双轴±60度分辨率±0.02 度精度(<±30°) <±0.3 度精度(<±60°)<±0.5 度非线性 ±1%重复性 ±0.05 度温度漂移 0.05°/℃2．其它指标（测试温度=20℃）3.工作参数极限值（注意：长期工作在极限参数条件下，将导致产品永久性不可恢复性损坏）最小最大单位工作温度-40 +100 ℃四．输出数据格式XW QJ02-01S上电工作后，等待命令，命令格式和输出格式如下：1.发送命令格式：字节位置 含义 数据 说明1，2 帧头 0xAA 0XAA3 数据长度 0x04 除帧头外数据长度4 传感器地址 0Xxx 232输出方式地址为25 命令 0x01 命令罗盘输出数据帧6 效验字 前面全部数据的异或结果2．接收输出格式：字节位置 含义 数据类型 说明1，2 帧头 0xAA,0xAA3 帧长 字节 除帧头外全部数据长度4 地址 字节 0Xxx（232输出方式地址为2）5 命令返回 字节 接收到的命令字返回6，7 保留8，9 保留10，11 X轴角度 整数 角度=整数/100（单位：度）*12，13 Y轴角度 整数 角度=整数/100（单位：度）14 保留15 校验 字节 前面14字节数据的异或效验结果 *注释说明：标准双字节整数，最高比特位=0，表示正数，最高比特位=1，表示负数。

倾角传感器的工作原理1.动态重力补偿：倾角传感器通常基于微机电系统（MEMS）技术制造。

其中一个关键组件是微型加速度计，用于检测物体的加速度。

通过测量加速度传感器的输出信号，可以确定物体的倾斜角度。

然而，只有当物体处于静止状态时，此方法才能准确测量倾角。

因此，需要动态重力补偿来消除加速度引起的误差。

这通常通过使用陀螺仪来实现。

陀螺仪能够测量物体的旋转速度，并提供一个稳定的参考坐标系，以使倾角传感器的输出更准确。

2.原理性倾斜触发器：另一种常见的倾角传感器是基于原理性倾斜触发器。

它们基于物理原理，利用电场或磁场来检测物体的倾斜状态。

例如，一个电容式倾斜传感器包含两个电极，并通过在基板上制造一种周期性变化的电容来工作。

当物体倾斜时，电容的值会变化，从而导致电压或电流的变化。

传感器可以测量这种变化，并将其转换为倾角的度量。

3.激光测量：一些高精度的倾角传感器使用激光进行测量。

它基于激光干涉原理，通过测量光束在物体表面的反射或折射来确定倾角。

这种方法提供了非常高的测量精度和分辨率，并且适用于需要高精度倾角测量的应用领域，如天文学和精密制造。

4.MEMS技术：如前所述，倾角传感器通常基于微机电系统（MEMS）技术制造。

MEMS技术使用微型传感器和微电子器件在微米尺度上制造出来，具有体积小、低功耗和成本低等优点。

倾角传感器中的微型加速度计和陀螺仪就是MEMS器件的典型例子。

它们通常通过微电路板连接到数据采集和处理单元，最终输出倾角数据。

综上所述，倾角传感器的工作原理可以基于动态重力补偿、原理性倾斜触发器、激光测量和MEMS技术等方面。

不同的倾角传感器采用不同的原理和技术，以满足不同应用领域的要求。

随着科技的进步，倾角传感器的测量精度和稳定性不断提升，将在更多领域得到应用。

安装说明书倾角传感器 JNJN2200JN220182375/4/216CN21 功能和特性带 IO-Link 接口的双轴模拟/二进制倾角传感器可实现机器和设备的角度校平和位置检测。

举例来说，一般用途为跨平台的位置检测、移动式吊车的校平或风力涡轮机的监控。

双轴倾角传感器的测量范围为：• JN2200： ±180°• JN2201： ±45°2 使用的符号►说明重要说明如不遵守，可能导致故障或干扰。

3安装►安装之前先断开电源。

3.1 固定►使用 4 个 M5 螺丝将设备紧固平坦表面上。

螺丝材料： 钢或不锈钢。

3.2安装表面外壳不得承受任何扭转力或机械应力。

►如果没有可用的平坦安装表面，则使用补偿元件。

4电气连接务必由具备资质的电工连接设备。

务必遵守安装电气设备相关的国内和国际法规。

►安装时切断电源，然后连接设备。

根据 IEC 60947-5-2，倾角传感器配有两个圆形 4 针 M12 连接器（A 级）。

根据 IEC 61076-2-101，M12 连接器进行机械编码（编码为 A）。

5 IO-Link一般信息该设备有 IO-Link 通信接口（通过插脚 4），需要带 IO-Link 功能的模块（IO-Link 主站）方可操作。

IO-Link 接口有助于直接访问过程和诊断数据。

使用 USB 适配器电缆，可通过点对点连接进行通信。

访问 即可了解配置 IO-Link 产品所需的 IODD 和参数设定工具。

6 技术资料，认证/标准访问 可了解详细手册、技术资料、EC 符合性声明、批准和进一步信息。

7 维护、修理及处理产品无需维护。

►按照国家环保法规处理设备。

3。

传感器安装方法一、钢应变计：钢纵向应变、钢横向应变。

钢应变计安装分为三个步骤：底座安装、传感器安装、完成后测试并保护。

底座安装：1、打磨，焊接前用磨光机进行表面打磨2、焊接，底座装上校直棒后，采用不锈钢专用焊条，焊接方式不得采用满焊（会变形）。

3、焊接完成后敲除焊渣，焊接完成后敲打底座释放焊接应力。

传感器安装：1、传感器安装等焊接高温冷却后方能安装。

2、传感器安装上底座后进行张拉。

3、张拉完成后两边六角螺栓点螺纹胶。

4、传感器底部涂导热硅胶，连接传感器底部与钢表面（保证钢表面温度与传感器温度一致）测试并保护：1、安装完成后需通过手持式解调仪测试。

型号：SEN-P012、除箱梁内部大气温度计外所有传感器测试完成后加盖保护罩。

底部保护罩用硅胶粘贴，粘贴位置应打磨表面，并用丙酮清洗。

顶部保护罩除硅胶粘贴外用永久磁钢吸牢。

保护罩与接触面用硅胶密封。

二、砼应变计：砼纵向应变、砼横向应变。

砼应变计安装分为三个步骤：底座安装、传感器安装、完成后测试并保护。

底座安装：1、钻孔，用冲击钻在安装表面钻孔。

2、校直，用膨胀螺栓穿入底座预留孔与砼表面孔，稍微拧紧膨胀螺栓，并往孔内空隙注入硅胶。

将校直棒装在底座上，确认底座间距符合要求后，取下校直棒，并拧紧膨胀螺栓。

传感器安装：1、传感器安装等砼表面孔内硅胶凝固后方能安装。

2、传感器安装上底座后进行张拉。

3、张拉完成后两边六角螺栓点螺纹胶。

4、传感器底部涂导热硅胶，连接传感器底部与砼表面（保证砼表面温度与传感器温度一致）测试并保护：1、安装完成后需通过手持式解调仪测试。

型号：SEN-P012、除箱梁内部大气温度计外所有传感器测试完成后加盖保护罩。

砼应变计保护罩用硅胶粘贴，粘贴位置应打磨表面，并用丙酮清洗。

保护罩与接触面用硅胶密封。

三、钢温度计：钢温度计安装分为三个步骤：底座安装、传感器安装、完成后测试并保护。

底座安装：1、打磨，焊接前用磨光机进行表面打磨2、焊接，底座材质为普通钢板，焊接方式不得采用满焊（会变形）。

倾角传感器安装方式介绍倾角传感器存在的地方太多了，比如大家常见的翻斗车，车里面就安装了双轴的倾角传感器，之所以能够适应有坡度的路面工作，就是倾角传感器起了重要作用，能够为翻斗车的驾驶员提供很安全可靠的参考数据，倾角传感器的应用很广泛，到处可见这样的倾角传感器，比如工程机械设备，雷达车都要用到，那么关于倾角传感器的安装方式又是怎么样的呢?汽车上面有很多传感器，倾角传感器，加速度传感器，温度传感器，压力传感器，每个不用的部位用到的传感器都不同呀，倾角传感器肯定可以用于防盗系统了，因为只要车子移动，超过倾角传感器设定的角度值，就会自动报警。

接触到倾角传感器人都知道，倾角传感器就是用一个倾角传感器灵敏器件测量数据，然后通过一些列的变换，最后转化成角度数据，有的时候对角度的误差要求不高，但有的时候要求确实非常的严格。

对于角度误差方面除了传感器本身的固有属性之外，对安装方式也有要求。

倾角传感器的安装方式大致可以分为两种，一种是水平安装，另外一种是垂直安装(贴墙安装)。

水平安装，显而易见就是把倾角传感器水平放在一个平面上，比如地面、桌面等，垂直安装则是把倾角传感器安装在垂直于大地的一个稳定的面上，比如墙面等。

一般情况下，产品在出厂的时候都是以理想的水平面为基准的，如果在我们在使用的时候只是放在一个平台上，此时的应该有角度输出的，即该平面不是水平面，这是水平安装的情况。

当垂直安装(贴墙安装)的时候，理论同水平安装。

所以固定倾角传感器的底座最好是可调整的平面，在使用过程中，客户仍然可以根据自己的需要自定义水平面，比如，把桌面作为水平面等。

通过倾角传感器的安装介绍呢，大家已经很清楚的了解这个设备了，其实现在很多的汽车里面都会用到这个东西，为什么有的汽车会自动报警，就是因为倾角传感器发挥了很重要的作用，倾角传感器在每个地方的用途不同，安装方式不同，因此都要严格按照正确的方式进行安装才行。

请收好！图文解说电喷主机曲轴角度传感器的安装和调整1、Procedure for 1st assembly安装工艺注意：所有部件安装前必须保证清洁；而且所有润滑油孔和通道必须绝对干净以免滚珠轴承损坏！润滑油供给管也要求一样干净。

装好两平行定位销(parallel pins Pos. 055)后准备好壳体(housing Pos. 008)。

预装上壳体(housing Pos. 008)并且根据图示”N”视图要求测量尺寸“a”。

然后再次拆下壳体。

最后加工调整垫块(adjusting disc Pos. 009)到尺寸“ x ”。

在连接装置(connecting unit Pos. 004)装上弹性螺栓(elastic screw Pos. 003)。

------请参考图示A-A 和 L把连接装置装(connecting unit Pos. 004)在驱动轴上(drive shaft).-------请参考视图A-A 和 C-C装上壳体housing Pos. 008.用螺栓(screws Pos.36)预装上调节垫块(adjusting disc Pos. 009)和垫圈(packing ring Pos. 010); 但不上紧。

-----请参考视图A-A 和 D-D把带垫圈(packing ring Pos. 011)的角度传感器驱动器(shaft encoder drive Pos. 012)装入壳体(housing Pos. 008)内弹性螺栓(elastic screw Pos. 003)上。

注意: 角度传感器驱动轴上前面8的销孔必须与连接装置上的定位销对齐。

-----请参考视图LImportant: The front side bore 8 in the shaft of the shaft encoder drive must mesh with the locating pin of the connecting unit Pos. 004 – see detail L !用螺钉和锁紧片，固定并上紧和锁紧角度传感器驱动(shaft encoder drive)和调节垫块(adjusting disc) (Pos. 036, 040, 052, 053).9）一边盘车，一边通过壳体(housing Pos. 008) 上的观察孔检查装到连接装置上的杆和弹簧的位置；特别注意根据图示“L”要求连接。
