Revit基础教程建立和管理建筑模型的工作视在Revit基础教程中，建立和管理建筑模型的工作视图是必不可少的一部分。

工作视图是Revit软件中的一种视图类型，用于展示建筑模型的各个方面和细节。

通过合理使用工作视图，可以提高工作效率和模型的可视化效果。

本文将介绍如何创建和管理建筑模型的工作视图，并给出一些建议和技巧。

一、创建工作视图在Revit软件中，创建工作视图可以通过以下步骤进行：1. 打开Revit软件，并打开你想要创建工作视图的建筑模型。

2. 在“视图”选项卡下的“创建”面板中，选择“工作视图”命令。

3. 在弹出的对话框中，填写工作视图的名称和其他相关参数，如视图的比例尺和显示设置等。

4. 点击“确定”按钮，即可创建一个新的工作视图。

二、管理工作视图创建工作视图后，需要对其进行管理和设置，以便更好地展示建筑模型。

以下是一些管理工作视图的技巧和建议：1. 视图范围控制：通过在工作视图中使用裁剪框和剖面框，可以控制视图的范围和显示内容。

合理设置视图范围可以避免过多的细节显示，从而提高工作效率。

2. 视图过滤器：使用过滤器可以根据需要隐藏或显示特定的构件或元素。

通过设置视图过滤器，可以使工作视图更加清晰和易读。

3. 标注和尺寸：在工作视图中添加标注和尺寸可以帮助理解和分析建筑模型。

合适的标注和尺寸设置可以提供更多的信息，方便工程师和设计师进行后续的工作。

4. 图层和图元：根据工作需求，可以设置不同的图层和图元显示。

例如，可以将不同类型的构件显示在不同的图层上，以便更好地区分和管理建筑模型。

5. 视图样式：Revit提供了多种视图样式，如线框模式、半透明模式和真实感模式等。

根据需要选择合适的视图样式，可以使工作视图更具可视化效果和沉浸感。

三、技巧和建议除了以上的基本操作，还有一些技巧和建议可以提高工作视图的质量和效率：1. 使用视图模板：Revit提供了多种视图模板，可以根据项目需求选择合适的视图模板。

Revit基础教程创建和编辑墙体Revit基础教程：创建和编辑墙体Revit是一款被广泛应用于建筑设计和施工的BIM（建筑信息模型）软件。

在Revit中，墙体是建筑模型中最基本的组成部分之一。

本教程将向大家介绍如何在Revit中创建和编辑墙体。

一、创建墙体1. 打开Revit软件并选择新建项目。

2. 在打开的项目中，选择“建筑”专业，然后单击“墙体”工具。

3. 根据需要选择墙体类型，例如“基本墙体”或“复合墙体”。

4. 在绘图界面中，单击鼠标左键以确定墙体的起点，并拖动鼠标以确定墙体的长度和方向。

5. 单击鼠标右键或按下Esc键以完成墙体的创建。

二、编辑墙体1. 选择“修改”工具栏中的“编辑”工具或按下键盘上的"EL"快捷键。

2. 在弹出的编辑墙体对话框中，选择要编辑的墙体。

3. 根据需要，可以通过以下方法来编辑墙体：a. 拉伸：通过拖动墙体的端点或边缘来改变墙体的长度或高度。

b. 剪切：在墙体上创建剪切平面，然后将墙体分割成两部分。

c. 复制：对墙体进行复制并将其移动到新的位置。

d. 旋转：通过选择墙体并拖动旋转手柄来改变墙体的角度。

e. 清除附加元素：删除或调整与墙体相关的其他元素，如窗户、门等。

4. 完成对墙体的编辑后，单击“完成编辑”按钮以关闭编辑墙体对话框。

三、调整墙体属性1. 选择要调整属性的墙体。

2. 在“属性”窗格中，您可以更改墙体的材料、高度、类型等属性。

3. 单击“应用”按钮以使更改生效。

四、创建墙体类型1. 在“项目浏览器”中，展开“族”文件夹，并选择“墙体”文件夹。

2. 在“创建”选项卡中，单击“新建”按钮。

3. 选择要基于的现有墙体类型，并为新墙体类型命名。

4. 在“属性”窗格中，根据需要调整新墙体类型的各种参数，如厚度、材料等。

5. 单击“应用”按钮以保存并使用新的墙体类型。

五、偏移墙体1. 选择要偏移的墙体。

2. 在“修改”工具栏中，选择“偏移”工具。

Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 标高的作用和设置在项目浏览器中，展开视图-平面视图-标高，双击需要设置的标高视图，如标高1。

在属性面板中，可以修改标高的名称、偏移量、基准等属性。

在绘图区域中，可以拖动标高线的端点或者中点来调整标高的位置和方向。

在项目浏览器中，可以通过右键菜单或者拖放的方式来复制、删除、重命名或者隐藏标高。

1.2 轴网的作用和绘制在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制轴网的平面视图。

在绘图工具栏中，选择绘制-轴网或者快捷键WA。

在属性面板中，可以修改轴网的类型、名称、偏移量等属性。

在绘图区域中，可以按照图纸要求绘制水平或者垂直的轴网线，并在每一个交点处添加轴网标记。

在项目浏览器中，可以通过右键菜单或者拖放的方式来复制、删除、重命名或者隐藏轴网。

二、绘制首层墙体2.1 墙体的类型和创建在项目浏览器中，展开视图-平面视图-地面层，双击需要绘制墙体的平面视图。

在绘图工具栏中，选择结构-墙或者快捷键WA。

在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。

在绘图区域中，可以按照图纸要求绘制不同类型和位置的墙体，并在每一个端点处添加墙体连接符号。

在项目浏览器中，可以通过右键菜单或者拖放的方式来复制、删除、重命名或者隐藏墙体。

2.2 墙体的编辑和调整在项目浏览器中，展开视图-平面视图-地面层，双击需要编辑和调整墙体的平面视图。

在绘图区域中，可以使用选择工具或者过滤器来选择需要编辑和调整的墙体。

在修改工具栏中，可以使用挪移、旋转、镜像、裁剪、延伸等工具来改变墙体的位置和形状。

在属性面板中，可以修改墙体的类型、位置、基准、高度、偏移量等属性。

在项目浏览器中，可以通过右键菜单或者拖放的方式来复制、删除、重命名或者隐藏墙体。

三、绘制首层门窗3.1 门窗的类型和加载在项目浏览器中，展开视图-平面视图-地面层，双击需要加载门窗的平面视图。

在绘图工具栏中，选择结构-门或者快捷键DR，或者选择结构-窗或者快捷键WN。

从零开始的Revit基础教程Revit是建筑设计和施工行业中广泛使用的一款三维建模软件，它可以帮助建筑师和工程师进行建筑设计、结构设计和施工管理等工作。

对于没有任何Revit经验的人来说，从零开始学习Revit可能会感到有些困难。

本文将提供一个基础教程，从安装软件到创建建筑元素，帮助读者快速上手Revit。

第一步：安装和启动Revit在开始学习Revit之前，你需要安装Revit软件。

你可以从Autodesk 官方网站上下载免费试用版的Revit软件，并按照指示完成安装过程。

安装完成后，你可以打开Revit软件并开始学习。

第二步：了解Revit界面当你第一次打开Revit软件时，你会看到一个由各种工具栏、面板和视图组成的界面。

熟悉Revit界面的各个部分对于学习和使用Revit非常重要。

1. 菜单栏：包含了Revit软件的各种功能和设置。

你可以通过菜单栏来访问不同的命令和工具。

2. 工具栏：位于界面的顶部，包含了一些常用的工具和命令按钮。

你可以通过点击工具栏上的按钮来执行相应的操作。

3. 项目浏览器：位于界面的左侧，用于管理和浏览项目中的不同元素和视图。

你可以通过项目浏览器来快速切换视图和编辑元素。

4. 属性面板：位于界面的右侧，默认显示选中元素的属性。

你可以通过属性面板来修改元素的属性和参数。

5. 绘图区域：位于界面的中央，用于绘制和编辑建筑元素。

你可以在绘图区域中创建、修改和删除建筑元素。

第三步：创建建筑元素了解Revit界面后，我们可以开始创建一些基本的建筑元素，比如墙体、楼板和门窗等。

1. 创建墙体：在绘图区域中，点击“墙体”按钮，并在绘图区域中选择绘制墙体的起点和终点。

你还可以通过属性面板来修改墙体的高度和其他属性。

2. 创建楼板：点击“楼板”按钮，并在绘图区域中绘制楼板的轮廓。

你可以通过属性面板来修改楼板的厚度和其他属性。

3. 创建门窗：点击“门”或“窗户”按钮，并在绘图区域中选择门或窗户的位置。

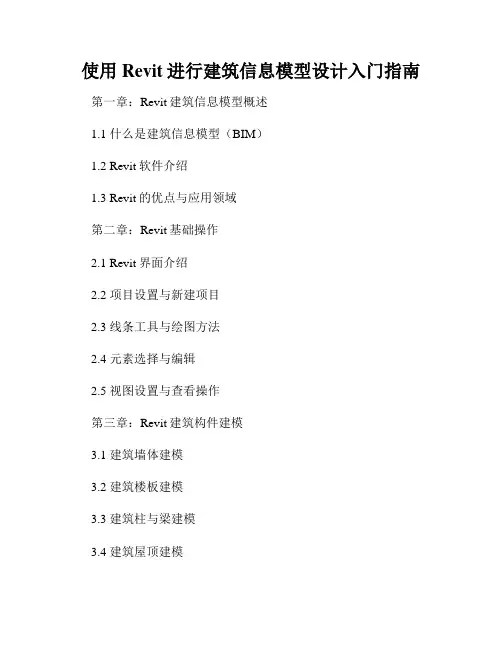

使用Revit进行建筑信息模型设计入门指南第一章：Revit建筑信息模型概述1.1 什么是建筑信息模型（BIM）1.2 Revit软件介绍1.3 Revit的优点与应用领域第二章：Revit基础操作2.1 Revit界面介绍2.2 项目设置与新建项目2.3 线条工具与绘图方法2.4 元素选择与编辑2.5 视图设置与查看操作第三章：Revit建筑构件建模3.1 建筑墙体建模3.2 建筑楼板建模3.3 建筑柱与梁建模3.4 建筑屋顶建模3.5 建筑门窗建模第四章：Revit建筑系统设计4.1 电力系统设计4.2 暖通空调系统设计4.3 水力系统设计4.4 通风系统设计4.5 消防系统设计第五章：Revit建筑施工图设计5.1 施工图概述5.2 标注与尺寸设置5.3 图纸布局与打印5.4 图纸样式与模板设置5.5 图纸发布与分享第六章：Revit家具与设备组织6.1 家具与设备选择与放置6.2 家具与设备类型设置6.3 家具与设备布局与优化6.4 家具与设备管理与调整6.5 家具与设备的3D展示与导出第七章：Revit建筑可视化与分析7.1 室内外光照模拟7.2 建筑热量分析7.3 建筑结构分析7.4 建筑风荷载分析7.5 建筑能耗评估第八章：Revit项目协作与共享8.1 Revit项目的共享与版本管理8.2 Revit项目协作的工作集设置8.3 Revit项目中的协作视图与标记8.4 Revit项目协作的冲突检测与解决8.5 Revit模型的导入与导出结语：Revit是一款功能强大的建筑信息模型设计软件，本文通过对Revit的具体操作进行了详细介绍，包括基础操作、建筑构件建模、建筑系统设计、施工图设计、家具与设备组织、建筑可视化与分析以及项目协作与共享等方面。

通过本文的指南，读者可以初步了解和掌握Revit软件的使用方法，为建筑信息模型设计提供有效的工具支持。

随着Revit软件的不断更新和完善，相信它会在建筑行业发挥越来越重要的作用。

Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 创建新项目打开Revit软件，选择“新建项目”。

在“项目浏览器”中，展开“平面视图”，双击“1F”视图，打开一层平面视图。

1.2 绘制标高在“结构”选项卡中，选择“标高”工具。

在“属性”窗口中，设置标高的类型为“建造标高”，名称为“标高1”，偏移量为0。

在视图中，沿着红色箭头的方向绘制一条水平的标高线，长度为2 0米。

在视图中，沿着绿色箭头的方向绘制一条垂直的标高线，长度为1 5米。

在视图中，选中两条标高线，右键单击，选择“创建相交点”。

在视图中，选中水平的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。

在视图中，选中垂直的标高线，按住Ctrl键拖动复制一条标高线，偏移量为3米。

在视图中，选中四条标高线，右键单击，选择“创建相交点”。

在视图中，双击水平的标高线上的文字“标高1”，修改为“一层”。

在视图中，双击垂直的标高线上的文字“标高1”，修改为“A轴”。

在视图中，双击水平的复制的标高线上的文字“标高1”，修改为“二层”。

在视图中，双击垂直的复制的标高线上的文字“标高1”，修改为“B轴”。

1.3 绘制轴网在“结构”选项卡中，选择“轴网”工具。

在“属性”窗口中，设置轴网的类型为“轴网”，名称为“A1”，偏移量为0。

在视图中，在A轴和一层交点处单击鼠标左键，在A轴和二层交点处再次单击鼠标左键，绘制一条垂直的轴网线。

在视图中，在B轴和一层交点处单击鼠标左键，在B轴和二层交点处再次单击鼠标左键，绘制一条水平的轴网线。

在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为6米。

在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为6米。

在视图中，在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线，偏移量为12米。

在视图中，在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线，偏移量为12米。

Revit教程--小别墅案例(完整版)创建项目设置单位和标准接下来，我们还需要设置一下项目的标准，包括线型、填充图案、文字样式、尺寸样式等。

左下角的“管理”选项卡，选择“附加设置”，在弹出的菜单中，可以找到各种标准的设置选项。

例如，我们可以“线型”来修改或添加不同类型的线条，如实线、虚线、点线等，并调整其颜色和粗细。

同样地，我们还可以修改或添加其他标准，如填充图案、文字样式、尺寸样式等。

这些标准会影响我们在图纸中显示的效果，所以要根据自己的喜好和规范来进行设置。

导入现场平面图导入CAD文件后，我们可以对其进行一些调整和管理。

例如，我们可以在属性面板中修改其可见性、透明度、颜色等属性；我们也可以在项目浏览器中对其进行重命名、隐藏、删除等操作；还可以在视图控制栏中调整其显示级别、细节级别等参数。

通过这些操作，我们可以使CAD文件更适合我们的设计需求。

绘制建筑轮廓有了现场平面图作为参考，我们就可以开始绘制建筑轮廓了。

左上角的“结构”选项卡，选择“墙”工具，在属性面板中选择合适的墙类型（如基础墙-外墙-200毫米混凝土），并设置好高度、位置等参数。

然后，在视图中沿着CAD文件中的建筑轮廓绘制墙体，可以使用直线、弧线、矩形等形状。

在绘制过程中，可以使用对齐、偏移、修剪、延伸等辅助工具来调整墙体的位置和形状。

绘制完毕后，我们就得到了建筑的基本轮廓。

添加门窗创建楼板为了形成建筑的空间结构，我们还需要创建楼板来分隔不同的楼层。

左上角的“结构”选项卡，选择“楼板”工具，在属性面板中选择合适的楼板类型（如楼板-200毫米混凝土），并设置好高度、位置等参数。

然后，在视图中沿着建筑轮廓绘制楼板的边界，可以使用直线、弧线、矩形等形状。

在绘制过程中，可以使用对齐、偏移、修剪、延伸等辅助工具来调整楼板的位置和形状。

绘制完毕后，“完成编辑模式”按钮，即可创建楼板。

添加楼梯添加栏杆为了保证楼梯和阳台的安全性，我们还需要添加栏杆来作为防护设施。

REVIT操作手册（土建）目录1、新建项目 (1)2、项目样板文件 (10)3、建模标准流程 (11)3.1 获取项目文件 (11)3.2 标高 (13)3.3 轴网 (16)3.4 柱、墙（结构） (18)3.5 梁 (23)3.6 楼板 (27)3.7 结构综合 (27)3.8 建筑面层（建筑做法） (28)3.9 建筑墙 (28)3.10 其他 (28)4、图纸检查 (36)4.1 结构 (36)4.2 建筑 (37)4.3 问题清单 (38)5、模型交付 (39)5.1 协同工作 (39)5.2 模型检查 (39)5.3 二次修改 (39)1、新建项目第一步：打开Revit，找到新建项目选项按钮，点击“项目”，如下：图1.1-1找到新建项目按钮完成以上操作，转到第二步：第二步：新建项目对话框中选择“项目”选项，并点击“浏览”，如下：图1.1-2 选择新建项目完成以上操作，转到第三步：第三步：在选择样板对话框中找到项目样板文件（后缀为.rte），选中并点击“打开”，如下：图1.1-3 找到项目样板文件完成以上操作，转到第四步：第四步：在新建项目对话框中可以看到项目样板文件（后缀.rte的文件），点击“确定”按钮，如下：图1.1-3 完成项目新建图1.1-4 新建项目文件完成以上操作，转到第五步；第五步：将生成的项目文件另存到“bimteam”中所属项目的DESIGN文件夹中，如下：图1.1-5 另存项目文件对项目文件进行重新命名，并点击“保存”，如下：图1.1-6 项目文件重新命名完成以上操作，转到第六步；第六步：在协作面板中找到“协作”并点击，如下：图1.1-7 中心模型文件制作步骤一选择“Collaborate within your network”选项，并点击“OK”按钮，完成工作分享如下：图1.1-8 中心模型文件制作步骤二再对项目文件进行保存，由项目文件制作中心模型文件完成，如下：图1.1-9 中心模型文件制作步骤三在下拉菜单中“同步并修改设置”图标变为彩色，即中心模型已经在制作完成，如下：图1.1-10 中心模型文件完成以上操作，转到第七步；第七步：在协作面板中点击“工作集”，并在工作集对话框中点击“新建”按钮，新建工作集，如下：图1.1-11 新建工作集步骤一在工作集对话框中点击“新建”按钮，如下：图1.1-12 新建工作集步骤二在新建工作集对话框中输入新工作集名称：结构，点击“确定”按钮，重复新建工作集，完成新工作集：建筑，如下：图1.1-13 新建工作集步骤三完成工作集新建后，点击“确定”按钮，如下：图1.1-14 新建工作集步骤四在弹出的指定活动工作集对话框中点击“是”，如下：图1.1-15 新建工作集步骤五新建工作集后，点击“同步并修改设置”，在弹出的对话框中点击“确定”，完成同步，如下：图1.1-16 同步新建工作集内容点击协作面板中的“工作集”，在工作集对话框中，将所有存在的工作集中的“可编辑”属性均改为“否”，点击“确定”，如下：图1.1-17 修改工作集可编辑属性完成以上操作后，再次对文件进行同步，同步后土建项目文件已经新建完成。

Revit教程--小别墅案例(完整版)创建项目和设置单位导入现场平面图和调整比例绘制建造轮廓和设置楼层添加墙体、门窗、楼梯和栏杆添加屋顶、阳台和地形添加家具、灯具和其他元素创建立面图、剖面图和平面图创建渲染图和动画创建项目和设置单位打开Revit软件，左上角的文件菜单，选择新建，然后选择项目。

这样，我们就创建了一个新的项目，并设置好了单位。

导入现场平面图和调整比例在左侧的项目浏览器中，双击1:100 平面视图:一层平面图，打开一层平面视图。

在右上角的快速访问工具栏中，插入选项卡，选择导入CAD文件。

位置: 原点到原点颜色: 黑白层: 全部单位: 自动检测放置: 当前视图确定在视图中，选中导入的CAD文件，按住Ctrl键并拖动鼠标，将其复制到右侧空白处。

选中复制的CAD文件，在属性窗口中，将其名称改为“现场平面图”。

选中原始的CAD文件，在属性窗口中，将其可见性设置为“否”。

选中“现场平面图”，在右上角的修改工具栏中，缩放比例工具。

缩放类型: 两点基准长度:输入您知道的现场平面图上的某个长度（例如：10米）新长度: 输入与基准长度相同的数值（例如：10米）确定在视图中，按照提示，在“现场平面图”上选择两个点来定义基准长度（例如：选择两个墙角）。

再次按照提示，在视图中选择两个点来定义新长度（例如：沿着水平或者垂直方向拖动鼠标）。

这样，我们就将“现场平面图”的比例调整为与Revit的单位一致。

绘制建造轮廓和设置楼层在左侧的项目浏览器中，双击1:100 平面视图:一层平面图，打开一层平面视图。

在右上角的快速访问工具栏中，结构选项卡，选择墙工具。

类型: 基本墙: 外墙-200mm位置线: 核心外侧高度: 二层链式: 是在视图中，沿着“现场平面图”的外墙轮廓绘制墙体，单击鼠标左键确定每一个拐角，双击鼠标左键结束绘制。

在右上角的修改工具栏中，偏移工具。

在属性窗口中，输入偏移距离为3米，确定。

在视图中，选中刚才绘制的外墙轮廓，按住Ctrl键并拖动鼠标，将其偏移3米，形成内墙轮廓。

revit制作建筑模型的基本流程(一)Revit制作建筑模型的基本流程准备工作•获取并安装Revit软件•了解Revit的基本操作和界面布局•创建一个新项目文件设置项目信息1.打开新项目文件2.在“项目信息”对话框中填写项目名称、地址、客户信息等3.设置项目单位和其他参数，如长度单位、时间格式等创建模型1.创建楼层和空间–在楼层计划中绘制楼层边界–在每个楼层上创建空间，用于分配用途和计算面积2.绘制墙体–选择绘制工具，如直线、弧线或矩形–指定墙体的起点和终点位置–控制墙体的高度、厚度和其他属性–根据需要创建封闭的墙体轮廓3.添加门窗–选择门或窗工具–在墙体上绘制门或窗的位置–调整门窗的尺寸和属性–根据需要复制、移动或删除门窗4.创建屋顶和地板–使用楼层功能创建屋顶或地板–指定屋顶或地板的边界和高度–调整屋顶或地板的形状和属性5.添加家具和装饰品–使用家具和装饰品库选择合适的元素–将它们放置在空间中的适当位置–调整家具和装饰品的尺寸和样式6.创建电气、水暖和HVAC系统–使用相应的工具在模型中绘制电气、水暖和HVAC设备–连接设备与墙体、地板等元素–调整设备的属性和连接方式7.添加材质和纹理–使用材质和纹理库选择合适的材质–将材质应用到墙体、地板、天花板等元素上–调整材质的颜色、光泽度和纹理效果进行修改和调整•使用Revit的编辑工具对模型进行修改和调整，如移动、旋转、删除元素等进行工程分析和计算•使用Revit的分析工具对建筑模型进行能耗分析、照明分析等，并获取相应结果和报告创建施工图纸•使用Revit的图纸和布局工具创建平面图、立面图、剖面图等施工图纸导出和共享模型•使用Revit的导出功能将建筑模型导出为其他格式，如DWG、IFC 等•使用Revit Server或BIM 360等工具进行模型的共享和协同工作总结通过以上的步骤，您可以完成Revit制作建筑模型的基本流程。

在实际操作中，还可以根据项目需求和自己的创作习惯进行进一步的调整和修改。

Revit教程--小别墅案例(完整版)一、概述二、绘制标高和轴网2.1 创建新项目打开Revit软件，选择“新建项目”命令，选择“建筑模板”作为项目模板。

2.2 绘制标高在“结构”选项卡中，选择“标高”命令，从左侧工具栏中选择“线性”选项。

在视图窗口中，沿着水平方向绘制一条标高线，并双击鼠标左键结束绘制。

在属性面板中，将标高线的名称修改为“一层”，将偏移值修改为0.00米。

在视图窗口中，选中刚刚绘制的标高线，并按住Ctrl键拖动鼠标复制一条标高线。

在属性面板中，将复制的标高线的名称修改为“二层”，将偏移值修改为3.00米。

重复上述步骤，绘制并命名三层、屋顶、地下室等标高线，并调整其偏移值。

2.3 绘制轴网在“结构”选项卡中，选择“轴网”命令，从左侧工具栏中选择“线性”选项。

在视图窗口中，沿着垂直方向绘制一条轴网线，并双击鼠标左键结束绘制。

在属性面板中，将轴网线的名称修改为“A”，将偏移值修改为0. 00米。

在视图窗口中，选中刚刚绘制的轴网线，并按住Ctrl键拖动鼠标复制一条轴网线。

在属性面板中，将复制的轴网线的名称修改为“B”，将偏移值修改为6.00米。

重复上述步骤，绘制并命名C、D、E等轴网线，并调整其偏移值。

三、创建楼层和楼梯3.1 创建楼层在“结构”选项卡中，选择“楼层”命令，从左侧工具栏中选择“草图”选项。

在视图窗口中，在一层标高线的范围内绘制一个矩形，作为一层的轮廓。

在属性面板中，将楼层的类型修改为“混凝土-200毫米”，将偏移值修改为-0.20米。

在“模式”选项卡中，选择“完成编辑”命令，完成一层的创建。

在视图窗口中，选中刚刚创建的楼层，并按住Ctrl键拖动鼠标复制一层楼层。

在属性面板中，将复制的楼层的标高修改为二层，并将偏移值修改为0.00米。

重复上述步骤，创建三层和屋顶的楼层，并调整其类型和偏移值。

3.2 创建楼梯在“结构”选项卡中，选择“楼梯”命令，从左侧工具栏中选择“草图”选项。

Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 标高的概念和作用通过标高可以创建不同的平面视图，例如地下室平面、一层平面、二层平面等。

通过标高可以控制构件的高度，例如墙、柱、梁等。

通过标高可以测量和标注构件的垂直距离，例如楼层到楼层的净高、柱子到柱子的间距等。

1.2 标高的创建和编辑要创建标高，可以在Revit中选择结构选项卡下的标高工具，或者在快捷键盘上按EL键。

然后在视图中指定标高线的起点和终点，以及方向。

创建完成后，可以在属性窗口中修改标高的名称、偏移量、基准等参数。

要编辑标高，可以在视图中选择标高线，然后拖动其端点或中点来调整位置，或者拖动其标注来调整数值。

也可以在属性窗口中修改其参数。

要删除标高，可以在视图中选择标高线，然后按Delete键。

1.3 轴网的概念和作用轴网是用于为构件定位的工具，在Revit中轴网确定了一个不可见的工作平面。

轴网可以在三维视图中显示为一条带有字母或数字的直线，也可以在平面视图中显示为一条带有字母或数字的水平或垂直线。

通过轴网可以创建不同的立面视图和剖面视图，例如南立面、东立面、A-A剖面等。

通过轴网可以控制构件的位置和对齐，例如墙、柱、梁等。

通过轴网可以测量和标注构件的水平和垂直距离，例如墙到墙的间距、柱到柱的偏移量等。

1.4 轴网的创建和编辑要创建轴网，可以在Revit中选择结构选项卡下的轴网工具，或者在快捷键盘上按WA键。

然后在视图中指定轴网线的起点和终点，以及方向。

创建完成后，可以在属性窗口中修改轴网的名称、类型、基准等参数。

要编辑轴网，可以在视图中选择轴网线，然后拖动其端点或中点来调整位置，或者拖动其字母或数字来调整数值。

也可以在属性窗口中修改其参数。

要删除轴网，可以在视图中选择轴网线，然后按Delet e键。

二、绘制首层墙体2.1 墙体的概念和作用墙体是用来定义建筑物的外围和内部分隔的构件，它可以在三维视图中显示为一个带有厚度和高度的实体，也可以在平面视图中显示为一个带有厚度的线。

Revit建筑信息模型操作方法及界面介绍Revit是一种广泛使用的建筑信息模型(BIM)软件，它在建筑设计、施工和维护过程中起着重要的作用。

在本文中，我们将介绍Revit的操作方法和界面，以帮助初学者快速上手并提高工作效率。

一、界面介绍Revit的界面相对简洁，主要由以下几个部分组成：1. 菜单栏：位于软件窗口的顶部，包含了各种功能和命令选项。

通过菜单栏可以访问Revit的各种工具和功能。

2. 工具栏：位于菜单栏下方，其中包含了一些常用的工具按钮，比如选择、绘制、修改等。

通过工具栏可以直接点击相应的按钮进行操作。

3. 属性面板：位于软件窗口的右侧，默认情况下显示在界面的左侧。

属性面板显示了当前选中元素的属性和参数，可以通过修改这些属性和参数来调整元素的外观和性能。

4. 视图区域：位于软件窗口的中间，用于显示三维模型、平面图、立面图等各种视图。

通过在视图区域中进行操作，可以创建、编辑和查看建筑模型。

5. 项目浏览器：位于软件窗口的左侧，默认情况下显示在界面的右侧。

项目浏览器用于管理项目中的各种元素，比如构件、视图、表单等。

通过项目浏览器可以方便地查看和修改项目中的各个组成部分。

二、基本操作方法1. 创建建筑模型：在Revit中，首先需要创建建筑模型。

可以通过在视图区域中绘制基本形状，比如墙体、楼板、窗户等，然后通过连接这些元素来构建建筑模型。

2. 编辑建筑模型：一旦创建了建筑模型，就可以通过编辑工具对其进行修改。

比如可以选择墙体并移动、旋转或删除，也可以修改墙体的高度、厚度等参数。

3. 添加族族：在Revit中，族族是各种建筑元素的模板，比如家具、设备、灯具等。

可以通过在项目浏览器中选择适当的族族，然后拖拽到视图区域中添加到建筑模型中。

4. 设置视图：Revit具有强大的视图设置功能，可以实时显示建筑模型的不同视图，比如平面图、立面图、剖面图等。

通过设置视图，可以调整展示效果和图纸样式。

5. 数据分析：Revit还支持对建筑模型进行数据分析，比如能源分析、结构分析等。

Revit建筑设计绘制及家具建模实用教程Revit是一种功能强大的建筑设计软件，广泛应用于建筑行业。

本文将为您介绍Revit建筑设计绘制及家具建模的实用教程，帮助您快速掌握这一工具的使用技巧。

第一节：Revit建筑设计绘制技巧1. 创建项目：在使用Revit进行建筑设计之前，我们需要先创建一个项目。

打开Revit软件，选择“新建项目”，然后选择适合的模板，如“建筑模板”或“家具设计模板”。

2. 绘制基本元素：使用Revit的绘图工具，如墙、柱、梁等，进行建筑模型的绘制。

通过鼠标点击、拖拽等操作，绘制出建筑的基本形状。

3. 编辑元素属性：在绘制建筑元素时，可以通过属性编辑器对其进行个性化设置，如修改墙的高度、厚度等参数，以满足设计需求。

4. 添加构件：在建筑模型中，可以添加更多的构件，如窗户、门等。

选择相应的构件工具，在建筑模型中插入这些构件，并进行相应的编辑和调整。

5. 创建顶视图和立面图：在绘制建筑模型的过程中，可以通过选择视图工具，创建顶视图和立面图。

这些视图可以帮助您更好地理解建筑模型的结构和布局。

第二节：Revit家具建模技巧1. 导入家具模型：在Revit中，可以通过导入家具模型的方式，快速添加真实的家具对象。

选择“导入”功能，选择相应的家具文件，将其导入到建筑模型中。

2. 绘制定制家具：除了导入家具模型外，Revit还提供了绘制定制家具的功能。

选择“家具”工具，使用基本的绘图工具进行家具的绘制和编辑。

3. 调整家具尺寸：在添加家具模型后，可以通过属性编辑器或直接拖拽调整家具的尺寸。

这样可以确保家具与建筑模型的比例和布局相匹配。

4. 添加材质和贴图：为了使家具更加真实，可以为其添加材质和贴图。

选择相应的材质和贴图工具，在家具模型上进行编辑，使其外观更具质感。

5. 家具布局：在设计家具布局时，可以使用Revit的布局工具，如网格布局、对应布局等。

通过调整家具位置、数量和间距，创建出符合需求的家具布局。
