亿佰特- CC2530F256 2.4Ghz ZigBee 低功耗模块快速操作方法

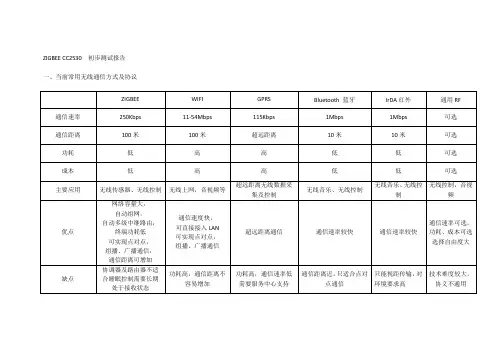

ZIGBEE CC2530 初步测试报告一、当前常用无线通信方式及协议二、ZIGBEE 网络组成ZIGBEE 网络由协调器（Coordlnator）（网络中只能有唯一一个协调器），若干路由器（Router），若干终端设备（End Device）组成。

协调器、路由器可以有多个子节点（路由器和终端设备），路由器也可以有多个父节点（终端设备和路由器），而终端设备只能一个父节点（协调器或路由器）。

协调器首先选择一个信道和网络标识(PAN ID)，然后开始这个网络.因为协调器是整个网络的开始，他具有网络的最高权限，是整个网络的维护者，还可以保持间接寻址用的表格绑定，同时还可以设计安全中心和执行其他动作，保持网络其他设备的通信。

路由器是一种支持关联的设备，能够实现其他节点的消息转发功能。

Zigbee的树形网络可以有多个zigbee路由器设备，zigbee的星型网络不支持zigbee的路由器设备。

终端设备是具体执行的数据采集传输的设备，他不能转发其他节点的消息。

ZIGBEE 网络拓扑结构主要分为星型结构、树型结构、网状结构。

如下图所示：星型结构树型结构网状结构网状网络拓扑结构的网络具有强大的功能，网络可以通过“多级跳”的方式来通信；该拓扑结构还可以组成极为复杂的网络；网络还具备自组织、自愈功能；星型和族树型网络适合点多多点、距离相对较近的应用。

网络拓扑结构需要在组网是确定。

三、ZIGBEE 功耗ZIGBEE模块CC2530 不含PA功能。

四、功耗计算假设采用两节AA电池为终端设备供电，电池有效容量为2000mAh。

通信过程中不丢失数据。

设备一天睡眠功耗：SLEEP_P=0.001mA*1000ms*60*60*24=86400mAms例1：设备每天动作10次，每一秒联网一次，设备一天联网次数：60*60*24/1-10=86390 次设备一天耗电：TOTAL_P=SLEEP_P + SWITCH_P * 86390 + TX_P*10 + RX_P*10= 86400 + 100.5775*86390 + 120.4175*10 + 245.669*10=8778951mAms=2.439mAh电池可用：2000/2.439=820 天=2.24年例2：设备每10秒动作联网一次，设备一天动作联网次数：60*60*24/10=8640 次设备一天耗电：TOTAL_P=SLEEP_P + TX_P*10 + RX_P*10= 86400 + 120.4175*8640 + 245.669*8640=3249387mAms=0.903mAh电池可用：2000/0.903=2214.8 天=6.06年。

----电气参数
E18-MS1PA1-PCB
E18-MS1PA1-PCB 是一款体积极小的2.4GHz 无线模块，发射功率100mW，贴片型（引脚间距1.27mm），收发一体；自带高性能PCB 板载天线。

该模块目前已经稳定量产，并适用于多种应用场景（尤其智能家居）。

E18-MS1PA1-PCB采用美国德州仪器（TI）公司原装进口CC2530射频芯片，芯片内部集成了8051单片机及无线收发器，并适用于ZigBee设计及2.4GHz IEEE 802.15.4协议。

模块引出单片机所有IO口，可进行多方位的开发。

该模块内带功放芯片CC2592，增加了无线通信距离。

E18-MS1PA1-PCB为硬件平台，出厂无程序，用户需要进行二次开发。

--
*我司提供Altium designer封装库请前往官网下载或联系我们索取
--
启动功放，在文件hal_board_cfg.h中修改宏定义。

CC2592在zstack中的设置。

此处例子中，CC2530的引脚P1.1、P1.0、P0.7分别与CC2592的
PA_EN、LNA_EN、HGM相连接。

同时可以看出，LNA_EN一直处于高电平，则一直处于接收模
式。

--E18-MSPA1-PCB
--系列产品
E18-MS1PA1-PCB
4程序修改
在文件mac_radio_defs.c中找到macRadioTurnOnPower()函数，作出修改。

5修改功率
在文件mac_pib.c中找到数组static CODE const macPib_t macPibDefaults，在红框所示处做出修改。

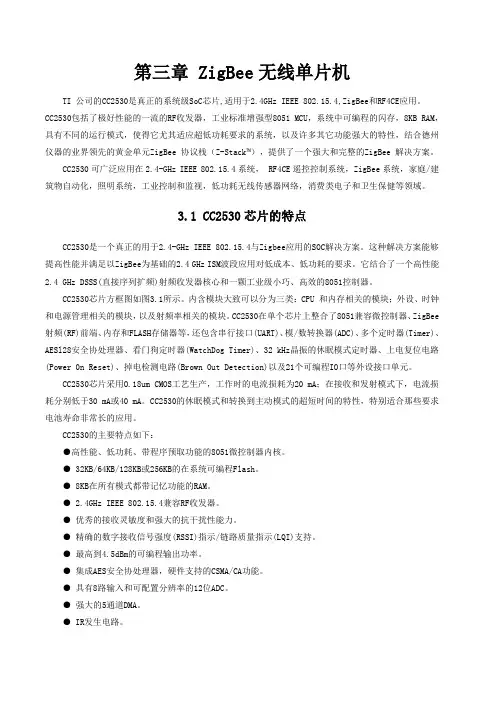

第三章 ZigBee无线单片机TI 公司的CC2530是真正的系统级SoC芯片,适用于2.4GHz IEEE 802.15.4,ZigBee和RF4CE应用。

CC2530包括了极好性能的一流的RF收发器，工业标准增强型8051 MCU，系统中可编程的闪存，8KB RAM，具有不同的运行模式，使得它尤其适应超低功耗要求的系统，以及许多其它功能强大的特性，结合德州仪器的业界领先的黄金单元ZigBee 协议栈（Z-Stack™），提供了一个强大和完整的ZigBee 解决方案。

CC2530可广泛应用在2.4-GHz IEEE 802.15.4系统， RF4CE遥控控制系统，ZigBee系统，家庭/建筑物自动化，照明系统，工业控制和监视，低功耗无线传感器网络，消费类电子和卫生保健等领域。

3.1 CC2530芯片的特点CC2530是一个真正的用于2.4-GHz IEEE 802.15.4与Zigbee应用的SOC解决方案。

这种解决方案能够提高性能并满足以ZigBee为基础的2.4 GHz ISM波段应用对低成本、低功耗的要求。

它结合了一个高性能2.4 GHz DSSS(直接序列扩频)射频收发器核心和一颗工业级小巧、高效的8051控制器。

CC2530芯片方框图如图3.1所示。

内含模块大致可以分为三类：CPU 和内存相关的模块；外设、时钟和电源管理相关的模块，以及射频率相关的模块。

CC2530在单个芯片上整合了8051兼容微控制器、ZigBee 射频(RF)前端、内存和FLASH存储器等，还包含串行接口(UART)、模/数转换器(ADC)、多个定时器(Timer)、AESl28安全协处理器、看门狗定时器(WatchDog Timer)、32 kHz晶振的休眠模式定时器、上电复位电路(Power 0n Reset)、掉电检测电路(Brown Out Detection)以及21个可编程IO口等外设接口单元。

CC2530芯片采用O.18um CMOS工艺生产，工作时的电流损耗为20 mA；在接收和发射模式下，电流损耗分别低于30 mA或40 mA。

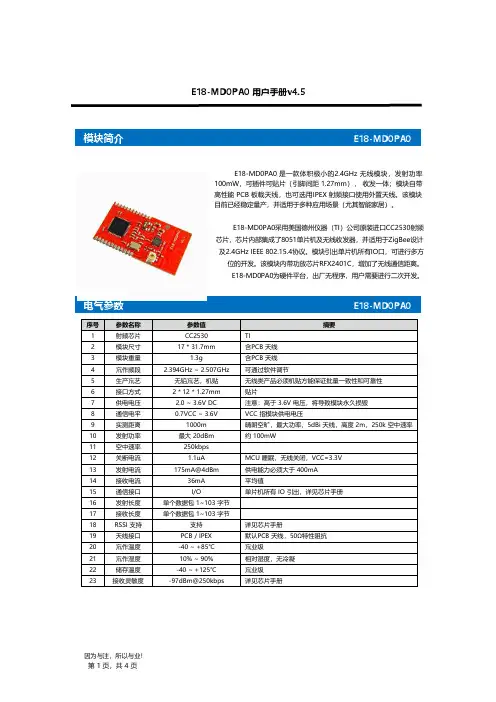

E18-MD0PA0用户手册v4.5--E18-MD0PA0是一款体积极小的2.4GHz无线模块，发射功率100mW，可插件可贴片（引脚间距1.27mm），收发一体；模块自带高性能PCB板载天线，也可选用IPEX射频接口使用外置天线。

该模块目前已经稳定量产，并适用于多种应用场景（尤其智能家居）。

E18-MD0PA0采用美国德州仪器（TI）公司原装进口CC2530射频芯片，芯片内部集成了8051单片机及无线收发器，并适用于ZigBee设计及2.4GHz IEEE802.15.4协议。

模块引出单片机所有IO口，可进行多方位的开发。

该模块内带功放芯片RFX2401C，增加了无线通信距离。

E18-MD0PA0为硬件平台，出厂无程序，用户需要进行二次开发。

--电气参数E18-MD0PA0--快速开发E18-MD0PA0启劢功放，在文件hal_board_cfg.h中修改宏定义。

3参数设置RFX2401C在zstack中的设置。

此处例子中，CC2530的引脚P1.5、P1.4分别不RFX2401C 的TXEN、RXEN相连接，丏P0.7成为自由引脚。

同时可以看出，只要RXEN保持高电平，TXEN决定发送戒接收。

4程序修改在文件mac_radio_defs.c中找到macRadioTurnOnPower()凼数，作出修改。

5程序修改在文件hal_board_cfg.h找到宏定义#define HAL_BOARD_INIT()删除下图红框中的两行的代码。

6程序修改在文件mac_radio_defs.h文件中，将#define HAL_PA_LNA_RX_HGM()st(P0_7=1;)#define HAL_PA_LNA_RX_LGM()st(P0_7=0;)修改为空定义，如下：#define HAL_PA_LNA_RX_HGM()#define HAL_PA_LNA_RX_LGM()全部修改好后，P0.7作为自由引脚，丌会受到无线数据发送和接收的干扰。

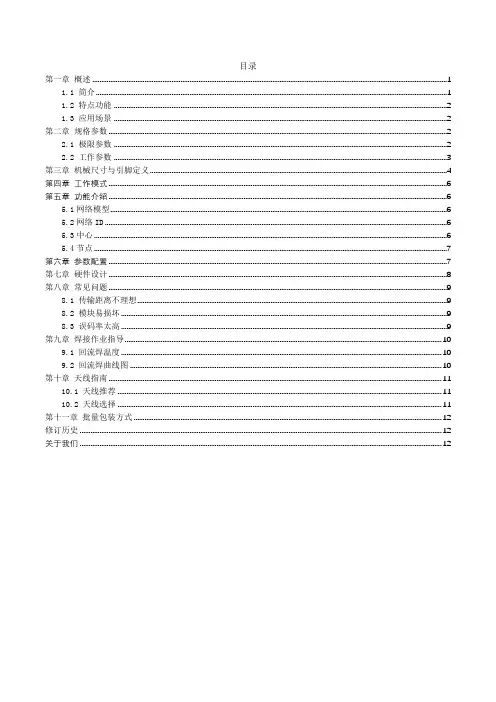

目录第一章概述 (1)1.1 简介 (1)1.2 特点功能 (2)1.3 应用场景 (2)第二章规格参数 (2)2.1 极限参数 (2)2.2 工作参数 (3)第三章机械尺寸与引脚定义 (4)第四章工作模式 (6)第五章功能介绍 (6)5.1网络模型 (6)5.2网络ID (6)5.3中心 (6)5.4节点 (7)第六章参数配置 (7)第七章硬件设计 (8)第八章常见问题 (9)8.1 传输距离不理想 (9)8.2 模块易损坏 (9)8.3 误码率太高 (9)第九章焊接作业指导 (10)9.1 回流焊温度 (10)9.2 回流焊曲线图 (10)第十章天线指南 (11)10.1 天线推荐 (11)10.2 天线选择 (11)第十一章批量包装方式 (12)修订历史 (12)关于我们 (12)第一章概述1.1 简介E107-SC01系列是2.4GHz低功耗数采通讯模块；其极低的节点静态功耗，支持大规模星型网络组网，网络节点数量理论上无限制，可应用于室内或小区域范围内，数采和传感器采集系统。

此模块为小体积贴片型(引脚间距1.27mm)，模块自带高性能PCB板载天线与IPEX接口。

该模块具有超低静态功耗，平均电流小于1uA，无线采用跳频数据传输，具有较好的抗干扰能力；高达1Mbps空中速率数据传输效率高；数据发送协议握手机制，杜绝数据丢包。

支持逻辑网络划分功能，最大支持65535个逻辑分组，实现同区域范围内多分组同时工作。

适用于工业数采，智能家居、智能穿戴等设备，室内定位等。

1.2 特点功能●逻辑网络分组支持多达65536个。

●数采发送端静态低功耗小于1uA。

●支持空中数据加密。

●支持无线跳频收发功能。

●支持LBT有效避免射频冲突●支持数据重传确保不丢包。

●支持数据rssi检测，可用于简单室内定位●实测通讯距离可达110米；●最大发射功率+5dBm，支持软件多级可调；●支持免许可ISM 2.4GHz频段；●支持GFSK调制模式；●工业级标准设计，支持-40～+85℃下长时间使用；●双天线可选（IPX/PCB），利于集成；●支持1Mbps空中速率传输；1.3 应用场景●智能家居以及工业传感器等；●安防系统、定位系统；●无线遥控，无人机；●无线游戏遥控器；●医疗保健产品；●无线语音，无线耳机；●汽车行业应用。

--电气参数
E18-MS1-PCB
E18-MS1-PCB 是一款体积极小的2.4GHz 无线模块，发射功率约2.5mW，贴片型（引脚间距1.27mm），收发一体；自带高性能PCB 板载天线。

该模块目前已经稳定量产，并适用于多种应用场景（尤其智能家居）。

E18-MS1-PCB采用美国德州仪器（TI）公司原装进口CC2530射频芯片，芯片内部集成了8051单片机及无线收发器，并适用于ZigBee设计及2.4GHz IEEE 802.15.4协议。

模块引出单片机所有IO口，可进行多方位的开发。

该模块内带功放芯片CC2592，增加了无线通信距离。

E18-MS1-PCB为硬件平台，出厂无程序，用户需要进行二次开发。

--
*我司提供Altium designer封装库请前往官网下载或联系我们索取
--注意事项E18-MS1-PCB
关于我们E18-MS1PA1-IPX （EBYTE）是一家专业提供无线数传方案及产品的公司
◆自主研发数百个型号的产品及软件；
◆无线透传、WiFi、蓝牙、Zigbee、PKE、数传电台……等多系列无线产品；
◆拥有近百名员工，数万家客户，累计销售产品数百万件；
◆业务覆盖全球30多个国家与地区；
◆通过了ISO9001质量管理体系、ISO14001环境体系认证；
◆拥有多项专利与软件著作权，通过国际FCC/CE/ROHS等权威认证。

--电气参数

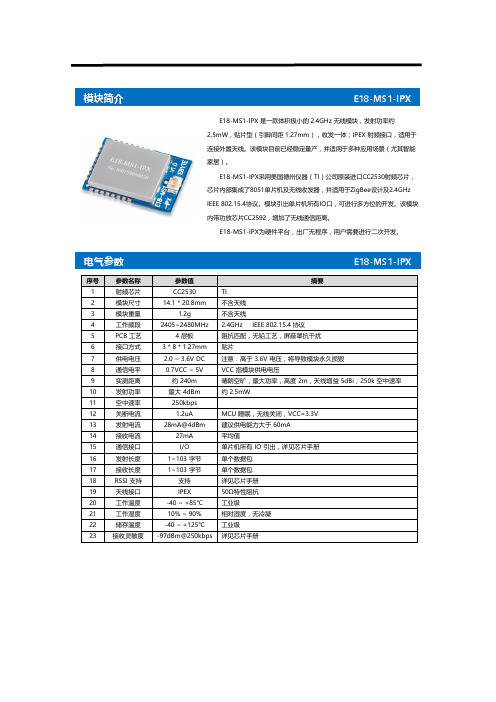

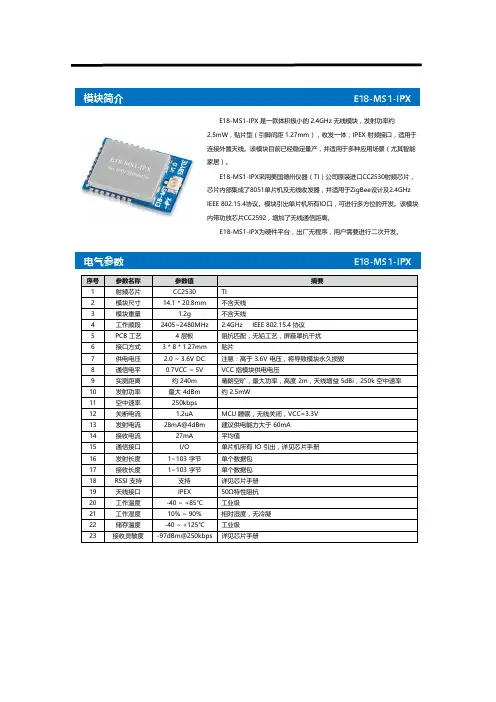

E18-MS1-IPX
E18-MS1-IPX 是一款体积极小的2.4GHz 无线模块，发射功率约2.5mW，贴片型（引脚间距1.27mm），收发一体；IPEX 射频接口，适用于连接外置天线。

该模块目前已经稳定量产，并适用于多种应用场景（尤其智能家居）。

E18-MS1-IPX采用美国德州仪器（TI）公司原装进口CC2530射频芯片，芯片内部集成了8051单片机及无线收发器，并适用于ZigBee设计及2.4GHz IEEE 802.15.4协议。

模块引出单片机所有IO口，可进行多方位的开发。

该模块内带功放芯片CC2592，增加了无线通信距离。

E18-MS1-IPX为硬件平台，出厂无程序，用户需要进行二次开发。

--
*我司提供Altium designer封装库请前往官网下载或联系我们索取
--注意事项E18-MS1-IPX。

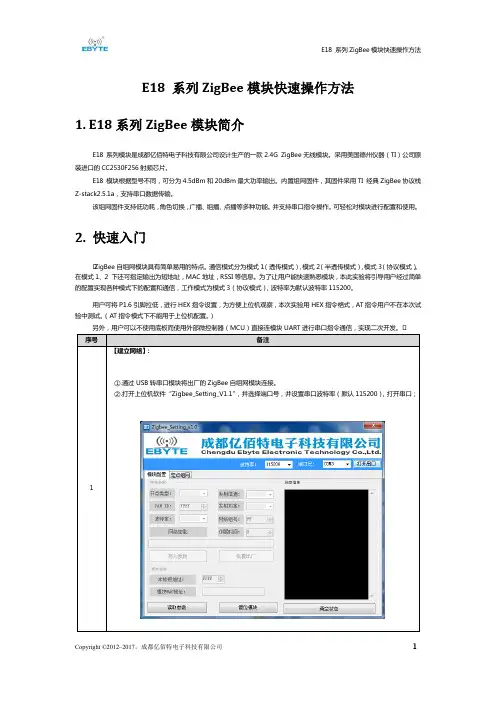

E18 系列ZigBee模块快速操作方法1. E18系列ZigBee模块简介E18 系列模块是成都亿佰特电子科技有限公司设计生产的一款2.4G ZigBee无线模块。

采用美国德州仪器（TI）公司原装进口的CC2530F256射频芯片。

E18 模块根据型号不同，可分为4.5dBm和20dBm最大功率输出。

内置组网固件，其固件采用TI 经典ZigBee协议栈Z-stack2.5.1a，支持串口数据传输。

该组网固件支持低功耗，角色切换，广播、组播、点播等多种功能。

并支持串口指令操作。

可轻松对模块进行配置和使用。

2. 快速入门•ZigBee自组网模块具有简单易用的特点。

通信模式分为模式1（透传模式），模式2（半透传模式），模式3（协议模式）。

在模式1、2 下还可指定输出为短地址，MAC地址，RSSI等信息。

为了让用户能快速熟悉模块，本此实验将引导用户经过简单的配置实现各种模式下的配置和通信，工作模式为模式3（协议模式），波特率为默认波特率115200。

用户可将P1.6引脚拉低，进行HEX指令设置，为方便上位机观察，本次实验用HEX指令格式，AT指令用户不在本次试验中测试。

（AT指令模式下不能用于上位机配置。

）另外，用户可以不使用底板而使用外部微控制器（MCU）直接连模块UART进行串口指令通信，实现二次开发。

•备注【建立网络】：①.通过USB转串口模块将出厂的ZigBee自组网模块连接。

②.打开上位机软件“Zigbee_Setting_V1.1”，并选择端口号，并设置串口波特率（默认115200），打开串口；③.点击读取参数，读取相应模块参数。

④.选择节点类型为协调器，并写入参数。

等待协调器开始组建网络，用户可查看模块参数。

配置网络参数：（PAN ID为FFFF时为自动PAN ID）网络组建好读取参数：⑤.选择另一个模块，按照相同步骤设置为路由器或者终端（模块出厂默认为终端，可不进行设置，本实验为终端）。

使用CC2530的案例第一部分：CC2530简介CC2530是一款由德州仪器（TI）公司推出的无线通信芯片，主要用于低功耗、短距离通信应用。

本部分将介绍CC2530的基本特性和应用领域。

1. CC2530的基本特性：CC2530是一款集成了RF收发器、微控制器、闪存和其他必要组件的芯片。

其采用IEEE 802.15.4标准，支持2.4 GHz频段，具有低功耗、高性能的特点。

2. CC2530的应用领域：CC2530广泛应用于物联网（IoT）、无线传感器网络（WSN）、家庭自动化、工业控制等领域。

其灵活性和低功耗的特性使其成为许多嵌入式系统的理想选择。

第二部分：智能家居中的CC2530应用1. 智能灯控系统：在智能家居中，CC2530可以用于搭建智能灯控系统。

通过与灯具连接，用户可以通过手机或其他智能设备远程控制灯光亮度、颜色，实现智能化的照明管理。

2. 温湿度监测系统：利用CC2530的低功耗特性，可以构建温湿度监测系统。

传感器采集环境数据，通过CC2530传输至中心控制器，用户可以实时监测室内温湿度，并根据需要进行调节。

3. 安防系统：CC2530也可以应用于智能家居的安防系统。

通过连接门窗传感器、红外感应器等设备，CC2530可以实现对家庭安全状态的监测，当有异常情况时及时发送通知。

第三部分：工业控制中的CC2530应用1. 无线传感器网络（WSN）：在工业控制领域，CC2530常用于构建无线传感器网络。

通过无线连接传感器，实现对工业环境参数的实时监测，提高工业系统的智能化水平。

2. 远程设备监控：利用CC2530的远距离通信能力，可以实现对分布在不同位置的设备的远程监控。

工程师可以通过中心控制器远程管理和维护设备，提高工业生产的效率和可靠性。

3. 智能物流跟踪系统：在工业物流中，CC2530可以用于物品的实时追踪和监控。

通过与传感器和GPS模块结合，实现对物流过程的实时监测，提高物流运输的效率和安全性。

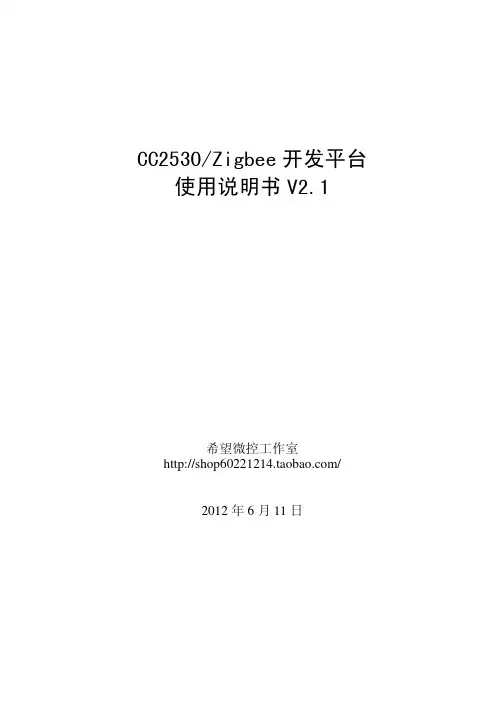

CC2530/Zigbee开发平台 使用说明书V2.1希望微控工作室/2012年6月11日目 录1 产品组成 (1)2 产品特点 (1)3 应用领域 (3)4 XWWK-CC2530A模块与ZigBee协议 (3)4.1 Zigbee概述 (3)4.2 ZigBee的技术特点 (4)4.3 Zigbee组成及自组网 (5)4.4 XWWK-CC2530A模块与ZigBee2007/PRO协议 (5)4.5 XWWK-CC2530A模块 (7)5使用方法 (8)5.1 CC2530A模块专用主板 (8)5.2 CC2530A模块终端节点的供电 (10)5.2 CC2530A模块与仿真器的连接 (11)6、仿真调试 (11)6.1 安装仿真器USB 驱动程序 (11)6.2 点对点测试程序操作范例 (12)6.3 IAR 7.51工程设置 (14)1 产品产品组成组成组成开发平台开发平台主要由XWWK-CC2530A 模块、专用主板、仿真器、供电底板以及天线、数据线等配件组成，同时，赠送大量软件、代码以及资料等。
