基于CC2430的刀具磨损检测系统

一种数控加工中心刀具破损磨损在线检测装置及检测方法 x 》
本发明涉及一种数控加工中心刀具破损磨损在线检测装置及检测方法，具体技术方案如下：
一、装置构成
本发明装置包括以下设备：
1、工作台：用于固定数控加工中心及相关联部件；
2、检测传感器：包括断裂传感器、磨损传感器、摩擦传感器和温度传感器；
3、控制器：用于接收传感器采集的信息，并将信息进行处理和显示；
4、报警器：用于接收控制器的输出，当传感器采集的信息达到预设标准时，触发报警器进行报警；
5、监视系统：当刀具破损磨损达到预设标准时，将数据实时发送至后台服务器，进行数据存储和分析；
6、网络检测站：将刀具破损磨损状况及时传送至网络服务器，实时进行动态监控。

二、检测流程
1、启动检测装置；
2、启动数控加工中心，将工件按照程序加工；
3、检测传感器实时采集刀具破损磨损状况信息；
4、控制器将采集的信息进行处理，并将处理结果发送至报警器；
5、将采集的信息发送至监控系统，供专业人士进行分析；
6、将采集的信息发送至网络检测站，进行动态监控；
7、当采集的信息到达预设标准时，报警器进行报警；
8、停止检测装置。

基于数字图像的刀具磨损状态监测研究的开题报告一、选题背景与意义在现代工业生产中，刀具是不可或缺的一项重要工具，刀具的磨损状况会直接影响加工质量和效率，因此需要进行状态监测与预测。

传统刀具磨损检测方法存在着效率低，精度不高等问题。

而利用数字图像处理技术对刀具磨损状态进行监测，则可以有效解决这些问题，提高磨损检测的精度和效率。

本研究旨在探究基于数字图像处理技术对刀具磨损状态进行监测的方法，将其应用于实际生产中，提高工业生产效率，减少生产成本，提高工作环境安全系数。

二、研究目标本研究旨在探究基于数字图像的刀具磨损状态监测方法，主要研究内容包括：1. 掌握数字图像处理技术以及在刀具磨损监测中的应用；2. 设计刀具磨损状态监测系统，包括图像采集、预处理、特征提取以及状态分类等功能；3. 经过实验验证，评估系统的准确性、效率和稳定性；4. 最终实现基于数字图像的刀具磨损状态监测系统在生产中的应用。

三、研究内容和技术路线1. 数字图像处理基础知识学习包括数字图像的基本概念、数字图像的获取、数字图像的处理、数字图像的展示等方面的内容。

2. 算法设计与图像处理技术学习通过学习和掌握常见的数字图像处理算法，包括二值化、边缘检测、形态学等，以及特征提取算法和分类算法。

3. 系统设计与实现（1）系统硬件平台设计：包括摄像头的选择、图像采集卡的设计、图像预处理模块的硬件设计等。

（2）系统软件平台设计：基于MATLAB或Python等数字图像处理平台，设计系统对采集的刀具图片进行预处理、特征提取和分类。

（3）实验验证与性能分析：建立刀具磨损状态监测的实验平台，对所设计的系统进行测试，考核系统效率与准确性的性能指标。

四、预期成果1. 对数字图像处理技术在刀具磨损状态监测中的应用进行系统总结2. 设计并实现基于数字图像的刀具磨损状态监测系统，并对该系统进行实验验证和性能分析。

3. 可以在实际生产中应用的、效率高、精度高、稳定性好的刀具磨损状态监测系统。

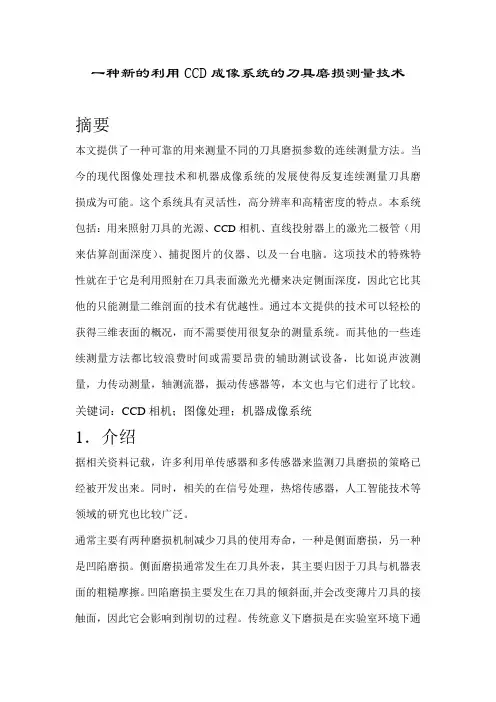

一种新的利用CCD成像系统的刀具磨损测量技术摘要本文提供了一种可靠的用来测量不同的刀具磨损参数的连续测量方法。

当今的现代图像处理技术和机器成像系统的发展使得反复连续测量刀具磨损成为可能。

这个系统具有灵活性，高分辨率和高精密度的特点。

本系统包括：用来照射刀具的光源、CCD相机、直线投射器上的激光二极管（用来估算剖面深度）、捕捉图片的仪器、以及一台电脑。

这项技术的特殊特性就在于它是利用照射在刀具表面激光光栅来决定侧面深度，因此它比其他的只能测量二维剖面的技术有优越性。

通过本文提供的技术可以轻松的获得三维表面的概况，而不需要使用很复杂的测量系统。

而其他的一些连续测量方法都比较浪费时间或需要昂贵的辅助测试设备，比如说声波测量，力传动测量，轴测流器，振动传感器等，本文也与它们进行了比较。

关键词：CCD相机；图像处理；机器成像系统1．介绍据相关资料记载，许多利用单传感器和多传感器来监测刀具磨损的策略已经被开发出来。

同时，相关的在信号处理，热熔传感器，人工智能技术等领域的研究也比较广泛。

通常主要有两种磨损机制减少刀具的使用寿命，一种是侧面磨损，另一种是凹陷磨损。

侧面磨损通常发生在刀具外表，其主要归因于刀具与机器表面的粗糙摩擦。

凹陷磨损主要发生在刀具的倾斜面,并会改变薄片刀具的接触面，因此它会影响到削切的过程。

传统意义下磨损是在实验室环境下通过精密显微镜测量的。

侧面磨损区取决于刀刃的最高点与磨损表面底部之间的最大距离（用V Bmax 表示）。

侧面磨损测量因此与以下因素有关：未磨损刀刃（不和工件接触的那一部分刀刃，即主切口），斜面或圆刀口的弧半径、次要切口。

主要取决于：- 最大深度切口上的主侧面的长度Wmax- 最大深度切口上的侧磨损区域的宽度用W表示，这个区域侧磨损的最大宽度就是Wmax，见图表1所示：其他类型的刀具磨损取决于：- 斜面或圆刀口上的磨损宽度的平均值，用VC表示- 次要切口宽度的平均值，用VS表示复杂的磨损环境使得很难去区分侧面磨损和凹陷磨损的界限，显然这样做浪费时间也没什么意义。

上海应用技术学院机械与自动化工程学院毕业设计（论文）外文翻译题目小型流程操纵模型的实施（软件）学生姓名严晓诚专业进程装备与操纵工程学号 07班级 06102211指导教师安子良职称讲师2020年3月9日利用CCD视觉系统测量工具磨损技术的新进展J.尤尔科维奇, M.科罗舍茨, J.科帕克摘要本文提出了一种测量不同工具磨损参数的直接靠得住的测量程序。

现在现代图像处置技术和机械视觉系统能在循环完成对工具磨损的直接测量。

本文所提出的系统其特点是其测量的灵活性，高空间分辨率和良好的准确性。

该系总共分为照亮工具的光源，CCD相机，线性投影机与激光二极管（用于对工件进行深度评估）和用于获取图片的搜集卡和个人电脑。

该技术最大的特点是通过在工具表面上的预测激光光栅线来决定样件深度。

因此，与其他技术相较，它的优势在于它能够只测量二维剖面。

应用本页提出的技术，一张凸出表面的三维图像没必要需要用一个很复杂的测量系统就能够够取得。

和本页介绍的方式相较，所有的间接方式，比如声音的发射，力的测量，主轴的电流测量，振动传感器等都是超级耗时且需要配备超级昂贵的辅助测量设备和装置。

2005 Elsevier公司保留所有权利。

关键词：CCD相机;图像处置;机械视觉系统1介绍在研究文献里，许多单或多传感器战略正在被研究用来作为靠得住的工具磨损监测。

信号处置的通信研究，传感器融合，和人工智能技术也正在开展。

限制工具利用寿命的磨损机理有两种：后刀面磨损和凹口磨损。

后刀面磨损在该工具的凸出面上发生，要紧是由加工表面上工具的摩擦运动引发的。

凹口磨损发生在该工具的倾斜面，它改变凹口工具的接合部位，从而阻碍切削进程。

传统上，实验室条件下，磨损已经用工具制造商的显微镜测量过。

后刀面磨损通过测量在工具的边缘顶部和底部磨损表面之间的最大距离（称为VBmax）来确信。

因此，后刀面磨损用来测量关于受到损害的切削边沿（不与工件接触的切削边缘的一部份），即关于要紧的切削边沿，倒角或圆角半径或轻微的切削边沿。
