高压开关柜结构及工作原理

程中的各种应力。
03
柜体内部通常设有隔板或支架，用于分隔和支撑电气
元件和线路。
断路器结构
01
02
03
04
断路器是高压开关柜的核心元 件之一，用于接通和断开电路
。
断路器通常由触头、灭弧室、 操作机构和外壳等组成。
触头是断路器的关键部件，分 为静触头和动触头，用于接通
和断开电流。
灭弧室是断路器中用于灭弧的 装置，通过将电弧分割成多个
小电弧来熄灭电弧。
电流互感器结构
01
电流互感器是高压开关柜中的重 要元件之一，用于将大电流转换 为小电流。
02
电流互感器通常由一次绕组、二 次绕组和铁芯等组成。
一次绕组是连接到高压电路的绕 组，二次绕组是连接到低压电路 的绕组。
03
铁芯是用于增强磁耦合的部件， 通常由硅钢片或铁氧体材料制成
。
04
电缆头及母线结构
电缆头是高压开关柜中用于连接电缆的部件，通常分为 插头和插座两类。
母线是高压开关柜中用于连接各个电气元件和线路的导 电部件。
电缆头应具有良好的电气性能和机械性能，能够承受操 作过程中的各种应力。
母线应具有高导电性和良好的热性能，能够承受操作过 程中的各种应力。
02
高压开关柜工作原理
断路器工作原理
结构
断路器主要由触头、弹簧、操作 机构、脱扣器等组成。
工作原理
断路器通过电磁或热脱扣器操作 触头闭合和断开，当电路发生短 路或过载时，脱扣器会动作断开 触头，起到保护电路的作用。
电流互感器工作原理
结构
电流互感器主要由一次绕组、二次绕 组、铁芯等组成。
工作原理
电流互感器通过电磁感应原理将大电 流转换为小电流，供给测量、保护等 二次设备使用。

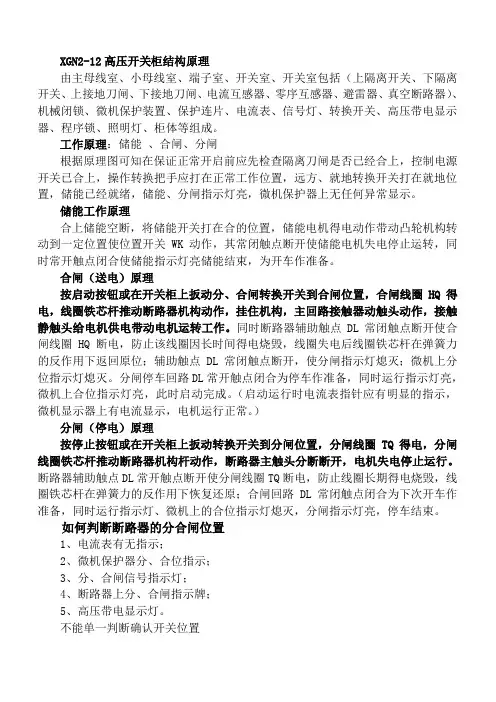

XGN2-12高压开关柜结构原理由主母线室、小母线室、端子室、开关室、开关室包括（上隔离开关、下隔离开关、上接地刀闸、下接地刀闸、电流互感器、零序互感器、避雷器、真空断路器）、机械闭锁、微机保护装置、保护连片、电流表、信号灯、转换开关、高压带电显示器、程序锁、照明灯、柜体等组成。

工作原理：储能、合闸、分闸根据原理图可知在保证正常开启前应先检查隔离刀闸是否已经合上，控制电源开关已合上，操作转换把手应打在正常工作位置，远方、就地转换开关打在就地位置，储能已经就绪，储能、分闸指示灯亮，微机保护器上无任何异常显示。

储能工作原理合上储能空断，将储能开关打在合的位置，储能电机得电动作带动凸轮机构转动到一定位置使位置开关WK动作，其常闭触点断开使储能电机失电停止运转，同时常开触点闭合使储能指示灯亮储能结束，为开车作准备。

合闸（送电）原理按启动按钮或在开关柜上扳动分、合闸转换开关到合闸位置，合闸线圈HQ得电，线圈铁芯杆推动断路器机构动作，挂住机构，主回路接触器动触头动作，接触静触头给电机供电带动电机运转工作。

同时断路器辅助触点DL常闭触点断开使合闸线圈HQ断电，防止该线圈因长时间得电烧毁，线圈失电后线圈铁芯杆在弹簧力的反作用下返回原位；辅助触点DL常闭触点断开，使分闸指示灯熄灭；微机上分位指示灯熄灭。

分闸停车回路DL常开触点闭合为停车作准备，同时运行指示灯亮，微机上合位指示灯亮，此时启动完成。

（启动运行时电流表指针应有明显的指示，微机显示器上有电流显示，电机运行正常。

）分闸（停电）原理按停止按钮或在开关柜上扳动转换开关到分闸位置，分闸线圈TQ得电，分闸线圈铁芯杆推动断路器机构杆动作，断路器主触头分断断开，电机失电停止运行。

断路器辅助触点DL常开触点断开使分闸线圈TQ断电，防止线圈长期得电烧毁，线圈铁芯杆在弹簧力的反作用下恢复还原；合闸回路DL常闭触点闭合为下次开车作准备，同时运行指示灯、微机上的合位指示灯熄灭，分闸指示灯亮，停车结束。

化管理。
绿色环保材料应用前景
环保绝缘材料
采用无卤素、低烟无毒的环保绝缘材料，减少对环境的影响。
高导热材料
应用高导热材料，提高高压开关柜的散热性能，降低温升。
可再生能源材料
探索利用太阳能、风能等可再生能源材料，为高压开关柜提供辅 助能源。
未来发展趋势预测
1 2
智能化发展
随着人工智能、大数据等技术的不断发展，高压 开关柜将实现更高程度的智能化，提高运行效率 和安全性。
高压开关柜作用
在电力系统中，高压开关柜起着关合 、断开、承载和分配电能的作用，同 时提供对电路和设备的控制、调节、 测量和保成
高压开关柜主要由断路器、隔离开关、负荷开关、接地开关、互感器、避雷器、母线、连接件和柜体等组成。
工作原理
高压开关柜通过断路器实现电路的关合与断开，通过隔离开关实现电源与负载之间的隔离，通过负荷开关实现负 载的接通与断开，通过接地开关实现设备接地保护。同时，高压开关柜还配备了各种测量、保护和控制装置，以 确保电力系统的安全稳定运行。
03
高压开关柜安装与调 试
安装前准备工作及注意事项
01
02
03
04
确认安装场地
确保安装场地符合高压开关柜 的安装要求，包括场地大小、
通风条件、照明设施等。
检查设备
对高压开关柜进行全面检查， 包括外观、内部元器件、接线 端子等，确保设备完好无损。
准备安装工具
准备好所需的安装工具，如螺 丝刀、扳手、万用表等。
测。
监测方法
通过传感器、数据采集系统等手段 进行实时监测，并将数据传输至后 台进行分析处理。
故障诊断
基于实时监测数据，采用专家系统 、神经网络等算法对高压开关柜的 运行状态进行故障诊断和预警。

五、断路器结构原理：
什么叫真空断路器？ 真空断路器是利用真空作绝缘和灭弧介质的断路器。真空是相对而言的， 一般指绝对压力低于1个大气压的稀薄气体。
五、断路器结构原理：
断路器的极柱结构 断路器的极柱机构由三个极柱直接组装 在框架上。断路器的每相通过专用模具， 用环氧树脂，采用APG工艺将真空灭弧 室及接线端子等零部件固封成一体，形 成极柱。机构与极柱前后布置，结构紧 凑，外形美观大方。固封极柱结构避免 了粉尘，潮气等恶劣条件对灭弧室绝缘 的影响，提高了灭弧室绝缘的2 开关柜结构组成 3 开关柜原理讲解 4 主要组成部件 5 断路器结构原理 6 操作说明
一、概述
• 高压开关柜是指用于电力系统发电、输电、配 电、电能转换和消耗中起通断、控制或保护等 作用。DQC-40.5型户内气体绝缘开关设备是江 苏大全有限公司生产的应用于40.5KV三相交流 50Hz、单母线及单母线分段系统的成套配电装 置，柜内配用西门子户内真空断路器，它是变 电站35KV主要的电力控制设备，当系统正常运 行时，能切断和接通线路及各种电气设备的空 载和负载电流；当系统发生故障时，它能和继 电保护配合迅速切除故障电流，以防止扩大事 故范围，隔离开关、起隔离作用，形成明显的 断开点。
五、断路器结构原理：
合闸动作 机构储能后，若接到合闸信号，则合闸电 磁铁动铁芯吸合，带动合闸半轴转动，解 除保持挚子对储能轴的约束，合闸弹簧释 放能量，使合闸凸轮作顺时针方向转动， 通过输出主轴上的驱动拐臂，带动输出主 轴转动，再带动四连杆机构，使断路器完 成合闸操作。同时辅助开关动作，切断合 闸回路，接通机构分闸回路。
谢 谢！
五、断路器结构原理：
分闸操作 合闸完成后，若接到合闸信号 ，则分闸电磁铁动铁芯吸合， 带动分闸半轴转动，扣板脱扣 。输出主轴在分闸弹簧力及触 头弹簧力作用下顺时针转动， 使两级四连杆机构运动，绝缘 拉杆向下拉动灭弧室导电杆， 完成分闸动作。
