SEL功能操作

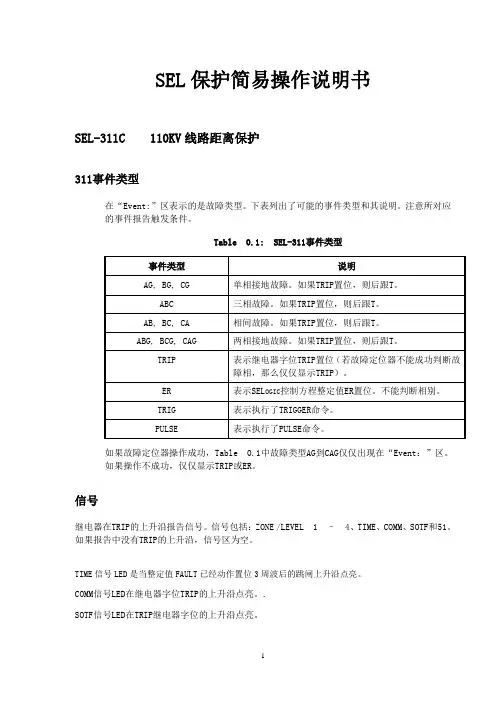

SEL保护简易操作说明书SEL-311C 110KV线路距离保护311事件类型在“Event:”区表示的是故障类型。

下表列出了可能的事件类型和其说明。

注意所对应的事件报告触发条件。

Table 0.1: SEL-311事件类型如果故障定位器操作成功，Table 0.1中故障类型AG到CAG仅仅出现在“Event：”区。

如果操作不成功，仅仅显示TRIP或ER。

信号继电器在TRIP的上升沿报告信号。

信号包括：ZONE /LEVEL 1 –4、TIME、COMM、SOTF和51。

如果报告中没有TRIP的上升沿，信号区为空。

TIME信号LED是当整定值FAULT已经动作置位3周波后的跳闸上升沿点亮。

COMM信号LED在继电器字位TRIP的上升沿点亮。

.SOTF信号LED在TRIP继电器字位的上升沿点亮。

如果重合闸继电器停用(投入整定值E79 = N或79OI1 = 0)，所有设备79(重合闸继电器)的信号LED熄灭。

如果是反时限过电流元件(51PT, 51GT或51QT)导致的跳闸，51信号LED在跳闸的上升沿点亮。

如果是由保护元件导致的跳闸，并且故障涉及到A相，那么“A” (A相)信号LED在跳闸上升沿点亮（B和C信号LED也类似）。

如果是由接地距离或零序接地过电流元件产生的跳闸或已经启动并开始计时跳闸，G信号LED在跳闸上升沿时点亮。

段指示LED在故障期间点亮指示最小的段数(M1P, M2P, M3P, M4P, Z1G, Z2G, Z3G, Z4G, 67G1, 67G2, 67G3, 67G4, 67Q1, 67Q2, 67Q3, 67Q4)。

信号复归/信号灯测试前面板按钮当按下信号复归/信号灯测试前面板按钮：•所有前面板LED点亮1秒钟。

所有自保持的信号LED都熄灭(解锁)。

Table 0.2: SEL-311C继电器前面板LED信号灯定义大多数按钮具有双重功能。

主功能首先被选择(例如，METER按钮)。

SONY索尼E卡口变焦镜头SEL18135使用说明书一、产品概述二、镜头规格焦距：18135mm最大光圈：F3.5（广角端） F5.6（长焦端）镜头结构：12组16片视角：76°（广角端）12°（长焦端）最近对焦距离：0.45米最大放大倍率：0.29倍滤镜尺寸：55mm重量：约325克三、安装与拆卸1. 确保相机电源关闭，将镜头对准相机E卡口，轻轻旋转并推入，直至听到“咔嗒”声，表示镜头已正确安装。

2. 拆卸镜头时，请先按下镜头释放按钮，然后顺时针旋转镜头并轻轻拔出。

四、基本操作1. 调整焦距：旋转镜头上的变焦环，即可在18135mm范围内调整焦距。

注意，在变焦过程中，镜头前端会伸缩，请确保操作平稳。

2. 对焦：半按快门按钮，相机将对被摄物体进行自动对焦。

若需要手动对焦，请将镜头对焦模式切换至MF（手动对焦）。

五、注意事项1. 请勿将镜头直接暴露在阳光或其他强光源下，以免损坏内部光学元件。

2. 避免在潮湿、多尘等恶劣环境中使用镜头，以免影响镜头性能。

3. 请使用专用镜头清洁工具进行清洁，避免使用粗糙的布料或纸张擦拭镜头。

4. 在不使用镜头时，请将其存放在干燥、清洁的地方，并放入镜头袋以保护镜头。

六、高级功能1. 防抖功能：SEL18135镜头具备光学防抖功能，能有效减少因手抖导致的画面模糊。

在光线不足或长焦端拍摄时，开启相机内的防抖功能可以显著提高拍摄成功率。

2. 快速对焦：得益于内置的线性马达，SEL18135镜头可以实现快速、安静的对焦，非常适合拍摄动态场景或录制视频。

3. 场景识别：与索尼相机配合使用时，镜头可以传递场景信息给相机，帮助相机更准确地识别拍摄场景，优化自动对焦、自动曝光等设置。

七、维护与保养1. 定期检查：建议每隔一段时间检查镜头的外观，确保无划痕、灰尘或污渍。

如有需要，可以使用软毛刷轻轻清除镜头表面的灰尘。

2. 清洁镜头：当镜头表面有指纹或油渍时，请使用专用的镜头清洁纸或镜头布轻轻擦拭。

4）煤粉计量秤操作方法煤粉计量秤的全称为“环状天平流量计重机”。

是由北京燕山粉研精机有限公司与日本合资开发的高精度粉体流量计重装置。

计重控制器采用FUC-276SH型专用控制器。

一，FUC-276SH型控制器的面板功能如下：多功能液晶显示F1 F2 RUN SET ADJ SEL ∧5 6 7 8 9 SFT ∨0 1 2 3 4 C ←Japan“F1”——功能执行键。

“F2”——功能执行键。

“RUN”——运行键。

“SET”——设定键。

“ADJ”——调节键。

“SEL”——选择键。

“SFT”——功能键。

“C”——清除键。

“0～9”——数字键。

“∧”“∨”——上升键，下降键。

“←”——确认键。

二，键盘操作：1，画面切换：在控制器的LCD液晶显示区，可以显示出各种设定参数及设备的运行参数。

显示画面可以分为以下四类，各类画面由若干个子画面组成：1）[送电画面]---电源刚送上时的画面。

2）[运转画面]---运行参数的显示画面。

按“RUN”键调出。

3）[设定画面]---运行所必须的各种设定值的显示画面。

按“SET“键调出。

4）[调整画面]---设备的基本参数，输入/输出检查和校正的显示画面。

按“ADJ “键调出。

按“SEL”键可调出子画面。

注）[送电画面]于电源刚送上时自动出现。

2，数值等参数的输入方法：如果需要设定画面上的某个参数，可用“∧”“∨”键将光标移到相应位置，通过数字键0～9输入具体数值。

输入数值有误时，可用“C”键清除。

数据输入完毕，应按“←”键确认。

3，手册中用到的符号：为便于说明，本手册使用了○，●，△，▲等符号，含义如下：○，●符号意味着任意数字。

△，▲符号意味着任意文字。

其中，（○，△）符号表示可进行设定变更；（●，▲）符号表示不能进行设定变更。

■符号表示光标位置。

按“∧”“∨”键可调整光标所处位置。

4，功能键：在LCD显示区的底部，有时会出现如Z RESET，ZERO SET等反相指示块，当其出现在左侧时，可按“F1”键执行相应功能；当其出现在右侧时，可按“F2”键执行相应功能。

前言本书主要讲述以下程序的基本操作方法。

①单轴的移动②３轴的同時移动③重复移动④移动中的暂时停止⑤根据输入信号的ON／OFF，轴移动的有効／无効⑥轴移动完了后开启输出信号⑦设定区域输出注意由于在实际操作中会会使用到电气，具有一定的危险性，所以请遵守以下注意事项。

・接线时一定要听从讲师的指挥，在他说「请将电源接头接入电源插座。

」之前，请绝对不要给任何机器接上电源。

・如不听从讲师的指示随意操作，机械手可能会做预想以外的动作，这是非常危险的，所以请一定遵照讲师的指示一步一步，老老实实的操作。

目录１．绝对归零（X－SEL） (3)２．试运行（运行程序例） (3)３．输入位置数据 (3)４．制作运转程序 (12)５．输出区域信号 (35)１．绝对归零（ＤＳ３轴）如是ＤＳ３轴的话，请根据X-SEL Ｊ／Ｋ型号的说明书进行绝对归零。

在这个操作之后即使是关闭电源的重启也无须再作绝对归零。

由于ＴＴ是增量样式，虽然无需做绝对归零，但程序须要在开始时做原点恢复。

之后只要不关闭电源，原点恢复就只须做此一次就行。

２．试运行（运行程序例）（１）请将切换程序的数据开关拨到「０１」位置。

（２）然后将功能按钮（开始按钮）拨到ON。

（３）可以认为驱动轴已经开始进行画图。

ＴＴ的话，用切换程序的数据开关来指定程序Ｎｏ。

，使程序在开始按钮拨到ON时就能实行。

【ＤＳ３轴】（１）将Ｉ／Ｏ检验速断开关的「ＩＮ７」拨到ＯＮ。

（２）再将速断开关的「ＩＮ０」拨到ＯＮ。

（３）可以认为驱动轴已经开始进行画图。

Ｘ-ＳＥＬ的话，可以从外部指定程序Ｎｏ。

，使开始信号一输入程序就能实行。

（出厂时的标准设定）※速断开关「ＩＮ７」为选择程序Ｎｏ．键，速断开关「ＩＮ０」为信号开始键。

３．输入位置数据（１）输入位置数据。

请双击（鼠标左键）「位置」（２）请在[位置No．选择]对话框跳出来后左击「OK」。

＊在对话框中可以选择希望表示的位置范围。

（３）跳出[位置数据编辑]画面。
