2．1．雷达的开机/关机：按[POWER]键，可以开机或关机，开机后操作面板背光灯亮，在屏幕上会显示仪器的预热时间，时间是以倒计时方式显示即1：30至0：01。
2．2．发射与待机：当雷达开机预热结束后，屏幕上显示有STBY字样，这时按[STBY TX]键后，雷达就进入正常的工作状态，再次按该键，雷达又会回到待机状态。
节能状态：这个功能可使仪器自动进入待机，以减少能源的消耗，这时消耗的功率为28W，当仪器处在节能状态时，在[POWER]键边的节能指示灯会点亮。
显示航海资料：如果将航海数据输入该雷达后，雷达在待机状态时可以显示船舶的航行情况，如下列图示：2．3．选择量程：按[-RANGE+]键，可以选择雷达量程的大小，具体选择的量程显示在雷达屏幕的左上角。
2．4．调节屏幕显示的亮度：屏幕的显示亮度分为16级，按[BRILL]键，随时可以调节显示亮度。
2．5．雷达的增益调节：雷达的增益是通过[GAIN]钮调节的，调节的方法是将雷达的量程选择在远距离档，然后调节增益[GAIN]钮，使屏幕上显示的背景噪声隐约可见。
2．6．雨雪干扰抑制调整，海浪干扰抑制调整通过调节[A/C SEA]和[A/C RAIN]钮，可以抑制雨雪及海浪对雷达产生的干扰。
调节方法如下：1、海浪杂波控制调整[A/C SEA]由海浪引起的反射回波是令人讨厌的，它以随机信号〔所谓的“海浪杂波”〕的形式覆盖在显示器的中心部分。
浪高、天线旋转慢，则海浪杂波向外扩展，海浪杂波以大量小回波信号形式显现在显示器上，它可以影响雷达性能〔见图〕海浪干扰抑制效果抑制海浪杂波的作用，就是减小近距离海浪杂波的幅度〔近距离杂波最大〕。
随距离的增加，杂波幅度也逐渐减小。
海浪杂波抑制仅在约4海里以内才起作用。
恰当地调节抗海浪杂波控制器，可使杂波分裂为小亮点，使小目标也可分辨。
但控制过头，杂波和目标都将在屏幕上消失。
2、雨雪干扰抑制功能的具体操作与上述相同：雨雪干扰抑制效果2．7．自动干扰抑制功能：自动调节干扰抑制。

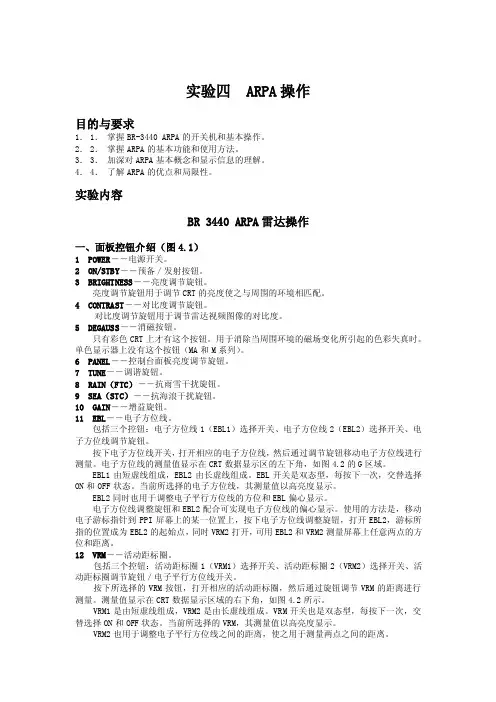

实验四 ARPA操作目的与要求1．1．掌握BR-3440 ARPA的开关机和基本操作。
2．2．掌握ARPA的基本功能和使用方法。
3．3．加深对ARPA基本概念和显示信息的理解。
4．4．了解ARPA的优点和局限性。
实验内容BR 3440 ARPA雷达操作一、面板控钮介绍（图4.1）1 POWER――电源开关。
2 ON/STBY――预备／发射按钮。
3 BRIGHTNESS――亮度调节旋钮。
亮度调节旋钮用于调节CRT的亮度使之与周围的环境相匹配。
4 CONTRAST――对比度调节旋钮。
对比度调节旋钮用于调节雷达视频图像的对比度。
5 DEGAUSS――消磁按钮。
只有彩色CRT上才有这个按钮。
用于消除当周围环境的磁场变化所引起的色彩失真时。
单色显示器上没有这个按钮（MA和M系列）。
6 PANEL――控制台面板亮度调节旋钮。
7 TUNE――调谐旋钮。
8 RAIN（FTC）――抗雨雪干扰旋钮。
9 SEA（STC）――抗海浪干扰旋钮。
10 GAIN――增益旋钮。
11 EBL――电子方位线。
包括三个控钮：电子方位线1（EBL1）选择开关、电子方位线2（EBL2）选择开关、电子方位线调节旋钮。
按下电子方位线开关，打开相应的电子方位线，然后通过调节旋钮移动电子方位线进行测量。
电子方位线的测量值显示在CRT数据显示区的左下角，如图4.2的G区域。
EBL1由短虚线组成，EBL2由长虚线组成。
EBL开关是双态型，每按下一次，交替选择ON和OFF状态。
当前所选择的电子方位线，其测量值以高亮度显示。
EBL2同时也用于调整电子平行方位线的方位和EBL偏心显示。
电子方位线调整旋钮和EBL2配合可实现电子方位线的偏心显示。
使用的方法是，移动电子游标指针到PPI屏幕上的某一位置上，按下电子方位线调整旋钮，打开EBL2，游标所指的位置成为EBL2的起始点，同时VRM2打开，可用EBL2和VRM2测量屏幕上任意两点的方位和距离。
12 VRM――活动距标圈。

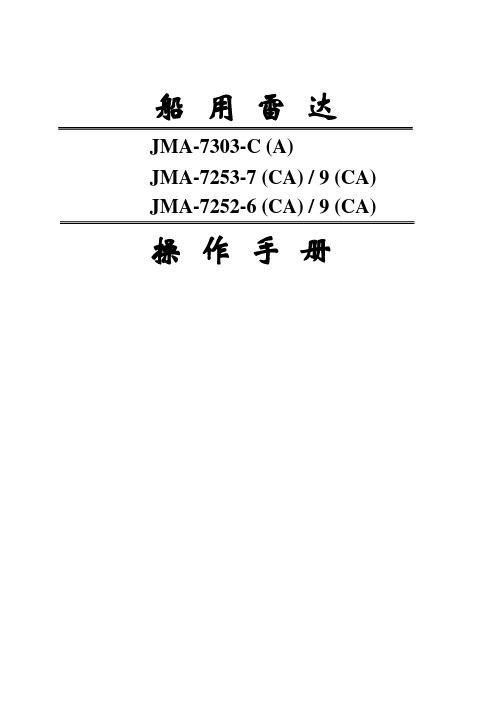

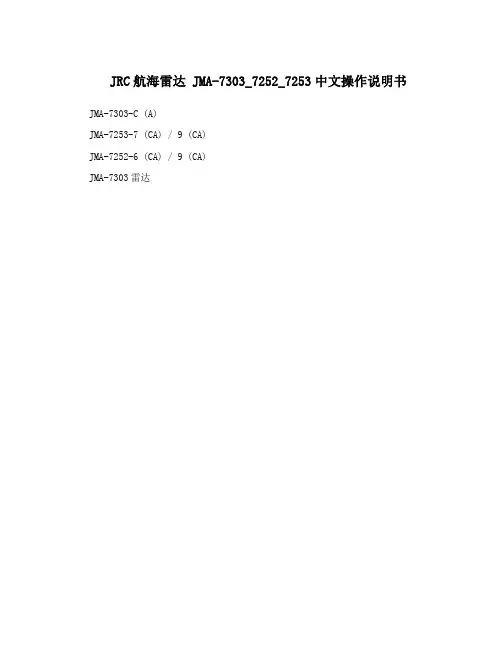

JRC航海雷达 JMA-7303_7252_7253中文操作说明书JMA-7303-C (A)JMA-7253-7 (CA) / 9 (CA)JMA-7252-6 (CA) / 9 (CA)JMA-7303雷达- 1 -第一章操作面板说明注意:本章对所有按键均以中文命名及解说，以后所有章节中涉及到的按键只以英文表示。
附图标号英文名中文名作用(1) [BRIL] [显示屏亮度] 控制显示屏亮度(2) [TUNE] [调谐] 调谐目标回波清晰度 (3) [RAIN] 雨雪抑制] 清除雨雪干扰(4) [SEA] [海浪抑制] 清除海浪干扰(5) [GAIN] [增益] 控制雷达接收回波强度(6) [POWER ON] [电源] 雷达电源开关(7) [TX/ST-BY] [发射/预备] 每次开机预热3 分钟后，“ST-BY”显示出来，按一下这个键，雷达开始发射。
(8)- (9) [OFF-OFF] [关电源] 同时按这两个键关闭雷达电源 (10) [PANEL] [面板亮度] 控制面板上所有按键和旋钮的亮度(11) [VIDIO] [回波亮度] 控制回波图象亮度(12) [TEST] [测试] 检测显示器功能(13) [OWN TRACK] [本船航迹] 配置导航设备后，可显示本船航迹(14) [RANG RING] [固定距标圈亮度] 控制固定距标圈的显示亮度(15) [VRM] [可变距标圈亮度] 控制可变距标圈的显示亮度(16) [EBL/PI] [方位线] 改变电子方位线及平行线亮度(17) [ARPA/MARK] [ARPA/标志亮度] 控制ARPA功能的矢量，标志的亮度(18) [PI] [平行线] 平行线开关键(19) [MARK] [标记] 按此键显示标记(20) [MARK CLR] [标记取消] 移动光标至标记处按下此键取消标记，连续按下2秒以上取消所有标记(21) [AUTO TUNE] [自动调谐] 进入自动调谐方式(22) [AUTO RAIN] [自动雨雪抑制] 自动调节雨雪抑制强度(23) [AUTO SEA] [自动海浪抑制] 自动调节海浪抑制强度 (24) [DATA ENTRY] [数据输入] 数字输入键(25) [MENU] [菜单] 显示菜单(26) [ENTER] [确认] 确认光标指定区域的数据- 2 -(27) [TRACKBALL] [光标球] 移动光标(28) [EBL] [方位线] 改变电子方位线角度 (29) [EBL1/EBL2] [方位线1/方位线2] 选择显示方位线1或方位线2 (30) [RANGE RINGS] [固定距标圈] 显示固定距标圈 (31) [VRM1/VRM2] [可变距标圈1/2] 选择显示可变距标圈 (32) [AZI MODE] [显示模式选择开关] 航向向上、船首向上、正北向上选择 (33) [PULSE WIDTH] [脉冲宽度选择] 选择发射脉冲宽度 (34) [SHM OFF] [消除船首标志线]按下此键时，船首线暂时消隐 (35) [ALARM ACK] [报警复位] 报警确认、消音(36) [OFF CENTER] [中心偏移] 通过本船中心偏移可扩大观察范围(在半径65%之内) (37) [RANGE] [量程选择] 可选择量程从0.25NM~120NM (38) [TM/RM] [真运动/相对运动选择] 变换真运动或相对运动显示方式 (39) [TM/RESET] [真运动复位] 在真运动方式下，把本船位置恢复到屏幕的始发点(40) [TRAILS] [航迹显示] 显示其它船只的航迹 (41) [GUARD ZONE] [报警区开关] 显示报警区菜单 (42) [PAST POSN] [目标航迹显示] 显示目标航迹和设置目标航迹的记录间隔(43) [VECT TIME] [矢量长度] 设定矢量长度(44) [TRUE REL] [真运动/相对运动航线] 选择真运动或相对运动显示方式(45) [DATA READ] [目标读数] 读取跟踪目标数据 (46) [MANUAL] [人工获取目标] 人工跟踪目标开关 (47) [AUTO] [自动获取目标] 自动跟踪目标(48) [CANSEL] [取消目标] 清除正在观察的目标的标志及矢量，取消跟踪- 3 -第二章基本操作2.1 操作流程打开电源开始工作调谐观察目标，调整图象质量读取测量数据结束操作，关机以上为基本操作流程图，具体操作随后详细介绍。

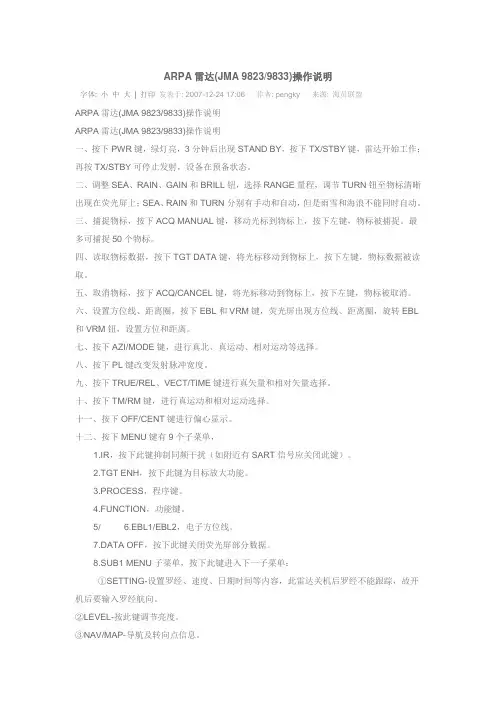

ARPA雷达(JMA 9823/9833)操作说明字体: 小中大| 打印发表于: 2007-12-24 17:06 作者: pengky 来源: 海员联盟ARPA雷达(JMA 9823/9833)操作说明ARPA雷达(JMA 9823/9833)操作说明一、按下PWR键，绿灯亮，3分钟后出现STAND BY，按下TX/STBY键，雷达开始工作；再按TX/STBY可停止发射，设备在预备状态。
二、调整SEA、RAIN、GAIN和BRILL钮，选择RANGE量程，调节TURN钮至物标清晰出现在荧光屏上；SEA、RAIN和TURN分别有手动和自动，但是雨雪和海浪不能同时自动。
三、捕捉物标，按下ACQ MANUAL键，移动光标到物标上，按下左键，物标被捕捉。
最多可捕捉50个物标。
四、读取物标数据，按下TGT DATA键，将光标移动到物标上，按下左键，物标数据被读取。
五、取消物标，按下ACQ/CANCEL键，将光标移动到物标上，按下左键，物标被取消。
六、设置方位线、距离圈，按下EBL和VRM键，荧光屏出现方位线、距离圈，旋转EBL 和VRM钮，设置方位和距离。
七、按下AZI/MODE键，进行真北、真运动、相对运动等选择。
八、按下PL键改变发射脉冲宽度。
九、按下TRUE/REL、VECT/TIME键进行真矢量和相对矢量选择。
十、按下TM/RM键，进行真运动和相对运动选择。
十一、按下OFF/CENT键进行偏心显示。
十二、按下MENU键有9个子菜单，1.IR，按下此键抑制同频干扰（如附近有SART信号应关闭此键）。
2.TGT ENH，按下此键为目标放大功能。
3.PROCESS，程序键。
4.FUNCTION，功能键。
5/ 6.EBL1/EBL2，电子方位线。
7.DATA OFF，按下此键关闭荧光屏部分数据。
8.SUB1 MENU子菜单，按下此键进入下一子菜单：①SETTING-设置罗经、速度、日期时间等内容，此雷达关机后罗经不能跟踪，故开机后要输入罗经航向。
JMA-7725/7710 雷达中文操作说明书Display Control Panel二、面板操作控制和按键1．[SUB MENU] 显示副菜单2．[MAIN MENU]显示主菜单3．Trackball 移动光标到所需位置4．5 [-] [+] 选择0.125~96/120海里量程6．[TUNE] 控制调谐使目标到最清晰的显示7．[GAIN] 控制雷达的接收灵敏度8．[RAIN] 在下雨/雪时减小杂波干扰9．[SEA] 减少海面的反射杂波干扰10．[BRIL] 调整显示器亮度11．[COLOR] 选择本船和其它船跟踪、标记和航迹颜色12．[FUNC] 选择预先设定的功能13．[GZ MENU] 显示设定的报警菜单14．[MAP] 雷达复合标绘模式开关15．[AZI MODE] 真北向上、船首向上、航向向上模式开关16．[HL OFF] 按住它可以使船首线暂时消隐17．[DAY/ NIGHT] 选择荧屏的颜色和亮度18．[OFF CNET] 移动本船位置到需要的地方（66%以内）或返回到中心位置（再长按一次）19．[RR] 开关固定距标圈20．[TRAILS] 显示/删除雷达尾迹21．[TX/ STBY] 选择雷达发射/预备状态22．[PANEL] 调节每个开关和控制盘上的控制字符的亮度23．[ALARM ACK] 报警确认，报警消音24．[VRMI / VRM2] 选择活动距标圈1或225．[VRM OFF] 选择开/关活动距标1/2 26．[VRM] 改变可变距标的尺寸27．[EBL1/EBL2] 选择电子方位线1或228．[EBL OFF] 选择开/关电子方位线1或2 29．[EBL] 改变电子方位线1或230．[F EBL] 开/关移动的EBL31．[TM RST] 在真方位显示下人工复位本船位置32．[TM/ RM] 开/关真方位显示或相对方位显示 33．[TGT DATA] 显示目标数据或用ATA 设置清除目标数字 34．[ACQ]在ATA 时人工选择目标35．[] 终点开/关测量两点间的距离（雷达模式）设定两点间单一的航向（标绘模式）。
YM COSMOS雷達功能鍵基本操作●通則:記憶槽中上方為A槽，下方為B槽。
每5000小時或螢幕左下角之TUNE衰減則需更換磁控管。
TX A(X) (Transceiver)或TX A(S):X band 或S band。
●TRANSMIT:雷達開始發射，天線旋轉。
●INITIALISATION:最初設定之參數。
●MONITOR TEST:●OWN POSITION以游標選之，週期互換。
1.OWN POSITION (NAV):本船位置。
T:緯度。
b.LON:經度。
c.UTC XX:XX:XX W84格林威治時間，WG84:GPS系統規格。
2.WAY POINT:轉向點資料。
a.WPT nnn:轉向點編號。
b.T BRG nnn.n:到下一轉向點之真方位。
c.DTG nn.n NM:到下一轉向點之距離。
d.XTD(n) n.nn NM:航線左右限制之範圍。
e.TTG nn.nn:到下一轉向點之時間。
3.WIND AND DEPTH:風及水深之資料。
a.REL WIND:nnn KT，nnn°REL:相對風向及風速。
b.DEPTH nnnn M:水深。
●HL:Heading Line，SL:Stern Line。
●中心偏移:將游標重疊於本船中心(螢幕中心)，按左鍵拖曳至想要之位置後放開;按CENTRE回螢幕中心。
●CENTER上之MAX VIEN為中心偏移之最大位置。
自動。
●TUNE旁之MAN:手動，AFC(AUTO FREQUENCY):●ENH改善小目標隻回跡(特別於3nm之RANG)用於小比例尺時，會減低目標之識別能力。
●SP:短脈波，MP:中脈波，LP:長脈波。
●EVENT:記錄當時各船之位置及時間。
●BRILL:改善與設定白天及晚上之面板及螢幕之亮度。
1.DAY:白天模式。
2.NIGHT1:夜晚模式1。
a.HEADING LINE:船艏線亮度。
b.EBL/VRM:電子方位線/可變距離圈亮度。
c.CURSOR:游標亮度。
d.ARPA:自動雷達測繪援助亮度。
e.TOOLS/RANGE RINGS:工具/距離圈亮度。
f.ROUTES:航路亮度。
g.HISTORY TRACKS:航跡亮度。
h.MAPS:海圖亮度。
i.MENU TEXT:清單信文亮度(?)。
j.TARGET ALARM:目標警報亮度。
k.ALARM TEXT:警報信文亮度。
l.EXIT BRILLIANCE:離開光亮調整。
m.DEFAULT BRILL:不執行亮度調整。
n.PANEL BRILL+:面板亮度增加。
o.PANEL BRILL-:面板亮度減少。
3.NIGHT2:夜晚模式2。
4.NIGHT3:夜晚模式3。
●PM(Performance monitoring):調整螢幕強度。
1.Mode system:。
2.mode RX:。
HDG:船艏向，COG(Course over ground):本船實際之航向，SOG(Speed over the ground):對地速度，STW(Speedthrough the water):對水速度。
以左鍵按NAV可選船速資料之來源.游標移至數字欄(變黃)可手動輸入。
●選HDG可看到C，D，M，V，T。
N UP: North up， H UP: Head up， C UP: Course up。
●RM (R)(Relative Motion-relative Trails):相對運動目標相對運動模式。
RM (T)( Relative Motion-True Trails): 相對運動目標真運動模式。
TM(True Motion):真運動模式。
●T/R VECTORS nn.n MIN:真/相對向量模式時間。
●T TRAILS SHORT n MIN:真艉跡顯示時間。
1.SHORT:高速衰弱顯示短艉跡。
2.LONG:低速衰弱顯示長艉跡。
3.PERM:永久顯示艉跡變為綠色，時間超過99分，將會顯示”PERM”。
4.OFF:從新顯示。
5.REST:保持目前選擇模式，螢幕重新掃瞄(?)。
●Warning Prompts:警告提醒。
按EBL 1可變ERBL，於EBL上出現一小圈，表示距離。
●快速方位及距離開啟，將游標移至雷達掃瞄幕中，按左鍵持續3秒左右，可快速顯示EBL及VRM。
●EBL 1/VRM 1只用於本船中心， EBL ２/VRM ２可用於本船中心及偏離本船。
●按EBL 2或VRM 2可選a: Centred: EBL/VRM以本船為中心基點.b: OFF-Centred:不以本船為為中心.c:Carried(通過,攜帶)：本船移動，EBL/VAM同步移動，d: Drcpped: 本船移動,EBL/VAM不動。
ATA:AUTO Tracking Aid(自動追蹤援助)，EPT:Electronic Plotting Aid(電子測定援助)，ARPA:AUTORadar plotting Aid(自動雷達徹測定援助)。
●以游標置於目標向量上按右鍵，可取右鍵取消目標測定。
●手動測定目標僅用於0.5nm~48nm。
●如電羅經故障、不穩定之顯示、於備便狀態、或Range Scales 0.5nm~48nm,將無法測定目標。
●雷達目標如出現 1.╬:目標過船艏之距離低於設定值。
2.△:CPA/TCPA小於設定值。
3.▽:目標進入自動測定區。
4.◇:無法測定目標，在最後六次雷達脈波發射前，發出警告。
5.?:開始計算目標。
●目標資料:1.Plot XX:目標編號XX。
2.TIME:最後測量目標至現在之時間。
3.RANGE:本船與目標間之距離。
4.T BRG目標之真方位。
5.CPA:離目標之最近距離。
6.TCPA:最近距離之時間。
7.CSE/COG:目標對水/對地之航向。
8.STW/SOG:目標對水/對地之速度。
9.BC:過本船船艏之時間及距離。
●GZ(Guard zones):警界區;於EPA模式下可自動獲得，按GZ可開啟設定欄。
AZ(Auto Acquisition Zones):自動偵測區;按AZ可設定2個ANNULAR環狀警界圈及一個多邊型警界區。
環狀:將游標移至框線上案左鍵並移動以設定範圍，多邊型:以左鍵點畫範圍，右鍵消除，點回起點或最多10點以結束繪圖。
●以游標放置目標資料欄之上方按右鍵，可依序排列所有目標之單一之資料(如所有目標之CPA順序)。
●按TRIAL模擬:1.COURSE(如為CSE則為正在模擬中):模擬改變航向。
2.SPEED(如為CSE則為正在模擬中):模擬改變速度。
3.DELAT:模擬之行動延遲。
R(RELATIVE)/T(TRUE) VECTORS:設定相對/真運動向量時間，以滑動游標設定數值。
按RUNNING ON開始模擬。
ARPA:進入ARPA功能設定目錄。
1.ARPA ON/OFF:開/關ARPA資料欄。
2.PAST POSITION:船艉航跡之小點，按右鍵可選擇時間間隔。
3.TARGET ID在該欄選左鍵可進入NUMBER、NAME、BOTH、OFF設定選項(ARPA & ATA ONLY)。
TARGETS:設定目標名稱。
5.EXIT ARPA:離開ARPA模式。
6.CANCEL ALL TARGETS:消除所有目標之計算。
7.TEST TARGETS:進入目標資料欄。
a.TARGET 1 ON/OFF:開啟目標資料清單，如兩目標皆開啟，則螢幕下方會出現”X”代表完成目標之測試。
(可能為測量目標方位及距離之精確度?)。
b.EXIT TEST TARGETS:離開TEST TARGETS模式。
8.LIMITS & SETTINGS:進入功能設定。
a.AUTODROP:當目標對本船無威脅時自動退出。
向量顯示開/關。
b.VECTOR TIMEOUT ON/OFF:準許箭頭於本船向量上顯示，一個箭頭表示對水之速度(STW)，二個c.OS VECTOR ARROW ON/OFF:箭頭表示對地之速度(SOG)。
d.NMEA TARGETS ALL:輸出之資料附合NMEA 0813標準。
e.CPA LIMIT:本船與他船之最小距離設定。
f.TCPA LIMIT:本船與他船之最小距離之時間設定。
g.BCR LIMIT:他船過本船船艏之距離設定。
h.BCT LIMIT:他船過本船船艏之距離之時間設定。
NAV進入NAV功能設定目錄。
1.OPSITION:設定本船位置。
a.MODE:設定航行模式。
◆NAV:接收外部信號定位，如GPS。
◆EP/DR:手動輸入估計船位。
T:手動輸入經度。
c.LON:手動輸入緯度。
d.DATUM W84:GPS之系統規格為WG84。
2.STEERING:於雷達上顯示航行計劃，但需連接VMS。
a.nn/name:轉向點之編號。
b.T BRG:至下一轉向點之真方位。
c.DTG:至下一轉向點之距離。
d.XTD(L)/(R):航線左右偏航之限制。
e.TTG:至下一轉向點之時間。
f.LEG TYPE:航線型式。
◆RHL:恆向線顯示。
◆GC:大圈顯示。
g.LEG ALARM:航線改變警告開/關。
h.EXIT STEERING:離開STEERING模式。
3.CURSOR DISP BOTH:選擇游標以經緯度顯示或方位距離方式顯示。
4.ROUTE DISPLAY ON/OFF:開/關航線顯示於雷達上，最多顯示10個轉向點，9段航路。
5.EXIT NAVIGATION:離開NAV模式。
，再6.TRACK HISTORY:顯示截取目標之記錄。
進入此模式後按DISPLAY ON，TARGET ON，RECORD ON選定要記錄之目標，最後按EVENT開始記錄，如要刪除記錄卡中之資料則按SYSETM，按MEMORY CARD，按DELETE FILE即可。
a.DISPLAY ON/OFF:開/關顯示截取目標之記錄。
b.TIME & EVENTS ON/OFF:開/關時間與事件顯示。
c.TARGET ID/NAME ON/OFF:開/關目標編號/名稱。
d.RECORD ON/OFF:開/關紀錄。
e.PLAY ON/OFF:開/關記憶卡及其中紀錄之播放。
f.INTERVAL 1 MIN:設定紀錄時間間隔，可以右鍵顯示清單。
g.SELECTED TARGES:選擇要播放之目標編號，可看單一目標或多目標之記錄。
h.EXIT TRACK HISTORY:離開截取目標記錄模式。
i.EVENT:紀錄結果，於螢幕上以□及時間標註曾紀錄之位置。
j.CLEAR TRACKS:清除截取之目標。
可修正游標位置(經緯度)。
k.OFFLINE:於STANDBY MODE◆LAT:設定游標之緯度。
◆LON:設定游標之經度。
