施工工艺与质量要求(水电安装部分)

水电安装工艺要求2024年版通用指南本合同目录一览1. 水电安装工程概述1.1 工程范围1.2 工程量清单1.3 工程质量标准2. 水电安装材料要求2.1 材料种类2.2 材料质量标准2.3 材料供应商选择3. 水电安装工艺流程3.1 工艺流程概述3.2 工艺流程细节3.3 工艺流程变更4. 水电安装施工要求4.1 施工人员资质4.2 施工安全措施4.3 施工进度计划5. 水电安装工程验收5.1 验收标准5.2 验收程序5.3 验收结果处理6. 水电安装工程款项支付6.1 款项支付方式6.2 款项支付条件6.3 款项支付时间7. 水电安装工程保修7.1 保修期限7.2 保修范围7.3 保修责任8. 水电安装工程变更8.1 变更条件8.2 变更程序8.3 变更费用9. 水电安装工程索赔9.1 索赔条件9.2 索赔程序9.3 索赔金额计算10. 水电安装工程违约责任10.1 违约行为10.2 违约责任10.3 违约赔偿11. 水电安装工程争议解决11.1 争议解决方式11.2 争议解决机构11.3 争议解决费用12. 水电安装工程合同解除12.1 解除条件12.2 解除程序12.3 解除后果13. 水电安装工程其他条款13.1 保密条款13.2 法律适用13.3 合同生效14. 水电安装工程附件14.1 附件列表14.2 附件内容14.3 附件变更第一部分：合同如下：第一条水电安装工程概述1.1 工程范围本合同所指的水电安装工程范围包括但不限于：电源接入、照明系统、给排水系统、消防系统、空调系统、监控系统等。

1.2 工程量清单工程量清单详见附件一，工程量清单是合同的重要组成部分，双方应认真核对并确认。

1.3 工程质量标准本合同水电安装工程质量标准按照《水电安装工程质量验收规范》（GB502422002）执行。

第二条水电安装材料要求2.1 材料种类水电安装工程所需材料包括但不限于：电线电缆、水管、阀门、开关插座、消防器材等。

水电工程施工工艺流程一、电路施工施工要点：1、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。

①电源插座间距不大于3m,距门道不超过1.5m，距地面30cm。

（国际标准）②所有插座距地高度30cm。

③开关安装距地1.2〜1.4m，距门框0.15〜0.2m。

2、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

3、暗盒接线头留长30厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。

4、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。

穿线管在暗盒中保留5毫米（穿线管最好是用杯梳连接暗盒）。

5、暗线敷设必须配管。

6、同一回路电线应穿入同一根管内，但管内总根数不应超过4根。

7、电源线与通讯线不得穿入同一根管内。

8、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。

9、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。

10、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。

11、厨房、卫生间应安装防水插座，开关宜安装在门外开启侧的墙体上。

12、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话，必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。

施工细则：一、确定点位1、点位确定的依据：根据家庭布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

2、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。

若有多个暗盒在一起高度一致。

二、开槽1、确定开槽路线：根据以下原则：①路线最短原则；②不破坏原有强电原则；③不破坏防水原则。

2、确定开槽宽度：根据信号线的多少确定PVC管的多少，进而确定槽的宽度。

3、确定开槽深度：若选用16mm的PVC管，贝V开槽深度为25mm；若选用20mm的PVC管，则开槽深度为30mm。

工程施工现场水电安装要求水电安装是工程建设中至关重要的环节，关系到工程的正常进行和施工人员的生活保障。

为了确保工程施工现场水电安装的质量和安全，遵循以下要求至关重要。

一、设计合理1. 水电安装工程应根据工程项目的性质、规模、结构特点和施工需求，进行合理的设计。

设计应符合国家现行标准、规范和规定。

2. 设计应充分考虑施工过程中的各种因素，如材料供应、施工工艺、施工进度等，确保水电安装工程与其他工程专业协调一致。

3. 设计应注重水电安装工程的可靠性和安全性，确保施工过程中人员和设备的安全。

二、材料合格1. 水电安装所使用的材料应符合国家现行标准、规范和规定，具有产品质量合格证明和检验报告。

2. 材料应符合设计要求，具备良好的绝缘、防火、防腐蚀等性能。

3. 材料应储存于干燥、通风的环境中，防止受潮、受污染、生锈等。

三、施工规范1. 水电安装工程应按照设计图纸和施工规范进行施工，确保工程质量。

2. 施工过程中，应严格遵守施工顺序，先安装管道、线槽等主体工程，再进行分支管道、电线电缆的安装。

3. 施工过程中，应确保管道、线槽等敷设整齐、美观，符合技术要求。

管道穿越楼板、墙体时，应采取相应的保护措施。

4. 水电安装工程应采用合适的施工工艺，如焊接、螺纹连接、法兰连接等，确保连接牢固、密封。

5. 施工过程中，应加强现场管理，确保施工安全、文明。

施工人员应具备相应的技能和资质，熟悉施工工艺和操作规程。

四、质量验收1. 水电安装工程应按照国家现行标准、规范和规定进行质量验收，确保工程质量符合设计要求。

2. 验收过程中，应检查材料、设备、施工工艺、安全防护等方面，进行全面评估。

3. 验收合格后，应出具验收报告，并对工程进行备案。

五、维护管理1. 水电安装工程竣工后，应定期进行维护、检查，确保工程正常运行。

2. 对发现的问题和隐患，应及时进行整改，防止事故发生。

3. 施工单位应建立健全施工资料和档案，方便日后查询和管理。

一、施工前的准备工作1. 施工前，应熟悉设计图纸，了解工程特点、施工工艺及质量要求，确保施工方案的可行性。

2. 严格审查施工图纸，确保设计合理、安全、经济，避免施工过程中出现返工、浪费等情况。

3. 施工人员应具备相应的资质和技能，经过专业培训，了解施工工艺和质量标准。

4. 准备施工所需的材料、设备、工具，确保施工过程中材料、设备充足，满足施工需求。

二、施工过程中的要求1. 给水管道安装（1）管道安装牢固，横平竖直，部件齐全，接口严密无渗漏。

（2）支架选型正确，安装牢固，间距均匀。

（3）管道表面清洁无划伤，功能性试验合格。

（4）管道标识正确。

2. 排水管道安装（1）管道安装牢固，坡向正确，部件齐全，接口严密无渗漏。

（2）管道畅通、无堵塞。

（3）支架选型正确，安装牢固，间距均匀。

（4）地漏选型正确，水封符合要求。

（5）管道表面清洁无划伤，功能性试验合格。

（6）管道标识正确。

3. 电气线路安装（1）电线电缆相关检测合格资料、线芯截面尺寸、导电系数满足规范及设计要求。

（2）布线敷设排列整齐，分线三通直管直通。

（3）电线穿管多小适中，线码固定，线管均匀。

（4）布线分色，火线为红，零线为蓝，地线双色。

（5）线路保护盒用锁头，绕梁蜡管，天花软管。

（6）严禁回路借线、中途接线、借用老线。

4. 设备安装（1）设备安装布置合理，排列整齐，固定牢固，标高一致。

（2）运行正常，安全可靠。

（3）设备表面无破损、污染现象。

三、施工后的要求1. 工程质量验收合格，各项指标符合设计要求。

2. 施工现场整洁，无废弃物、垃圾等。

3. 施工资料齐全，包括设计图纸、施工记录、验收报告等。

4. 工程验收合格后，做好交付使用前的准备工作，确保工程顺利投入使用。

总之，水电安装工程施工要求严格，施工过程中应严格按照规范、标准和设计要求进行，确保工程质量和安全。

同时，加强施工管理，提高施工效率，确保工程按时、按质完成。

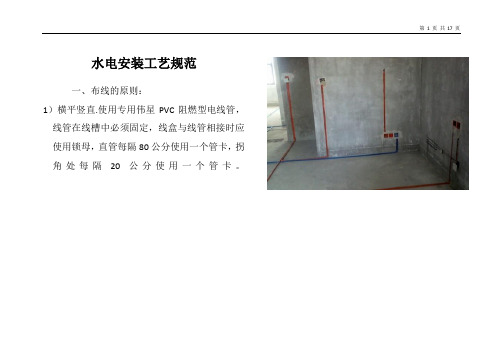

水电安装工艺规范一、布线的原则：1）横平竖直.使用专用伟星PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。

2)插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。

3)使用伟星PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺。

4)管道绞牙深度适中，无毛刺。

管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。

5)导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。

6)严禁线管直接铺设在复合板下面，在实木地板下的线管必须有加固措施。

7)严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。

(在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。

)8)穿入线管的导线不应大于线管的孔面积40%，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。

9）导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，以便进行开关.插座的安装维修。

10）电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。

11)电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。

12)水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实(应分两次粉平墙面。

)严禁使用腻子粉填补线槽。

二.强电系统施工工艺要求1)每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。

2)配电箱内应设漏电断路器，漏电动作电流应不大于30mA,有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。

一、水电安装规范内容：1)布线的原则：横平竖直.使用专用PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。

2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。

3) 使用PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。

4) 管道绞牙深度适中，无毛刺。

管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。

5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。

6) 严禁线管直接铺设在复合板下面，在实木地板下的线管必须有加固措施。

7) 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。

8) 穿入线管的导线不应大于线管的孔面积40% ，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。

9) 导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。

10) 装水管距离墙面应为公分，左热右冷,间距15公分中。

11) 电线与水管平行距不应小于30公分，交叉. 过桥距不应小于10公分。

12) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。

13) 水电验收合格后，方可粉平线槽，墙槽应用1:3水泥砂浆填补密实(应分两次粉平墙面。

)二.强电系统施工工艺要求1) 每户应设置分户配电箱，配电箱安装位置,漏电箱安装位置：应安装在易操作位置，便于日常维修。

2) 配电箱内应设漏电断路器，漏电动作电流应不大于30mA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。

水电安装施工方案一、工程概况本工程包括：给排水工程、水电安装工程，避雷安装工程。

二、施工工艺1、管道安装工程内容：管道放线、支吊架安装、干管、立管安装、支管安装、阀件安装、附件安装.管道避让：给水让排水管道,管径小的让管径大的管道，压力管道让非压力管道，各工序之间必须合理配置，确定和调整本工程管道走向及支架位置。

(1）管道丝接：1）丝接用于给水管.2）根据现场测绘草图，在管材上画线，按线断管。

3）采用电动套丝机，DN25mm以上要分两次进行，长管套丝时,管后端要垫平。

4）管道螺纹连接应在内外螺纹间加适当填料，一般采用白厚漆加油麻丝，也可使用生胶带.5）安装螺纹零件时，应按旋紧方向一次装好，不得倒回。

安装后，露出2～3牙螺纹，并清除剩余填料。

（2）管道焊接1）焊接管道时，管子接口要清除浮锈、污垢及油脂.2）钢管切割时，其割断面应与管子中心线垂直，以保证管子焊接完毕的同心度。

3）管材壁厚在5mm以上时，应切割坡口,保证充分焊透。

坡口成形可采用气焊切割或坡口机加工，但应清除渣屑和氧化铁，并用锉刀打磨，直至露出金属光4）管道焊接时,将两管轴线对中，先将两管端部点焊固定。

5）管材与法兰盘焊接,应先将管材插入法兰盘内，点焊后用角尺找正，找平后再焊接。

法兰盘应两面焊接，其内侧焊接不得突出法兰盘封闭面.6）法兰要垂直于管子中心线，表面要互相平行，法兰衬垫不得凸入管内，连接法兰的螺栓规格应与法兰配套，螺杆凸出螺母长度不得大于螺杆直径的1/2。

7）法兰衬垫要按照图纸和规范要求选用，冷水系统采用橡胶垫。

（3）排水PVC管1)按实测样图选定合格的管材和管件，预制管段。

预制的管段配制完成后，按样图核对节点间尺寸。

2）PVC管与铸铁管连接时，应将PVC管打磨，磨毛后再与铸铁管粘接.3）将材料和预制管段运至安装地点，按予留管口位置及管道中心线，依次安装管道、管件和伸缩节，并连接各管口。

4）横干管上伸缩节的设置,根据计算伸缩量确定，横支管上合流配件至立管超过2m应设伸缩节，且伸缩节之间的最大距离不得超过4m，管端伸入伸缩节处予留的间隙为夏季:5—10mm,冬季：15-20mm。

水电（水管）施工工艺规范第一部分：水路施工工艺要求：一、施工注意事项1、一般水改走顶不走地，各走顶的管道必须固定。

各冷、热水出水水口必须水平，一般左热右凉，管路铺设需横平坚直。

布局走向要安全合理。

、管卡位置及管道坡度等均应符合规范要求。

各类阀门安装应位置正确且平正，便于使用和维修。

2、进水应设有室内总阀，安装前必须检查水管及连接配件是否有破损、砂眼、裂纹等现象。

3、水表安装位置应方便读数，水表、阀门离墙面的距离要适当，要方便使用和维修。

4、厨房内如加装软水机、净水机、小厨宝等应考虑预先留好上、下水的位置及电源位置。

5、冷、热水管均为入墙做法，开槽时需检查槽的深度，冷热水管尽量不要同槽。

6、淋浴混水阀的左右位置正确,且装在浴缸中间(先确定浴缸尺寸),高度为浴缸上中150-200mm，按摩浴缸根据型号进行出水口预留。

混水阀孔距一般保持在（暗装）150mm，（明装）100 mm，连杆式淋浴器要根据房高和业主个人需要来确定出水口位置。

7、坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。

连体坐便器要根据型号来确定出水口的位置，一般要留在马桶下水口正中左方200 mm处。

8、电热水器一般需固定在承重墙上，如情况特殊，固定在非承重墙上要做固定支架，且顶层要有足够位置做固定支架，需提前与热水器厂家进行沟通，以便确定热水器出水口的位置。

9、安装热水器进出水口时，进水的阀门和进气的阀门一定要考虑并应安装在相应的位置。

10、安装厨、卫管道时，管道在出墙的尺寸应考虑到墙砖贴好后的最后尺寸，即预先考虑墙砖的厚度。

11、设计水管时应考虑洗衣机的用水龙头安装位置，下水的布置。

同时注意电源插座的位置是否合适。

厨房厨柜内放滚筒洗衣机一定要确定好洗衣机和厨柜的尺寸，以便留好上下水的位置。

11、工艺标准1、淋浴龙头进水口的施工安装标准距地面垂直距离：110CM—120CM离墙角的水平距离：大于50CM淋喷头的离地面垂直距离：180CM—190CM淋浴龙头出水口的中心距离：14.8CM—15.2CM2、、洗脸盆进水口安装标准距地面垂直距离：45CM—55CM出水口的中心距离：18CM—20CM3、洗菜盆进水口的安装标准距地面垂直距离：45CM—55CM出水口的中心距离：18CM—20CM4、座便器进水口的安装标准距地面垂直距离：15CM—25CM5、洗衣机进水口安装标准距地面垂直距离：110CM—120CM6、拖把池进水口安装标准建议客户先把拖把池买好定位。

水电安装质量要求标准水电安装是建筑装修中重要的一环，其质量直接关系到建筑的使用安全和居住者的生活品质。

以下是对水电安装质量要求标准的具体说明。

一、电气装置应符合国家现行技术标准的规定，并应有合格证件。

这意味着所有使用的电气设备和装置都应符合国家和地方的电气安全标准，并具备有效的合格证明。

不符合这些标准的设备可能会导致安全隐患，因此应避免使用。

二、安装的电器设备，除木制台、箱（盘）外，金属部分均应防腐处理。

金属部分如果不进行防腐处理，可能会在长时间的使用过程中发生锈蚀，这不仅会影响设备的使用寿命，还可能引发安全问题。

三、明装线路及开关设备安装应横平竖直，配置牢固，盖板端正，位置正确。

线路和开关设备的安装应遵循整齐、稳定和准确的原则，以确保其在使用过程中的安全和可靠性。

四、电气照明装置、接线盒、开关、插座的安装应符合要求。

这些设备和装置的安装应严格遵守相关的电气安全规范，以确保其正常工作并降低潜在的安全风险。

五、电源插座应在同一标高上设置，电源插座底边距地面的高度宜为**300mm**。

电源插座的位置应便于使用，同时也要考虑到美观和安全因素。

插座的高度应保持一致，以满足这个要求。

六、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。

在连接电气设备时，必须确保导线的连接正确，以防止发生短路或断路。

这种连接方式可以确保开关有效地控制灯具的电源。

七、钢管与桥架连接应使用专用卡子；pvc管与桥架连接应使用专用接地卡子。

管道和桥架的连接方式应根据材料和使用环境选择合适的连接方式，以确保其稳定性和安全性。

八、灯具、开关、插座的安装高度应符合设计要求，开关距地面高度宜为**1200\~1350mm**。

这些设备的高度应根据使用者的身高和使用习惯进行设计，以确保其易用性和安全性。

九、电动机电源开关应采用具有明显开断点的开关。

对于电动机等大功率设备，应使用具有明显开断点的电源开关，以便于观察和操作，同时也有助于防止误操作。

第一章电工总体要求1、电工进场查进户线施工用电装置安全2、定位准确布置合理安排得当使用方便3、切槽平直深度适合底盒平整埋设平稳4、承重结构不得乱动梁不打洞柱不穿孔5、布线敷设排列整齐分线三通直管直通6、电线穿管多小适中线码固定线管均匀7、布线分色火线为红零线为兰地线双色8、线路保护盒用锁头绕梁蜡管天花软管9、严禁杜绝回路借线中途接线借用老线10、使用空调安热水管装微波炉应设专线11、电器线路间隔距离留有余地相隔合适12、沙浆封槽用水湿润不高出墙不露出管13、安装吊灯顶棚固定膨胀螺栓牢固可靠14、插座开关横平竖直外形美观通电灵敏15、总配电箱漏电开关空气开关保护安全16、灯具安装合理得当美化环境室内通明注意事项一、物业管理方面：1、办理好施工许可证再进场，施工人员证件要齐全.身份证、上岗证、电工证、出入证、暂住证都应办齐2、了解物业有关规定，如允许施工的时间，施工要求，供电方面的要求。

二、进场要检查进户线，不适宜的进户线应通知业主，采取相应的措施。

三、承重结构，箭力墙、梁、柱，不得随意打孔穿洞。

四、不得随便拆除门铃、观察器、防盗设施线路。

五、电视、电话、电脑等分配器应安装在便于检查的地方。

必须埋设在墙内时，应安置在空接线盒内，便于检修.六、施工现场保持清洁卫生，切槽后的垃圾随时清理干净。

七、注意施工安全，杜绝施工隐患，特别安全用电设施配置要齐全。

八、遵守公司各项施工现场规章制度及物业管理制度。

九、注意保护业主原有的财物。

十、对业主应礼貌,对同仁应尊重，对工种要配合.第二章电工作业前期工程第一节开工准备1、熟悉施工图，对电气平面布置图,配电系统图看懂看透。

2、核对施工图与现场实际情况是否相符，发现问题及时提出,以利更改。

3、到施工现场观察地形情况，对梁、柱、板、箭力墙如何绕道走线,做到心中有数。

4、检查各种电工用具是否齐全及工具的状况.5、拟定施工进度计划,确定进场人员，应保质保量按时完工。

6、检查进户线，不适宜的进户线应通知业主,采取相应的措施.7、作好材料预算：2。
