线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。
”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。
2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。
电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。
作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。

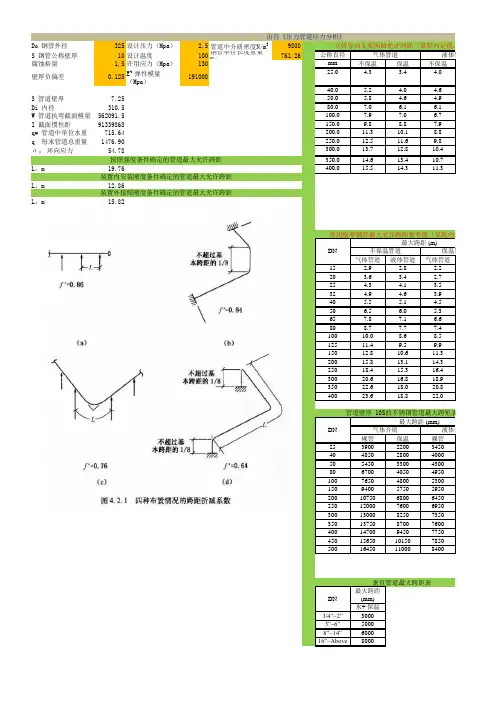

2.按强度条件计算允许跨距一般工业管道按强度条件计算允许跨距，如表2-2所示，表2-2 按强度条件计算允许跨度序号项目内容1 计算原则管道自重弯曲应力不应超过管材的许用外载弯曲应力值，以保证管道的安全，根据这原则确定管道允许跨距，称为按强度条件计算的管道允许跨距2 计算方法对于连续敷设、均布荷载的水平直管，如图2-1所示，管道（或管架）的最大允许跨距，可按下列公式计算，即tmax1=2.24[]L Wqφσ(2.1)式中，maxL——管道或管架最大允许跨度m，q——管道单位长度计算荷载（N/m），q=管材重+保温重+附加重，如表2-4、表2-5所示。
W——管道截面抗弯截面系数（cm3,）如表15-15（726/709）所示，φ——管道横向焊缝系数，如表2-6所示3.按刚度条件计算允许跨距一般工业管道按刚度条件计算允许跨距，如表2-3所示，表2-3 按刚度条件计算允许跨度表2-4 不保温管道单位长度计算荷载注：表中，不保温管计算荷载为气管体=（管材重+凝结水重）*9.81液管体=（管材重+管内充满水重）*9.81表2-5 保温管道保温结构单位长度重量（续）注：计算依据：1.100~150℃为室外架空热水采暖管道；2.200~300℃为室外架空蒸汽管道；表2-6 管子强度焊缝系数表4-20常用钢材的弹性模量和线膨胀系数钢号Q235A 10 2020g 16Mn16Mng15MnV15MnVg弹性模量/*105（N/mm2）线膨胀系数设计温度20100150表15-15管道计算数据P49表2-16水平管及尽端直管跨距计算序号项目内容1 水平弯管管道允许跨距水平90°弯管两管道（或管架）间的管道展开长度L（图2-2），规定如下1)一般工业管道不应大于连续敷设的水平直管允许跨距的0.73倍2)石化管道为连续敷设的水平直管允许跨距的0.6~0.7倍2 尽端直管管道允许跨距尽端直管两管架间的管道长度L（图2-3），规定如下：1)一般工业管道不应大于连续敷设的水平直管允许跨距的0.81倍2)石化管道为连续敷设的水平直管允许跨距的0.7~0.8倍。
桥架公式大全表格1.跨距计算公式跨距是指桥架两个支撑点之间的距离，其计算公式如下：跨距=支撑点之间的水平距离2.橡胶衬垫硬度计算公式橡胶衬垫用于减少桥架对电缆和管道的振动和冲击。
其硬度计算公式如下：硬度=施加力/表面积3.桥架重量计算公式桥架的重量是指桥架本身的重量，其计算公式如下：桥架重量=桥架长度x桥架宽度x桥架高度x单位重量4.桥架热膨胀计算公式桥架在受热膨胀时会产生应力，为了避免桥架的变形和破坏，需要进行热膨胀计算。
其计算公式如下：热膨胀=系数x温度变化x桥架长度5.桥架最大负载计算公式桥架的最大负载是指桥架能够承受的最大重量。
其计算公式如下：最大负载=桥架自重+附加负载+振动负载+风载荷6.桥架电磁屏蔽计算公式桥架具有一定的电磁屏蔽性能，其计算公式如下：屏蔽效果=(1-e^{-0.026x频率x距离})x100%7.桥架电气电阻计算公式桥架的电气电阻用于保护电缆和线缆的安全性，其计算公式如下：电气电阻=(电阻系数x桥架长度)/桥架截面积8.桥架水平支撑间距计算公式桥架的水平支撑间距是指支撑点之间的水平距离水平支撑间距=桥架长度/(支撑点数量-1)9.桥架垂直支撑间距计算公式桥架的垂直支撑间距是指支撑点之间的垂直距离，其计算公式如下：垂直支撑间距=（桥架高度-板厚）/(支撑点数量-1)10.桥架弯曲半径计算公式桥架在安装过程中需要考虑其弯曲半径，以确保电缆和管道的安全性。
其计算公式如下：弯曲半径=桥架长度/2以上是一些常用的桥架计算公式，可以帮助设计和安装人员更好地理解桥架的性能和要求。
当然，根据具体的桥架类型和使用条件，可能还会有其他公式和技术参数需要考虑。
