锅炉型号 课程设计

  • 格式：doc
  • 大小：803.57 KB
  • 文档页数：20

新型卧式水火管快装蒸汽锅炉，结构紧凑、单锅筒纵向布置，自然循环方式。

水冷壁管在锅筒两侧布置成翼型，有效地防止锅炉底部因结垢而产生鼓包的现象。

管板设计为拱形，消除了焊接应力而防止了管板开裂。

火管采用螺纹烟管，强化换热、提高热效率。

所以启动升温快。

占地面积小、安装方便快捷，锅炉运行平稳可靠，供汽稳定，热效率高。

单锅筒纵置式链条排蒸汽锅炉参数DZG固定炉排水火管蒸汽锅炉新型卧式水火管快装蒸汽锅炉，结构紧凑、单锅筒纵向布置，自然循环方式。

水冷壁管在锅筒两侧布置成翼型，有效地防止锅筒独步因结垢而产生鼓包的现象。

管板设计为拱形，消除了焊接应力而防止了管板开裂。

火管采用螺纹烟管，强化换热、提高热效率，烟气走向为三回程，所以启动升温快。

该系列锅炉采用固定炉排燃烧方式，占地面积小、安装方便快捷，减少投资，且操作简单、维修方便、省时节料，可使用多种燃煤。

锅炉运行平稳可靠，供汽稳定，适应负荷变化能力强，热效率高。

单锅筒纵置式固定炉排蒸汽锅炉参数SZL链条炉排双锅筒全水管蒸汽锅炉新型双锅筒全水管蒸汽锅炉，结构合理、安装方便快捷。

锅炉受热面积大，烟气横向冲刷对流管束，传热效果好，热效率高，起动升压快，汽压稳定，蒸汽品质好，节约燃料。

炉膛容量较大，具有较好的烟尘沉降作用。

配备蒸汽压力和水位联填保护，采用全自动控制。

该系列锅炉为组装结构型式，分上下两大部件，便于运输、安装，对锅炉内部和钢管的积污清理以及维修保养带来较大便利。

双锅筒全水管链条炉排蒸汽锅炉参数SZL链条炉排双锅筒全水管热水锅炉新型全水管热水锅炉，结构合理，双锅筒纵向上、下布置，自然循环方式；烟气横向冲刷水管，受热面积大，燃烧室较大，有较好的烟尘沉降作用。

锅炉分上下两大部件，运输安装方便、快捷，运行平稳可靠，热水量充足，供热稳定，热效率高。

双锅筒全水管链条炉排热水锅炉参数DZL链条炉排水火管热水锅炉新型水火管快装链条炉排热水锅炉，结果紧凑、占地面积小、安装方便快捷。

单锅筒纵向布置，自然循环方式，水冷壁管在锅筒两侧布置成翼型，有效地防止锅筒底部因结垢而产生鼓包的现象。

管板设计为拱形，消除了焊接应力而防止了管板开裂。

火管采用螺纹管，强化换热，启动升温快。

锅炉运行平稳可靠，热水量充足，供热稳定，热效率高。

单锅筒纵置式链条炉排热水锅炉参数常压卧式热水锅炉总参数卧式蒸汽锅炉特点：双锅筒，横置式，双层炉排水管快装锅炉。

结构设计优化，受热面积大，热效率高。

使用、维护、保养、操作方便。

用途：工业生产，生活用蒸汽，是工矿企业、学校、不对、宾馆、食品加工、医疗消毒、供汽、供热、化工生产等理想设备。

优越的性能：该系列产品的使用范围广、安装、经济实用，双层炉排可选用正、反两种燃烧方式。

消烟消尘、符合环保要求。

SHC1.0-0.8-AⅡ卧式蒸汽锅炉参数表DZL系列1-10吨锅炉DZL系列锅炉性能特点：DZL型系列热水锅炉热率高，采用快装结构，移动方便，用户基建投资少。

该锅炉采用轻型链条炉排及变速箱，调节方便，运行安全可靠。

该锅炉采用强制与自然并联循环方式，在突然停电时，可防止产生气化水击事故，其并联循环方式在欧共休、美、英、法、日等世界二十七各主要发达国家尚属首创。

该锅炉效果显著，烟尘排放浓度低，烟气黑度低，符合国家一类地区使用地环保要求。

该锅炉系94年度国家级新产品，荣获全国第六届发明金奖、全国优秀节能产品，全国优秀节能科技成果、省科技进步二等奖。

DZL型卧式快装机烧水管热水采暖锅炉技术参数DZL系列蒸汽锅炉性能特点DZL型蒸汽锅炉具有高效、节能、结构合理紧凑，安装移动方便，用户基建投资少，建设周期短、运行安全可靠，消烟除尘效果好、燃料适应性强等特点。

该锅炉烟尘排放浓度低，黑度低，可达到国家一类地区环保指标要求。

该锅炉经省级鉴定，填补国内空白，其小型锅炉采用水管结构，经国际数据库检索，在“工程索引”与“世界专利”两方面均属国际首创。

该锅炉系95年度国家级新产品，荣获联合国发明创新科技之星奖，全国第八届发明金奖，山东省政府“齐鲁杯”专项发明奖，省科技进步二等奖。

DZL型卧式快装水管蒸汽锅炉技术参数SZL系列燃煤蒸汽热水锅炉产品特性：∙结构紧凑、占地面积小，锅炉房单层布置，基建投资省；∙组装程度高，安装周期短，安装费用少；∙受热面布置充分、合理，锅炉升温、升压快，出力足，热效率高；∙炉排分风仓进风，各风仓风量独立可调，炉排无级别调速，适应煤种广，燃烧充分；∙电控柜配备齐全的自动控制和监控测仪表，自动化程度高，安全可靠。

操作简便。

SZL系列燃煤热水锅炉参数\数据\型号SZL2.8-0.7/95/70-AllSZL2.8-1/115/70-AllSZL4.2-1/95/70-AllSZL4.2-1/115/70-AllSZL7-1/95/70-AllSZL7-1/115/70-AllSZL10.5-1/115/70-AllSZL10.5-1/130/70-AllSZL14-1/115/70-AllSZL14-1.25/130/70-All额定热功率（MW） 2.8 4.2 7 10.5 14额定工作压力MPa 0.7/1.0 1 1 1.0/1.25 1.0/1.25 额定蒸汽温度℃95/115 95/115 95/115 115/30 115/30 给水温度℃70 70 70 70 70受热面积锅炉本体m215/87 23/117 30/204 41/226 56/334 省煤器m2131 174 175 250炉排有效面积m2 4.9 7.9 11.8 17.25 20.8 本体水容积m3 5.3 7.8 12.8 15.3 21.6 锅炉效率% >80 >81 >81 >81 >81 适用燃料II类烟煤燃烧耗量Kg/h 618 935 1530 2160 3050最大运输件尺寸m 7.2×2.6×3.57×2.7×3.58.0×3.3×3.510×3.3×3.511×3.4×3.5最大运输件重量t 30 22 27 32 32安装后外形尺寸M 7.2×2.6×4.68.2×3.6×6.29.4×4.2×6.211×4.7×6.812.4×4.8×7.8引风机型号YX9-35No.8C右0℃GY6-1右0℃GY10-15右0℃Y5-47 12D右0℃Y5-47 12.4D右0℃流量（m3/h）8868-19342 14000-20000 26321-32138 33318-50356 36762-55561 风压（Pa）2805-3041 3220-3060 3714-3802 3628-3393 387-3619电动机功率（kw）22 30 55 75 90鼓风机型号T4-72 4.5A右225℃T4-72 5A右225℃GG10-1 右225℃G4-73 9D右225℃G4-73 9D右225℃流量（m3/h）5360-10288 7352-10249 10000-22500 23003-32079 23003-44128 风压（Pa）2582-1616 3195-2954 2690-1620 2668-2559 2668-1775 电动机功率（kw）7.5 11 15 30 37调速箱型号GL-5P GL-10P GL-16P GL-20P/II GL-20P/II 电动机功率（kw）0.55 0.75 1.1 1.5 1.5出渣机型号LXL-4 LXL-6 LXL-10 LXL-15 LXL-20 电动机功率（kw） 1.1 1.1 1.1 1.5 1.5 除尘器型号XD-4 XD-6 XD-10 XD-15 XD-20SZL系列燃煤蒸汽锅炉参数\数据\型号SZL4-1.25-AllSZL4-1.6-AllSZL4-2.5-AllSZL6-1.25-AllSZL6-1.6-AllSZL6-2.5-AllSZL10-1.25-AllSZL10-1.6-AllSZL10-2.5-AllSZL15-1.25-AllSZL15-1.6-AllSZL15-2.5-AllSZL20-1.25-AllSZL20-1.6-AllSZL20-2.5-All额定蒸发量t/h 4 6 10 15 20额定工作压力MPa 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 额定蒸汽温度℃193/204/226 193/204/226 193/204/226 193/204/226 193/204/226 给水温度℃20 60 60 105 105受热面积锅炉本体m217/75 23/117 30/205 41/225 61/334省煤器m255 131 175 349 295/126(空预)炉排有效面积m2 4.9 7.8 11.8 17.3 21 本体水容积m3 5.5 7.3 12.8 15.3 21.6 锅炉效率% >79 >80 >80 >80 >80 适用燃料II类烟煤烧耗量Kg/h 618 941.4 1530 2160 3084最大运输件尺寸m 7.2×2.6×3.57.2×2.6×3.58.0×3.4×3.59.8×3.4×3.511×3.4×3.5最大运输件重量t 30 22 28 31 31安装后外形尺寸M 7.2×2.6×4.68.1×3.8×6.29.4×4.0×6.211×4.8×6.812.4×4.8×7.8引风机型号YX9-35No.8C右0℃GY6-1右0℃GY10-15右0℃Y5-47 12D右0℃Y5-47 12.4D右0℃流量（m3/h）8868-19342 14000-20000 26321-32138 33318-50356 36762-55561 风压（Pa）2805-3041 3220-3060 3714-3802 3628-3393 387-3619电动机功率（kw）22 30 55 75 90鼓风机型号T4-72 4.5A右225℃T4-72 5A右225℃ GG10-1 右225℃G4-73 9D右225℃G4-73 9D右225℃流量（m3/h）5360-10288 7352-10249 10000-22500 23003-32079 23003-44128 风压（Pa）2582-1616 3195-2954 2690-1620 2668-2559 2668-1775电动机功率（kw）7.5 11 15 30 37给水泵型号DG6-25×7DG6-25×8DG6-25×12DG6-25×7DG6-25×9DG6-25×12DG12-25×7DG12-25×8DG12-25×12DG25-30×6DG25-30×7DG25-30×10DG25-30×6DG25-30×7DG25-30×10流量（m3/h） 3.75-7.5 3.75-7.5 7.5-15 15-30 15-30 杨程m 175/200/300 175/225/300 175/200/300 180/210/300 180/210/300 电动机功率（kw）7.5/11/15 7.5/15/15 175/200/300 180/210/300 180/210/300调速箱型号GL-5P GL-10P GL-16P GL-20P/II GL-20P/II 电动机功率（kw）0.55 0.75 1.1 1.5 1.5出渣机型号LXL-4 LXL-6 LXL-10 LXL-15 LXL-20电动机功率（kw） 1.1 1.1 1.1 1.5 1.5除尘型号XD-4 XD-6 XD-10 XD-15 XD-20 SZL系列燃煤热水锅炉参数\数据\型号SZL2.8-0.7/95/70-AllSZL2.8-1/115/70-AllSZL4.2-1/95/70-AllSZL4.2-1/115/70-AllSZL7-1/95/70-AllSZL7-1/115/70-AllSZL10.5-1/115/70-AllSZL10.5-1/130/70-AllSZL14-1/115/70-ASZL14-1.25/130/70-额定热功率（MW） 2.8 4.2 7 10.5 14额定工作压力MPa 0.7/1.0 1 1 1.0/1.25 1.0/1.25额定蒸汽温度℃95/115 95/115 95/115 115/130 115/130 给水温度℃70 70 70 70 70 受热面积锅炉本体m215/87 23/117 30/204 41/226 56/334省煤器m2131 174 175 250 炉排有效面积m2 4.9 7.9 11.8 17.25 20.8本体水容积m3 5.3 7.8 12.8 15.3 21.6锅炉效率% >80 >81 >81 >81 >81适用燃料II类烟煤燃烧耗量Kg/h 618 935 1530 2160 3050最大运输件尺寸m7.2×2.6×3.57×2.7×3.58.0×3.3×3.510×3.3×3.511×3.4×3.5 最大运输件重量t 30 22 27 32 32安装后外形尺寸M7.2×2.6×4.68.2×3.6×6.29.4×4.2×6.211×4.7×6.812.4×4.8×7.8引风机型号YX9-35No.8C右0℃GY6-1右0℃GY10-15右0℃Y5-47 12D右0℃Y5-47 12.4D右0℃流量（m3/h）8868-19342 14000-20000 26321-32138 33318-50356 36762-55561 风压（Pa）2805-3041 3220-3060 3714-3802 3628-3393 387-3619电动机功率（kw）22 30 55 75 90鼓风机型号T4-72 4.5A右225℃ T4-72 5A右225℃ GG10-1 右225℃G4-73 9D右225℃G4-73 9D右225℃流量（m3/h）5360-10288 7352-10249 10000-22500 23003-32079 23003-44128 风压（Pa）2582-1616 3195-2954 2690-1620 2668-2559 2668-1775电动机功率（kw）7.5 11 15 30 37调速箱型号GL-5P GL-10P GL-16P GL-20P/II GL-20P/II 电动机功率（kw）0.55 0.75 1.1 1.5 1.5出渣机型号LXL-4 LXL-6 LXL-10 LXL-15 LXL-20 电动机功率（kw） 1.1 1.1 1.1 1.5 1.5 除尘器型号XD-4 XD-6 XD-10 XD-15 XD-20SZL系列燃煤蒸汽锅炉参数\数据\型号SZL4-1.25-AllSZL4-1.6-AllSZL4-2.5-AllSZL6-1.25-AllSZL6-1.6-AllSZL6-2.5-AllSZL10-1.25-AllSZL10-1.6-AllSZL10-2.5-AllSZL15-1.25-AllSZL15-1.6-AllSZL15-2.5-AllSZL20-1.25-AllSZL20-1.6-AllSZL20-2.5-All额定蒸发量t/h 4 6 10 15 20额定工作压力MPa 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 额定蒸汽温度℃193/204/226 193/204/226 193/204/226 193/204/226 193/204/226 给水温度℃20 60 60 105 105受热面积锅炉本体m217/75 23/117 30/205 41/225 61/334省煤器m255 131 175 349 295/126(空预)炉排有效面积m2 4.9 7.8 11.8 17.3 21 本体水容积m3 5.5 7.3 12.8 15.3 21.6 锅炉效率% >79 >80 >80 >80 >80 适用燃料II类烟煤烧耗量Kg/h 618 941.4 1530 2160 3084最大运输件尺寸m 7.2×2.6×3.57.2×2.6×3.58.0×3.4×3.59.8×3.4×3.511×3.4×3.5最大运输件重量t 30 22 28 31 31安装后外形尺寸M 7.2×2.6×4.68.1×3.8×6.29.4×4.0×6.211×4.8×6.812.4×4.8×7.8引风机型号YX9-35No.8C右0℃GY6-1右0℃GY10-15右0℃Y5-47 12D右0℃Y5-47 12.4D右0℃流量（m3/h）8868-19342 14000-20000 26321-32138 33318-50356 36762-55561 风压（Pa）2805-3041 3220-3060 3714-3802 3628-3393 387-3619电动机功率（kw）22 30 55 75 90鼓风机型号T4-72 4.5A右225℃T4-72 5A右225℃ GG10-1 右225℃ G4-73 9D右225℃G4-73 9D右225℃流量（m3/h）5360-10288 7352-10249 10000-22500 23003-32079 23003-44128 风压（Pa）2582-1616 3195-2954 2690-1620 2668-2559 2668-1775电动机功率（kw）7.5 11 15 30 37给水泵型号DG6-25×7DG6-25×8DG6-25×12DG6-25×7DG6-25×9DG6-25×12DG12-25×7DG12-25×8DG12-25×12DG25-30×6DG25-30×7DG25-30×10DG25-30×6DG25-30×7DG25-30×10 流量（m3/h） 3.75-7.5 3.75-7.5 7.5-15 15-30 15-30 杨程m 175/200/300 175/225/300 175/200/300 180/210/300 180/210/300 电动机功率（kw）7.5/11/15 7.5/15/15 175/200/300 180/210/300 180/210/300调速箱型号GL-5P GL-10P GL-16P GL-20P/II GL-20P/II 电动机功率（kw）0.55 0.75 1.1 1.5 1.5出渣机型号LXL-4 LXL-6 LXL-10 LXL-15 LXL-20 电动机功率（kw） 1.1 1.1 1.1 1.5 1.5 除尘型号XD-4 XD-6 XD-10 XD-15 XD-20。

合集下载

锅炉第二版课程设计

锅炉第二版课程设计

锅炉第二版课程设计1. 简介本课程设计是基于锅炉第二版的教材，主要面向锅炉的学习者，旨在通过锅炉的结构、原理、工作流程等方面的介绍，让学习者了解锅炉的基本知识。

2. 课程设计目标本课程设计的目标主要为以下几点：1.熟悉锅炉的基本概念；2.理解锅炉的结构和工作原理；3.掌握锅炉的调整、控制和运行；4.熟悉锅炉的安全操作和维护。

3. 课程设计内容本课程设计的内容主要包括以下几个方面：3.1 锅炉的基本概念本部分主要介绍锅炉的定义、分类、用途等，让学习者对锅炉有一个基本的了解。

3.2 锅炉的结构和工作原理本部分主要介绍锅炉的主要组成部分，包括锅筒、炉排、过热器、再热器、空预器、除尘器、脱硫器等，以及锅炉的工作原理、热力循环和水循环等方面的内容。

3.3 锅炉的调整、控制和运行本部分主要介绍锅炉的调整、控制和运行方面的内容，包括锅炉的运行控制策略、操作控制技巧、运行参数的调整等。

3.4 锅炉的安全操作和维护本部分主要介绍锅炉的安全操作和维护方面的内容，包括锅炉的安全操作规程、事故处理流程、日常维护检修等方面的内容。

4. 课程设计教学方法针对本课程设计的内容，教学方法主要包括以下几个方面：1.讲授法：通过讲授来介绍锅炉的相关知识，让学习者了解锅炉的基本概念、结构和工作原理等方面的内容。

2.案例法：通过具体案例来讲解锅炉的调整、控制和运行方面的内容，让学习者了解实际操作中的注意事项和技巧。

3.互动法：通过提问、讨论等形式来促进学习者的思考和交流，加深对锅炉相关知识的理解。

5. 课程设计评估方式为了评估学习者对本课程设计内容的掌握情况，本课程设计采用以下几种评估方式：1.期中考试：对学习者在学习本课程过程中掌握的基本概念和结构、工作原理等方面的知识进行考核。

2.实验报告：对学习者在锅炉调整、控制和运行方面的操作技巧、实际操作能力等方面进行评估。

3.期末论文：要求学习者对本课程内容的整体理解情况进行总结，并针对锅炉在工程实践中的应用做出探讨和思考。

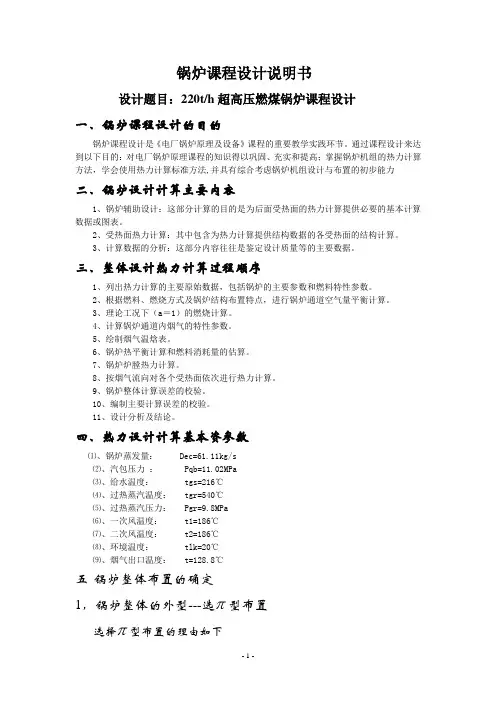

锅炉课程设计说明书 220th超高压燃煤锅炉课程设计

锅炉课程设计说明书 220th超高压燃煤锅炉课程设计

锅炉课程设计说明书设计题目：220t/h超高压燃煤锅炉课程设计一、锅炉课程设计的目的锅炉课程设计是《电厂锅炉原理及设备》课程的重要教学实践环节。

通过课程设计来达到以下目的：对电厂锅炉原理课程的知识得以巩固、充实和提高；掌握锅炉机组的热力计算方法，学会使用热力计算标准方法,并具有综合考虑锅炉机组设计与布置的初步能力二、锅炉设计计算主要内容1、锅炉辅助设计：这部分计算的目的是为后面受热面的热力计算提供必要的基本计算数据或图表。

2、受热面热力计算：其中包含为热力计算提供结构数据的各受热面的结构计算。

3、计算数据的分析：这部分内容往往是鉴定设计质量等的主要数据。

三、整体设计热力计算过程顺序1、列出热力计算的主要原始数据，包括锅炉的主要参数和燃料特性参数。

2、根据燃料、燃烧方式及锅炉结构布置特点，进行锅炉通道空气量平衡计算。

3、理论工况下（a＝1）的燃烧计算。

4、计算锅炉通道内烟气的特性参数。

5、绘制烟气温焓表。

6、锅炉热平衡计算和燃料消耗量的估算。

7、锅炉炉膛热力计算。

8、按烟气流向对各个受热面依次进行热力计算。

9、锅炉整体计算误差的校验。

10、编制主要计算误差的校验。

11、设计分析及结论。

四、热力设计计算基本资参数⑴、锅炉蒸发量： Dec=61.11kg/s⑵、汽包压力： Pqb=11.02MPa⑶、给水温度： tgs=216℃⑷、过热蒸汽温度： tgr=540℃⑸、过热蒸汽压力： Pgr=9.8MPa⑹、一次风温度： t1=186℃⑺、二次风温度： t2=186℃⑻、环境温度： tlk=20℃⑼、烟气出口温度： t=128.8℃五锅炉整体布置的确定1，锅炉整体的外型---选π型布置选择π型布置的理由如下(1)锅炉的排烟口在下方送，引风机及除尘器等设备均可布置在地面，锅炉结构和厂房较低，烟囱也建在地面上。

(2)对流竖井中，烟气下行流动便于清灰，具有自身除尘的能力（3）各受热面易于布置成逆流的方式，以加强对流换热2，受热面的布置在炉膛内壁面，全部布置水冷壁受热面，其他受热面的布置主要受蒸汽参数、锅炉容量和燃料性质的影响本锅炉为高压参数，汽化吸热较少，加热吸热和过热吸热较多，为使炉膛出口烟温降到要求的值，保护水平烟道的对流受热面，除在水平烟道内布置高、低温对流过热器外，炉膛内布置全辐射式的屏式过热器，前会隔墙省煤器采用光管式水冷壁结构；设置省煤器时，根据锅炉的参数，省煤器出口工质状态选用非沸腾式，采用双级空气预热器。

35t锅炉课程设计指导 附设计程序及CAD总图

35t锅炉课程设计指导 附设计程序及CAD总图

成绩：专业：姓名：学号：DHL35-5.29/485-AII锅炉课程设计指导书（热力计算书）目录编写说明 (I)第一章概述 (1)第一节课程设计的目的和内容 (1)1.1.1 课程设计的目的 (1)1.1.2 课程设计的选题 (1)1.1.3 课程设计的主要内容 (1)1.1.4 课程设计的步骤 (1)第二节热力计算方法 (2)1.2.1 热力计算的一般原则 (2)1.2.2 热力计算的方法 (2)1.2.3 热力计算的允许计算误差 (3)第二章链条炉几何特性尺寸的设计和计算 (5)第一节链条炉结构特性参数 (5)2.1.1 链条炉设计计算的主要特性参数 (5)2.1.2 链条炉炉拱结构及其设计参数 (5)2.1.3 炉膛结构特性几何尺寸 (6)2.1.4 凝渣管结构特性几何尺寸 (7)2.1.5 过热器结构特性几何尺寸 (7)2.1.6 省煤器结构特性几何尺寸 (8)2.1.7 空气预热器结构特性几何尺寸 (8)第二节链条炉结构特性几何尺寸的计算 (8)2.2.1 炉膛结构特性几何尺寸的计算 (8)2.2.2 凝渣管结构特性几何尺寸的计算 (11)2.2.3 过热器结构特性几何尺寸的计算 (12)2.2.4 省煤器结构特性几何尺寸的计算 (13)2.2.5 空气预热器结构特性几何尺寸的计算 (14)第三章DHL35-5.29/485-AII链条炉的热力计算 (15)第一节燃料燃烧计算 (15)3.1.1 锅炉规范 (15)3.1.2 燃料特性 (15)3.1.3 锅炉各受热面的漏风系数和过量空气系数 (15)3.1.4 理论空气量及烟气容量计算 (16)3.1.5 各受热面烟道气特征表 (16)3.1.6 烟气温焓表 (17)第二节锅炉热平衡及燃料消耗量 (19)第三节炉膛热力计算 (20)第四节凝渣管的热力计算 (22)第五节高温段过热器热力计算 (25)第六节顶棚附加受热面热力计算 (28)第七节低温段过热器热力计算 (29)第八节省煤器的热力计算 (32)第九节空气预热器热力计算 (35)第十节热平衡校核计算 (37)第十一节锅炉热力计算汇总表 (38)附图——DHL35-5.29/485-AII锅炉总图 (39)思考题 (40)参考文献 (41)编写说明锅炉课程设计是热能与动力工程专业《锅炉原理》课程的主要实践环节之一。

230mw燃煤锅炉课程设计

230mw燃煤锅炉课程设计

230mw燃煤锅炉课程设计一、课程目标知识目标：1. 学生能理解燃煤锅炉的基本工作原理，掌握230MW燃煤锅炉的主要组成部分及功能。

2. 学生能掌握燃煤锅炉的运行参数，如蒸发量、热效率、排放标准等，并了解其在能源转换中的重要性。

3. 学生能了解燃煤锅炉的环保措施及节能减排技术。

技能目标：1. 学生能通过实际案例分析，运用所学知识解决燃煤锅炉运行中可能遇到的问题。

2. 学生能运用计算工具对燃煤锅炉的热效率进行简单计算，并提出优化建议。

3. 学生能通过小组合作，设计出符合我国环保标准的燃煤锅炉改进方案。

情感态度价值观目标：1. 学生能够树立节能环保意识，关注燃煤锅炉在能源转换过程中的环境影响。

2. 学生能够培养对能源、环保等社会热点问题的关注和责任感，提高社会责任感。

3. 学生能够通过课程学习，增强对工程技术学习的兴趣，激发创新精神和团队合作意识。

课程性质：本课程为工程技术类课程，旨在帮助学生掌握燃煤锅炉的基本知识，提高解决实际问题的能力。

学生特点：初三学生具备一定的物理知识和动手能力，对新鲜事物充满好奇心，但可能对复杂工程问题缺乏深入了解。

教学要求：结合学生特点，采用案例分析、小组合作、实践操作等方式，注重培养学生的动手能力、解决问题能力和团队合作意识。

通过分解课程目标为具体学习成果，使学生在学习过程中逐步实现课程目标。

二、教学内容1. 燃煤锅炉基本原理：讲解锅炉的工作原理、热力学基础知识，以及230MW 燃煤锅炉的主要组成部分及其作用。

教材章节：《工程技术基础》第四章第一节。

2. 燃煤锅炉运行参数：介绍蒸发量、热效率、排放标准等参数，分析其在燃煤锅炉运行过程中的重要性。

教材章节：《工程技术基础》第四章第二节。

3. 环保措施及节能减排技术：讲解燃煤锅炉的环保措施，如脱硫、脱硝、除尘等，以及节能减排技术。

教材章节：《工程技术基础》第四章第三节。

4. 实际案例分析：分析实际运行中的燃煤锅炉案例，让学生了解锅炉运行过程中可能遇到的问题及解决方法。
