S66E 收音机课件

一，实训目的；：1，掌握电子电路的基本工艺操作性能；2，熟悉常用元器件的检测方法，元器件的选用原则；3，了解收音机基本工作原理初步掌握电路原理、印刷和调试方法；4，电路图、装配图的一般规律；5，正确使用测试仪器；6，了解电子产品的一般生产过程；7，具有初步编写技术报告的能力二，收音机工作原理：1，电原理图；注：1、调试时请注意连接集电极回路A、B、C、D(测集电极电流用)2、中放增益低时，可改变R4的阻值，声音会提高。

2，波的传播形式；（1）地波传播（2）天波传播（短）（3）空间传播（微）的方框图3，收音机；（1），超外差：f1-f2=465kHZf1：本机振荡频率f2：外来振荡频率(2)工作过程；输入电路从天线上接收到的各种高频信号中选择出所需要的电台信号并变频级；变频级再将输入电路选出的信号与本机振荡器产生的振荡信号在混频中进行混频，混频后得到一个固定的频率（465KHZ）的中频信号；而后信号在中方电路中进行放大；因为在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量，所以信号需要进过滤波；信号在检波电路中提取需要的音频信号，滤除不需要的成分；不需要的成分进过AGC从而保持输出的相对稳定，最后所需信号进过低放和功放，目的是使输出的功率大，非线性失真小，然后进过扬声器还原声音。

三，元器件的检测：（1）检测变压器（中轴）1-2 2-3 1-3 4-5，电阻小1-2 2-4 3-4 1-5 2-5 3-5，电阻大（2）三极管的检测：a、找公共级：1、将万用表置于“欧姆”挡，选择RX1KΩ挡量程。

2、假定三极管某一引脚为基极（B）且用“黑表笔”去接触它不动，“红表笔”去分别接触余下两脚，测的两个电阻值。

3、如果两次电阻值都很小，“黑表笔”接触的引脚是基极（B）b、找集电极（C）：硅管NPN，锗管PNPC、电位器的检测d、线圈e、发光二级管：单向导通，若反接电阻无限大f、电解电容：1、利用MF47型万用表黑表笔接电容正极，红表笔电容器负极；2、万用表指针摆动一定幅度后返回∞，但并不是所有的电容器都会使万用表指针返回至∞，有些会慢慢地稳定在某一位置上；3、读出该位置阻值，即为电容器漏电电阻，漏电电阻越大，其绝缘性越好。

湖南农业大学工学院课程设计说明书课程名称：电子学课程设计题目名称：六管超外差式收音机班级：20 14级机制3班*名：**学号：************指导教师：***评定成绩：教师评语：指导老师签名：20 年月日收音机说明书一：绪论1 实训任务和目的本次实训的任务是完成超外差式收音机的组装与调试。

通过这次实训可以让我们更进一步理解巩固所学的基本理论和基本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。

2 实验仪器中夏S66E六管超外差式收音机实验套件、万用表、电烙铁（焊锡丝）、试验台，两节1.5V 干电池等。

3 实训内容（1）安装与调试（2）撰写总结报告阶段二:无限电发射与接收的基本原理1 什么是电磁波从电工学电磁感应现象知道，在电磁场里，磁场的任何变化会产生电场，电场的任何变化也会产生磁场。

交变的电磁场不仅可能存在于电荷、电流或导体的周围，而且能够脱离其产生的波源向远处传播，这种在空间以—定速度传播的交变电磁场，就称为电磁波。

无线电技中使用的这一段电磁波称为无线电波。

2 无线电波的传播理论分析和实验都表明无线电波是横波，即电场和磁场的方向都与波的传播方向垂直。

而且电场强度与磁场强度的方向也总是相互垂直的。

无线电波在空间传播时，必然要受到大气层的影响，尤其以电离层的影响最为显著。

电离层是由于从太阳及其他星体发出的放射性辐射进入大气层，使大气层被电离而形成的。

电离层内含有自由电子是影响无线电波的主要因素电离层对无线电波的主要影响是使传播方向由电子密度较大区域向密度较小区域弯曲，即发生电波折射。

这种影响随波段的不同而不相同。

波长越长，折射越显著。

30MHz以下的波被折回地面；30MHz以上的波，则穿透电离层。

另外，电波受电离层的另—影响是能量被吸收而衰减。

电离程度越大，衰减越大；波长越长，衰减亦越大。

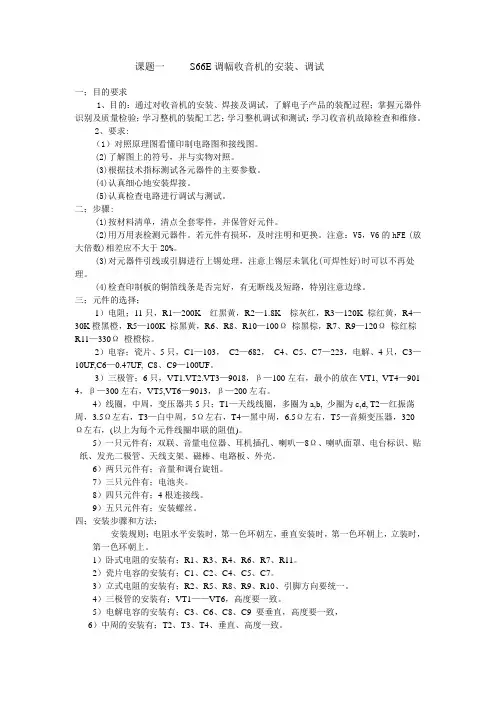

课题一S66E调幅收音机的安装、调试一；目的要求1、目的：通过对收音机的安装、焊接及调试，了解电子产品的装配过程；掌握元器件识别及质量检验；学习整机的装配工艺；学习整机调试和测试；学习收音机故障检查和维修。

2、要求:（1）对照原理图看懂印制电路图和接线图。

(2)了解图上的符号，并与实物对照。

(3)根据技术指标测试各元器件的主要参数。

(4)认真细心地安装焊接。

(5)认真检查电路进行调试与测试。

二；步骤:(1)按材料清单，清点全套零件，并保管好元件。

(2)用万用表检测元器件。

若元件有损坏，及时注明和更换。

注意：V5，V6的hFE (放大倍数)相差应不大于20%。

(3)对元器件引线或引脚进行上锡处理，注意上锡层未氧化(可焊性好)时可以不再处理。

(4)检查印制板的铜箔线条是否完好，有无断线及短路，特别注意边缘。

三；元件的选择；1）电阻；11只，R1—200K 红黑黄，R2—1.8K 棕灰红，R3—120K 棕红黄，R4—30K橙黑橙，R5—100K 棕黑黄，R6、R8、R10—100Ω棕黑棕，R7、R9—120Ω棕红棕R11—330Ω橙橙棕。

2）电容；瓷片、5只，C1—103，C2—682，C4、C5、C7—223，电解、4只，C3—10UF,C6—0.47UF, C8、C9—100UF。

3）三极管；6只，VT1.VT2.VT3—9018，β—100左右，最小的放在VT1, VT4—901 4，β—300左右，VT5,VT6—9013，β—200左右。

4）线圈，中周，变压器共5只；T1—天线线圈，多圈为a,b, 少圈为c,d, T2—红振荡周，3.5Ω左右，T3—白中周，5Ω左右，T4—黑中周，6.5Ω左右，T5—音频变压器，320 Ω左右，(以上为每个元件线圈串联的阻值)。

5）一只元件有；双联、音量电位器、耳机插孔、喇叭—8Ω、喇叭面罩、电台标识、贴纸、发光二极管、天线支架、磁棒、电路板、外壳。

6）两只元件有；音量和调台旋钮。

一电路的工作原理图1是中夏收音机的原理图，为了分析方便，他的工作过程可以画成方框图，如图2f L - f s = f I图21、输入调谐电路输入调谐电路由双联可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，T1是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=1/2πLabCA，当改变CA时，就能收到不同频率的电台信号。

2、变频电路本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号（高频信号）变成固定的465KHz的中频信号。

VT1、T2、CB等元件组成本机振荡电路，他的任务是产生一个比输入信号频率高465KHz 的等幅高频振荡信号。

由于C1对高频信号相当短路，T1的次级Lcd的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、CB控制，CB是双联电容器的另一连，调节他以改变本机振荡频率。

T2是振荡线圈，其初次绕在同一磁芯上，他们把VT1的集电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡回路，本机振荡的电压有T2的初级的抽头引出，通过C2耦合到VT1的发射极上。

混频电路由VT1、T3的初级线圈等组成，是共发射极电路。

其工作过程是（磁性天线收到的电台信号）通过输入调谐电路接收到的电台信号，通过T1的次级线圈Lcd送到VT1的基极本机振荡信号又通过C2送到VT1和发射极，两种频率的信号在T1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机正当频率和电台频率的差等于465KHz的信号，这就是中频信号。

混频电路的负载是中频变压器，T3的初级线圈和内部电容组成的并联谐振电路，它的谐振频率是465KHz,可以把465KHz的中频信号从多种频率的信号中选出来，并通过T3的次级线圈耦合到下一级去，而其他信号几乎被滤掉。

S66E六管超外差式收音机（二）超外差收音机原理混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。

二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。

音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。

若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。

根据超外差收音机的原理，分成以下几个模块：调谐回路、变频回路、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。

1．调谐回路调谐回路是由可变电容 CA、CB 和天线线圈 L1 组成。

调节可变电容C可使LC 的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号。

再由L2耦合到下一级变频级。

2．变频回路回路组成：由混频、本机振荡和选频三部分电路组成。

变频电路是超外差收音机的关键部分，它的质量对收音机的灵敏度和信躁比都有很大的影响。

3．中放回路选频级输出的中频信号由VT2的基极输入并进行放大，中放电路中的负载是中频变压器 T4和谐振电容C.它们也是并联谐振在中频465kHz。

输入电台信号与本振信号差出的中频信号fI 恒为某一固定值465kHz ，它可以在中频“通道”中畅通无阻，并被逐级放大，即将这个频率固定的中频信号用固定调谐的中频放大器进行放大。

4．低放级主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压，使收音机有足够的音量。

低频电压放大电路工作在三极管的线性区，非线性失真小，电压放大倍数大，工作点稳定，常采用多级放大电路级间耦合采用直接耦合或阻容耦合。

5．功放级低频功率放大电路用来推动扬声器工作，是一种大信号放大电路，常采用甲乙类互补推挽功率放大电路。

常用的收音机低频放大电路.（三）S66E的安装动手安装、焊接前按元件清单检查元件是否齐全。

用万用表将各元件测量一下，做到心中有数，安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管），1．电阻的安装2．电解电容、瓷片电容的安装在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，否则不能完成实现收音功能。

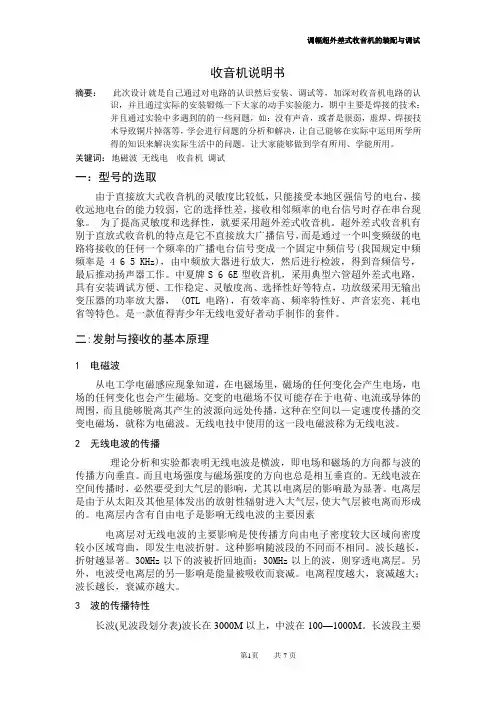

收音机说明书摘要：此次设计就是自己通过对电路的认识然后安装、调试等，加深对收音机电路的认识，并且通过实际的安装锻炼一下大家的动手实验能力，期中主要是焊接的技术；并且通过实验中多遇到的的一些问题，如：没有声音，或者是很弱，虚焊、焊接技术导致铜片掉落等，学会进行问题的分析和解决，让自己能够在实际中运用所学所得的知识来解决实际生活中的问题。

让大家能够做到学有所用、学能所用。

关键词：地磁波无线电收音机调试一：型号的选取由于直接放大式收音机的灵敏度比较低，只能接受本地区强信号的电台，接收远地电台的能力较弱，它的选择性差，接收相邻频率的电台信号时存在串台现象。

为了提高灵敏度和选择性，就要采用超外差式收音机。

超外差式收音机有别于直放式收音机的特点是它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是4 6 5 KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后推动扬声器工作。

中夏牌S 6 6E型收音机，采用典型六管超外差式电路，具有安装调试方便、工作稳定、灵敏度高、选择性好等特点，功放级采用无输出变压器的功率放大器， (OTL电路)，有效率高、频率特性好、声音宏亮、耗电省等特色。

是一款值得青少年无线电爱好者动手制作的套件。

二:发射与接收的基本原理1 电磁波从电工学电磁感应现象知道，在电磁场里，磁场的任何变化会产生电场，电场的任何变化也会产生磁场。

交变的电磁场不仅可能存在于电荷、电流或导体的周围，而且能够脱离其产生的波源向远处传播，这种在空间以—定速度传播的交变电磁场，就称为电磁波。

无线电技中使用的这一段电磁波称为无线电波。

2 无线电波的传播理论分析和实验都表明无线电波是横波，即电场和磁场的方向都与波的传播方向垂直。

而且电场强度与磁场强度的方向也总是相互垂直的。

无线电波在空间传播时，必然要受到大气层的影响，尤其以电离层的影响最为显著。

S66E六管超外差式收音机原理及组装17.1 超外差收音机原理外差：输入信号和本机振荡信号产生差频的过程。

输入信号和本机振荡信号产生一个固定中频信号的过程叫超外差。

因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。

超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。

和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。

灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。

灵敏度、选择性、失真度都是收音机的主要性能指标。

将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。

这个固定的频率，是由差频的作用产生的。

如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。

由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。

采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。

外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。

任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。

调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。

经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。

通常将这个过程(混濒和本振的作用)叫做变频。

变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
