HX108－2 AM收音机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用两支二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作。

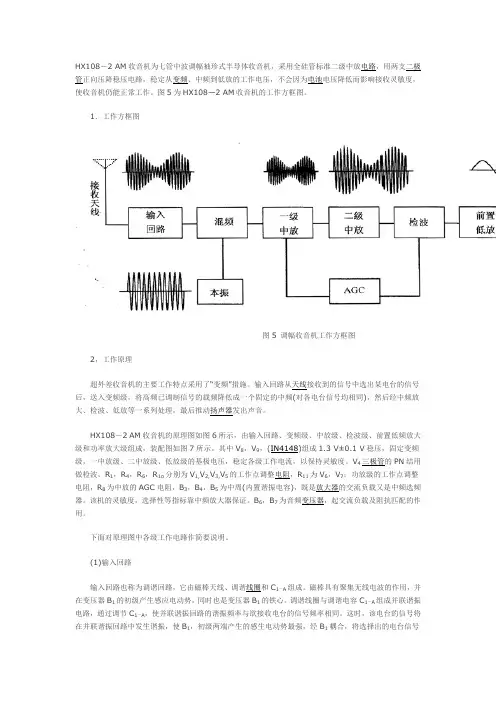

图5为HX108—2 AM收音机的工作方框图。

1．工作方框图图5 调幅收音机工作方框图2，工作原理超外差收音机的主要工作特点采用了“变频”措施。

输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一个固定的中频(对各电台信号均相同)，然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。

HX108－2 AM收音机的原理图如图6所示，由输入回路、变频级、中放级、检波级、前置低频放大级和功率放大级组成，装配图如图7所示。

其中V8，V9，(IN4148)组成1.3 V±0.1 V稳压，固定变频级，一中放级、二中放级、低放级的基极电压，稳定各级工作电流，以保持灵敏度。

V4三极管的PN结用做检波。

R1，R4，R6，R1o分别为V1,V2,V3,V5的工作点调整电阻，R11为V6，V7；功放级的工作点调整电阻，R8为中放的AGC电阻，B3，B4，B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器。

该机的灵敏度，选择性等指标靠中频放大器保证。

B6，B7为音频变压器，起交流负载及阻抗匹配的作用。

下面对原理图中各级工作电路作简要说明。

(1)输入回路输入回路也称为调谐回路，它由磁棒天线、调谐线圈和C1－A组成。

磁棒具有聚集无线电波的作用，并在变压器B1的初级产生感应电动势，同时也是变压器B1的铁心。

调谐线圈与调谐电容C1－A组成并联谐振电路，通过调节C1－A，使并联谐振回路的谐振频率与欲接收电台的信号频率相同。

这时，该电台的信号将在并联谐振回路中发生谐振，使B1，初级两端产生的感生电动势最强，经B1耦合，将选择出的电台信号送入变频级电路。

由于其他电台的信号及干扰信号的频率不等于并联谐振回路的谐振频率，因而在Bt初级两端产生的感应电动势极弱，可被抑制掉，从而达到选择电台的作用。

h x108七管半导体收音机原理及其焊接七管半导体收音机设计及其焊接学院：班级：学号：指导教师：2012年1月6日七管半导体收音机工作原理及其焊接摘要：收音机是最常用的家用电器之一，在本次设计中，其目的是得到一个超外差式调幅收音机，本文主要针对HX108-2半导体收音机的原理和焊接做了简单的介绍。

超外差收音机由输入电路、变频级、中频放大级、检波级、AGC电路、低频放大级、功放级和扬声器组成。

结合接收框图，对收音机的各部分电路进行详细的理论分析与讨论，从而加深对模拟调制系统和无线电通信理论知识的理解。

关键词：超外差焊接功放变频检波Keywords: specialized superheterodyne welding power amplifier inverter detection引言：收音机是一种能接收无线电广播信号，将电磁波还原成声音的设备。

随着现在社会的快速发展，人们对电子产品的要求越来越高，因而电子产品无论从制作上还是销售上都要求很高。

通信技术在日常生活中得到广泛应用，本人也学到了一些通信的知识，本次设计需要的是高频方面的知识。

本次设计的主要目的从总体上说，是巩固已学的理论知识，能够建立无线调幅收音机的整体概念，了解调幅接收机整机各个单元电路之间的关系及相互影响，正确设计接收机的各个单元电路。

以收音机作为综合实验题目，不仅可以充分发挥专业特长，而且扎实掌握各种电路的结构及工作原理，从而达到理论与实践相结合之目的。

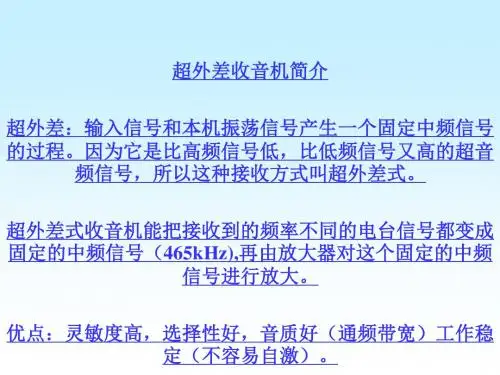

正文：一、超外差收音机系统整体设计超外差是指输入信号和本地振荡信号产生一个固定中频信号的过程。

如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大、检波、再加上低放级，就成了超外差式收音机。

超外差式接收机的原理框图及电路原理图：主要性能：1．频率范围：525-1605KHZ 2.中频频率：455KHZ3．灵敏度：≤1.5mV/m 26dB S/N 4.选择性：≥20dB ±9KHZ5．电源：电压3V2节5号电池 6.静态电流：无讯号＜20mA7．输出功率：≥180mW 10％失真度二、各部分模块的电路设计及原理分析1、输入电路工作原理超外差收音机的输入电路利用串联谐振特性来选择所需要的信号，由初级调谐线圈L和两个可变电容器C组成。

本文由jayzj001贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

《电子工艺实习》电子工艺实习》HX108HX108-2 七管半导体收音机一、摘要通过本次课程设计与装配、调试 HX108-2 七管半导体收音机，提高动手能力，巩固已学的理论知识，建立无线电接收机的整机概念，了解接收机整机与各单元电路之间的关系及相互影响，从而能正确设计、计算接收机各个单元电路，掌握小型接收机的调整及测试方法。

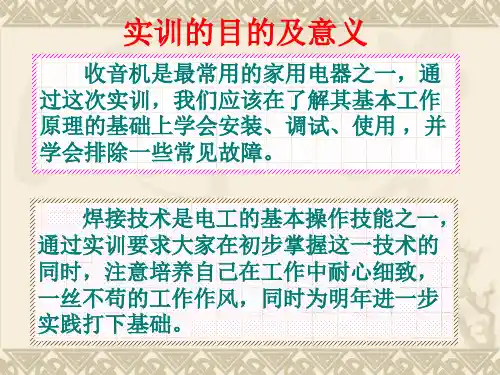

通过对收音机的安装，焊接及调试，了解电子产品的生产过程；按照图纸焊接原件，组装一台收音机，并掌握其调试方法；通过电路图，掌握简单电路元件装配及对故障的诊断和排除；了解 HX108-2 七管半导体接收机的原理。

二、关键词HX108-2，原理分析，整机装配，焊接，调试三、引言无线电波纵横交错地在大气中以光速传播，利用发送和接受装置，传送着导航数据、无线电信号、电视图像信号等令人难以置信的巨量信息。

这些装置是工程师们在一个世纪里不断创造出来的。

广播是通过无线电波或导线传送声音、图像的具有多种功能的现代化的传播工具。

广播是最先出现的电子大众传媒，在各国政治、经济、社会、文化生活中的作用十分巨大。

广播电台一诞生，就在信息传播方面显示了巨大的优越性。

列宁曾说过，广播使“整个俄罗斯都能听到莫斯科当天的报纸”。

收音机从它的诞生至今，不仅方便了媒体信息的传播，也推进了现代电子技术和更先进的电信设备的发展。

收音机是 20 世纪社会变革的重要因素。

收音机一度是家庭娱乐和收听新闻的主要工具。

收音机打开了通向广阔生活的窗口、通向世界遥远彼岸的窗口、通向历史进程的窗口。

人们除了看报纸获取新闻外，还可以听广播。

目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。

在日益盛行的多媒体世界中尽管广播吸引不了对视觉图像着迷的年轻人，但广播仍拥有十分广泛的听众。

HX108－2 AM收音机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用两支二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作。

图5为HX108—2 AM收音机的工作方框图。

1．工作方框图图5 调幅收音机工作方框图2，工作原理超外差收音机的主要工作特点采用了“变频”措施。

输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一个固定的中频(对各电台信号均相同)，然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。

HX108－2 AM收音机的原理图如图6所示，由输入回路、变频级、中放级、检波级、前置低频放大级和功率放大级组成，装配图如图7所示。

其中V8，V9，(IN4148)组成1.3 V±0.1 V稳压，固定变频级，一中放级、二中放级、低放级的基极电压，稳定各级工作电流，以保持灵敏度。

V4三极管的PN结用做检波。

R1，R4，R6，R1o分别为V1,V2,V3,V5的工作点调整电阻，R11为V6，V7；功放级的工作点调整电阻，R8为中放的AGC电阻，B3，B4，B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器。

该机的灵敏度，选择性等指标靠中频放大器保证。

B6，B7为音频变压器，起交流负载及阻抗匹配的作用。

下面对原理图中各级工作电路作简要说明。

(1)输入回路输入回路也称为调谐回路，它由磁棒天线、调谐线圈和C1－A组成。

磁棒具有聚集无线电波的作用，并在变压器B1的初级产生感应电动势，同时也是变压器B1的铁心。

调谐线圈与调谐电容C1－A组成并联谐振电路，通过调节C1－A，使并联谐振回路的谐振频率与欲接收电台的信号频率相同。

这时，该电台的信号将在并联谐振回路中发生谐振，使B1，初级两端产生的感生电动势最强，经B1耦合，将选择出的电台信号送入变频级电路。

由于其他电台的信号及干扰信号的频率不等于并联谐振回路的谐振频率，因而在Bt初级两端产生的感应电动势极弱，可被抑制掉，从而达到选择电台的作用。
