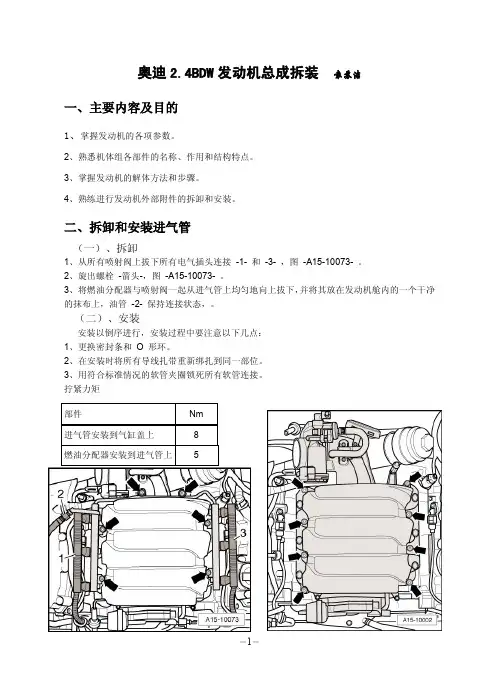

奥迪2.4BDW发动机总成拆装袁苏洁一、主要内容及目的1、掌握发动机的各项参数。

2、熟悉机体组各部件的名称、作用和结构特点。

3、掌握发动机的解体方法和步骤。

4、熟练进行发动机外部附件的拆卸和安装。

二、拆卸和安装进气管（一）、拆卸1、从所有喷射阀上拔下所有电气插头连接-1-和-3-，图-A15-10073-。

2、旋出螺栓-箭头-，图-A15-10073-。

3、将燃油分配器与喷射阀一起从进气管上均匀地向上拔下，并将其放在发动机舱内的一个干净的抹布上，油管-2-保持连接状态，。

（二）、安装安装以倒序进行，安装过程中要注意以下几点：1、更换密封条和O形环。

2、在安装时将所有导线扎带重新绑扎到同一部位。

3、用符合标准情况的软管夹圈锁死所有软管连接。

拧紧力矩部件Nm进气管安装到气缸盖上8燃油分配器安装到进气管上5（三）、进气管-部件一览1、25N.m；2、进气管风门转换阀；3、25N.m；4、进气管转换扇形齿轮的安装位置；5、密封环；6、球头螺栓，25N.m；7、O形环；8、喷射阀；9、O形环；10、固定夹；11、燃油管路，22Nm的力拧紧；12、燃油分配器；13、5Nm；14、5Nm；15、导线束支架M;节气门控制单元；17、密封环；18、2.5Nm；19、进气温度传感器、进气压力传感器;O形环；21、2.5Nm；22、曲轴箱排气压力控制阀；23、O形环；24、8Nm；25、密封条；26、进气管；27、密封环；28、带扇形齿轮的操纵杆；29、密封环；30、开关式进气管电位器。

进气管转换扇形齿轮的安装位置、扇形齿轮必须彼此齐平-箭头-。

三、拆卸和安装曲轴箱排气软管、机油分离器和机油关断阀（一）、拆卸1、拔下气缸盖罩上的曲轴箱排气软管-箭头-2、打开曲轴箱排气软管。

3、旋出螺栓-1-并拆下曲轴箱排气连接套管及软管。

4、旋出13个螺栓-11-拆下机油分离器总成。

（二）、安装1、安装以倒序进行，安装过程中要注意以下几点：●更换密封条和O形环。

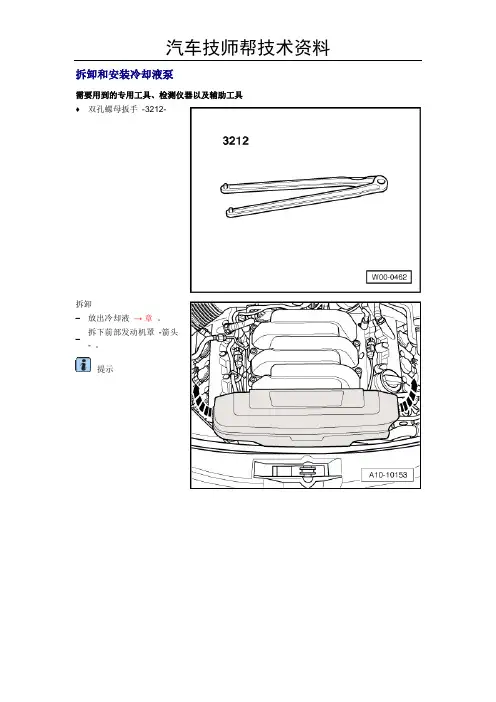

拆卸和安装冷却液泵
需要用到的专用工具、检测仪器以及辅助工具 双孔螺母扳手-3212-
拆卸
–放出冷却液→章。

–拆下前部发动机罩-箭头- 。

提示
在拆卸多楔带之前用粉笔或记号笔记下转动方向。

用过的皮带转动方向相反时会导致损坏。

–松开多楔带时应沿-箭头方向- 摇动张紧装置。

–从冷却液泵上拆下多楔带。

–松开张紧装置。

–松开螺栓时，用双孔螺母扳手-3212- 作为固定支架。

–从冷却液泵上取下多楔带轮。

–旋出冷却液泵的螺栓-箭头- 并拆下冷却液泵。

安装
安装以倒序进行，安装过程中要注意以下几点：
提示
更换密封件。

–清洁密封面；密封面上必须无油脂。

–安装多楔带→锚。

–加注冷却液→锚。

拧紧力矩。

使用说明书奥迪 A8 | S8AudiVorsprung durch Technik奥迪 A 8 | S 8 C h i n e s i s c h V R C h i n a 11.2012使用说明书奥迪 A8 | S8A8 混合驱动车Chinesisch VR China 11.2012132.561.4H0.741325614H074© 2012 年奥迪股份公司版权所有奥迪股份公司对所有车型都在不断进行后续开发。

公司可能随时改进产品的外形、装备和技术，因此请您谅解。

本操作手册的数据、附图和说明不能作为提出任何要求的依据。

未经奥迪股份公司书面许可，不得全部或部分翻印、复制或翻译本说明书。

奥迪股份公司拥有著作权法所规定的一切权利。

保留修改的权利。

德国印刷。

定稿日期：2012 年 8 月 31 日环境保护提示本说明书用纸系以无氯漂白纸浆制成。

奥迪 A8奥迪 S8奥迪 A8 hybrid 混合驱动车前言您选择奥迪车作为座驾 - 非常感谢您的信任。

因为拥有新的奥迪，所以您就可以体验领先的技术和高品质的设备带来的享受。

建议您仔细阅读本使用说明书，以便掌握本车性能并能够在日常驾驶中使用全部功能。

除操控信息外，在本使用说明书中还有使用和保养指南用于保证安全和车辆的保值。

此外，我们还向您提供经济和环保驾驶的宝贵信息。

随车资料还包括简要说明书、信息娱乐系统的操作说明书以及保养手册。

祝您的奥迪给您带来无限愉悦，祝您一路顺风。

奥迪股份公司（AUDI AG）1325614H0742目录关于本使用说明书 . . . . . . . . . .4操作 . . . . . . . . . . . . . . . .5驾驶舱 . . . . . . . . . . . . . . .5一览图 . . . . . . . . . . . . . .5仪表和指示灯 . . . . . . . . . . . .7仪表 . . . . . . . . . . . . . . .7指示灯 . . . . . . . . . . . . . .8驾驶员信息系统 . . . . . . . . . .16驾驶员疲劳提示 . . . . . . . . . .20打开和关闭 . . . . . . . . . . . . .21中央门锁 . . . . . . . . . . . . .21行李箱盖 . . . . . . . . . . . . .26儿童保险功能 . . . . . . . . . . .28电动车窗升降器 . . . . . . . . . .29移动/外翻式天窗 . . . . . . . . .30全景玻璃天窗 . . . . . . . . . . .31车灯和视野 . . . . . . . . . . . . .33外部照明 . . . . . . . . . . . . .33内部照明 . . . . . . . . . . . . .37视野 . . . . . . . . . . . . . . .38车窗雨刮器 . . . . . . . . . . . .40座椅和摆放 . . . . . . . . . . . . .42一般说明 . . . . . . . . . . . . .42前座椅 . . . . . . . . . . . . . .42后座椅 . . . . . . . . . . . . . .43头枕 . . . . . . . . . . . . . . .46记忆功能 . . . . . . . . . . . . .47烟灰缸 . . . . . . . . . . . . . .48雪茄托架及烟灰缸 . . . . . . . . .49点烟器 . . . . . . . . . . . . . .49 12 伏插座 . . . . . . . . . . . .49 230 伏欧洲制式插座 . . . . . . . .50一体式中控台 . . . . . . . . . . .51折叠桌 . . . . . . . . . . . . . .51后座踏脚板 . . . . . . . . . . . .52摆放 . . . . . . . . . . . . . . .52行李箱 . . . . . . . . . . . . . .54带袋子的滑雪板装载装置 . . . . . .55冷藏箱 . . . . . . . . . . . . . .55采暖和制冷 . . . . . . . . . . . . .57舒适自动空调装置 . . . . . . . . .57驻车暖风和通风 . . . . . . . . . .61驾驶 . . . . . . . . . . . . . . . .64转向系统 . . . . . . . . . . . . .64启动和关闭发动机 . . . . . . . . .64电控机械式驻车制动器 . . . . . . .66智能启动/停止系统 . . . . . . . .69行车和环境 . . . . . . . . . . . .70限速警告装置 . . . . . . . . . . .72定速巡航装置 . . . . . . . . . . .73混合动力 . . . . . . . . . . . . . .75混合动力驱动 . . . . . . . . . . .75轮胎压力监控系统 . . . . . . . . .82自动变速箱 . . . . . . . . . . . . .85 tiptronic 手动电控换档 . . . . . .85奥迪自适应巡航控制和制动扩展辅助装置90引言 . . . . . . . . . . . . . . .90一般说明 . . . . . . . . . . . . .90自适应巡航控制 . . . . . . . . . .91奥迪制动扩展辅助装置 . . . . . . .95驾驶指南 . . . . . . . . . . . . .96奥迪车道保持辅助系统 . . . . . . . .97车道保持辅助系统 . . . . . . . . .97奥迪侧向辅助系统 . . . . . . . . . .100行驶换道辅助系统 . . . . . . . . .100奥迪驾驶模式选择系统 . . . . . . . .103驾驶设置 . . . . . . . . . . . . .103夜视辅助系统 . . . . . . . . . . . .106夜视辅助系统与识别到的行人的标记 .106以摄像图像为基础的限速显示 . . . . .109说明 . . . . . . . . . . . . . . .109操作 . . . . . . . . . . . . . . .109驾驶指南 . . . . . . . . . . . . .110驻车辅助系统 . . . . . . . . . . . .111概述 . . . . . . . . . . . . . . .111增强版驻车辅助系统 . . . . . . . .111倒车摄像头 . . . . . . . . . . . .112车周摄像头 . . . . . . . . . . . .115调节显示和信号音 . . . . . . . . .1193目录故障报告 . . . . . . . . . . . . .120牵引装置 . . . . . . . . . . . . .120HomeLink . . . . . . . . . . . . . .121通用遥控器 . . . . . . . . . . . .121安全 . . . . . . . . . . . . . . . .123安全驾驶 . . . . . . . . . . . . . .123基本原则 . . . . . . . . . . . . .123乘员的正确坐姿 . . . . . . . . . .124儿童座椅 . . . . . . . . . . . . .126固定儿童座椅 . . . . . . . . . . .128踏板部位 . . . . . . . . . . . . .129正确安放行李件 . . . . . . . . . .130奥迪乘员预防保护系统 . . . . . . . .132乘员预防保护 . . . . . . . . . . .132安全带 . . . . . . . . . . . . . . .134为什么要系带安全带？ . . . . . . .134交通事故的基本原理 . . . . . . . .135如何正确系好安全带？ . . . . . . .136安全带拉紧器 . . . . . . . . . . .137安全气囊系统 . . . . . . . . . . . .139安全气囊系统说明 . . . . . . . . .139前部安全气囊 . . . . . . . . . . .140侧面安全气囊 . . . . . . . . . . .141头部安全气囊 . . . . . . . . . . .142关闭副驾驶员安全气囊 . . . . . . .143驾驶指南 . . . . . . . . . . . . . .145智能技术 . . . . . . . . . . . . . .145电控行车稳定系统（ESC） . . . . .145制动器 . . . . . . . . . . . . . .146转向助力系统 (servotronic) . . . .147全轮驱动 (quattro) . . . . . . . .147电源管理系统 . . . . . . . . . . .148带拖车行驶 . . . . . . . . . . . . .151带拖车行驶 . . . . . . . . . . . .151拖车牵引装置 . . . . . . . . . . .154维护指南 . . . . . . . . . . . . . .156养护和清洁 . . . . . . . . . . . . .156概述 . . . . . . . . . . . . . . .156外部养护 . . . . . . . . . . . . .156汽车内部养护 . . . . . . . . . . .159检查和添加 . . . . . . . . . . . . .162燃油 . . . . . . . . . . . . . . .162加油 . . . . . . . . . . . . . . .163选择性催化净化还原 . . . . . . . .164发动机舱 . . . . . . . . . . . . .166发动机机油 . . . . . . . . . . . .169冷却系统 . . . . . . . . . . . . .170制动液 . . . . . . . . . . . . . .172蓄电池 . . . . . . . . . . . . . .172车窗玻璃清洗装置 . . . . . . . . .174车轮和轮胎 . . . . . . . . . . . . .175车轮 . . . . . . . . . . . . . . .175应急轮胎 . . . . . . . . . . . . .179轮胎压力监控显示 . . . . . . . . .181附件和技术改装 . . . . . . . . . . .182附件、配件和修理工作 . . . . . . .182技术更改 . . . . . . . . . . . . .182无线发射器和商务设备 . . . . . . .182自助 . . . . . . . . . . . . . . . .184抛锚救助 . . . . . . . . . . . . . .184概述 . . . . . . . . . . . . . . .184装备 . . . . . . . . . . . . . . .184轮胎修理包 . . . . . . . . . . . .185车轮更换 . . . . . . . . . . . . .186备用车轮 . . . . . . . . . . . . .190辅助启动 . . . . . . . . . . . . .191拖车和牵引启动 . . . . . . . . . .192保险丝和灯泡 . . . . . . . . . . . .196电子保险丝 . . . . . . . . . . . .196灯泡 . . . . . . . . . . . . . . .201技术数据 . . . . . . . . . . . . . .204技术数据 . . . . . . . . . . . . . .204汽车特性数据 . . . . . . . . . . .204尺寸 . . . . . . . . . . . . . . .204充填量 . . . . . . . . . . . . . .205技术数据说明 . . . . . . . . . . .205汽油发动机 . . . . . . . . . . . .206柴油发动机 . . . . . . . . . . . .210索引 . . . . . . . . . . . . . . . .2124关于本使用说明书本使用说明书的内容包含关于使用本车的重要信息、提示、建议和警告。

奥迪A2 1.4(2000-2001年)发动机代码:AUA图08(一)拆卸正时皮带1.拆卸发动机罩:◆松开驾驶舱内的发动机罩锁门◆松开前检修格栅后面的锁门◆拆卸发动机罩。

安装保护套到发动机罩上◆置于水平位置2.拆卸:◆上部发动机盖◆空气滤清器总成◆上正时皮带罩13．举升且支撑汽车的前部。

4.顺时针转动曲轴到第一缸的上止点。

确保在曲轴皮带轮上的正时标记对齐2。

5.确保定位孔对齐3。

6.如果定位孔没有对齐，顺时针转动曲轴一圈。

7.安装锁止工具到凸轮轴链轮4上。

使用工具NO.T100116 5。

注意:确保锁止工具在气缸盖内定位正确。

8.支撑发动机。

9.拆卸:●动力助力转向(PAS)储液罐 (不断开软管)◆右侧发动机座架◆右侧发动机安装支架◆右侧发动机下部挡板10.降低发动机，直到可接近曲轴皮带轮螺栓。

11.拆卸辅助驱动带。

12.装配曲轴皮带轮固定工具。

工具号3415。

13.松开曲轴皮带轮螺栓6。

14.拆卸:◆固定工具 (工具号3415)◆曲轴皮带轮螺栓6●曲轴皮带轮715.加两个垫圈到曲轴皮带轮螺栓6。

16.装配曲轴皮带轮螺栓6，轻轻拧紧螺栓。

17.拆卸:◆辅助驱动带导轮 (带空调的车型)◆辅助驱动带张紧器◆下正时皮带罩818.松开皮带张紧轮螺栓9。

19.逆时针转动皮带张紧轮，以释放皮带上的张紧力。

20.拆下正时皮带。

注意:如果正时皮带重复使用，在正时皮带上用粉笔标出正时皮带转动方向。

(二)安装正时皮带1.确保锁止工具己装配到凸轮轴链轮4。

工具号T10016 5。

2.确保在曲轴链轮上的正时标记对齐10。

注意:与曲轴链轮磨过的齿对齐。

3.从水泵链轮开始，逆时针方向安装正时皮带。

4.用手指拧紧皮带张紧轮螺栓9。

确保底板被螺栓支撑11。

5．顺时针转动皮带张紧轮12直到指针13与底板14上的槽相对齐。

6.从凸轮轴链轮4上拆下锁止工具。

使用工具NO.T10016 5。

7.拧紧皮带张紧轮螺栓到20N.m。

8．顺时针转动曲轴两圈，使第一缸位于上止点。
