暖通空调工程设计程序与内容

暖通空调系统工程方案设计对于一个工程设计，所选择设计方案的好坏直接影响到整个设计的优劣，是工程设计的关键；而方案的选择可以说贯穿整个设计过程，如冷热源方案，空调方式方案、送风与回风方案、系统运行控制方案等。

在不同的设计阶段可能都有多个设计方案可供选择，作为工程设计人员就是要通过经济技术的比较，根据具体情况选择确定最好的设计方案。

一、冷热源方案在选择冷热源方案时，首先要确定冷热源的类型，是压缩式制冷还是吸收式制冷，地热泵式机组还是单冷机组加锅炉等，需要根据设备性能，建筑情况、能源政策与价格、投资及运行费用情况等决定。

其次要根据负荷大小和运行调节情况配备冷热源数量。

二、空调系统方式与空调房间气流组织形式选择空调方式时，应根据建筑物的用途、规模，使用特点，负荷变化情况和参数要求、室外气象条件及能源状况等，通过技术经济比较确定，目前集中空调的空调方式大致可以分为全空气空调系统和风机盘管加新风系统。

1．全空气空调系统全空气空调系统可分为定风量系统和变风量系统，单风管系统和双风管系统。

全空调系统适用面积较大，空间较高，人员较多的房间，以及房间温度、湿度要求较高，噪声要求较严格的空调系统。

全空气空调系统所选用的空气处理设备一般是组合式空调器，系统处理空气量大，所担负的空调面积也大。

因此，全空气空调系统对空气的过滤，消声及房间温、湿度控制都比较容易处理。

另外，全空气空调系统的新风调节方便，可以根据需要调节新、回风比。

过渡季节可实现全新风送风，充分利用天然冷源，可节约能源，降低运行费。

但是，全空气空调系统的组合式空调器占地面积比较大，风管占据空间较多，投资和运行费一般比较高。

因此，在舒适性空调中使用往往受到一定的限制。

全空气空调系统，一个系统不宜供多个房间的空调，因为回风系统可能造成房间之间空气污染，另外调节也比较困难。

2．风机盘管加新风系统空调房间较多，面积较小，各房间要求单独调节。

建筑层高较低，且房间温、湿度要求不严格的房间，宜采用风机盘管加新风系统。

《暖通空调》课程设计说明书上海市某医院楼空调工程设计说明书班级：姓名：学号：指导教师：完成时间：成绩评定：目录一任务和目的 3二工程概况 3三设计概述 3四空调负荷计算 44.1 手算标准示范 44.1.1 上海市室外气象条件 44.1.2. 病房各项相关条件 54.1.3. 冷负荷计算 54.2各层其他其余空调空间的冷负荷 12五、空调风系统 135.1各房间新风量确定 135.2 新风管道选择 145.2.1各新风干管管径选取 155.2.2各房间的新风支管管径选取 165.3新风管阻力计算 165.4新风冷负荷计算 175.6 空调系统方案的确定 195.7 风机盘管选型 195.8气流组织设计 21六、冷水系统 236.1 冷水机组的选型 23七、参考文献 24一任务和目的通过本课程设计使学生在以下几个方面得到初步训练：1、熟悉和掌握空调工程设计计算的基本方法；2、较为合理地确定空调工程的设计方案，了解空调工程设计的主要步骤，较规范地绘制工程图；3、熟悉和学会使用设计规范、设计手册、标准图、以及其它有关的参考资料，合理地选用空调、通风系统的定型产品。

二工程概况该医院楼位于上海市，总共9层，主要房间朝南北向，首层层高为4.4m.其中第九层ICU空调由专业洁净公司设计。

该空调系统主要内容包括：设计方案选择，负荷计算，末端设备的选型，气流组织设计，水系统设计，风系统设计等内容。

三设计概述根据该建筑的建筑面积以及内部结构等因素考虑，该建筑性质为相对单一的办公建筑，从而将整个空调区划分为风机盘管加新风系统。

设计满足舒适性空调要求。

在冷负荷计算的基础上完成新风机组和风机盘管的选型，并通过风量计算、水量估算确定风管路和水管路的规格，并校核最不利环路的阻力和压头用以确定新风机。

四空调负荷计算4.1 手算标准示范典型房间取右上角电梯左边第二个病房（编号为2000）。

4.1.1 上海市室外气象条件4.1.2. 病房各项相关条件（1）层高为4.4m.（2）楼板：由于该办公室上面一层也为同一性质的空调病房，所以楼板的冷负荷忽略不计。

目录前言... (4)第一章工程概述与设计依据 (5)1.1 工程概述 (5)1.2 设计依据 (5)1.2.1 围护结构热工指标 (5)1.2.2 室外设计参数 (6)1.2.3 室内设计参数 (6)1.2.4 体力活动性质 (6)第二章负荷计算 (7)2.1 夏季冷负荷的计算 (7)2.1.1 夏季冷负荷的组成 (7)2.1.2空调冷负荷计算方法 (7)2.2 湿负荷的计算 (15)2.2.1 湿负荷的组成 (15)2.2.2 湿负荷的计算方法 (15)2.3 冬季热负荷的计算 (16)Q' (16)2.3.1 围护结构传热耗热量12.3.2 冷风渗透耗热量Q' (17)22.3.3 外门冷风侵入耗热量Q' (18)32.3.4 热负荷计算举例及汇总 (18)第三章空调方案的确定 (20)3.1 空调系统的确定 (20)3.1.1 全空气系统方案的确定 (20)3.1.2 风机盘管加新风方式的确定 (20)3.2 空气处理过程设计 (21)3.2.1 全空气系统设计计算 (21)3.2.2 风机盘管加独立新风系统设计 (24)第四章风系统的设计 (33)4.1 风管材料和形状的确定 (33)4.2 送、回风管的布置 (33)4.3 气流组织设计 (33)4.3.1 全空气系统 (33)4.3.2 风机盘管加新风系统 (34)4.4 风管设计 (36)4.4.1 风道水力计算步骤 (36)4.4.2 全空气系统的风道水力计算 (37)4.4.3 风机盘管加新风系统的新风管道水力计算 (43)4.4.4 新风机组的选型 (45)第五章水系统的设计 (46)5.1 水系统方案的确定 (46)5.1.1 两管制水系统的特点 (46)5.1.2 闭式系统的特点 (46)5.1.3 同程和异程系统的选择 (46)5.1.4 一次泵变流量系统的选择依据 (46)5.1.5 水系统方案的确定 (47)5.2 冷冻水管路设计计算步骤 (47)5.3 冷冻水供回水水力计算 (48)5.4 冷冻水泵的选型 (51)5.4.1 冷冻水泵设计规范 (51)5.4.2 冷冻水泵的选型 (51)5.5 冷凝水排放系统设计 (52)5.6 膨胀水箱配置与计算 (53)第六章空调冷热源的确定 (55)第七章通风与防排烟设计 (57)7.1 防排烟的方式 (57)7.2 空调建筑的防火防烟措施 (57)7.3 通风、防排烟设计 (58)第八章管道保温设计的考虑 (59)8.1 管道保温的一般原则 (59)8.2 管道保温层厚度的确定 (59)第九章空调系统消声减振的设计方案 (60)9.1 空调系统消声设计 (60)9.2 空调系统减振设计 (60)结论.. (61)参考文献 (62)致谢.. (63)前言随着国民经济的飞速发展，空气调节技术已是保证室内良好环境的一种必不可少的技术。

暖通空调安装的规范要求与工程设计暖通空调系统在建筑物中发挥着至关重要的作用，为人们提供舒适的室内环境。

然而，想要确保系统正常运行并达到设计要求，必须严格按照规范要求进行安装和工程设计。

本文将探讨暖通空调安装的相关规范要求以及工程设计方面的考虑。

一、规范要求1. 设备选择与安装位置在进行空调设备的选择时，需要根据建筑物的用途、房间面积和使用人数等因素进行综合考虑。

选择合适的设备后，需要确保其安装位置合理。

设备安装位置应符合相关设计规范，同时要求具备通风、排水和维修便利的条件。

2. 管道与风管设计管道和风管是空调系统中的重要组成部分，它们决定了冷、热空气的流通情况。

在进行管道和风管设计时，必须根据建筑物的结构特点和空调系统的需要进行合理的布置。

同时，需要严格按照规范要求进行尺寸计算和材质选择，确保其承受压力和防火性能等指标符合要求。

3. 空气处理与净化为了确保室内空气的质量，空调系统中必须配置适当的空气处理和净化设备。

这些设备能够过滤空气中的颗粒物和有害物质，提供清洁、健康的室内环境。

在进行设备选择和安装时，需要遵循相关规范要求，并保证设备运行稳定、维护便捷。

4. 温湿度控制暖通空调系统的主要任务之一是实现室内温湿度的控制。

为了达到设计要求，需要考虑建筑物的隔热、保温性能以及室内外环境的差异等因素。

在进行设备安装和控制系统设计时，需要合理选择传感器和调节阀门等装置，确保温湿度控制的准确性和稳定性。

二、工程设计1. 空调系统布局在进行工程设计时，需要根据建筑物的功能和布局来确定空调系统的布置。

不同区域的需求各异，因此需要进行合理的布局规划。

例如，在会议室或办公室等对噪音敏感的区域，应采取降噪措施，合理安排空调设备的位置。

2. 风量与水流量计算风量和水流量是空调系统中的重要参数，需要根据需要进行准确计算。

风量计算包括对送风量、回风量和排风量的计算，以确保空气流通畅通。

水流量计算则关系到冷热水的流通效果，需要根据设计要求和设备性能进行科学计算。

暖通空调工序
暖通空调工序是指建筑物内部空气调节系统的安装和调试过程。

在建筑物中，暖通空调系统起着非常重要的作用，它不仅能够提供舒适的室内环境，还能够保障室内空气质量和温度的稳定性。

一、设计阶段
在进行暖通空调工序之前，首先需要进行详细的设计工作。

设计师需要根据建筑物的布局和功能需求，确定暖通空调系统的布置方案，包括空调设备的选型和安装位置等。

设计阶段的工作至关重要，它直接影响到后续工序的进行和系统的性能表现。

二、材料采购
完成设计后，接下来就是进行材料的采购工作。

根据设计方案，采购所需的管道、风口、空调设备等材料。

在采购过程中需要注意选择质量可靠的供应商，确保所采购的材料符合相关标准要求。

三、施工阶段
施工阶段是暖通空调工序中最为关键的部分。

首先是进行管道的安装工作，包括冷热水管道、通风管道等。

在管道安装完成后，需要进行空调设备的安装和连接。

同时，还需要进行系统的调试和检测，确保系统正常运行和性能稳定。

四、系统调试
系统调试是暖通空调工序中的最后一步，也是最为重要的环节。

在系统调试过程中，需要逐一检测各个部件的工作状态，调整系统参数和控制逻辑，以确保系统正常运行和达到设计要求。

调试过程中需要注意安全，避免因操作不慎导致设备损坏或人员受伤。

总之，暖通空调工序是建筑工程中不可或缺的一部分，通过精心的设计、准确的施工和严格的调试，可以确保系统的正常运行和提供舒适的室内环境。

在进行暖通空调工序时，需要严格按照相关规范和标准进行操作，确保工程质量和安全。

只有这样，才能保障建筑物内部空气质量和舒适度，提升居住和工作环境的质量。

暖通空調系統設計手冊目錄第一章設計參考規範及標準 5一、通用設計規範：5二、專用設計規範：5三、專用設計標準圖集：5第二章設計參數6一、商業和公共建築物的空調設計參數ASHRAE 6二、舒適空調之室內設計參數日本7三、新風量81、每人的新風標準ASHRAE 82、最小新風量和推薦新風量UK 93、各類建築物的換氣次數UK 94、各場所每小時換氣次數95、每人的新風標準UK 106、考慮節能的基本新風量（1/s人）(日本) 117、辦公室環境衛生標準日本118、民用建築最小新風量11第三章空調負荷計算15一、不同窗面積下，冷負荷之分佈% 15二、負荷指標（估算）（僅供參考）15三、空調冷負荷法估算冷指標。

空調冷負荷法估算冷指標（W/M2空調面積）見下表16四、按建築面積冷指標進行估算建築面積冷指標17五、建築物冷負荷概算指標香港18六、各類建築物鍋爐負荷估算W/M3℃19七、熱損失概算W/M3℃20八、冷庫冷負荷概算指標20第四章風管系統設計21一、通風管道流量阻力表211、縮伸軟管摩擦阻力表212、鍍鋅板風管摩擦阻力表21二、室內送回風口尺寸表241、風口風量冷量對應表242、不同送風方式的風量指標和室內平均流速ASHRAE 25三、室內風管風速選擇表251、低速風管系統的推薦和最大流速m/s 252、低速風管系統的最大允許速m/s 253、通風系統之流速m/s 26四、室內風口風速選擇表261、送風口風速262、以噪音標準控制的允許送風流速m/s 263、推薦的送風口流速m/s 274、送風口之最大允許流速m/s 275、回風口風速276、回風格柵的推薦流速m/s 287、百葉窗的推薦流速m/s 288、逗留區流速與人體感覺的關係289、頂棚散流器送風量2810、側送風口送風量29五、通風系統設計301、送風口佈置間距302、標準型號風盤所接散流器的尺寸表-辦公室313、散流器佈置314、空調房間允許最大送風溫差℃315、工藝性空氣調節空調房間允許最大送風溫差. 326、廚房通風問題327、消聲器、靜壓箱總結368.風管貼吸音材料風道的衰減量（日本）389.風管的自然衰減量（只有直風道dB/m，其它都是dB）38六、防排煙設計39第五章管道系統設計43一、空調管路系統的設計原則43二、管路系統的管材44三、供回水總管上的旁通閥與壓差旁通閥的選擇44四、空調水系統管徑的確定46五、冷凍水泵揚程估算方法471、水泵揚程簡易估算法482、冷凍水泵揚程實用估算方法483、水泵揚程設計50六、冷卻水系統的設計501、冷卻水系統的補水量502、冷卻水循環系統設計中應注意的幾個問題：51七、冷凝水管道設計51八、分汽缸、分水器、集水器尺寸的確定52九、膨脹水箱的容積計算55十、空壓管道管徑選擇表57十一、保溫58十三、閥門選用58第六章空調設備選型59一、機組選型59二、機組選型案例60三、輔助設備611、冷卻塔612、水泵的選型: 613、熱泵中央空調系統水量計算624、冷凍水和冷卻水流量估算635、設備水壓力降估算（日本）636、製冷機冷卻水量估算表63第七章材料、設備資料63一、鋼板和鋁板的厚度和重量ASHRAE 63二、角鋼和角鋁的規格和重量ASHRAE 64三、計算單位換算64四、常用液體的密度（單位：103千克/米3，未註明者為常溫下）66五、空氣調節常用計算公式67六、鋼材理論重量計算69七、專業英語70第八章耗電量、機房面積821、水源熱泵系統設備耗電量比例822、醫院耗電量比例TRANE 823、各種系統分項造價佔總造價的百分率%（近似）824、冷水機組和附屬設備估算（△T=5℃）825、空調面積佔建築面積比例836、空調機房建築面積概算指標837、空調設備所佔的建築面積百分率% 848、設備層佈置原則：84第九章暖通空調中存在的問題及解決辦法、圖紙要求86一、貫徹執行暖通設計規範、標準方面存在的問題861.1室內外空氣計算參數不符合規範要求861.2供暖熱負荷計算有漏項和錯項861.3衛生間散熱器型式選擇不妥861.4樓梯間散熱器立、支管未單獨配置861.5供暖管道敷設坡度不符合規範要求861.6廚房操作間通風存在問題861.7膨脹水箱與熱(冷)水系統的連接不符合規範要求871.8通風空調系統防火閥的設置不符合規範要求871.9防煙樓梯間前室送風口風量的確定有問題871.10誤將防煙分區排風量的計算混同於排煙風機風量的計算871.11高層建築排煙系統排煙口選型不當87二、在工程設計中存在的問題882.1供暖入口設置過多882.2供暖系統設計不合理882.3排風系統設計不合理882.4空調系統的選擇不合理882.5廁所採用風機盤管時未加新風882.6平衡閥的設置與口徑選擇存在問題892.7 系統分區不當造成失敗892.8、雙風機系統設計問題902.9 送回風管佈置不好903.0 排氣系統設計諸問題91三、設計圖紙方面存在的問題933.1設計說明內容不完整933.2平面圖深度不夠，有些應該繪製的內容遺漏933.3系統圖深度不夠933.4鍋爐房設計過於簡化933.5計算書內容不全甚至全部空白943.6暖通空調設備未編號列表表示，圖畫繁雜不清943.7平面圖、剖面圖、系統圖不一致943.8設計圖紙與計算書不一致94四、問題原因及克服方法94五、施工圖設計深度要求945.1 設計說明、施工說明、圖例和設備表95 5.2 設備平面圖955.3 剖面圖955.4 通風、空調、製冷機房平面圖955.5 通風、空調、製冷機房剖面圖955.6 暖通設計中的系統圖、立管圖965.7 詳圖96計算書（供內部使用，備查）96第一章設計參考規範及標準中央空調主要參考以下的規範及標準：一、通用設計規範：1．《采曖通風及空氣調節設計規範》（GBJI19-87）2．《採暖通風及至氣調節製圖標準》（GBJ114－88）3．《建築設計防火現範》（GBJ116－87）4、《高層民用建築設計防火現他》（GBJ0045－95）5．《民用建築節能設計標準（採暖居住建築部分）》（JGJ26-95）二、專用設計規範：1、《宿舍建築設計規範》（JGJ36-87）2、《住宅設計規範》（GB50096-99）3．《辦公建築設計規範》（JG67－89）4、〈旅館建築設計規範〉（JGJ67-89）5．《旅遊旅館建築熱土與空氣調節節能設計標準》（GB50189-93）6、其它專用設計規範三、專用設計標準圖集：1．《暖通空調標準圖集》2．《暖通空調設計選用手冊》（上、下冊）3、其它有關標準第二章設計參數一、商業和公共建築物的空調設計參數ASHRAE二、舒適空調之室內設計參數日本三、新風量1、每人的新風標準ASHRAE2、最小新風量和推薦新風量UK3、各類建築物的換氣次數 UK4、各場所每小時換氣次數依人數計算換氣量5、每人的新風標準UK6、考慮節能的基本新風量（1/s人）(日本)7、辦公室環境衛生標準日本8、民用建築最小新風量《空調通風工程系統運行管理規範》(徵求意見稿)：空調通風系統運行期間，新風量宜滿足下表的規定值，或者滿足空氣調節房間內二氧化碳濃度小於0.1%。

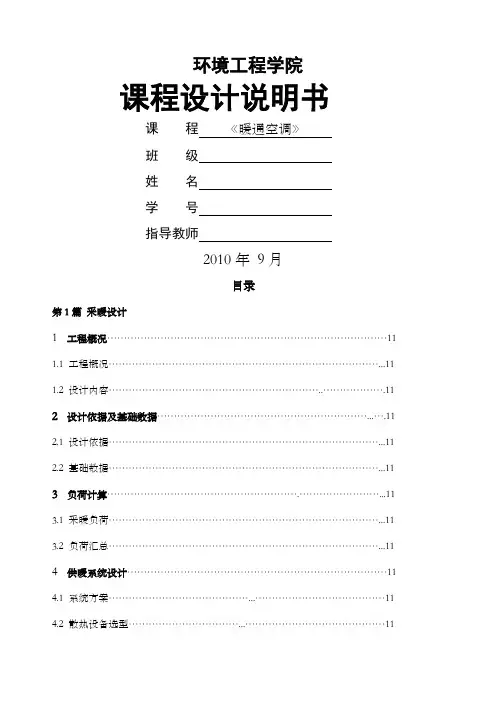

环境工程学院课程设计说明书课程《暖通空调》班级姓名学号指导教师2010年9月目录第1篇采暖设计1工程概况 (11)1.1 工程概况 (11)1.2 设计内容 (11)2设计依据及基础数据 (11)2.1 设计依据 (11)2.2 基础数据 (11)3负荷计算 (11)3.1 采暖负荷 (11)3.2 负荷汇总 (11)4供暖系统设计 (11)4.1 系统方案 (11)4.2 散热设备选型 (11)5管材与保温 (11)5.1 管材 (11)5.2 保温 (11)第2篇空调设计6工程概况 (11)6.1 工程概况 (11)6.2 设计内容 (11)7设计依据及基础数据 (11)7.1 设计依据 (11)7.2 基础数据8负荷计算 (11)8.1 空调冷负荷 (11)8.2空热负荷调 (11)8.3空湿负荷调 (11)9空调系统设计 (11)9.1 系统方案 (11)9.2 空气处理及设备选型 (11)9.3空调风系统设计 (11)9.4空调水系统设计 (11)9.5气流分布 (11)9.6消声减震 (11)9.8节能措施 (11)9.9运行调节 (11)10 管材与保温 (11)10.1管材 (11)10.2保温 (11)参考资料 (11)课程设计总结 (11)第1篇采暖设计1 工程概况1.1 工程概况1.1.2 工程名称：某公司办公楼采暖设计1.1.3 地理位置：咸宁市，地理纬度：北纬29o59＇，东经113o55＇，海拔36m。

计算参数：大气压：夏季1000.9hPa，冬季1022.1hPa；冬季采暖室外计算温度0.3℃；年平均温度17.1℃1.1.4 建筑面积：1600m2；建筑功能：办公、会议等；层数：4层。

1.1.5 结构类型：砖混结构；层高：3.6m。

1.1.6 热源条件：市政热网提供蒸汽，经换热站汽水换热为采暖提供85/60℃热水。

1.2 设计内容某办公楼集中供暖系统设计2设计依据及基础数据2.1 设计依据2.1.1 课程设计任务书 2.1.2 建筑设计方案2.1.3 《采暖通风空调设计规范》GB50019-20032.1.4 《全国民用建筑工程设计技术措施－暖通空调.动力》2009 2.1.5 《公共建筑节能设计标准》GB50189-2005 2.2 基础数据2.2.1 室外气象参数： 咸宁市冬季采暖室外计算温度0.3℃。

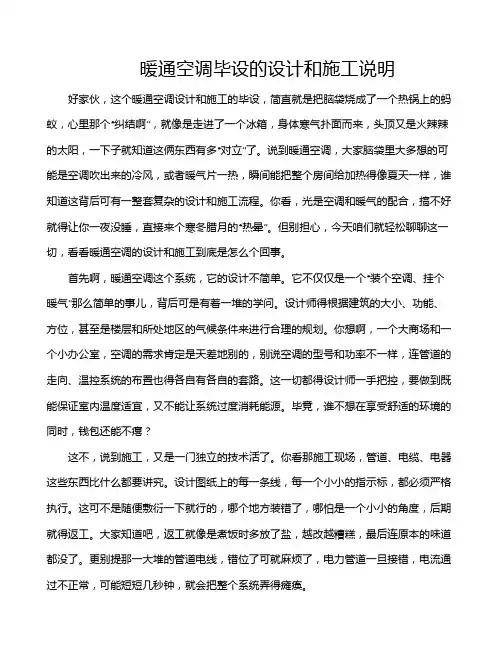

暖通空调毕设的设计和施工说明好家伙，这个暖通空调设计和施工的毕设，简直就是把脑袋烧成了一个热锅上的蚂蚁，心里那个“纠结啊”，就像是走进了一个冰箱，身体寒气扑面而来，头顶又是火辣辣的太阳，一下子就知道这俩东西有多“对立”了。

说到暖通空调，大家脑袋里大多想的可能是空调吹出来的冷风，或者暖气片一热，瞬间能把整个房间给加热得像夏天一样，谁知道这背后可有一整套复杂的设计和施工流程。

你看，光是空调和暖气的配合，搞不好就得让你一夜没睡，直接来个寒冬腊月的“热晕”。

但别担心，今天咱们就轻松聊聊这一切，看看暖通空调的设计和施工到底是怎么个回事。

首先啊，暖通空调这个系统，它的设计不简单。

它不仅仅是一个“装个空调、挂个暖气”那么简单的事儿，背后可是有着一堆的学问。

设计师得根据建筑的大小、功能、方位，甚至是楼层和所处地区的气候条件来进行合理的规划。

你想啊，一个大商场和一个小办公室，空调的需求肯定是天差地别的，别说空调的型号和功率不一样，连管道的走向、温控系统的布置也得各自有各自的套路。

这一切都得设计师一手把控，要做到既能保证室内温度适宜，又不能让系统过度消耗能源。

毕竟，谁不想在享受舒适的环境的同时，钱包还能不瘪？这不，说到施工，又是一门独立的技术活了。

你看那施工现场，管道、电缆、电器这些东西比什么都要讲究。

设计图纸上的每一条线，每一个小小的指示标，都必须严格执行。

这可不是随便敷衍一下就行的，哪个地方装错了，哪怕是一个小小的角度，后期就得返工。

大家知道吧，返工就像是煮饭时多放了盐，越改越糟糕，最后连原本的味道都没了。

更别提那一大堆的管道电线，错位了可就麻烦了，电力管道一旦接错，电流通过不正常，可能短短几秒钟，就会把整个系统弄得瘫痪。

说到这里，大家可能会问，设计和施工这么复杂，难道就没有什么简单快捷的解决办法？嘿，其实也不全是。

近年来，暖通空调行业发展得越来越快，技术也越来越成熟了。

比如现在有一些智能控制系统，通过物联网技术，咱们可以提前设定温度、湿度，甚至是空气质量，一切都可以远程控制，直接用手机APP操作。

暖通空调工程课程设计一、课程目标知识目标：1. 理解暖通空调工程的基本原理，掌握空调系统的工作流程及主要设备功能；2. 掌握暖通空调系统的设计方法和步骤，能够运用相关公式进行初步的设计计算；3. 了解暖通空调系统的能耗分析和节能措施，提高学生对能源利用和环保的认识。

技能目标：1. 能够运用CAD软件绘制简单的暖通空调工程图纸；2. 学会使用专业软件对暖通空调系统进行模拟分析，优化系统设计；3. 培养学生团队协作和沟通表达的能力，能够就设计方案进行讨论和修改。

情感态度价值观目标：1. 培养学生对暖通空调工程领域的兴趣，激发学生主动学习的积极性；2. 增强学生的环保意识，引导学生关注节能减排，提高社会责任感；3. 培养学生严谨的科学态度和良好的职业道德，为未来从事相关工作奠定基础。

课程性质：本课程为实践性较强的专业课，旨在帮助学生将理论知识与实际工程相结合，提高学生的实际操作能力和创新意识。

学生特点：高二年级学生，具备一定的物理、数学基础，对专业领域有一定了解，但缺乏实际操作经验。

教学要求：注重理论联系实际，充分调动学生的主观能动性，培养学生的动手能力和团队协作精神。

通过课程学习，使学生具备初步的暖通空调工程设计能力，为未来进一步学习和发展奠定基础。

教学过程中，将目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 基本原理：介绍暖通空调工程的基础知识，包括热力学第一定律、制冷原理、空气调节原理等，对应教材第一章内容。

2. 系统设备及工作流程：讲解空调系统的主要设备及其功能，分析系统的工作流程，对应教材第二章内容。

3. 设计方法与步骤：教授暖通空调系统的设计方法，如负荷计算、设备选型等，以及设计步骤，对应教材第三章内容。

4. 设计计算：运用相关公式进行实际案例的设计计算，强化理论知识的应用，对应教材第四章内容。

5. 能耗分析与节能措施：分析暖通空调系统的能耗，探讨节能措施，提高学生的环保意识，对应教材第五章内容。

暖通空调工程施工组织安排及施工方法和程序说明1、通风与空调工程施工工艺2、空调水系统安装1）管道安装：空调用水管采用衬塑钢管沟槽加卡箍方式连接。

2）管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。

3）阀门应从每批中抽取10%，且不少于1个进行强度试验和严密性试验，当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用，阀门的强度试验压力不得小于公称压力的1.5倍，试验时间不得少于5min ，以壳体填料无渗漏为合格；严密性试验宜以公称压力进行，以阀瓣密封面不漏为合格。

4）DN70（含）以下的管道用砂轮锯切割，DN70以上的管道用等离子切割机切割，切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口等；切口端面倾斜偏差“△”不应大于管子外径的1%，且不得超过3mm 。

5）穿墙及过楼板的管道，应加套管，套管的尺寸应保证管道的保温层能够穿过套管，管道焊缝不宜置于套管内，穿墙套管的长度不得小于墙厚。

穿楼板套管应高出楼面20mm ，穿过屋面的管道应有防水肩和防雨帽，管道与套管之间的空隙应采用不燃材料填塞。

6）支吊架的焊接应由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷，管道与支架焊接时，管子不得有咬边、烧穿等现象。

7）管架紧固在槽钢或工字钢翼板斜面上时，其螺栓应有相应的斜垫片。

8）管子对口时，应在距接口中心200mm 处测量平直度，当管子公称直径小于100mm 时，允许偏差为1mm ；当管子公称直径大于或等于100mm 时，允许偏差为2mm 。

但全长允许偏差为10mm 。

9）管道连接时，不得用强力对口、加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。

10）管道安装时，不宜使用临时支吊架，当使用临时支吊架时，不得与正式设备基础检查验收空调机房设备稳装 设备配管 水压试压 管道设备保温设备单机试运系统调试 竣工验收 系统冲洗 外管线安装 空调机组和风机盘管安装 设备碰头支吊架冲突，并应有明显标记，在管道安装完后拆除。

中央空调安装施工方案施工设计方案施工方案1.1主要施工工艺流程施工准备→材料、设备及部件检验→现场放样→支架制安→风管制作风管检查验收→风管、、风试验，管道清洗试压→暖通设备进场→设备验收→设备安装、连接→单机试运转→各类接口镶接→各类风口镶接→系统调试→中间验收1.1.1空调设备安装工艺流程：测量、放线——根据设备吊装尺寸固定吊筋或设备基础——支吊架安装—-末端设备安装——安装风阀等设备——待装修吊顶完成后安装风口——系统检测—-系统调试验收。

1.1.2风管路安装工艺流程：测量、放线-—确认主体结构轴线及各面中心线——以中心线为基础，进行风管管路的安装——风阀、消声器等部件安装—-校正位置——管道与机组的连接——风管管路验收检查--保温1。

1.3 水管路安装施工工艺流程:测量、放线—-根据管路不同位置设支架、固定架、吊架——按图纸所示位置安装水管路——各种阀门安装-—与机组连接（包括风机盘管）--管道系统压力实验-—外表面的防腐防锈处理——保温-—清洁1.2主要施工方法及主要技术措施本工程主要分空调通风系统、空调水系统及系统调试三大部分。

施工方法及注意事项简述如下，具体施工如有不详之处参阅《通风与空调安装手册》,并与技术人员磋商。

1。

2。

1空调通风系统空调通风系统主要包括：空调机组安装、风机盘管安装、风机安装、风管制作、风管安装、空调与通风部件安装、风管防腐及保温。

1.2。

1—1空调机组安装A.首先开箱检查设备主体和零部件是否完好、随机文件是否齐全，并形成验收文字记录。

安装前,应首先阅读生产厂家所提供的产品样本及安装使用说明书，详细了结其结构特点和安装要点,严格按照其要求安装顺序进行安装、调整。

B.机组应清扫干净，箱体内无杂物、垃圾和积尘.检查风机叶轮转动是否灵活；检查风机电机绕组相间电阻、相地电阻是否良好.机组内空气过滤器（网）和空气热交换器翅片应清洁、完好。

C. 现场是否具备安装条件(地面平整、电源接通等）,安装准备工作是否完成（安装机具是否就位，安装人员是否熟悉安装内容及要求等）。

暖通空调工程施工组织设计方案(通用)一、编制依据本工程的编制依据是国家有关法律法规和技术标准，以及建设单位的要求和设计文件。

二、工程概况本工程是一栋多层住宅楼，总建筑面积为XXXX平方米，地下一层，地上十层，采用钢筋混凝土框架结构。

三、施工准备及工作计划3.1技术准备施工前，需要对施工技术进行全面的准备，包括施工方案的制定、施工工艺的确定、施工人员的培训等。

3.2现场准备在施工现场，需要进行现场布置和准备工作，包括搭建施工临时设施、清理现场、搭建安全防护设施等。

3.3机具准备施工所需机具的准备也是施工准备的重要环节，需要根据施工方案和工艺确定所需机具种类和数量，并进行采购、检验和调试。

3.4 材料准备在进行通风工程前，需要准备一些必要的材料。

这些材料包括镀锌钢板、风管接口、角钢、螺栓、垫片、密封胶等。

这些材料需要根据工程设计方案进行采购，并且需要按照标准进行检验。

3.5 组织机构及人员的配备在通风工程施工过程中，需要组织一个专业的施工队伍。

这个队伍需要包括项目经理、技术负责人、施工员、安全员等人员。

他们需要具备相应的专业知识和技能，以确保施工质量和安全。

四、通风工程施工工艺4.1 镀锌钢板风管的制作镀锌钢板是通风工程中常用的材料之一。

在制作风管时，需要先将钢板按照设计要求进行切割和折弯。

然后，将钢板进行焊接或者铆接，形成风管的基本结构。

最后，对风管进行表面处理，以确保其防腐和美观。

4.2 风管制作工艺风管的制作需要按照一定的工艺进行。

首先，需要根据设计要求进行材料切割和折弯。

然后，将切割好的材料进行焊接或者铆接，形成风管的基本结构。

接下来，需要对风管进行加固，以确保其强度和稳定性。

最后，对风管进行表面处理，以确保其防腐和美观。

4.3 风管加固在通风工程中，风管需要承受一定的压力和负荷。

因此，在制作风管时，需要对其进行加固。

加固的方法包括增加角钢、加强板、加固筋等。

这些加固措施需要根据设计要求进行选择和施工。

一、编制依据：1、《天津阳光壹佰国际新城采暖通风工程施工图》.2、土建工程的施工进度计划及整体工程的竣工日期。

3、《通风与空调工程施工质量验收规范》（GB50243-2002)4、《建筑给水排水及采暖工程施工质量验收规范》(GB50242—2002)5、《工艺管道施工及验收规范》（GB235-82）6、《压缩机、风机、泵安装工程施工及验收规范》（GB50275—98）7、《建筑安装分项工程施工工艺规程》（DBJ-01-26-96）二、工程概况：（一）土建概况:本工程位于南开区红旗南路北园，由天津阳光壹佰房地产开发公司投资兴建,设计单位是天津市建筑设计院，监理单位是金屋监理公司,由中铁十八局阳光壹佰项目部负责施工。

1、本工程为一类高层建筑、耐火等级一级、抗震烈度为7度（0。

15g）。

2、主要技术经济指标：（1）总建筑面积为68629.87平方米，其中地上为整个建筑呈“一”形布置。

（2)建筑层数：地上18层，为商品住宅用；地下1层,为换热站和地下车库,13与14号楼之间裙房地上2层，地下1层。

建筑标高59.75m。

（3）本建筑为框架剪力墙结构，地下室包括2个换热站、泵房、配电室、值班室、控制室、卫生间等。

（二)通风工程概况1、辅助用房新风、排风管道制作及安装。

2、通风设备安装。

3、排风、消防排烟共用一套设备，厨房使用单独的排烟设备.三、系统简介（一)通风本工程地下车库设机械通风系统,卫生间采用低噪音管道换气扇通风换气。

新风通过新风竖井分布到各楼层及地下室。

排风由排风机箱及风机引到排风竖井并排出室外.(二）防火及防排烟根据规范要求,地下室设置机械排烟系统，空调、通风管道进出机房处，穿越防火墙、楼板处，均设置防火阀。

消防自动控制系统引入消防控制中心;火灾发生时，制冷、空调、通风系统全部停止供电。

消防排烟系统自动开启。

（五）主要材料空调风管采用铝箔隔热加芯板材料制作;通风和消防排烟管采用镀锌薄钢板制作.空调、采暖水管DN≤50采用焊接钢管；DN200采用无缝钢管;其它采用热镀锌钢管.风管阀门用厚钢板制作；各式风口用铝合金材料制作.保温材料采用PEF管壳或板材。

暖通空调施工组织设计一、前言本文档旨在设计一个合理且高效的暖通空调施工组织方案，以确保施工过程顺利进行，并达到预期的施工效果。

本方案将包括施工组织的整体布置、施工任务的分解与分配、施工人员的配备与管理以及施工过程的监控与控制，以提高施工效率和质量。

二、施工组织方案2.1 施工组织结构暖通空调施工组织结构如下：•项目经理：负责整个施工过程的协调与管理，包括施工进度的控制、材料的采购与配送等。

•施工队长：负责具体施工场地的管理和施工任务的安排，对施工人员进行指导和培训。

•暖通工程师：负责施工图纸的审核与修改，并协助经理进行工程计划的制定和调整。

•暖通工人：根据施工任务和工程图纸进行实际施工工作。

2.2 施工任务分解与分配根据施工计划和工程图纸，将整个施工过程分解为以下任务：1.工程准备阶段：包括场地清理、材料准备、设备安装等。

2.建筑主体施工：包括管道敷设、设备安装及连接等。

3.系统调试与试运行：包括设备调试、系统联调及试运行。

根据任务的性质和工期要求，将任务分配给不同的施工人员，并在施工班组中进行协调和配合，确保任务按时完成。

2.3 施工人员的配备与管理根据施工任务的具体要求，配备具有相关经验和技能的施工人员，包括：•暖通工程师：负责施工图纸的审核与修改，对施工中出现的问题进行技术支持。

•项目经理：负责施工整体协调与管理，与客户、供应商等进行有效的沟通与协调。

•施工队长：负责具体施工场地的管理和施工任务的安排，对施工人员进行指导和培训。

•施工工人：根据任务要求进行实际施工工作，包括管道敷设、设备安装等。

为了确保施工人员的专业性和合理配备，需要在项目启动前进行人员资源评估与调配，并根据具体需求进行培训与补充人员。

2.4 施工过程的监控与控制为确保施工过程的质量和安全，需要进行施工过程的监控与控制，具体包括：•监控施工进度：通过施工进度表和工期计划，及时了解施工进度，并根据实际情况进行调整和控制。

•安全管理：制定安全措施和规范，加强施工现场的安全管理，确保施工人员的安全。

工程案例暖通空调设计方案1. 项目概况本案例是关于某大型商业综合体的暖通空调设计方案，该商业综合体包括商业购物中心、写字楼、酒店和娱乐设施等，总建筑面积约50万平方米。

本设计方案将针对该商业综合体的暖通空调系统，在满足舒适度和节能性能的基础上，致力于提供最佳的设计方案。

2. 设计目标本设计方案的主要目标是提供一个高效、可靠、节能、易于维护的暖通空调系统，以满足商业综合体内不同功能区域的空调需求。

具体的设计目标包括：(1)提供舒适的室内环境，满足不同功能区域的空调需求；(2)确保系统的运行稳定可靠，保障商业综合体的正常运营；(3)降低能耗，提高能源利用效率，减少对环境的影响；(4)优化系统的控制和管理，提高系统的维护性和可操作性。

3. 设计方案3.1 分区设计商业综合体内不同的功能区域有着不同的空调需求，本设计将根据功能区域的不同特点进行分区设计，针对每个区域提供相应的暖通空调方案。

具体分区设计如下：(1)商业购物中心：采用中央空调系统，配合新风系统，以满足大量人流和货物的冷热需求；(2)写字楼：采用变风量空调系统，实现不同楼层的空调需求差异化；(3)酒店客房：采用VRV多联机系统，以满足客房的个性化空调需求；(4)娱乐设施：采用分体式空调系统，以满足娱乐设施对空调的高负荷需求。

3.2 设备选型根据不同功能区域的需求，本设计将选用适合不同空调系统的设备，包括中央空调机组、新风机组、变风量空调机组、VRV多联机组和分体式空调机组等。

在设备选型中，将充分考虑设备的性能、稳定性、节能性和使用寿命，以确保系统的高效运行和可靠性。

3.3 控制系统为了实现对暖通空调系统的精细化管理，本设计将配置相应的控制系统。

通过实时监测室内外环境参数、设备运行状态和用能情况，实现对系统的精准控制。

同时，采用智能化的控制手段，实现系统的自适应调节和智能化运行，提高系统的能源利用效率和舒适度。

3.4 节能措施节能是本设计的重要目标之一，因此我们将在设计中采取多种节能措施，包括但不限于：(1)采用高效设备：选择高效的暖通空调设备，提高系统的能源利用效率；(2)优化系统结构：通过合理设计系统结构，减少能耗和系统压降；(3)采用新技术：引入新技术，如变频调速技术、热泵技术等，提高系统的能效比；(4)控制策略优化：优化控制策略，实现系统的智能化运行，提高系统的能源利用效率。

**暖通空调设计与施工手册回答**一、暖通空调设计与施工概述暖通空调设计与施工是建筑设备工程中的重要组成部分，涵盖了采暖、通风和空气调节三个方面的设计施工。

一个良好的暖通空调设计与施工方案能够提高建筑物的舒适度，同时也能有效地节约能源和降低运营成本。

二、设计要点1. 负荷计算：根据建筑物的使用功能和用途，精确计算各项负荷是设计的基础。

需要考虑的因素包括室内温度、室外气候、人员数量、设备运行等。

2. 设备选型：根据计算结果，选择合适的采暖、通风和空调设备，包括锅炉、风机、水泵、空调机等，确保设备的性能和效率能够满足设计要求。

3. 系统设计：根据建筑物的规模和布局，合理设计采暖、通风和空调系统，包括管道布局、设备安装、控制系统等。

4. 节能设计：在设计过程中，应考虑采用节能技术和设备，如变频技术、热回收技术、智能化控制等，以降低能源消耗和提高运行效率。

三、施工要点1. 施工图审查：施工图是施工的重要依据，应进行严格审查，确保其准确性、完整性和可行性。

2. 设备安装：按照设计要求，正确安装各种采暖、通风和空调设备，确保设备的稳定性和安全性。

3. 管道施工：按照设计图纸，合理布局管道，确保管道的安装质量和安全性能。

4. 质量控制：建立严格的质量控制体系，对施工过程进行全面监控，确保施工质量符合规范和设计要求。

5. 调试与验收：在施工完成后，进行设备的调试和验收，确保设备能够正常运行，并出具相应的验收报告。

四、常见问题及解决方案1. 负荷计算不准确：在负荷计算中，应充分考虑各种影响因素，如室内温度、室外气候、人员数量、设备运行等。

如果负荷计算不准确，可能会导致设备选型不合理或系统设计不当。

解决方案是进行多次计算和校核，以确保负荷计算的准确性。

2. 设备运行噪声过大：在施工过程中，如果设备的安装质量和密封性不好，可能会导致噪声过大。

解决方案是在设备安装过程中加强质量控制，确保设备的稳定性和密封性。

3. 管道渗漏问题：管道是暖通空调系统的重要组成部分，如果管道安装质量不好或密封不到位，可能会导致管道渗漏。
