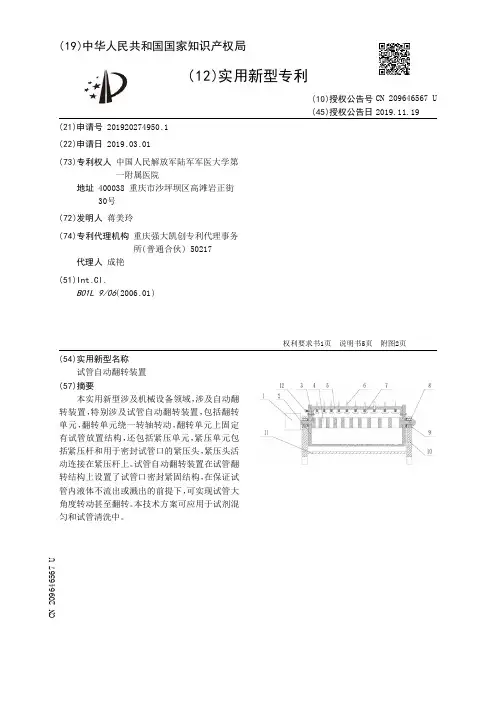

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920274950.1(22)申请日 2019.03.01(73)专利权人 中国人民解放军陆军军医大学第一附属医院地址 400038 重庆市沙坪坝区高滩岩正街30号(72)发明人 蒋美玲　(74)专利代理机构 重庆强大凯创专利代理事务所(普通合伙) 50217代理人 成艳(51)Int.Cl.B01L 9/06(2006.01)(54)实用新型名称试管自动翻转装置(57)摘要本实用新型涉及机械设备领域，涉及自动翻转装置，特别涉及试管自动翻转装置，包括翻转单元，翻转单元绕一转轴转动，翻转单元上固定有试管放置结构，还包括紧压单元，紧压单元包括紧压杆和用于密封试管口的紧压头，紧压头活动连接在紧压杆上。

试管自动翻转装置在试管翻转结构上设置了试管口密封紧固结构，在保证试管内液体不流出或溅出的前提下，可实现试管大角度转动甚至翻转。

本技术方案可应用于试剂混匀和试管清洗中。

权利要求书1页 说明书5页 附图2页CN 209646567 U 2019.11.19C N 209646567U权　利　要　求　书1/1页CN 209646567 U1.试管自动翻转装置，包括翻转单元，所述翻转单元绕一转轴转动，所述翻转单元包括试管放置结构，其特征在于：还包括紧压单元，所述紧压单元包括紧压杆和用于密封试管口的紧压部，所述紧压部活动连接在紧压杆上；所述紧压杆上设有若干调节杆放置孔，所述紧压部包括调节杆和紧压头；所述调节杆穿过调节杆放置孔与紧压杆活动连接；所述调节杆螺纹连接有螺母，所述螺母位于调节杆远离紧压头的一侧；所述调节杆上套设有弹簧，所述弹簧位于紧压杆和紧压头之间。

2.根据权利要求1所述的试管自动翻转装置，其特征在于：所述紧压头为多个，所述紧压头为多种尺寸，所述紧压头为橡胶头。

3.根据权利要求1或2中所述的试管自动翻转装置，其特征在于：所述试管放置结构包括相互平行的底板和试管定位板，试管定位板上设有若干供试管穿过的试管定位孔；底板位于试管定位板下方，所述底板通过两个相互平行的连接板与试管定位板固定连接。

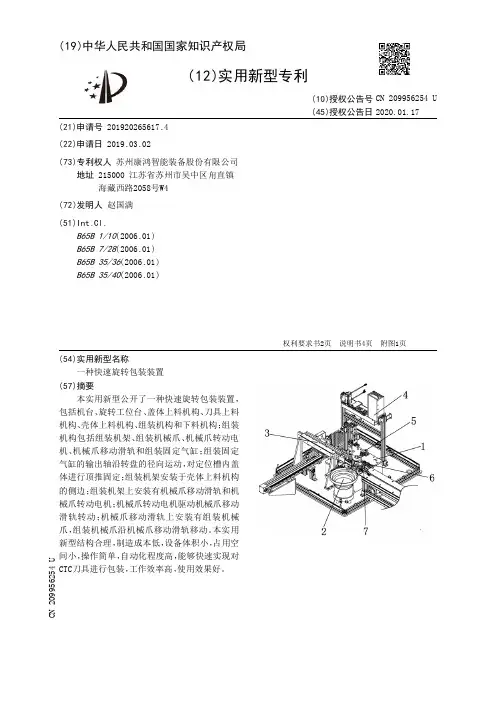

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920265617.4(22)申请日 2019.03.02(73)专利权人 苏州康鸿智能装备股份有限公司地址 215000 江苏省苏州市吴中区甪直镇海藏西路2058号W4(72)发明人 赵国满　(51)Int.Cl.B65B 1/10(2006.01)B65B 7/28(2006.01)B65B 35/36(2006.01)B65B 35/40(2006.01)(54)实用新型名称一种快速旋转包装装置(57)摘要本实用新型公开了一种快速旋转包装装置，包括机台、旋转工位台、盖体上料机构、刀具上料机构、壳体上料机构、组装机构和下料机构；组装机构包括组装机架、组装机械爪、机械爪转动电机、机械爪移动滑轨和组装固定气缸；组装固定气缸的输出轴沿转盘的径向运动，对定位槽内盖体进行顶推固定；组装机架安装于壳体上料机构的侧边；组装机架上安装有机械爪移动滑轨和机械爪转动电机；机械爪转动电机驱动机械爪移动滑轨转动；机械爪移动滑轨上安装有组装机械爪，组装机械爪沿机械爪移动滑轨移动。

本实用新型结构合理，制造成本低，设备体积小，占用空间小，操作简单，自动化程度高，能够快速实现对CTC刀具进行包装，工作效率高，使用效果好。

权利要求书2页 说明书4页 附图1页CN 209956254 U 2020.01.17C N 209956254U权　利　要　求　书1/2页CN 209956254 U1.一种快速旋转包装装置，其特征在于，包括机台；安装于所述机台上的旋转工位台；在所述旋转工位台上设置有相对所述旋转工位台转动的圆形的转盘，在所述转盘上设置有多个工位座；所述工位座环绕所述转盘均匀间隔设置，位于所述转盘的外侧；所述工位座上设置有定位槽；环绕所述旋转工位台设置的盖体上料机构、刀具上料机构和壳体上料机构；所述盖体上料机构将盖体上料放置到工位座上；所述刀具上料机构将刀具上料放置到工位座上的盖体上；所述壳体上料机构对壳体进行供料；安装于所述旋转工位台上的组装机构；所述组装机构包括组装机架、组装机械爪、机械爪转动电机、机械爪移动滑轨和组装固定气缸；所述组装固定气缸的输出轴沿所述转盘的径向运动，对所述定位槽内盖体进行顶推固定；所述组装机架安装于所述壳体上料机构的侧边；所述组装机架上安装有机械爪移动滑轨和机械爪转动电机；所述机械爪转动电机驱动所述机械爪移动滑轨转动；所述机械爪移动滑轨上安装有组装机械爪，所述组装机械爪沿所述机械爪移动滑轨移动；安装在所述旋转工位台上的下料机构；所述下料机构包括翻倒组件和推移组件；所述翻倒组件将工位座上包装好的刀具包装体翻倒；所述推移组件将翻倒后的刀具包装体进行推移下料。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920235639.6(22)申请日 2019.02.25(73)专利权人 王永帅地址 271100 山东省莱芜市莱城区新甫路001号院21号楼3单元501室(72)发明人 王永帅　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 肖月华(51)Int.Cl.D06G 3/02(2006.01)(54)实用新型名称一种手套翻面装置(57)摘要本实用新型涉及一种手套翻面装置，包括底座、固定安装在底座上的立柱、固定连接在立柱上的横杆、以及位于横杆和底座之间且与立柱固定的工作台；在工作台上方设置能上下移动的上指模，在工作台下方设置能上下移动的下指模，上指模和下指模上下一一对应；上指模共同固定在连杆Ⅰ上，所述下指模共同固定在连杆Ⅱ上；所述上指模通过能拉伸的连接机构与横杆连接，所述下指模通过驱动机构Ⅰ与底座连接；在工作台上设置能使上指模和下指模通过的通孔Ⅰ，在通孔Ⅰ四周的工作台台面上固定一圈凸沿，在凸沿上方设置能上下移动且能贴紧凸沿的压紧板；所述压紧板上设置与通孔Ⅰ上下对应且大小相同的通孔Ⅱ。

加快了工作进程；对工作人员的工作熟练度要求较低。

权利要求书1页 说明书3页 附图2页CN 209703155 U 2019.11.29C N 209703155U权　利　要　求　书1/1页CN 209703155 U1.一种手套翻面装置，其特征在于：包括底座(1)、固定安装在底座(1)上的立柱(2)、固定连接在立柱(2)上的横杆(3)、以及位于横杆(3)和底座(1)之间且与立柱(2)固定的工作台(4)；在工作台(4)上方设置能上下移动的上指模(5)，在工作台(4)下方设置能上下移动的下指模(6)，上指模(5)和下指模(6)上下一一对应；所述上指模(5)共同固定在连杆Ⅰ(7)上，所述下指模(6)共同固定在连杆Ⅱ(8)上；所述上指模(5)通过能拉伸的连接机构与横杆(3)连接，所述下指模(6)通过驱动机构Ⅰ与底座(1)连接；在工作台(4)上设置能使上指模(5)和下指模(6)通过的通孔Ⅰ(9)，在通孔Ⅰ(9)四周的工作台(4)台面上固定一圈凸沿(10)，在凸沿(10)上方设置能上下移动且能贴紧凸沿(10)的压紧板(11)；所述压紧板(11)上设置与通孔Ⅰ(9)上下对应且大小相同的通孔Ⅱ(12)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920597631.4(22)申请日 2019.04.28(73)专利权人 新乡市永安机械设备有限公司地址 453000 河南省新乡市牧野区王村镇栗屯村(72)发明人 谢庆伟　王彦鹏　(74)专利代理机构 新乡市平原智汇知识产权代理事务所(普通合伙) 41139代理人 路宽(51)Int.Cl.B65G 65/23(2006.01)(54)实用新型名称一种翻转卸料装置(57)摘要本实用新型公开了一种翻转卸料装置，支撑托架的两侧分别设有料斗支撑架，料斗卸料端的支撑横梁通过铰链组件铰接于料斗支撑架两斜撑的顶部，料斗两侧的斜撑上分别通过液压支座铰接有液压缸，该液压缸的另一端与料斗尾部两侧护板上的液压支座铰接，料斗尾部的支撑横梁上通过接耳座铰接有料斗挡料板，料斗尾部的支撑竖梁上分别固定有伸缩缸支撑架，该伸缩缸支撑架的横梁上通过液压支座铰接有伸缩缸，伸缩缸的另一端与料斗挡料板外侧的液压支座铰接。

本实用新型能够实现二次翻转卸料，能够将料斗内的草料倾卸完全，不会存在卸料死角。

权利要求书1页 说明书2页 附图3页CN 209835063 U 2019.12.24C N 209835063U权　利　要　求　书1/1页CN 209835063 U1.一种翻转卸料装置，其特征在于包括支撑托架及设置于支撑托架上的料斗，支撑托架的两侧分别设有料斗支撑架，料斗卸料端的支撑横梁通过铰链组件铰接于料斗支撑架两斜撑的顶部，料斗两侧的斜撑上分别通过液压支座铰接有液压缸，该液压缸的另一端与料斗尾部两侧护板上的液压支座铰接，通过伸长液压缸用于整体提升料斗使得料斗卸料端围绕铰链组件翻转实现一次卸料，料斗尾部的支撑横梁上通过接耳座铰接有料斗挡料板，料斗尾部的支撑竖梁上分别固定有伸缩缸支撑架，该伸缩缸支撑架的横梁上通过液压支座铰接有伸缩缸，伸缩缸的另一端与料斗挡料板外侧的液压支座铰接，通过伸长伸缩缸用于在料斗翻转至最高位置时顶起料斗挡料板实现二次卸料。
