【CN209984401U】一种约束性保护装置【专利】

专利名称：一种紧固装置
专利类型：发明专利
发明人：钱云春
申请号：CN201010603143.3申请日：20101224
公开号：CN102118946A
公开日：
20110706
专利内容由知识产权出版社提供
摘要：本发明提供一种紧固装置，主要不同机型公用机壳。

紧固装置包括旋转轴、PCB板、固定座、机壳。

旋转轴截面和固定座截面呈T形，旋转轴圆柱和固定座的内腔表面设有螺纹，一件旋转轴穿过机壳与带限位帽那端的固定座相匹配，另一件旋转轴穿过PCB板与带圆柱那端的固定座相匹配，通过该紧固装置能把不同尺寸的PCB板固定在机壳上，使机壳能在不同的机型中公用，为厂家节约成本。

申请人：钱云春
地址：215200 江苏省吴江市八坼镇埃克森塞弗苏州电梯部件科技有限公司
国籍：CN
更多信息请下载全文后查看。

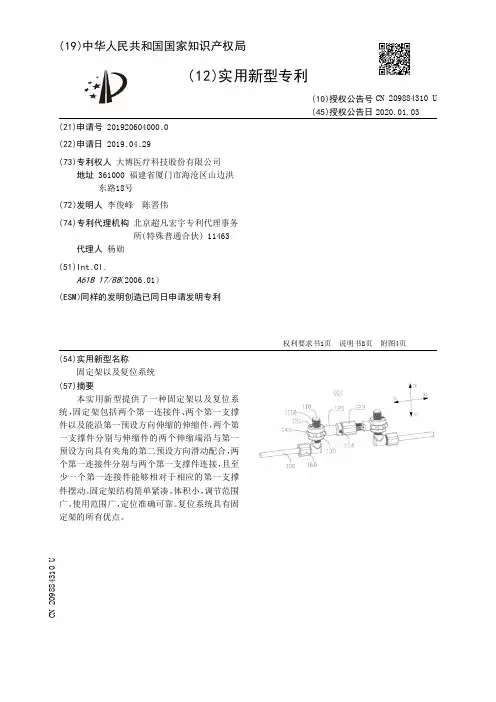

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920604000.0(22)申请日 2019.04.29(73)专利权人 大博医疗科技股份有限公司地址 361000 福建省厦门市海沧区山边洪东路18号(72)发明人 李俊峰　陈晋伟　(74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 杨勋(51)Int.Cl.A61B 17/88(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称固定架以及复位系统(57)摘要本实用新型提供了一种固定架以及复位系统，固定架包括两个第一连接件、两个第一支撑件以及能沿第一预设方向伸缩的伸缩件，两个第一支撑件分别与伸缩件的两个伸缩端沿与第一预设方向具有夹角的第二预设方向滑动配合，两个第一连接件分别与两个第一支撑件连接，且至少一个第一连接件能够相对于相应的第一支撑件摆动。

固定架结构简单紧凑，体积小，调节范围广，使用范围广，定位准确可靠。

复位系统具有固定架的所有优点。

权利要求书1页 说明书8页 附图4页CN 209884310 U 2020.01.03C N 209884310U权　利　要　求　书1/1页CN 209884310 U1.一种固定架，其特征在于，包括两个第一连接件、两个第一支撑件以及能沿第一预设方向伸缩的伸缩件，所述两个第一支撑件分别与所述伸缩件的两个伸缩端沿与所述第一预设方向具有夹角的第二预设方向滑动配合，所述两个第一连接件分别与所述两个第一支撑件连接，且至少一个所述第一连接件能够相对于相应的所述第一支撑件摆动。

2.根据权利要求1所述的固定架，其特征在于，所述第一支撑件具有第一连接部，所述第一连接件具有第二连接部，所述第一连接部与所述第二连接部连接且形成相互配合的球头连接结构。

3.根据权利要求2所述的固定架，其特征在于，所述第一连接部为球头槽，所述第二连接部为球头凸起，所述球头凸起嵌设在所述球头槽内。

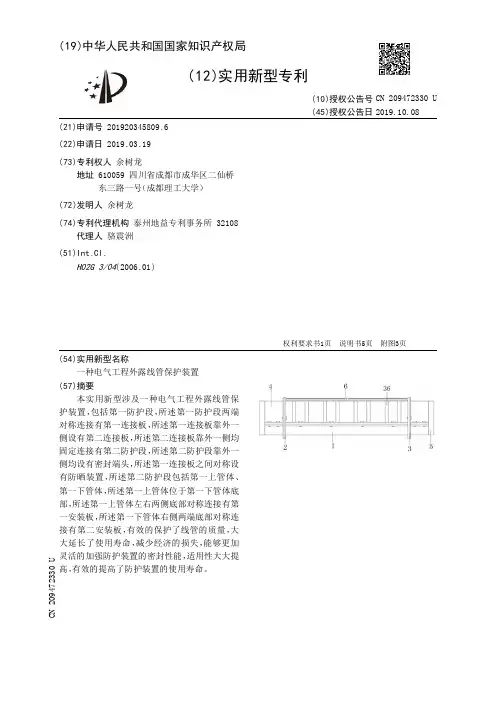

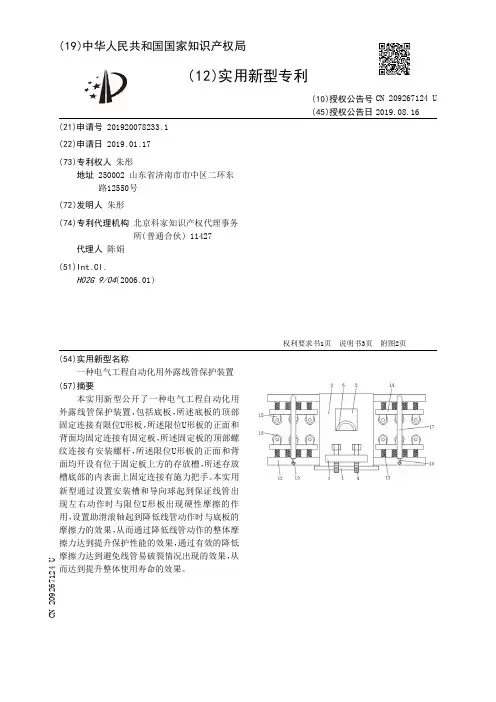

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920345809.6(22)申请日 2019.03.19(73)专利权人 余树龙地址 610059 四川省成都市成华区二仙桥东三路一号（成都理工大学）(72)发明人 余树龙　(74)专利代理机构 泰州地益专利事务所 32108代理人 骆震洲(51)Int.Cl.H02G 3/04(2006.01)(54)实用新型名称一种电气工程外露线管保护装置(57)摘要本实用新型涉及一种电气工程外露线管保护装置，包括第一防护段，所述第一防护段两端对称连接有第一连接板，所述第一连接板靠外一侧设有第二连接板，所述第二连接板靠外一侧均固定连接有第二防护段，所述第二防护段靠外一侧均设有密封端头，所述第一连接板之间对称设有防晒装置，所述第二防护段包括第一上管体、第一下管体，所述第一上管体位于第一下管体底部，所述第一上管体左右两侧底部对称连接有第一安装板，所述第一下管体右侧两端底部对称连接有第二安装板，有效的保护了线管的质量，大大延长了使用寿命，减少经济的损失，能够更加灵活的加强防护装置的密封性能，适用性大大提高，有效的提高了防护装置的使用寿命。

权利要求书1页 说明书5页 附图3页CN 209472330 U 2019.10.08C N 209472330U权　利　要　求　书1/1页CN 209472330 U1.一种电气工程外露线管保护装置，包括第一防护段(1)，其特征在于，所述第一防护段(1)两端对称连接有第一连接板(2)，所述第一连接板(2)靠外一侧设有第二连接板(3)，所述第二连接板(3)靠外一侧均固定连接有第二防护段(4)，所述第二防护段(4)靠外一侧均设有密封端头(5)，所述第一连接板(2)之间对称设有防晒装置(6)，所述第二防护段(4)包括第一上管体(7)、第一下管体(8)，所述第一上管体(7)位于第一下管体(8)底部，所述第一上管体(7)左右两侧底部对称连接有第一安装板(9)，所述第一下管体(8)右侧两端底部对称连接有第二安装板(10)，所述第一上管体(7)与第一下管体(8)相对一侧均挖设有第一弧形凹槽(11)，所述第一弧形凹槽(11)内壁上均固定连接有弹簧伸缩杆(12)，所述弹簧伸缩杆(12)通过活动端均固定连接有第一防护板(13)，所述第一弧形凹槽(11)外侧均挖设有螺纹孔(14)，所述第一安装板(9)与第二安装板(10)相对一侧均固定连接有密封垫层(15)，所述第一防护段(1)包括第二上管体(16)、第二下管体(17)，所述第二下管体(17)位于第二上管体(16)底部，所述第二上管体(16)左右两侧底部对称连接有第三安装板(18)，所述第二下管体(17)左右两侧底部对称连接有第四安装板(19)，所述第二上管体(16)与第二下管体(17)相对一侧均挖设有第二弧形凹槽(20)，所述第二上管体(16)的第二弧形凹槽(20)内壁上连接有缓冲层(21)，所述第二下管体(17)的第二弧形凹槽(20)内壁上等距连接有减震弹簧(22)，所述减震弹簧(22)顶部与缓冲层(21)内壁上均固定连接有第二防护板(23)。

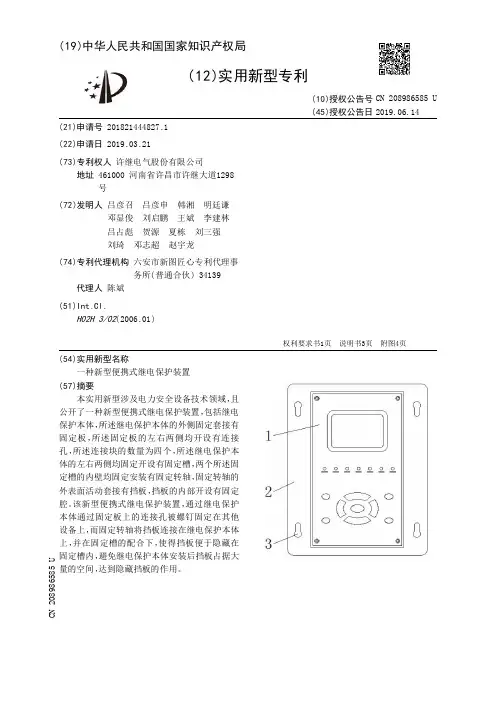

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821444827.1(22)申请日 2019.03.21(73)专利权人 许继电气股份有限公司地址 461000 河南省许昌市许继大道1298号(72)发明人 吕彦召　吕彦申　韩湘　明廷谦　邓显俊　刘启鹏　王斌　李建林　吕占彪　贺源　夏栋　刘三强　刘琦　邓志超　赵宇龙　(74)专利代理机构 六安市新图匠心专利代理事务所(普通合伙) 34139代理人 陈斌(51)Int.Cl.H02H 3/02(2006.01)(54)实用新型名称一种新型便携式继电保护装置(57)摘要本实用新型涉及电力安全设备技术领域，且公开了一种新型便携式继电保护装置，包括继电保护本体，所述继电保护本体的外侧固定套接有固定板，所述固定板的左右两侧均开设有连接孔，所述连接块的数量为四个，所述继电保护本体的左右两侧均固定开设有固定槽，两个所述固定槽的内壁均固定安装有固定转轴，固定转轴的外表面活动套接有挡板，挡板的内部开设有固定腔。

该新型便携式继电保护装置，通过继电保护本体通过固定板上的连接孔被螺钉固定在其他设备上，而固定转轴将挡板连接在继电保护本体上，并在固定槽的配合下，使得挡板便于隐藏在固定槽内，避免继电保护本体安装后挡板占据大量的空间，达到隐藏挡板的作用。

权利要求书1页 说明书3页 附图4页CN 208986585 U 2019.06.14C N 208986585U权　利　要　求　书1/1页CN 208986585 U1.一种新型便携式继电保护装置，包括继电保护本体(1)，其特征在于：所述继电保护本体(1)的外侧固定套接有固定板(2)，所述固定板(2)的左右两侧均开设有连接孔(3)，所述连接孔(3)的数量为四个，所述继电保护本体(1)的左右两侧均固定开设有固定槽(4)，两个所述固定槽(4)的内壁均固定安装有固定转轴(5)，所述固定转轴(5)的外表面活动套接有挡板(6)，所述挡板(6)的内部开设有固定腔(7)，所述固定腔(7)的内壁固定安装有固定环(8)，所述固定环(8)的内侧活动套接有定位杆(9)，所述定位杆(9)的外表面固定套接有位于定位杆(9)左侧的调节环，所述调节环的外表面固定安装有调节杆(10)，所述定位杆(9)的外表面固定套接有位于调节环左侧的定位环(11)，所述固定腔(7)内壁的上下两侧固定安装有固定箱(12)，所述固定箱(12)的内部活动套接有滑块(13)，所述固定箱(12)的内部活动套接有弹簧(14)，所述滑块(13)的有一侧固定安装有定位转轴，所述定位转轴的外表面活动套接有支撑杆(15)，所述支撑杆(15)的另一端活动套接有连接转轴(16)，两个所述连接转轴(16)的一侧均与定位环(11)的外表面固定连接，所述挡板(6)的一侧开设有定位孔(17)。

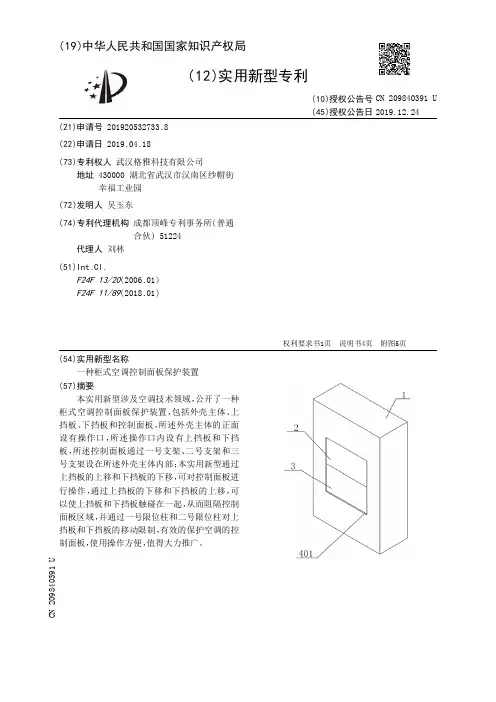

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920532733.8(22)申请日 2019.04.18(73)专利权人 武汉格雅科技有限公司地址 430000 湖北省武汉市汉南区纱帽街幸福工业园(72)发明人 吴玉东　(74)专利代理机构 成都顶峰专利事务所(普通合伙) 51224代理人 刘林(51)Int.Cl.F24F 13/20(2006.01)F24F 11/89(2018.01)(54)实用新型名称一种柜式空调控制面板保护装置(57)摘要本实用新型涉及空调技术领域，公开了一种柜式空调控制面板保护装置，包括外壳主体、上挡板、下挡板和控制面板，所述外壳主体的正面设有操作口，所述操作口内设有上挡板和下挡板，所述控制面板通过一号支架、二号支架和三号支架设在所述外壳主体内部；本实用新型通过上挡板的上移和下挡板的下移，可对控制面板进行操作，通过上挡板的下移和下挡板的上移，可以使上挡板和下挡板触碰在一起，从而阻隔控制面板区域，并通过一号限位柱和二号限位柱对上挡板和下挡板的移动限制，有效的保护空调的控制面板，使用操作方便，值得大力推广。

权利要求书1页 说明书4页 附图5页CN 209840391 U 2019.12.24C N 209840391U权　利　要　求　书1/1页CN 209840391 U1.一种柜式空调控制面板保护装置，其特征在于：包括外壳主体、上挡板、下挡板和控制面板，所述外壳主体的正面设有操作口，所述操作口内设有上挡板和下挡板，所述上挡板背面设有两个上板连杆，所述上板连杆远离所述上挡板的端部设有防脱架，所述下挡板背面设有两个下板连杆，所述下板连杆远离所述下挡板的端部设有防脱架，所述控制面板通过一号支架、二号支架和三号支架设在所述外壳主体内部；所述一号支架上设有上轨道一号腔体、上轨道二号腔体和推动仓，所述上板连杆分别设在所述上轨道一号腔体与上轨道二号腔体内，所述上轨道一号腔体与所述推动仓之间设有一号限位柱，所述一号限位柱的一端穿过所述上轨道一号腔体并延伸到上轨道一号腔体内，所述一号限位柱的另一端穿过所述推动仓并延伸到所述推动仓内，所述一号限位柱中部设有限位圈，所述一号限位柱的限位圈与上轨道一号腔体中间部分套有弹簧；所述三号支架上设有下轨道一号腔体和下轨道二号腔体，所述下轨道一号腔体与所述推动仓之间设有二号限位柱，所述二号限位柱的一端穿过所述下轨道一号腔体并延伸到下轨道一号腔体内，所述二号限位柱的另一端穿过所述推动仓并延伸到所述推动仓内，所述二号限位柱下部设有限位圈，所述二号限位柱的限位圈与下轨道一号腔体中间部分套有弹簧；所述推动仓内设有定向板，所述定向板上设有电动推杆，所述电动推杆的传动轴通过联轴器连接连杆，所述连杆远离电动推杆的一端设有锥形头。

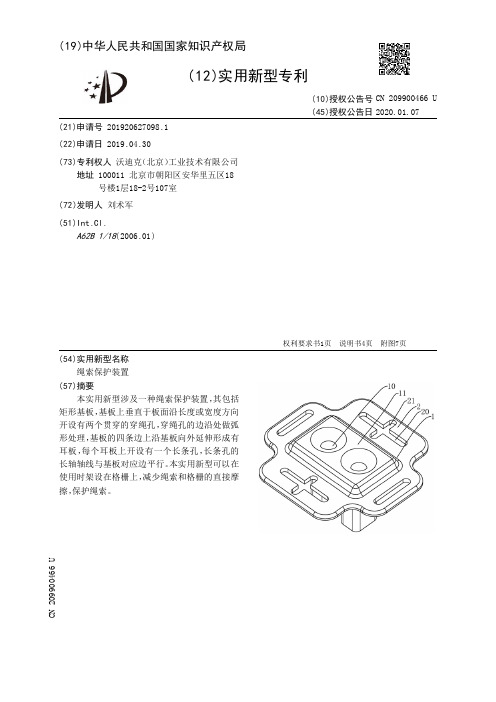

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920627098.1(22)申请日 2019.04.30(73)专利权人 沃迪克（北京）工业技术有限公司地址 100011 北京市朝阳区安华里五区18号楼1层18-2号107室(72)发明人 刘术军　(51)Int.Cl.A62B 1/18(2006.01)(54)实用新型名称绳索保护装置(57)摘要本实用新型涉及一种绳索保护装置，其包括矩形基板，基板上垂直于板面沿长度或宽度方向开设有两个贯穿的穿绳孔，穿绳孔的边沿处做弧形处理，基板的四条边上沿基板向外延伸形成有耳板，每个耳板上开设有一个长条孔，长条孔的长轴轴线与基板对应边平行。

本实用新型可以在使用时架设在格栅上，减少绳索和格栅的直接摩擦，保护绳索。

权利要求书1页 说明书4页 附图7页CN 209900466 U 2020.01.07C N 209900466U权　利　要　求　书1/1页CN 209900466 U1.一种绳索保护装置，其特征在于：包括矩形基板(1)，基板(1)上垂直于板面沿长度或宽度方向开设有两个贯穿的穿绳孔(10)，穿绳孔(10)的边沿处做弧形处理，基板(1)的四条边上沿基板(1)向外延伸形成有耳板(2)，每个耳板(2)上开设有一个长条孔(20)，长条孔(20)的长轴轴线与基板(1)对应边平行。

2.根据权利要求1所述的绳索保护装置，其特征在于：在基板(1)上向上凸出设置有增强部(11)，增强部(11)在对应穿绳孔(10)的位置处设置有弧形扩口，弧形扩口与穿绳孔(10)连通且平滑过渡。

3.根据权利要求2所述的绳索保护装置，其特征在于：在基板(1)上背离增强部(11)的一侧固定设置有两个引导筒(3)，两个引导筒(3)与基板(1)垂直，且分别与两个穿绳孔(10)连通。

4.根据权利要求3所述的绳索保护装置，其特征在于：引导筒(3)下端的开口做弧形处理。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920568658.0(22)申请日 2019.04.24(73)专利权人 江西悦控科技有限公司地址 330096 江西省南昌市青山湖区高新技术产业开发区艾溪湖北路99号艾溪康桥小区1#办公楼B座1315室(72)发明人 张垒　赵文锋　(74)专利代理机构 北京知呱呱知识产权代理有限公司 11577代理人 丁彦峰　贺亚明(51)Int.Cl.G07F 15/06(2006.01)(54)实用新型名称一种电力预付费控制装置(57)摘要本实用新型实施例公开了一种电力预付费控制装置，包括：控制盒，正面板为控制面板，控制面板上开设读卡开口；电源，装设于控制盒内侧；微处理器，装设于控制盒内侧并与电源电连接；电量监控器，装设于控制盒内侧，采集端与外部电路通信连接，输出端与微处理器通信连接；读卡器，装设于读卡开口并通过微处理器与电源电连接，设置有IC卡插卡座和手机卡插卡座；继电器，装设于控制盒内侧，一端与微处理器通信连接，另一端与外部电路的电路开关通信连接。

所述装置通过设置手机卡，将用户IC卡电量余额不足的消息发送至用户手机，达到不通过外部公网实现预警的作用，且通过微控制器实现供电控制，能够给很好的辅助供电企业的电费收取工作。

权利要求书1页 说明书5页 附图2页CN 209460873 U 2019.10.01C N 209460873U权　利　要　求　书1/1页CN 209460873 U1.一种电力预付费控制装置，其特征在于，所述装置包括：控制盒(1)，竖直放置，所述控制盒(1)的正面板(11)为控制面板(10)，所述控制面板(10)上开设读卡开口(12)；电源(2)，装设于所述控制盒(1)内侧，所述电源(2)内设保护电路和电压转换电路；微处理器(3)，装设于所述控制盒(1)内侧并与所述电源(2)电连接；电量监控器(4)，装设于所述控制盒(1)内侧，所述电量监控器(4)采集端与外部电路通信连接，形成对外部电路用电量的监控、采集，所述电量监控器(4)输出端与微处理器(3)通信连接，形成用电量数据在电量监控器(4)与微处理器(3)之间的传输；读卡器(5)，装设于所述读卡开口(12)并通过微处理器(3)与电源(2)电连接，所述读卡器(5)朝向读卡开口(12)一面间隔设置有分别与所述微处理器(3)通信连接的IC卡插卡座(51)和手机卡插卡座(52)；继电器(6)，装设于所述控制盒(1)内侧，所述继电器(6)一端与所述微处理器(3)通信连接，另一端与所述外部电路的电路开关通信连接，所述微处理器(3)通过控制继电器(6)的吸合或断开形成对电路开关接通或断开的控制。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921479461.6(22)申请日 2019.09.06(73)专利权人 鄂盛中地址 277000 山东省枣庄市薛城区永福北路(72)发明人 鄂盛中　(51)Int.Cl.A61F 5/37(2006.01)G01L 5/00(2006.01)B65H 75/48(2006.01)(54)实用新型名称一种报警式保护性约束带(57)摘要本实用新型公开了约束带技术领域的一种报警式保护性约束带，包括约束绑带，约束绑带的外壁中部通过螺栓固定有约束拉带一，约束拉带一的右端设置有收卷装置，收卷装置的右侧安装有约束拉带二，约束拉带二的右端通过螺栓固定有连接板一，连接板一的后端通过螺栓固定有拉力计，拉力计的后壁粘接有无线发射器，拉力计的右侧通过螺栓固定有连接板二，本实用新型通过在固定弧板与约束拉带二之间设置有用来检测拉力的拉力计，当拉力计检测的拉力超过预设值时，通过无线发射器向监控室发送报警信息，方便工作人员能够及时的去查看被约束者的约束状态，避免挣脱逃跑现象，以及对被约束者的勒伤现象。

权利要求书1页 说明书3页 附图2页CN 211750362 U 2020.10.27C N 211750362U1.一种报警式保护性约束带，包括约束绑带（1），其特征在于：所述约束绑带（1）的外壁中部通过螺栓固定有约束拉带一（2），所述约束拉带一（2）的右端设置有收卷装置（3），所述收卷装置（3）的右侧安装有约束拉带二（4），所述约束拉带二（4）的右端通过螺栓固定有连接板一（5），所述连接板一（5）的后端通过螺栓固定有拉力计（6），所述拉力计（6）的后壁粘接有无线发射器（7），所述拉力计（6）的右侧通过螺栓固定有连接板二（8），所述连接板二（8）右端通过螺栓固定有固定弧板（9）。

2.根据权利要求1所述的一种报警式保护性约束带，其特征在于：所述约束绑带（1）的一端固定有插扣，且约束绑带（1）的另一端的外壁均匀开设有与插扣相配合的卡口。

专利名称：一种医疗用约束装置
专利类型：实用新型专利
发明人：王燕,其他发明人请求不公开姓名申请号：CN201721100304.0
申请日：20170830
公开号：CN208626001U
公开日：
20190322
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医疗用约束装置，包括尼龙搭扣、医疗用宽幅松紧带、系环、腹板、腹板支撑柱、腹板支撑梁、铆钉、左肋板、右肋板、搭扣绒面、搭扣钩面、系环固定线、棉板、左肋板连接线、左肋板固定线、右肋板连接线和右肋板固定线，所述尼龙搭扣由搭扣绒面和搭扣钩面两部分组成，医疗用宽幅松紧带的两端分别连接搭扣绒面和腹板或分别连接搭扣钩面和腹板，在医疗用宽幅松紧带上分布有若干系环，在腹板内部分布有充实腹板的腹板支撑体。

本医疗用约束装置设计的方便灵活，医护人员可以根据患者的实际情况来调节约束装置的约束强度，以及决定是否放出肋板。

申请人：王燕
地址：274600 山东省菏泽市鄄城县孙膑北路26号鄄城县人民医院护理部
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920460920.X(22)申请日 2019.04.04(73)专利权人 中山大学附属第一医院地址 510000 广东省广州市中山二路58号(72)发明人 潘贤　胡俊英　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 颜希文　黄华莲(51)Int.Cl.A61F 5/37(2006.01)(54)实用新型名称一种约束背心(57)摘要本实用新型公开了一种约束背心，包括开襟的约束背心本体，所述约束背心本体的开襟处设有魔术贴，所述约束背心本体的肩部对称设有两条第一约束带，所述约束背心本体的背面的腰部对称设有两条第二约束带。

本实用新型提供的约束背心，通过在约束背心本体的开襟处设置魔术贴闭合开襟处，紧急情况时可以快速暴露患者胸前部位。

另外，通过设置第一约束带和第二约束带，可以在患者穿好约束背心之后将约束带固定在床栏两边及床头栏，从而使得患者被完全约束，避免患者擦伤、勒伤，影响呼吸及血运，防止了患者坠床。

本实用新型结构简单，使用效果好，易于推广使用。

权利要求书1页 说明书2页 附图1页CN 210644293 U 2020.06.02C N 210644293U1.一种约束背心，其特征在于：包括开襟的约束背心本体，所述约束背心本体的开襟处设有魔术贴，所述约束背心本体的肩部对称设有两条第一约束带，所述约束背心本体的背面的腰部对称设有两条第二约束带。

2.如权利要求1所述的约束背心，其特征在于：所述约束背心本体的开襟处设有可调节长度的卡扣。

3.如权利要求1所述的约束背心，其特征在于：所述约束背心本体的衣领为U形领。

4.如权利要求1所述的约束背心，其特征在于：所述第一约束带的长度为150-200厘米，所述第一约束带的宽度为6-10厘米。

5.如权利要求1所述的约束背心，其特征在于：所述第二约束带的长度为120-180厘米，所述第二约束带的宽度为20-25厘米。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710096642.X(22)申请日 2017.02.22(71)申请人 肖国铮地址 250101 山东省济南市高新区工业南路32号7号楼2-302(72)发明人 肖国铮　(74)专利代理机构 济南智圆行方专利代理事务所(普通合伙企业) 37231代理人 张玉琳(51)Int.Cl.E05B 75/00(2006.01)(54)发明名称一种保护性约束带(57)摘要本发明公开了一种保护性约束带，提供了腰部约束部分和针扣锁紧结构的手腕约束部分，手腕约束部分设置有气囊，气囊连接有设置在腰部约束部分的打气筒，打气筒打气时漏气，在缓慢动作时打不进气体到气囊，动作剧烈时才打气进气囊；气囊连通有泄压阀，当气体压力超过泄压阀密封力量时，气囊会减压。

本方案的有益效果可根据对上述方案的叙述得知，结构简单，设计合理，能在针扣结构的基础上，任意调整手腕约束部分的松紧，防止行为人挣脱，又不会因过紧导致行为人手腕出现勒伤。

权利要求书1页 说明书3页 附图2页CN 106837018 A 2017.06.13C N 106837018A1.一种保护性约束带，包括腰部约束部分，所述腰部约束部分连接有手腕约束部分，所述腰部约束部分包括长条状腰部约束带，所述腰部约束带端部设置有锁扣；所述腰部约束带的外侧设置有一对相互对称的手腕约束部分，所述手腕约束部分包括手腕约束带，所述手腕约束带的端部设置有针扣，其特征在于，所述手腕约束带中段设置有环套，所述环套套在所述腰部约束带上，所述环套位于所述腰部约束带的内侧连接有拉索，所述拉索的另一端连接有打气筒，所述打气筒设置在所述腰部约束带的外侧；所述打气筒设置有输气嘴，所述输气嘴连通有气管，所述气管连通有气囊，所述气囊设置在所述手腕约束带的内侧。

2.根据权利要求1所述的一种保护性约束带，其特征在于，所述打气筒的输气嘴穿过所述腰部约束带，所述气管设置在所述腰部约束带的内侧，所述气管穿过所述腰部约束带和手腕约束带连通所述气囊。

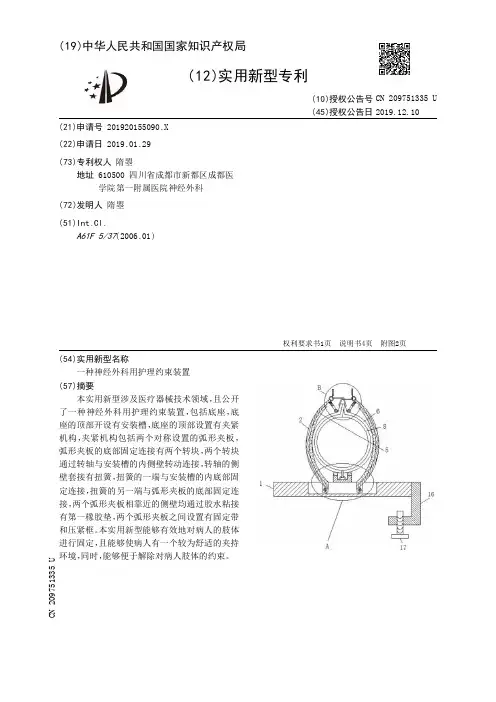

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920240210.6(22)申请日 2019.02.26(73)专利权人 江苏省人民医院地址 210029 江苏省南京市鼓楼区广州路300号(72)发明人 王瑶　(74)专利代理机构 南京中律知识产权代理事务所(普通合伙) 32341代理人 李建芳(51)Int.Cl.A61F 5/37(2006.01)A61G 7/00(2006.01)A61G 7/05(2006.01)(54)实用新型名称一种防拔管约束装置及包含它的病床(57)摘要本实用新型公开了一种防拔管约束装置及包含它的病床，防拔管约束装置包括支撑柱、弹性垫和固定带；弹性垫为由长方形弹性带长度方向上的两端活动连接形成的桶状结构；固定带包括第一固定带和第二固定带，第一固定带为长度可调整结构，第一固定带的一端设有卡扣、第一固定带的另一端连接在弹性垫的外侧，第二固定带为长度可调整结构，第二固定带的一端设有与卡扣相互匹配的插槽、第二固定带的另一端连接在弹性垫的外侧；第一固定带上的卡扣活动插接在第二固定带的插槽内形成限位圈，限位圈套在支撑柱的外围。

上述调节固定带的长度可调，既能保证患者的舒适度，又能有效避免患者拔管；需要双手解扣，避免了患者自行解开固定带的风险；稳定性好，适于推广。

权利要求书1页 说明书4页 附图2页CN 209847524 U 2019.12.27C N 209847524U权　利　要　求　书1/1页CN 209847524 U1.一种防拔管约束装置，其特征在于：包括支撑柱、弹性垫和固定带；弹性垫为由长方形弹性带长度方向上的两端活动连接形成的桶状结构；固定带包括第一固定带和第二固定带，第一固定带为长度可调整结构，第一固定带的一端设有卡扣、第一固定带的另一端连接在弹性垫的外侧，第二固定带为长度可调整结构，第二固定带的一端设有与卡扣相互匹配的插槽、第二固定带的另一端连接在弹性垫的外侧；第一固定带上的卡扣活动插接在第二固定带的插槽内形成限位圈，限位圈套在支撑柱的外围。
