20 《三维图形处理技术》在线作业3
试卷总分:100 得分:100
一、单选题(共20 道试题,共100 分)
1.实体的边界由平面多边形或空间曲面片组成。
A.正确
B.错误
答案:A
2.关于光栅扫描式图形显示器，具有这样的特点（）。
A.桢缓存和光栅显示器均是数字设备
B.不需要足够的位面和桢缓存才能反映图形的颜色和灰度
C.对于彩色光栅显示器的R.G,B三原色需要三个位面的桢缓存和三个个电子枪
D.对原色配置颜色查找颜色查找表的目的是为了提高显示的速度
答案:D
3.三维空间中，绕Z轴正向的旋转可以被看作是哪个平面内的二维旋转？
A.XOY平面
B.YOZ平面
C.ZOX平面
D.都不是。
一、填空（20分）1.一个交互性的计算机图形系统应具有计算、存储、交互、输出、输入等五方面的功能。
2.阴极射线管从结构上可以分为电子枪 、偏转系统 和 荧光屏。
3.分辨率为1024×1024的显示器，其位平面数为24，则帧缓存的字节数为3Mb 。
4.形体的定义和图形的输入输出都是在一定的坐标系下进行的，通常这些坐标系分为：建模坐标系、（用户坐标系）、（观察坐标系）、规格化设备坐标系和（设备坐标系）。
5.通常可以采用线刷子和方刷子处理线宽。
6.齐次坐标表示就是用 n+1 维向量表示n 维向量。
7.平行投影根据投影线和投影面是否垂直可以分为正投影和斜投影。
8.字符的图形表示可以分为 点阵字符 和 矢量字符 两种形式。
9.X 扫描线算法中，每次用一条扫描线进行填充，对一条扫描线填充的过程可分为4个步骤：（求交）、（排序）、（交点配对）、（区间填色）。
10.用一组型值点来指定曲线曲面的形状时，形状完全通过给定的型值点列，用该方法得到的曲线曲面称为曲线曲面的（ 拟和 ），而用控制点列来指定曲线曲面的形状时，得到的曲线曲面不一定通过控制点列，该方法称为曲线曲面的（ 逼近 ）。
11.文字裁减的策略包括字符精度 、 串精度 和 像素精度 。
12.平面几何投影根据投影中心到投影面的距离可以分为平行投影和透视投影。
13.三维形体的表示中，规则对象的表示方法有 构造实体几何法 和八叉树、BSP 树 等。
14.对一个平面图形进行基本几何变换，其中 整体比例 变换仅改变图形的大小而不改变图形形状，而 错切 变换改变图形的形状和大小，但不改变图形的平行关系和连接关系。
15.试对图1-1中自相交的多边形进行内外测试。
如果采用奇-偶规则进行测试，则P 是 外部点（内部点/外部点）；如果采用非零环绕数规则进行测试，那么P 是 内部点 （内部点/外部点）。
16.对于基本几何变换，一般有平移、旋转、反射和错切等，这些基本几何变换都是相对于（ 坐标原点 ）和（ 坐标轴 ）进行的几何变换。
学习中心/函授站_姓名学号西安电子科技大学网络与继续教育学院2020 学年上学期《机械制图》期末考试试题（综合大作业）考试说明：1、大作业试题于2020 年4 月23 日公布，2020 年4 月24 日至2020 年5 月10 日在线上传大作业答卷（一张图片对应一张A4 纸答题纸），要求拍照清晰、上传完整；2、考试必须独立完成，如发现抄袭、雷同均按零分计；3、答案须用《西安电子科技大学网络与继续教育学院标准答题纸》手写完成，要求字迹工整、卷面干净。
一、填空题（共5 题，每题6 分，共30 分）1、一条直线与V面平行、与H面、W面倾斜，这条直线是线。
侧平面在面上的投影反映实形。
2、配合尺寸为Φ42H7/g6 ,表示轴、孔配合的基本尺寸为毫米,此配合为的配合。
孔的公差等级为，基本偏差值为。
轴的基本偏差代号为。
3、零件图的内容有：（1）（2）（3）（4）。
4、装配图一般应标注以下尺寸：。
5、表面粗糙度的含义是：。
二、简答题（共2 小题，每小题15 分，共30 分）1 . 轮盘类零件一般用在什么地方？有什么作用？请写出这类零件的表达方案。
2. 轮盘类零件的技术要求是什么？。
三、综合制图题，看懂装配图，拆画夹套（2 号零件）的零件图（40 分）。
要求：1.用适当的表达方法，按1∶1 拆画出夹套（2 号零件）的零件图；2.把装配图上与该零件有关的尺寸标注到零件图中；3.在零件图中标注指定表面的表面粗糙度：ø48f6 圆柱面的Ra 值为1.6，右端面的Ra 值为6.3。
答案如下：一、填空题1、正平、W2、42、基孔制、7、0、g63、（1）一组完整的视图，包括剖视和断面；（2）完整的尺寸；（3）技术要求；（4）标题栏4、规格尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸。
5、把加工表面上具有较小间距和峰谷所组成的微观几何形状特性称为表面粗糙度。
二、简答题1.答：轮盘类零件可包括手轮、胶带轮、端盖、盘座等。

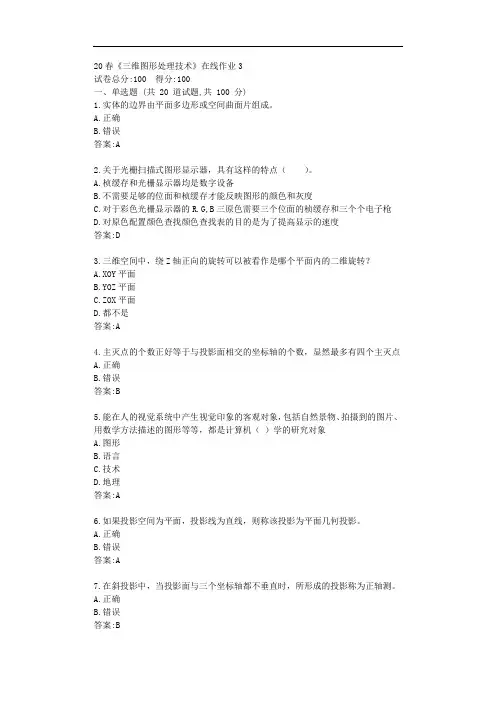

20春《三维图形处理技术》在线作业3
试卷总分:100 得分:100
一、单选题 (共 20 道试题,共 100 分)
1.实体的边界由平面多边形或空间曲面片组成。
A.正确
B.错误
答案:A
2.关于光栅扫描式图形显示器，具有这样的特点（）。
A.桢缓存和光栅显示器均是数字设备
B.不需要足够的位面和桢缓存才能反映图形的颜色和灰度
C.对于彩色光栅显示器的R.G,B三原色需要三个位面的桢缓存和三个个电子枪
D.对原色配置颜色查找颜色查找表的目的是为了提高显示的速度
答案:D
3.三维空间中，绕Z轴正向的旋转可以被看作是哪个平面内的二维旋转？
A.XOY平面
B.YOZ平面
C.ZOX平面
D.都不是
答案:A
4.主灭点的个数正好等于与投影面相交的坐标轴的个数，显然最多有四个主灭点
A.正确
B.错误
答案:B
5.能在人的视觉系统中产生视觉印象的客观对象，包括自然景物、拍摄到的图片、用数学方法描述的图形等等，都是计算机（）学的研究对象
A.图形
B.语言
C.技术
D.地理
答案:A
6.如果投影空间为平面，投影线为直线，则称该投影为平面几何投影。
A.正确
B.错误
答案:A
7.在斜投影中，当投影面与三个坐标轴都不垂直时，所形成的投影称为正轴测。
A.正确
B.错误
答案:B。
20春《三维图形处理技术》在线作业2
试卷总分:100 得分:100
一、单选题 (共 20 道试题,共 100 分)
1.存储颜色和亮度信息的相应存储器称为帧缓冲存储器，所存储的信息被称为位图。
A.正确
B.错误
答案:A
2.下列有关四叉树法表示图形的叙述，错误的是（）
A.若象限中不包含图形，用E表示
B.若象限中包含图形边界，用B表示；
C.若象限完全包含图形，用F表示
D.树高为n，则叶子数最多为8n。
答案:D
3.齐次坐标表示法用n维向量表示一个n+1维向量。
A.正确
B.错误
答案:B
4.三维空间中，图形是相对于什么作对称变换？
A.点
B.直线
C.平面
D.曲线
答案:C
5.实体的拓扑关系表示实体之间的相邻、相离、方位、相交和包含等关系。
A.正确
B.错误
答案:B
6.在透视投影中，不平行于投影平面的平行线，经过透视投影后交汇到一个点，该点称为灭点。
A.正确
B.错误
答案:A
7.当投影中心到投影面的距离为有限值时，相应的投影为平行投影。
A.正确
B.错误
答案:B。
