網線原理：
首先說一下差分方式傳輸。

所謂差分方式傳輸，就是發送端在兩條信號線上傳輸幅值相等相位相反的電信號，接收端對接受的兩條線信號作減法運算，這樣獲得幅值翻倍的信號。

其抗干擾的原理是：假如兩條信號線都受到了同樣（同相、等幅）的干擾信號，由於接受端對接受的兩條線的信號作減法運算，因此干擾信號被基本抵消，那麼怎樣才能保證兩條信號線受到的干擾信號儘量是同相、等幅的呢？辦法之一那就要將兩根線扭在一起，按照電磁學的原理分析出：可以近似地認為兩條信號線受到的干擾信號是同相、等幅的。

兩條線交在一起後，既會抵抗外界的干擾也會防止自己去干擾別人。

一般常用的就是雙絞線，雙絞線的最大傳輸距離為100米，如果要加大傳輸距離，在兩段雙絞線之間可安裝中繼器（集線器），最多可安裝４個中繼器（集線器）。

如安裝４個中繼器（集線器）連接５個網段，則最大傳輸距離可達５００ｍ局域網就是將單獨的微機或終端，利用通信線路相互連接起來，遵循一定的協議，進行資訊交換，實現資源共用。

其中，通信線路，即傳輸介質常用的有：雙絞線、同軸電纜、光纖等。

從性價比和可維護性出發，大多數局域網使用非遮罩雙絞線(UTP-Unshielded Twisted Pair)作為佈線的傳輸介質來組網
一、製作工具與材料：
在製作的過程中，我們必須要用到一些製作的輔助工具和材料。

在此，我們先為大家介紹一些這些工具和材料。

在製作的工程中，最重要的工具當然就是壓線鉗了，當然這個壓線鉗的工具不僅僅是壓線自用，鉗上還具備著很多“好本領”。

壓線鉗目前市面上有好幾種類型，而實際的功能以及操作都是大同小異，我們就以上圖的一把為例，該工具上有三處不同的功能。

在壓線鉗的最頂部的是壓線槽，壓線槽供提供了三種類型的線槽，分別為6P、8P以及4P，中間的8P槽是我們最常用到的RJ-45壓線槽，而旁邊的4P為RJ11電話線路壓線槽。

在壓線鉗8P壓線槽的背面，我們可以看到呈齒狀的模組，主要是用於把水晶頭上的8個觸點壓穩在雙絞線之上。

最前端是剝線口,刀片主要是起到切斷線材
我們局域網內組網所採用的網線，使用最為廣泛的為雙絞線（Twisted-Pair Cable；TP），雙絞線是由不同顏色的4對8芯線組成，每兩條按一定規則絞織在一起，成為一個芯線對。

作為以太局域網最基本的連接、傳輸介質，人們對雙絞網線的重視程度是不夠的，總認為它無足輕重，其實做過網路的人都知道絕對不是這樣的，相反它在一定程度上決定了整個網路性能。

這一點其實我們很容易理解，一般來說越是基礎的東西越是取著決定性的作用。

雙絞線作為網路連接的傳輸介質，將來網路上的所有資訊都需要在這樣一個通道中傳輸，因此其作用是十分重要的，如果雙絞線本身品質不好，傳輸速率受到限制，您說即使其他網路設備的性能再好，傳輸速度再高又有什麼用呢？因為雙絞線已成為整個網路傳輸速度的一個瓶頸。

它一般有遮罩（Shielded Twicted-Pair STP）與非遮罩。

合集下载

图解RJ45网线水晶头的制作方法

图解RJ45网线水晶头的制作方法

图解RJ45网线水晶头的制作方法
2009-10-12 21:55:08| 分类：计算机| 标签：|字号大中小订阅
图解RJ45网线水晶头的制作方法
RJ45网线水晶头的制作方法有两种做法标准.
TIA/EIA 568B
TIA/EIA 568A
首先将水晶头有卡的一面向下,并将插线的一端对着自己,从左至右排序.12345678 TIA/EIA-568B:1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕这种接线方法应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围TIA/EIA-568A:1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕
交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.这种网线一般用在集线器（或交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况
下。

经典教程——1000m(千兆)网线做法与拆解水晶体

经典教程——1000m(千兆)网线做法与拆解水晶体

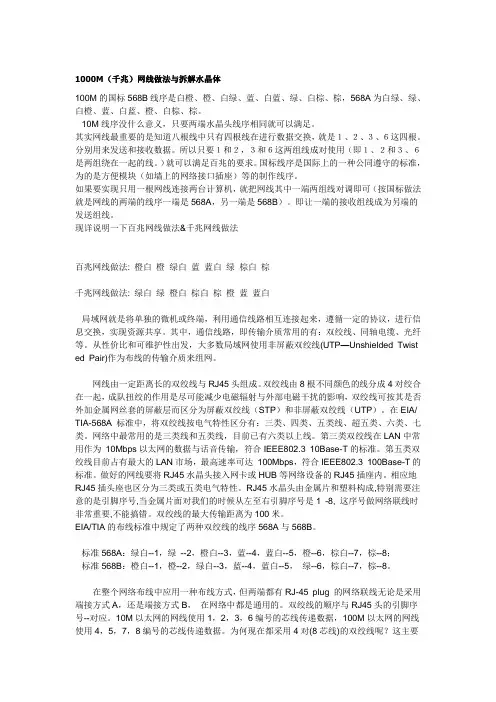

1000M（千兆）网线做法与拆解水晶体100M的国标568B线序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，568A为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

10M线序没什么意义，只要两端水晶头线序相同就可以满足。

其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。

分别用来发送和接收数据。

所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线。

）就可以满足百兆的要求。

国标线序是国际上的一种公同遵守的标准，为的是方便模块（如墙上的网络接口插座）等的制作线序。

如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是568A，另一端是568B）。

即让一端的接收组线成为另端的发送组线。

现详说明一下百兆网线做法&千兆网线做法百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twist ed Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/ TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线、超五类、六类、七类。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

网线水晶头制作过程详解(视频+图文教程)

网线水晶头制作过程详解(视频+图文教程)

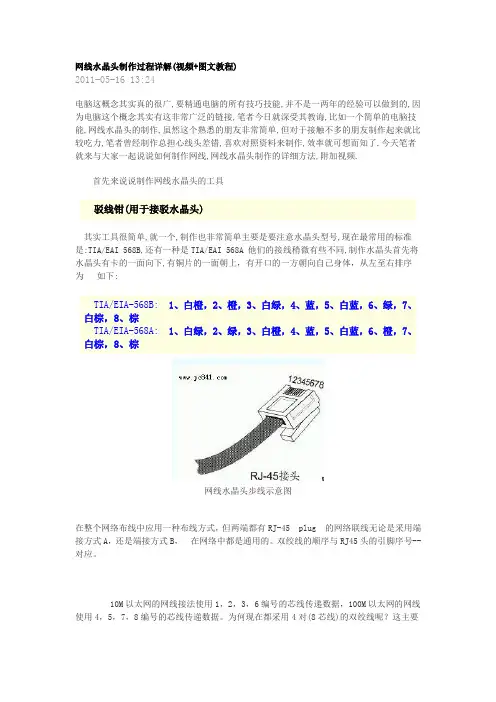

网线水晶头制作过程详解(视频+图文教程)2011-05-16 13:24电脑这概念其实真的很广,要精通电脑的所有技巧技能,并不是一两年的经验可以做到的,因为电脑这个概念其实有这非常广泛的链接,笔者今日就深受其教诲,比如一个简单的电脑技能,网线水晶头的制作,虽然这个熟悉的朋友非常简单,但对于接触不多的朋友制作起来就比较吃力,笔者曾经制作总担心线头差错,喜欢对照资料来制作,效率就可想而知了.今天笔者就来与大家一起说说如何制作网线,网线水晶头制作的详细方法,附加视频.首先来说说制作网线水晶头的工具驳线钳(用于接驳水晶头)其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准是:TIA/EAI 568B,还有一种是TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为如下:TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕网线水晶头步线示意图在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

网线水晶头接法详细图文教程

网线水晶头接法详细图文教程

网线水晶头接法详细图文教程如果你想要组件局域网的话，那么网线肯定是你少不了的东西，网线水晶头损坏时有发生。

这么个小东西想自己修一修就可以了，打开一看里面这么多线就晕了，线序是什么啊，这种情况有没有.....。

不用担心，局域网之家教您轻松制作、连接网线水晶头。

首先，在我们制作网线之前，需要准备几样工具。

1、具有8P槽的压线钳一个2、五类网线，也就是我们现在最常用的网线若干米3、RJ-45插头，也就是所谓的水晶头若干PS：理论上水晶头只需要2个，以防万一，多备一些。

网线标准线序：标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕上网只用到1 2 3 6 1.2下传 3.6上传，电话用4.5 7.8是做为电源用,有些设备要,国际标准接下来为您介绍一下网线接法，现在最常用的网线五类双绞线，它有2种接法，直通线和交叉线。

直通线：两头都是568B标准。

用于连接：PC（电脑）—————————— HUB（集线器）PC（电脑）—————————— SWITCH（交换机）PC（电脑）—————————— ROUTER（路由器）HUB（集线器）———————— HUB（集线器）的级连口SWITCH（交换机）—————— HUB（集线器）的级连口SWITCH（交换机）—————— SWITCH（交换机）级连口SWITCH（交换机）—————— ROUTER（路由器）交叉线：一头是568A，另一头是568B。

用来连接PC（电脑）——————————PC（电脑）HUB（集线器）————————HUB（集线器）SWITCH（交换机）——————SWITCH（交换机）ROUTER（路由器）——————ROUTER（路由器）补充一下,配置网络设备要用反转线简单的说！直通线就是两端线序相同的线，用于不同设备之间互连；交叉线就是两端线序不同的线，用于同种设备之间互连。
