广联达导图功能问题解答---关于CAD导不进来&部分图元丢失的情况

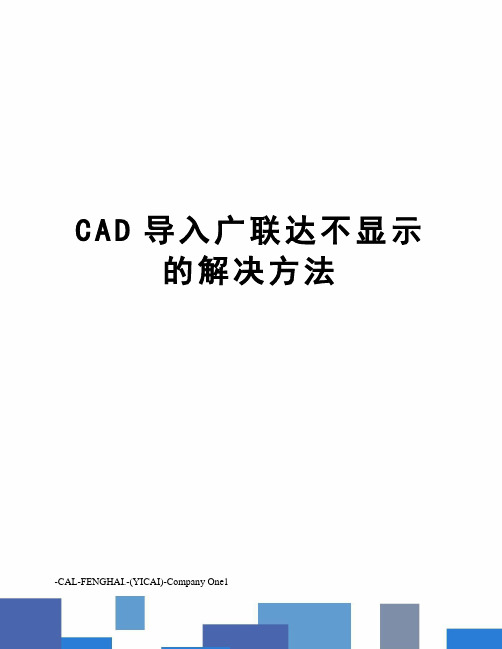

C A D导入广联达不显示的解决方法-CAL-FENGHAI.-(YICAI)-Company One11、可能是CAD图元被锁定或者被冻结了；在图层下拉框中找到这些图元，点开相应的符号保存后再次导入就可以了。

2、有可能是因为CAD图纸版本太高，采用高版本的CAD程序打开图纸，点击左上角“文件”，选择“另存为”，在弹出框中的最下面的“文件类型”里选择“AutoCAD2004/LT2004图形(*.dwg)”，再点击“保存”，这样转换为低版本后再导入。

3、有可能是因为设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。

解决办法是：用天正打开图纸，从左侧中文菜单栏的“文件布图”下采用“图形导出”或“批量转旧”功能将图纸保存为“****”格式的文件后再导入软件即可显示完整的CAD图元。

4、可能是这个CAD文件使用了别的CAD文件中的图块，首先把图纸放置于一个文件夹内，使用CAD打开图纸，在命令提示栏内输入XR，按回车键；在弹出的界面中，选择参照名，选择绑定，如果是英文版的，选择命令BIND,点击确定，推出外部参照器，保存后再次导入到软件中就可以了。

导入CAD图常见问题及解决方法一、 CAD图导入软件后，有部分图元丢失将CAD图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况： 1. 没有导入图元已被锁定或冻结。

解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。

这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。

2. 此文件为利用天正软件所创建的解决方法为：在天正或以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图”的文件，这时我们在GCL2008软件中再导入文件名带有字样的文件就可以了。

广联达CAD导图技巧常见问题总结第一篇：广联达CAD导图技巧常见问题总结CAD导图技巧你知多少？作者：广联达公司本期主题：“CAD导图技巧你知多少？”2007-11-02 我们用软件处理工程的时候如果能够获得电子CAD 图，将省去我们绘图的很多过程，既提高了效率又准确。

不过由于有些图纸的不规范等原因，我们将CAD图导入软件时并不是每次都很顺利，那么当发现电子图导不进来或者不完整时，您是放弃了，还是在努力尝试一些方法和小技巧成功将其导入呢？您如果有更好的方法、遇到过其他问题或对这些方法有什么疑义，都可以发邮件至******************.cn，我们一起探讨。

解决CAD图导入后显示小的方法？CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。

但是用CAD软件打开，就能正常显示。

这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。

解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面右上方还有一个小点，拉框选中把这个点删除就可以了。

如图。

如何解决构件与轴网错位问题？轴网已经识别完成了，开始导入下一张图纸，柱图，可是导入后发现柱的位置全部串了，与识别的轴网位置都不重合。

识别后的轴网的坐标原点与导入的图纸的坐标原点不是同一个，所以导致导入的柱位置串了。

解决办法：当轴网已经识别完后，以后再导入的CAD图，都要进行重新定位，以保证构件导入的位置的准确，点击，然后用捕捉刚导入CAD图的某一点，一般最好是图左下方的交点，然后让这个点与导入的轴网的同一位置的点重合即可。

如图正常显示的构件有时无法导入？CAD图导入软件后，可以正常显示，但是构件无法导入。

有些CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块，如果识别这样的文件，可能会失败。

因为虽然能看见墙、梁、板、柱和轴线，但是这都不是属于这个CAD文件本身的，所以读取线条数据的时候一无所获。

1、可能是CAD图元被锁定或者被冻结了；在图层下拉框中找到这些图元，点开相应的符号保存后再次导入就可以了。

2、有可能是因为CAD图纸版本太高，采用高版本的CAD程序打开图纸，点击左上角“文件”，选择“另存为”，在弹出框中的最下面的“文件类型”里选择“AutoCAD2004/LT2004图形(*.dwg)”，再点击“保存”，这样转换为低版本后再导入。

3、有可能是因为设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。

解决办法是：用天正打开图纸，从左侧中文菜单栏的“文件布图”下采用“图形导出”或“批量转旧”功能将图纸保存为“****_t3.dwg”格式的文件后再导入软件即可显示完整的CAD图元。

4、可能是这个CAD文件使用了别的CAD文件中的图块，首先把图纸放置于一个文件夹内，使用CAD打开图纸，在命令提示栏内输入XR，按回车键；在弹出的界面中，选择参照名，选择绑定，如果是英文版的，选择命令BIND,点击确定，推出外部参照器，保存后再次导入到软件中就可以了。

导入CAD图常见问题及解决方法一、 CAD图导入软件后，有部分图元丢失将CAD 图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1. 没有导入图元已被锁定或冻结。

解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。

这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。

2. 此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。

如何导入CAD图纸，导入CAD文件的操作方法如下：一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。

点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。

在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。

温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。

二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。

温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。

三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

广联达CAD导图常出现哪些问题？CAD导图功能一直是算量软件的一大亮点功能，但是很多用户使用CAD导图功能的时候往往会发现有些CAD电子图纸无法导入或导入软件后有问题，识别不全、无法计算等等，而且由于我们预算人员大多对CAD软件都不太熟悉所以这个CAD导图功能就用不起来了，发挥不了其亮点功能的作用和价值。

其实软件中CAD导图功能成功应用与两个因素有关：一是软件本身这个功能，即软件中CAD导图这个功能的控件应用。

而这个控件一般影响大的是CAD图纸的版本，如CAD有04版设计的图纸或06版设计的图纸等等。

二是CAD图纸本身。

图纸设计的是否规范，图层是否清晰，图纸的比例是否正确，是否引用外部参照等等因素都会影响CAD图的导入。

所以要想把CAD导图功能应用得更好，我们不仅要从软件功能本身出发，也要考虑到CAD图纸的设计问题。

在这里我们把经常收集到的有关CAD导图过程中的问题及解决方法整理了一下，供大家参考，以便帮助大家更好的使用CAD导图功能。

在下面的文章中分两部分内容，第一部分是解决导图过程中遇到的问题点，第二部分是提供给大家一个用户做的案例工程，大家可以参考使用CAD导图的一个整体解决流程和方法。

问题1.拿到的CAD文件中有几十张结构图或建筑图，在软件中打开会非常的慢，如何快速切分图纸？答：打开软件的“CAD调整工具”界面，在这里面打开CAD图纸文件，此时需要注意打开CAD图纸文件时需要选择“所有文件格式”，如右图；打开了CAD图纸后，拉框选择某张图纸，然后点击界面上方“文件”中的“导出选中图元”讲刚才选中的单张CAD图纸导出去（此时可以对这个单张的图纸重新命名和选择保存路径），如右图，这样就可以把很多的图纸一张一张的切分开，方便在软件中快速导入。

问题2.我们一般使用CAD图纸中的“柱平面布置图”来导工程的轴网（因为这张图相对于其它的图要简洁，容易选中轴线，且在识别完轴线后就可以马上导柱子），在识别轴网的时候，我们会先提取轴线和轴线标识，但有些图纸柱边线和轴线的标识线同图层且同颜色，导致我们在提取轴线标识时会将柱边线一起提取走，这样识别完轴网后再识别柱子时又需要重新把图导入一次，很麻烦或者说在CAD导图中经常需要反复导入某一部分CAD图形时，如何快速操作，避免重复导入CAD 图？答：在提取并识别了CAD图后，拉框选择需要再次使用的CAD 图纸内容，点击“还原CAD图元”按钮即可，如右图问题3.对于已经导入的CAD图纸，如何让软件将已经识别的图层和未识别的图层显示出来？答：按键盘上的快捷键F7可以对“已经识别的图层和未识别的图层”进行显示，勾选其显示内容就可以了。

导入CAD图常见问题及解决方法一、CAD图导入软件后，有部分图元丢失将CAD图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1.没有导入的图元已被锁定或冻结。

解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。

这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。

2.此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。

3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。

找到之后，选择绑定然后保存就可以识别了。

如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。

二、CAD图导入软件时无法导入，在预览框无法预览到图对于在GCL2008软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。

用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”－“分解”功能，把图块炸开。

CAD导图一、导入CAD图后看不见，预览窗口也看不见，但CAD 中能打开。

方法一：打开CAD图，双击鼠标混轮，此是窗口上图纸最小化，若发现除目标图以外，还有一些碎图，全部删除即可。

方法二：框选目标图，复制到时单独的文件，“指定插入点”——输入“0”——Tab键——“0”——回车键——即可复制过来——“保存”——选择低于2010的版本保存即可。

二、CAD图在导入钢筋软件时报错或死机的处理。

方法：CAD中图纸图层比较多导致软件内存溢出，关闭无用的图层。

如：家具、电器、绿化、填充等。

三、用天正软件做的图纸，且在天正软件中能打开，但导入软件后看不到图纸，或者导入后只能看到一部分图纸的处理。

原因：天正3以后的版本有加密功能，需转换成天正3版本。

方法：用天正打开图纸——点击左侧“文件布图”——“批量转旧”——确定——查看正文的命令行——若默认是天正3，则直接点回车键——默认增加文件名后缀，点回车键即可——点“批量转旧”可查看转换后的图纸文件。

四、对于引用外部参照的CAD图如何导入？（CAD打开及导入后都显示部分图纸）方法：打开CAD图纸——输入“xr”命令——查看是否引用了外部参照及引用了哪个图纸——将引用的图纸复制到目标导入图中命令——选择外部参照图——“绑定”——确定——即可取消外部参照图——重新导入即可。

五、图纸用天正在软件打开显示是完整的，而用CAD软件打开和导入软件以后显示不完整时的处理。

方法：用CAD打开图纸发现有不完整时，打开图层对话框，解冻被冻结的图层——“应用”——“保存”——重新导入即可。

六、CAD图纸实际尺寸与标注尺寸在导入后不是1：1关系。

方法：导入图纸——“工具”——“测量两点距离”——“测量已知标注的线段（4800）进行测量——测得为某数值（如46）——重新导入图纸——输入尺寸时不默认1：1，而是改填46：4800确定即可。

CAD导图中图纸加密及图元丢失等问题的处理在我们有了CAD图纸电子版的情况下，广联达CAD识别这一功能无疑是给算量工作者减轻了建模的负担，节省了大量的时间，大大提高了工作效率。

在一般情况下，我们手中的CAD图纸都能顺利地导入软件中。

但是，也有很多时候，我们在导入图纸过程中或导入图纸后出现这样或那样的问题，使我们不能顺利地开展算量工作。

在广联达新干线或其他网站上经常看到有人提出导入CAD图纸中遇到的问题和很多人给出的处理办法，网上也有很多关于处理这方面问题的文章。

但是，我们还是有很多的人经常遇到这样的问题和被这样的问题所困扰。

我在新干线上经常回答这样的问题，也有很多人通过新干线找我处理CAD图纸，本人在这方面积累了一些经验，愿与大家分享于后，希望对大家有所帮助。

导入CAD图纸中遇到的问题大致可以归纳为导入后CAD图纸显示不完整、导入后完全不显示、不能导入三类情况。

后面对这三类情况出现的原因、处理办法及操作顺序进行具体说明。

一、第一类情况：导入后CAD图纸显示不完整我们经常遇到CAD图纸很顺利地导入了软件，本以为可以进行识别了，但是，有部分图元不显示，即有些人说的部分图元丢失了。

这种情况有可能是下列三种情况之一造成的：原因一：CAD图纸中的某些图元是以块的形式绘制的，这些块就像我们算量软件中的组合构件飘窗、楼梯、阳台一样，是由多个图元组合而成的，最常见的块有室内的家具、洁具等。

块图元不能导入软件，即导入后不能正常显示或丢失。

处理办法：在CAD程序中分解（也叫炸开）需要显示的这些块，然后保存分解后的CAD图纸，再导入软件中即可正常显示全部图元了。

操作顺序：在CAD图纸中选中需要分解的块图元（图1）――在工具栏选择分解（图2或图3）或选中需要分解的块，使用快捷键进行分解。

快捷操作方式为：输入X，然后回车即可分解（大写状态下按一次回车键，小写状态下按两次回车）。

原因二：有可能是设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。

CAD导入广联达图纸处理方法CAD图纸处理方法情况一：图纸导入不显示或者显示不全，但是在CAD里显示正常1、用CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再框选图纸，在命令栏输入W（写块）按回车，保存，把保存的图纸导入软件即可。

【注：写块保存的时候注意保存的路径，方便自己找到图纸的位置。

另，如果图纸太大太多，写块的时候可以分几部分写块，相当于分割图纸】2、用天正CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再在命令栏输入TXDC(图形导出四个字的首字母)按回车，保存，把保存的图纸导入软件即可。

注：方法1和2可以结合使用。

情况二：图纸导入后显示很小，或者缩在屏幕一角这种情况在CAD中用写块功能处理图纸就好了。

原因是工程图纸的不远处有碎图元，导入软件后在三维空间中把图纸挤到一角了。

情况三：布局图图纸导入看不到用CAD打开可以看到模型后面还有这些，点开可以看到图纸，说明这些图纸是布局图。

这类图纸不用处理，直接在广联达中导入布局选择图纸之后先不要点打开，等到预览区可以看到图纸了，再在‘请选择空间’里选择模型下的图纸，比如选择Q区，再把预览视口中的每一项都添加了添加完点打开，图纸即可导入。

【注：预览视口的每一项都必须添加。

】情况四：图纸用CAD打开显示斜的这种图纸可以看到CAD的坐标显示也是斜的如果是已加载，在已加载上点鼠标右键---绑定即可如果是未加载的图纸，在下方‘找到位置’中添加未加载的图纸，再绑定即可【注：天正2014输入XR不起作用的，在工具栏---插入，如下图，就可以打开文件参照图。

】情况六：图纸加密图纸用天正CAD打开，双击图纸显示如下图：这种图纸只能联系设计要密码。

情况七：以上的方法都处理不了的时候。

可以试一下把图纸复制粘贴或者另存为。

CAD图元不能被正确识别,请处理图纸后再导入cad图纸在处理一下，将图纸在天正软件里面打开，框选图纸，命令行输入w敲回车键将图纸保存成新块，再将新块在天正软件里面打开，框选图纸，命令行输txdc将图纸保存成新块t3导进软件。

导入CAD‎图常见问题‎及解决方法‎一、CAD图导‎入软件后，有部分图元‎丢失将CAD图‎导入软件后‎，发现有部分‎图元丢失没‎有导入到软‎件中，可能有以下‎几种情况：1.没有导入图‎元已被锁定‎或冻结。

解决方法为‎：用CAD软‎件打开该文‎件，在图层下拉‎框中查找，发现如图所‎示图层的一‎些符号显示‎颜色与其他‎图层的不一‎样，表示该图层‎被锁定或冻‎结。

这个时候我‎们用鼠标点‎开相应符号‎，然后保存此‎文件，再重新导入‎到软件中就‎可以了。

2.此文件为利‎用天正软件‎所创建的解决方法为‎：在天正7.0或7.5以上版本‎中，打开此文件‎，运用“文件布图”－“图形导出”的命令，如下图所示‎，此时会将d‎w g文件转‎成TArc‎h3的文件‎，该软件会自‎动在指定的‎路径中生成‎“办公楼建筑‎电气图_t ‎3.dwg”的文件，这时我们在‎G C L20‎08软件中‎再导入文件‎名带有_t‎3.dwg字样‎的文件就可‎以了。

3.CAD文件‎使用了“外部参照”，也就是引用‎别的CAD‎文件上的图‎块解决方法：通过Aut‎o CAD“插入”菜单下的“外部参照管‎理器”来寻找它引‎用了哪些C‎A D文件的‎图块，被引用的C‎A D文件才‎是真正的可‎以读取的文‎件。

找到之后，选择绑定然‎后保存就可‎以识别了。

如下图详细‎操作步骤：一、将图A，图B置于一‎个文件夹内‎，使用CAD‎打开图A二、在命令提示‎栏内输入X‎R，按回车键三、在弹出的界‎面中，选择参照名‎，再选择绑定‎，如果是英文‎版的，选择命令B‎I ND四、在弹出的对‎话框内选择‎绑定，再点击确定‎五、最后点击确‎定，退出外部参‎照管理器经过这样处‎理的CAD‎图纸，保存后，就可以直接‎导入软件中‎了。

二、CAD图导‎入软件时无‎法导入，在预览框无‎法预览到图‎对于在GC‎L2008‎软件中导入‎C A D时，在预览框无‎法预览到图‎可能有以下‎几种情况：1. 此CAD文‎件设计时采‎用块设计导‎致的解决办法：因为CAD‎文件设计时‎采用块设计‎导致无法导‎入到软件中‎的。
