广联达图形导入方法

广联达软件CAD图形导入软件后的识别的详细步骤cad图形导入软件后的识别的详细步骤一、导入cad图：1、单击导航系统栏“cad”辨识下的，“cad草图”。

2、单击“导入cad图”按钮，在导入cad图形对话框中，选中要导入的cad图，如选上“02食堂结构”，右边出现要导入的图形。

这个图形可以放大。

3、在下面文件名栏中发生：xx结构，单击“关上”。

4、当出现“请输入原图比例”对话框，软件设置为1:1，单击“确定”。

这样xx结构的cad图就导过来了。

二、留存cad图：有时，一个工程存有多个楼层、多种构件类型的cad图在一起，为了便利导图，须要把各个楼层“单独分拆”出，这时就要逐个把必须使用的楼层图单独求出为一个单一制文件，再利用这些文件辨识。

其方法：1、单击菜单栏中的“cad识别”，再单击“导出选中的cad图形”，然后在绘图区域“拉框选择”想要导出的图。

2、单击“右键”确认，弹头出来“另存为”对话框。

3、在另存为的对话框中的“文件名”栏中，输入上“文件名”如桩基图，单击“保存”4、在插入的“提示信息”对话框时，单击“确认”，顺利完成求出留存分拆cad图的操作方式。

三、清除cad图：全部图纸导出保存后，单击“清除cad图”按钮，这时，就可把全部原来的cad图清理没了。

四、抽取分拆的cad图：1、首先切换到“基础层”，单击“导入cad图”，弹出“导入cad图形”对话框。

2、挑选“基础图”，单击“关上”，在插入的“恳请输出原图比例”对话框，软件设置为1:1，单击“确认”。

这样，基础图就表明出了。

五、轴网识别：1、页面“导航系统”条下的“cad辨识”，单击“辨识轴网”。

2、单击绘图工具栏中的“提取轴线边线”，再单击“图层设置”按钮，点击“选择相同图层的cad图元”或“选择相同顔色的cad图元”。

3、单击须要抽取的轴线。

（此过程中也可以键入或框选须要抽取的cad图元）。

a)页面“右键”证实挑选，则挑选上的轴线自动消失，并存放在“已抽取的cad图层”中。

某日从事工程造价工作者某君给我电话,说有一个困难想请我帮忙,工程图纸只有PDF格式的电子图,没有CAD格式的电子图;广联达软件目前无法导入PDF格式的电子图,而这个工程又时间比较干,假如无法导入电子图的话,那肯定是无法按时间完成这个工程图纸的算量工作了.这位老兄急得象热锅上的蚂蚁。

本人做人的原则是在别人有求于我的情况下，只要条件充许，一定要尽最大的努力帮别人。

所以无论如何也要帮这位朋友。

况且最近本人也是失业家中。

经过摸索和总结，写下这篇博文愿与造价同行共享：1、广联达软件目前不能导入PDF格式的电子图；所以第一思路要把PDF格式的电子图转为CAD格式，当然要借助软件工具了，这里介绍一种软件PDFFLY 7。

0，网上有破解版有下载。

注意转换的目标格式是DXF格式。

2、转化成DXF格式就可以导入广联达软件了，注意转成这种格式，导入广联达软件后一定要做一件事，用软件工具中查看两点实际距离是否与标注距离相符，一般情况下是不符的，所以这时必须要做一件事，设置实际尺寸与标注尺寸的设定。

如下图：3、设置好比例后，稳妥一点，可以再进行一次查看实际尺寸是否与标注尺寸相符，注意转过这种方式处理的转化格式导入广联达软件后，不能使用识别方法，只能使用我们所说的描图方法，但是不管怎么说，描图也比手工建模强多了，况且导图识别对CAD电子图要求非常严格，而现在目前情况是CAD图大多不太标准。

经过这方处理，反正我的客户朋友对我是相当满意，朋友很感激，同时我也很高兴，帮助别人快乐自己。

4、厦门永尚道建筑工程技术咨询有限公司我们拥有多名从事造价工作十年以上,现具有工程造价专业技术人员20多人.本公司结构合理，技术力量雄厚，各类专业人员配置齐全。

由一批具有注册资格并富有社会中介实践经验的专业人士组成，我们坚持”真诚、务实、高效、准确”的经营理念，坚持“以质量求生存、以信誉谋发展”的宗旨，时刻准备以一流的专业团队、扎实的专业知识和丰富的执业经验，一如既往地为广大客户提供优质、高效、多方位、全过程的咨询服务，努力创造自己的品牌和价值，为社会做出应有的贡献。

广联达导入CAD文件的操作方式详解(转自广联达)通过导入CAD文件那么能够实现快速画图并配筋，大大提高咱们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，不然不能导入。

一、导入CAD文件新建工程后（设置好计算规那么、计算设置和节点设置、楼层及各层砼标号），咱们在画图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，依照导航栏的顺序进行操作即可。

点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到寄存CAD图文件的途径并打开，导入进程当中，还需要依照CAD图纸比例的大小，设置并调整，软件默许是1:1。

在“CAD草图”状态下，还能够转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。

温馨提示：由于此刻大部份的CAD图有多个CAD图单元组成，在导入前，能够在CAD软件或CAD图形调整工具把CAD分割开来，然后再进行导入，如此能够提高CAD导入的速度。

二、导入轴网在导航栏当选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确信)，最后点击“识别轴线”，如此就能够够把轴线识别过来了。

温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽可能是轴网最完整的三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（若是已经导入了CAD图那么此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并从头定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此进程中也能够点选或框选需要提取的CAD图元，点击鼠标右键确认选择，那么选择的CAD图元自动消失，并寄存在“已提取的CAD 图层”中；第五步：点击画图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是不是准确，若是有误还能够利用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，那么提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

广联达图形算量系列教程图形GCL2013之CAD导入[本文档采用图文并茂形式详细讲解了GCL2013的主要操作步骤]2013年11月22日目录广联达图形算量 (1)广联达图形算量GCL2013识别装修表图文教程详解 (1)广联达图形算量GCL2013识别墙表 (8)广联达图形算量GCL2013识别柱表图文教程详解 (11)广联达图形算量GCL2013点选识别梁图文教程详解 (13)广联达图形算量GCL2013框选识别独立基础图文教程详解 (15)广联达图形算量GCL2013点选识别独立基础图文教程详解 (16)广联达图形算量GCL2013点选识别门窗图文教程详解 (17)广联达图形算量GCL2013点选识别柱图文教程详解 (19)广联达图形算量GCL2013提取梁边线图文教程详解 (20)广联达图形算量GCL2013自动识别板图文教程详解 (21)广联达图形算量GCL2013提取桩承台边线图文教程详解 (24)广联达图形算量GCL2013提取独立基础边线图文教程详解 (25)广联达图形算量GCL2013点选识别桩承台图文教程详解 (26)广联达图形算量GCL2013自动识别柱大样图文教程详解 (27)广联达图形算量GCL2013精确识别门窗图文教程详解 (29)广联达图形算量GCL2013CAD草图图纸管理图文教程详解 (30)广联达图形算量GCL2013自动识别梁图文教程详解 (37)广联达图形算量GCL2013提取梁边线图文教程详解 (38)广联达图形算量GCL2013识别连梁表图文教程详解 (40)广联达图形算量GCL2013提取CAD图形中板的支座线详解 (42)广联达图形算量GCL2013自动识别桩承台图文教程详解 (45)广联达图形算量GCL2013识别门窗表图文教程详解 (45)广联达图形算量GCL2013框选识别桩承台图文教程详解 (49)广联达图形算量GCL2013提取砌块墙边线图文教程详解 (50)广联达图形算量GCL2013点选识别桩图文教程详解 (52)广联达图形算量GCL2013提取混凝土墙线图文教程详解 (53)广联达图形算量GCL2013提取门窗标识图文教程详解 (58)广联达图形算量GCL2013提取柱边线图文教程详解 (59)广联达图形算量GCL2013框选识别梁图文教程详解 (61)广联达图形算量GCL2013提取梁标识图文教程详解 (62)广联达图形算量GCL2013识别墙图文教程详解 (63)广联达图形算量GCL2013框选识别门窗图文教程详解 (68)广联达图形算量GCL2013框选识别桩图文教程详解 (69)广联达图形算量GCL2013识别装修表图文教程详解使用背景：在做实际工程时，通长CAD图纸上会带有房间做法明细表，表中注明了房间的名称、位置以及房间内各种地面、墙面、踢脚、天棚、吊顶、墙裙的一系列做法名称。

广联达算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。

5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。

4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。

五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。

4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。

广联达精装软件GDQ2010导入和识别CAD图纸图文详解室内设计根据设计师和业主审美和爱好的不同产生了现代简约风格、恬淡田园风格、新中式风格、欧式古典风格等多种不同的设计风格，这就致使装修图纸中异形房间、填充、样条曲线、图例、块等的使用也要比其他类型图纸多。

而且装修施工图是按照房间内部的装修为设计主体，房间越多，图样的数量也就越多。

这就导致装修预算人员的工作非常的繁琐、工作量非常的大，精装算量软件GDQ2010的推出，通过CAD识别功能大大的提高了用户的算量效率。

但是由于图纸量大、复杂或绘制不规范，导入CAD图后，可能会出现一下三类问题： 1）导入CAD图后，发现软件中看不到图元。

2）导入CAD图后，发现部分填充图元没有导进来或者跟CAD中的形状不一样。

3）导入CAD图后，发现有部分图元没有导入这些问题是如何产生的，是否与CAD图元本身有关系，应该如何处理呢？第一类问题：导入CAD图后，发现软件中看不到图元。

可能原因一：该CAD图极远端有图元判断方法：在“CAD草图”图层点击“全屏”按钮，拉框选择绘图区域，然后查看状态栏中的图元数量，如果图元数量不为0，则说明已经导入CAD图，只不过图元距离比较远，全屏之后看不到。

处理方法：用CAD软件打开图纸，双击一下鼠标中键让CAD图全屏，删除没用的图元或者把图元移动到距离比较近的地方，保存后再导入精装算量软件就可以了。

可能原因二：该CAD图是天正图判断方法：导入的CAD图是否为天正的有两种判断方法：1）用低版本软件或是纯CAD软件，打开图纸发现有很多图元没有显示出来，如墙、柱、标注等；2）在CAD软件中，选中构件按“CTRL+1”调出属性，在“对象特性”中查看，其属性显示为建筑专业构件。

如图1中为CAD图形，对象属性为文字或者直线，图2为天正图形，对象属性为墙、门窗。

处理方法：用CAD软件另存为T3格式就可以，或者用天正软件提供的三种方法来处理此类问题：1）图形导出：只能转化当前打开的图纸为T3格式。

GCL轻松搞定导图广联达软件这几年开发的很多新功能中，我觉得导图是最有用的一个，有了这个功能以后，才真正把预算员从繁重的工程量计算中解救出来了。

相信只要会用这个功能的同行都有这个感受，但是我周围有很多同行却没用过这个功能，还有的用过觉得很麻烦也没有再用了。

希望通过我的讲解，能帮助大家更好的运用导图这个功能。

导图的顺序和我们用软件画图计算的顺序是一致的，我建议大家首先在钢筋软件里进行导图的操作，因为计算钢筋读图最细致，完成以后在图形软件里处理就比较简单了。

导图的具体步骤如下：1.导入草图打开软件，在绘图界面里，导航栏“CAD草图”→“导入CAD 图”按钮→导图。

这里要注意几点：1、图纸导入时，有一个对话框要求你输入图纸与实际尺寸的比例，很多初学者容易理解为图纸的画图比例，其实它指的是图纸尺寸与软件计算尺寸的关系，所以这个地方正常情况下应该选择1：1。

这里有一个小窍门，对想人为加大工程量的用户来说，可以在这个比例上稍作改动；2、图纸导入后，一定要把用不上的图形和文字说明删除，这样能保证识别的构件不会重复。

2.识别构件构件识别的顺序是：轴网→柱、墙等结构竖向构件→梁→板→到图形算量界面里识别建筑墙、门窗。

每个构件的操作步骤都差不多，首先在导航栏点到要识别的构件名称，然后依次选择：“提取构件边线”→“提取构件标注（名称）” →“识别构件”。

我重点说说在操作的过程中需要注意的地方：1、先说一个很好用的快捷操作，在提取边线的时候，按住“Ctrl”，鼠标左键点选构件的任一条边线，这时候所有相同颜色的边线都被选中，然后按右键确认就提取成功了；2、另外还有一个经常用的快捷键“F7”，可以设置图层的状态，经常打开这个功能除了可以检查导入的图形有没有遗漏外，还有一个很好的用途，我会在后面的内容里详细说明；如果在点选独立基础时插入点是中点，想变换插入点可以按F4键.3、导入轴网时应该选择“柱平面定位图”，尽量不要画太多的辅助轴线，个别不在轴网上的构件我们有更好的处理方法，后面会讲到的；4、矩形框架柱的识别比较简单，而薄壁柱等异形柱子，由于CAD图画法上的问题，识别起来会麻烦一点。

广联达导图操作流程1、软件能导入的文件类型：（1）CAD图纸文件(.dwg)（2）广联达算量软件导出的图纸（.gvd）2、CAD识别的构件类型（1）GGJ2013 轴线、柱（柱表、柱大样）、梁、墙（墙身表）、门窗（门窗表）、现浇板、板筋、基础（独基、承台、桩）、筏板钢筋识别连梁表、楼层表（2）GCL2013 轴线、柱（柱表、柱大样）、梁、墙、门窗（门窗表）、基础（独基、承台、桩）、装修表、识别板、识别房间、识别连梁表、楼层表3、操作流程新建工程—新建楼层（识别楼层表）--识别轴网—识别柱（柱表、柱大样）--识别墙（识别墙身表、识别连梁表）--识别梁--板（识别板、识别板筋）—基础（识别独立基础、识别承台、识别桩）4、操作步骤1）新建工程（修改工程信息、计算设置等）2）绘图界面—CAD识别（导航栏）--CAD草图—图纸管理（添加图纸）3）鼠标滚轮的操作向上推（放大）、向下推（缩小）、双击（全屏）、按住不动（拖动）4）测量两点间的距离—设置比例5）识别楼层表--（注意：识别楼层表时，前面的楼层必须是默认的，识别完后自己新建基础层的层高）6）整理图纸—手动分割—**图纸（**不必要的图纸）--定位图纸---楼层对照表（对应楼层）7）识别轴网（提取轴线边线—提取轴线标识—自动识别轴网）注意：识别标识的时候，把标识选全了8)识别柱表（一一对应、生成构件）9)识别柱（提取柱边线—提取柱标识—自动识别柱）10)识别剪力墙表（一一对应）11)识别剪力墙（提取混凝土墙边线--（提取墙标识）--识别墙）12)识别柱大样（提取柱边线—提取柱标识—提取钢筋线—自动识别柱大样）13)识别暗柱（步骤同9）（识别完后检查图元校核的钢筋信息，看看是否能与柱大样的表对应上，有些情况下需要调整）14)识别梁（提取梁边线—提取梁标注—识别梁（进行梁跨校核-修改支座））--识别梁原位标注（注意：有些梁需要自己修改属性，用画图的方式自己补画上去，进行原位标注）15)识别板（提取板标注—提取支座线—自动识别板）（如果CAD 图纸比较规范，可以多加一步提取板洞线）（注意：有洞口的自己**板洞，有些板需要自己新建，修改厚度---选中需要修改的板点右键—修改构件图元名称）16)识别板筋（提取板钢筋线—提取板钢筋标注---自动识别板筋（1、提取支座线2、自动识别板筋））（注意；板筋校核需要自己去检查一下是否正常）17)楼层—从其他楼层复制构件图元（把相同的构件图元可以直接复制给其他层，无需再识别）18)识别独立基础（1、提取独立基础边线2、提取独立基础标识3、自动识别独立基础）（注意：识别异性的独立基础，和多个单元的独立基础需要自己线定义再识别,其他的独立基础需要自己检查钢筋信息）。

广联达2024算量软件操作步骤详解1.打开软件。

在电脑桌面上找到广联达2024算量软件的快捷方式，双击打开软件。

软件启动后，会显示主界面。

2.创建工程。

在主界面的左上方，找到“新建工程”按钮，单击该按钮。

在弹出的对话框中，填写工程名称、项目地址、单位名称等信息。

然后单击“确定”按钮，完成工程的创建。

3.导入工程图纸。

在主界面的左侧导航栏中，找到“图纸列表”选项，并单击打开。

在图纸列表界面中，点击“添加”按钮。

然后选择需要导入的工程图纸文件，单击“确定”按钮，完成图纸的导入。

4.结构模型创建。

在主界面的工作区域中，找到“结构模型创建”按钮，并单击打开。

在结构模型创建界面中，选择需要创建的结构类型，例如梁、柱等。

然后根据实际情况填写结构的尺寸、材料等信息。

点击“确定”按钮，完成结构模型的创建。

5.荷载设置。

在主界面的工作区域中，找到“荷载设置”按钮，并单击打开。

在荷载设置界面中，选择需要添加的荷载类型，例如活载、恒载等。

然后根据实际需要填写荷载的数值和作用位置等信息。

点击“确定”按钮，完成荷载设置。

6.分析计算。

在主界面的工作区域中，找到“分析计算”按钮，并单击打开。

在分析计算界面中，选择需要进行的分析类型，例如静力弹性分析、动力弹性分析等。

然后点击“计算”按钮，软件将根据输入的信息进行计算，并生成计算结果。

7.结果查看。

在主界面的工作区域中，找到“结果查看”按钮，并单击打开。

在结果查看界面中，可以查看结构模型在各个荷载工况下的位移、内力、应力等结果。

可以根据需要选择不同的结果查看方式，例如图表显示、数据表格显示等。

8.报表导出。

在主界面的工作区域中，找到“报表导出”按钮，并单击打开。

在报表导出界面中，选择需要导出的报表类型，例如设计计算报表、构件配筋报表等。

然后选择导出格式和保存路径，并点击“确定”按钮，完成报表的导出。

9.结果分析。

根据导出的报表和计算结果，进行结果分析。

可以根据计算结果来评估结构的强度、稳定性等，并可以根据需要进行结构优化设计。

导入CAD图常见问题及解决方法一、CAD图导入软件后，有部分图元丢失将CAD图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1.没有导入的图元已被锁定或冻结。

解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。

这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。

2.此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。

3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。

找到之后，选择绑定然后保存就可以识别了。

如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。

二、CAD图导入软件时无法导入，在预览框无法预览到图对于在GCL2008软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。

用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”－“分解”功能，把图块炸开。

广联达软件这几年开发的很多新功能中，我觉得导图是最有用的一个，有了这个功能以后，才真正把预算员从繁重的工程量计算中解救出来了。

相信只要会用这个功能的同行都有这个感受，但是我周围有很多同行却没用过这个功能，还有的用过觉得很麻烦也没有再用了。

希望通过我的讲解，能帮助大家更好的运用导图这个功能。

导图的顺序和我们用软件画图计算的顺序是一致的，我建议大家首先在钢筋软件里进行导图的操作，因为计算钢筋读图最细致，完成以后到图形里处理的工作就比较简单了。

导图的具体步骤如下：1.导入草图打开软件，在绘图界面里，导航栏“CAD草图”→“导入CAD图”按钮→导图。

这里要注意几点：1图纸导入时，有一个对话框要求你输入图纸与实际尺寸的比例，很多初学者容易理解为图纸的画图比例，其实它指的是图纸尺寸与软件计算尺寸的关系，所以这个地方正常情况下应该选择1：1。

这里有一个小窍门，对想人为加大工程量的用户来说，可以在这个比例上稍作改动；2图纸导入后，一定要把用不上的图形和文字说明删除，这样能保证识别的构件不会重复。

2.识别构件构件识别的顺序是：轴网→柱、墙等结构竖向构件→梁→板→到图形算量界面里识别建筑墙、门窗。

每个构件的操作步骤都差不多，首先在导航栏点到要识别的构件名称，然后依次选择：“提取构件边线”→“提取构件标注（名称）”→“识别构件”。

我重点说说在操作的过程中需要注意的地方：1先说一个很好用的快捷操作，在提取边线的时候，按住“Ctrl”，鼠标左键点选构件的任一条边线，这时候所有相同颜色的边线都被选中，然后按右键确认就提取成功了；2另外还有一个经常用的快捷键“F7”，可以设置图层的状态，经常打开这个功能除了可以检查导入的图形有没有遗漏外，还有一个很好的用途，我会在后面的内容里详细说明；3导入轴网时应该选择“柱平面定位图”，尽量不要画太多的辅助轴线，个别不在轴网上的构件我们有更好的处理方法，后面会讲到的；4矩形框架柱的识别比较简单，而薄壁柱等异形柱子，由于CAD图画法上的问题，识别起来会麻烦一点。

广联达安装算量软件导图流程(总4页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March广联达安装算量软件导图流程一、准备阶段1、新建工程：2、保存3、楼层设置：模块导航栏→工程设置→楼层设置：点首层，插入楼层，建立地上层。

点基础层，插入楼层，建立地下层。

按建筑施工图立面图输入层高，核对底标高是否与图纸一致。

4、导入图纸：模块导航栏→绘图输入→CAD图管理→CAD草图工具栏→导入CAD图→导入图纸→设置比例（量取图中的尺寸，填写实际尺寸）二、识别阶段1、分割图纸：模块导航栏→CAD图管理→CAD草图→导出选中CAD图形→根据专业，框选图纸，输入图纸名称，只分割平面图、材料表2、定位图纸：分别切换楼层，导入CAD图，导入已分割的图纸，定位图纸，新建一个辅助轴网，以此辅助轴网的左下交点作为定位点，选择平面图的1轴、A轴交点移动到定位点。

3、模块导航栏→切换到给排水→管道→定义管道→定义一个管道，可以复制，修改后生成新的管道。

软件快捷操作方法和技巧1、对象捕捉工具栏→点右键→设置→交点（点击水平线、点击垂直线）→确定2、F8：三维楼层显示设置3、视图→恢复默认界面风格：可以恢复界面4、F7：CAD图层显示笔记本电脑操作方法：Fn+F75、撤销上次操作：Ctrl+Z6、ESC——取消命令7、Ctrl+3：动态观察Ctrl+Enter：俯视8、识别轴网：不建议用模块导航栏→CAD图管理→识别轴网工具栏→提取轴线边线→提取轴线标示→识别轴网→自动识别轴网提取轴线边线：按Ctrl，点轴线，右键确定。

定义构件和绘制图的命令1、F2：定义和绘图切换键定义→构件：比如公章：只有一个。

绘图→图元：比如把公章盖在纸上：可有多个。

把构件画在绘图界面，才能形成图元，广联达软件只计算图元工程量。

2、定义构件和绘制图元的方法：在定义构件和绘制图元前，首先切换楼层和构件类型。

广联达软件操作方法教学广联达软件是一款基于BIM（Building Information Modeling）技术开发的建筑设计与施工软件。

它可以实现全过程一体化的建筑设计、制图、变更、施工等多个环节，并且具有强大的三维可视化效果和数据交互功能。

下面将为您介绍广联达软件的操作方法。

第一步：安装和启动软件2.双击安装包，按照提示完成软件的安装。

3.完成安装后，双击桌面图标启动软件。

第二步：创建项目和导入模型1.打开软件后，选择“新建项目”，填写项目名称和保存路径。

2.在项目中，选择“导入模型”菜单，选择需要导入的模型文件（通常是CAD、REVIT等格式）。

3.导入并选择合适的导入参数配置，等待软件完成模型的导入和转换。

1.在软件界面的左侧面板中，选择“模型”选项卡，可以查看导入的模型。

第四步：图纸制作1.在软件界面的左侧面板中，选择“图纸”选项卡，可以进行图纸制作。

2.选择需要添加图纸的视图，在右侧面板中选择“添加视图”。

3.根据需要，调整视图显示的方式，如放大、缩小、平移或旋转视图。

4.在右侧面板中，选择“添加标注”或“添加尺寸”等选项，对图纸进行注释和标注。

5.可以在图纸中添加边框、标题栏、图例等元素，使得图纸更加完整和专业。

第五步：施工操作1.在软件界面的左侧面板中，选择“施工”选项卡，可以进行施工操作。

2.选择需要施工的构件，在右侧面板中选择“拆除”、“移动”或“新增”等选项，执行对应的施工操作。

3.根据需要，可以在施工操作中添加相关的施工计划、质量检验和安全措施等内容。

第六步：数据查询和分析1.在软件界面的左侧面板中，选择“查询”选项卡，可以进行数据查询和分析。

2.选择需要查询的构件或图纸元素，可以查看其相关属性和数据。

3.在右侧面板中，选择“分析”选项，可以对模型的结构和性能等进行分析和评估。

第七步：数据导出和共享1.在软件界面的左侧面板中，选择“导出”选项卡，可以进行数据导出和共享。

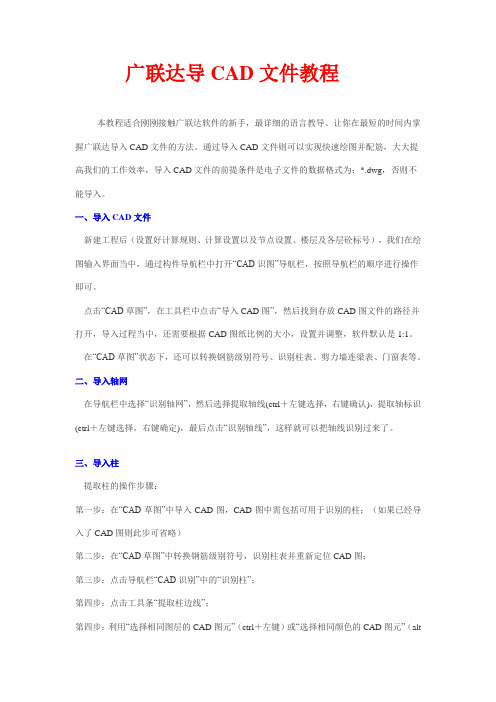

广联达导CAD文件教程本教程适合刚刚接触广联达软件的新手，最详细的语言教导、让你在最短的时间内掌握广联达导入CAD文件的方法。

通过导入CAD文件则可以实现快速绘图并配筋，大大提高我们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。

一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。

点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。

在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。

二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。

三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD 图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

广联达导入CAD文件的操作方法详解(转自广联达)通过导入CAD文件则可以实现快速绘图并配筋，大大提高我们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。

一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。

点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。

在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。

温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。

二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。

温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。

三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt ＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD 图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。

CAD如何导入进广联达中
我们在工作中可能会碰到要让CAD图形导入进广联达中，方法不难，下面是店铺带来关于CAD如何导入进广联达中的内容，希望可以让大家有所收获!
CAD导入进广联达中的方法
1.首先要建立好轴网，建好轴网后才能导图
2.点击cad识别前面的小加号，然后点击cad草图
3.点击图纸管理里面的添加图纸，选择要导入的cad图纸
4.点击图纸管理中的手动分割(没有这个选项的话点击右边的>>符号会显示出来) b、然后拉框选取正在绘制楼层的cad图纸c、选取完成后鼠标右键单击，给选取的图纸起个名字(基础平面图)，然后单击确定 d、在图纸管理下面就会出现黄色的那个已经选取的图纸
5.双击黄色的基础平面图，要使用的部分出现在显示框里 b、点击编辑栏里的设置比例 c、像测量距离一样选取一个轴线为起点，另一个轴线为终点，然后在弹出的比例调整对话框里输入图纸标注的尺寸3600
6.点击编辑栏里的定位cad图 b、拖动两个轴线的交点到已经绘制好的轴网相对应的轴线交点处 c、完成，要使用的cad图纸已导入就为。

关于广联达软件导CAD图的具体操作步骤——关于广联达软件导CAD图的具体操作步骤——简单易学2010年12月18日导入CAD电子图的一般步骤：（作者感悟：其实CAD导图操作极其简单，主要是准备工作要做好，因为现在设计院的图纸越来越变化多样，一定要将图纸分解好，总体分三大步：提取边线，提取标识，识别）1、导入CAD文件；2、提取构件的边线和标识；3、识别为GGJ10.0构件图元。

识别构件的正确操作流程为：1、先识别垂直构件(如：柱、墙)，2、识别水平构件(如：主梁、次梁)。

导入CAD电子图是分构件导入的，目前可以导入和识别的有：轴网、柱、墙、门窗洞、梁、柱表、连梁表。

导入CAD电子图的整体流程：一、图形的分解大多数设计院设计的图纸并不是一层保存一个*.DWG文件，而是把所有图均保存在一个CAD文件中，因此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。

同时图纸的规范性是影响CAD导入的主要因素，为此我们还可以通过“CAD图形调整工具”的功能来对CAD图形的字体、内容等进行编辑和修改。

二、导入CAD图形将之前分解好的图形进行导入（分解后的图形文件为*.GVD格式），也可以直接将*.DWG图形文件导入到GGJ10.0软件中。

这里需要注意的是再次导入一个CAD图形文件时，之前导入的CAD图形文件将被清除。

三、转换CAD钢筋级别符号很多CAD图纸中，我们会发现钢筋的级别标注都不太规范，或者跟软件中能识别的符号不一致（例：%0、%1、%2），为此在识别构件之前我们首先要用“转换CAD钢筋级别符号”的功能将钢筋级别转换为软件可以识别的符号。

四、识别连梁表、柱表识别连梁表、柱表的功能是直接针对CAD图中的表格进行识别并新建相关构件的。

这里需要注意的是，在CAD图纸中柱号的识别是按照柱的位置来识别的，而在软件中，柱号是在最底层位置，所以需要将柱号调整到软件中的对应位置。

同时在识别前最好新建好楼层，这样柱表中的楼层编号才不会为空。
