过电压保护

特点: 持续时间可能较长 .
2．谐振过电压 当谐振过电压发生在铁磁电感与电容组成 的电路中时，称为铁磁谐振电路，有可能 出现过电压事故。
特点:过电压持续时间较长，频率低 . 会引起电压互感器损坏和阀型避雷器爆炸。
防止措施 :电压互感器组采用V/V接线
3．操作过电压
操作过电压是指电力系统中由于操作或事 故，使设备运行状态发生改变,引起振荡， 从而产生过电压。
二.两支避雷针的保护范围 两针间距离D与针高h之间比D/h不宜大于5。
三.多支避雷针的保护范围 各相邻避雷针间保护范围的一侧最小宽度
bｘ≥０则全部面积受到保护。
第三节雷电侵入波防护
防止感应雷过电压和雷电侵入波对变电所 设备绝缘造成击穿损坏，应采取措施减少 近区雷击闪络，避免出现过分强烈的感应 雷多电压。
针或避雷线。 高压长线路空载运行时，末端电高 .
在甲设备的接线端子上标出乙设备接线端 子编号，乙设备的接线端子上标出甲设备接线端子编号
高压长线路空载运行时，末端电压高 .
一.单支避雷针的保护范围 普通阀型避雷器（适用大气过电压保护）
防止措施 :电压互感器组采用V/V接线
KS
KD
KG
例：某避雷针高20m，则该避雷针在8m的高 在中性点不接地系统中发生单相不稳定电弧接地时，可能产生过电压，一般把这种过电压称为电弧接地过电压。
4. 雷电反击过电压
雷云对电力架空线路的杆塔顶部放电，线路绝缘子有可能 产生击穿，对导线放电，这种情况称为雷电反击过电压。
5.感应雷过电压
感应雷过电压是指在电气设备（例如架空电力线路）的附 近不远处发生闪电，虽然雷电没有直接击中线路，但在导 线上会感应出大量的和雷云极性相反的束膊电荷，形成雷 电过电压。

过电压保护名词解释
过电压保护是一种用于保护电子设备免受过高电压的损坏的技术。

当电子设备接收到超过其额定电压的电压时，该设备可能会受到永久性损坏或临时性故障。

过电压保护技术可以防止这些问题的发生。

过电压保护技术有多种形式。

其中一种形式是使用过压保护器。

过压保护器是一种电子元器件，它可以在电压超出其限制时自动切断电路。

这样可以保护设备免受过电压的损害。

另一种形式是使用电压稳压器。

电压稳压器是一种电子元器件，它可以将电压稳定在设定值以下。

这种技术特别适用于需要稳定电压的设备，如计算机和其他精密设备。

还有一种形式是使用瞬变电压抑制器。

瞬变电压抑制器可以在电压瞬间变化时快速响应，并限制电压上升的幅度。

这种技术适用于瞬间电压尖峰较高的设备，如发电机或变压器。

总之，过电压保护技术可以保护设备免受过高电压的损害。

这种技术在电子设备中广泛使用，以确保设备的正常运行和延长设备的寿命。

- 1 -。

电气一次设备过电压保护措施探讨随着电气设备的普及和使用，过电压对电气设备造成的损害也越来越严重。

为了保护电气设备免受过电压的影响，人们逐渐意识到了过电压保护措施的重要性。

本文将围绕电气一次设备过电压保护措施展开探讨，旨在帮助读者了解过电压保护的相关知识，并提供有效的保护措施，以保护电气设备的安全运行。

一、过电压的危害过电压是指电压超出设备额定工作电压范围的现象，它可能是由于雷电、操作失误、设备故障等原因引起的。

过电压对电气设备造成的危害主要表现在以下几个方面：1. 设备损坏：过电压会导致电气设备内部元件的击穿，损坏设备的绝缘系统，甚至引发设备的火灾爆炸。

2. 工作不稳定：过电压会导致设备的工作不稳定，甚至直接影响设备的正常工作。

3. 缩短设备寿命：长期受到过电压的影响，会导致设备元件的老化加剧，缩短设备的使用寿命。

4. 安全隐患：过电压可能导致设备的突发故障，给人员和设备造成安全隐患。

过电压对电气设备的危害不容忽视，必须采取有效的措施进行保护。

二、过电压保护措施为了保护电气设备免受过电压的危害，需要采取相应的保护措施。

下面将从设备和系统两个方面探讨过电压的保护措施。

1. 设备保护措施（1）采用过电压保护器过电压保护器是一种能够在电压超过设定值时自动切断电路的装置，能有效保护设备免受过电压的危害。

根据使用场合和保护对象的不同，过电压保护器可以分为室内型和室外型，也可以分为全流型和分流型。

在选型时应根据实际情况进行选择，以保证其有效性。

（2）安装避雷设施针对雷电引起的过电压，可以通过安装避雷设施来进行保护。

避雷设施包括避雷针、避雷线、避雷带等，能够将雷电的过电压引导至地下，减少对设备的影响。

（3）提高设备的耐压能力通过提高设备的耐压能力，可以减少过电压对设备的影响。

包括采用高耐压等级的绝缘材料、增加设备的绝缘厚度等方法。

（1）合理设计供电系统在供电系统的设计中，应考虑到过电压对设备的影响，合理设置配电变压器、补偿设备等，以减小过电压对设备的冲击。

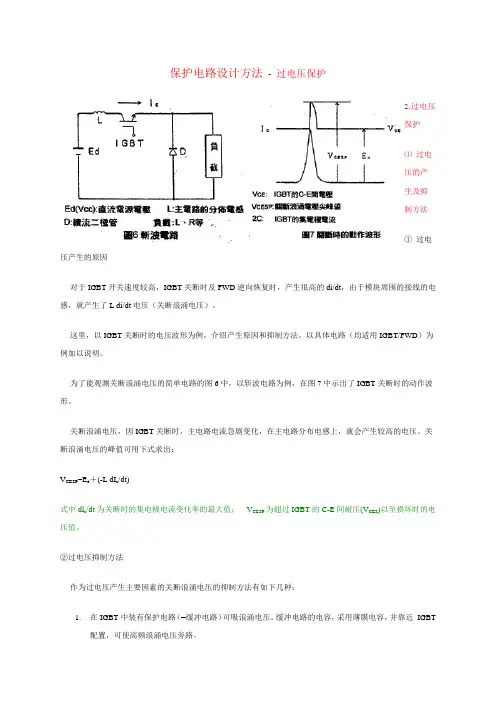

保护电路设计方法- 过电压保护2.过电压保护⑴过电压的产生及抑制方法①过电压产生的原因对于IGBT开关速度较高，IGBT关断时及FWD逆向恢复时，产生很高的di/dt，由于模块周围的接线的电感，就产生了L di/dt电压（关断浪涌电压）。

这里，以IGBT关断时的电压波形为例，介绍产生原因和抑制方法，以具体电路（均适用IGBT/FWD）为例加以说明。

为了能观测关断浪涌电压的简单电路的图6中，以斩波电路为例，在图7中示出了IGBT关断时的动作波形。

关断浪涌电压，因IGBT关断时，主电路电流急剧变化，在主电路分布电感上，就会产生较高的电压。

关断浪涌电压的峰值可用下式求出：V CESP=E d＋(-L dI c/dt)式中dl c/dt为关断时的集电极电流变化率的最大值；V CESP为超过IGBT的C-E间耐压(V CES)以至损坏时的电压值。

②过电压抑制方法作为过电压产生主要因素的关断浪涌电压的抑制方法有如下几种：1.在IGBT中装有保护电路（=缓冲电路）可吸浪涌电压。

缓冲电路的电容，采用薄膜电容，并靠近IGBT配置，可使高频浪涌电压旁路。

2.调整IGBT的驱动电路的V CE或R C，使di/dt最小。

3.尽量将电件电容靠近IGBT安装，以减小分布电感，采用低阻抗型的电容效果更佳。

4.为降低主电路及缓冲电路的分布电感，接线越短越粗越好，用铜片作接线效果更佳。

⑵缓冲电路的种类和特缓冲电路中有全部器件紧凑安装的单独缓冲电路与直流母线间整块安装缓冲电路二类。

①个别缓冲电路为个别缓冲电路的代表例子，可有如下的缓冲电路1.RC缓冲电路2.充放电形RCD缓冲电路3.放电阻止形RCD缓冲电路表3中列出了每个缓冲电路的接线图。

特点及主要用途。

表3 单块缓冲电路的接线圈特点及主电用途②整体缓冲电路作为这类缓冲电路的代表例子，有下面几种缓冲电路1.C缓冲电路2.RCD缓冲电路最近，为简化缓冲电路的设计，大多采用整体缓冲电路。
