消弧、消谐及过电压保护装置RC-DXH消弧、消谐及过电压保护装置一、产品用途我国现有的运行规程规定，对3～35kV中性点非直接接地的电网，发生接地故障时，允许继续运行两小时，如经上级有关部门批准，还可以延长。
但规程对于“单相接地故障”的概念未做明确界定，如单相接地故障为金属性接地，故障相电压降为零，其余两相的对地电压将升高至线电压U L，因而这类电网的电气设备如变压器、电压/电流互感器、断路器及电缆等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。
但是，如果单相接地故障为弧光接地，则其过电压一般为3.15～3.5倍的相电压，在这样高的过电压持续作用下，势必造成固体绝缘的积累性损伤，在健全相形成绝缘的薄弱环节，进而发展为相间短路事故。
传统观念认为，3～35kV电网属于中压配电网，此类电网中内部过电压幅值不高，所以，危及电网绝缘安全的主要因素不是内部过电压，而是大气过电压，因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压起不到限制作用。
随着电网的发展，架空线路逐步被固体绝缘的电缆线路所取代。
由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。
其中以单相弧光接地过电压最为严重。
弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。
由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力，导致避雷器爆炸。
目前国内大多采用消弧线圈补偿或自动跟踪补偿式消弧线圈接地方式解决弧光接地过电压问题，其优点是：1、降低了故障点的残流，有利于接地电弧的熄灭；2、避免了长时间燃弧而导致相间弧光短路。
3、对于金属性接地，系统可带故障运行两小时，减少了跨步电压差。
缺点是：1、容易产生串联谐振过电压和虚幻接地现象；2、放大了变压器高压侧到低压侧的传递过电压；3、使小电流选线装置灵敏度降低甚至无法选线；4、用电感电流去抵消电容电流时，对于弧光接地时的高频分量部分无法抵消，因而不能有效地限制弧光接地过电压。
消弧线圈和消弧消谐及过电压保护装置范文一、引言随着电力系统的发展，电力设备规模和电压等级不断提高，同时对设备运行的可靠性和安全性提出了更高的要求。
过电压将对电网设备和电源系统造成严重的损害，甚至会导致设备损坏或停机，给生产和生活带来严重的影响。
因此，过电压的保护成为电力系统中一个重要的研究领域。
消弧线圈和消弧消谐及过电压保护装置作为常用的过电压保护装置，在电力系统中有着广泛的应用。
二、消弧线圈消弧线圈是一种通过调整电路参数来减小或消除电流过零瞬间的过电压保护装置。
它是由一个带有磁芯的线圈和一个调节电阻组成。
消弧线圈通过将电感元件串联在电路中，使电流在达到零时产生电感电动势，从而阻止电流突变，减小或消除过电压。
消弧线圈通常通过选择合适的电感值来实现对电流突变的抑制。
在电流过零瞬间，消弧线圈产生的感应电动势与电路中的电感电势相互抵消，使电流突变减小。
消弧线圈还能阻止电压的突变，减小或消除过电压。
在电力系统中，消弧线圈常用于保护发电机、变压器等重要设备，以减小过电压对设备的损害。
消弧线圈的工作原理主要是利用电感元件在电流通过时产生的感应电动势来减小或消除电流突变。
通过选择合适的电感值和调节电阻，可以使电感电动势与电路中的电感电势相互抵消，达到抑制电流突变的目的。
消弧线圈减小或消除电流突变，从而减小或消除过电压。
三、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种能够同时实现对电流突变和谐振过电压的抑制的装置。
它是由一个消弧线圈和一个并联电容组成的。
消弧消谐及过电压保护装置通过调节电感元件的电感值和并联电容的容值来实现对电流突变和谐振过电压的控制。
在电流突变时，消弧消谐及过电压保护装置通过调节电感元件的电感值，使电感电动势与电路中的电感电势相互抵消，减小或消除电流突变。
在谐振过电压时，通过调节并联电容的容值，使电流通过消弧消谐及过电压保护装置时产生的谐振电动势与电路中的谐振电势相互抵消，减小或消除谐振过电压。
BET-XHG消弧消谐选线及过电压保护综合装置说明书目录一、产品概述 (2)二、技术参数 (3)三、型号说明 (4)四、主要元件及其作用 (4)五、工作原理及基本功能 (8)六、维护注意事项 (9)七、设计图标 (10)八、订货须知 (10)九、售后服务 (10)BET-XHG消弧消谐选线及过电压保护综合装置一、产品概述随着社会发展，电力系统的安全运行及供电的可靠性已显得越来越重要。
长期以来，我国6~66KV的配电网大多采用中性点不接地运行方式。
这种运行方式在单相接地时允许短时间带故障运行，因而大大提高了系统的供电可靠性。
但随着城乡电网的扩大及电缆出线的增多，系统对地电容电流急剧增加，单相接地后流经故障点的电流较大，电弧不易熄灭，容易产生间歇性弧光接地过电压，同时由于电磁式电压互感器铁芯饱和时容易引起谐振过电压，导致事故跳闸率明显上升。
我们公司研制开发的BET-XHG消弧消谐选线及过电压综合装置，该装置原理新颖，功能完善，自动化程度高，其在安装维护、可靠性、控制功能等方面国内领先。
快速消除接地电弧及弧光过电压、铁磁谐振，采用瞬间增大电流法准确选出接地线路。
可广泛适用于我国电力、冶金、化工、煤炭和石油等行业的3~35KV配电网中。
BET-XHG消弧消谐选线及过电压保护综合装置的主要功能本装置是利用智能控制、过电压限制技术和单相开关等组成一套自动控制系统。
采用瞬时改变系统参数和短接母线上的PT开口三角绕组，消除谐振；采用限制故障相的恢复电压幅值及恢复电压的上升速度，消除弧光接地；采用短时增大故障线路的零序电流，增加接地保护的选择性，从而准确的查找并切除故障线路。
技术先进，运行可靠。
其主要功能如下：1）替代电压互感器柜，并提供电压检测信号。
2）具有过电压保护功能，能将大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全，使因过电压引起的事故大为减少。
3）替代消弧线圈，能够快速消除间歇性弧光接地故障，抑制间歇性弧光接地过电压，防止事故的进一步扩大，降低线路的事故跳闸率。

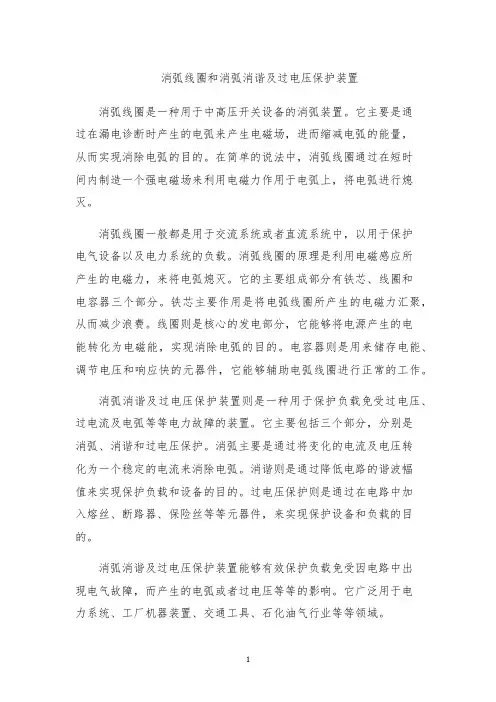

消弧线圈和消弧消谐及过电压保护装置
消弧线圈是一种用于中高压开关设备的消弧装置。
它主要是通
过在漏电诊断时产生的电弧来产生电磁场，进而缩减电弧的能量，
从而实现消除电弧的目的。
在简单的说法中，消弧线圈通过在短时
间内制造一个强电磁场来利用电磁力作用于电弧上，将电弧进行熄灭。
消弧线圈一般都是用于交流系统或者直流系统中，以用于保护
电气设备以及电力系统的负载。
消弧线圈的原理是利用电磁感应所
产生的电磁力，来将电弧熄灭。
它的主要组成部分有铁芯、线圈和
电容器三个部分。
铁芯主要作用是将电弧线圈所产生的电磁力汇聚，从而减少浪费。
线圈则是核心的发电部分，它能够将电源产生的电
能转化为电磁能，实现消除电弧的目的。
电容器则是用来储存电能、调节电压和响应快的元器件，它能够辅助电弧线圈进行正常的工作。
消弧消谐及过电压保护装置则是一种用于保护负载免受过电压、过电流及电弧等等电力故障的装置。
它主要包括三个部分，分别是
消弧、消谐和过电压保护。
消弧主要是通过将变化的电流及电压转
化为一个稳定的电流来消除电弧。
消谐则是通过降低电路的谐波幅
值来实现保护负载和设备的目的。
过电压保护则是通过在电路中加
入熔丝、断路器、保险丝等等元器件，来实现保护设备和负载的目的。
消弧消谐及过电压保护装置能够有效保护负载免受因电路中出
现电气故障，而产生的电弧或者过电压等等的影响。
它广泛用于电
力系统、工厂机器装置、交通工具、石化油气行业等等领域。
1。

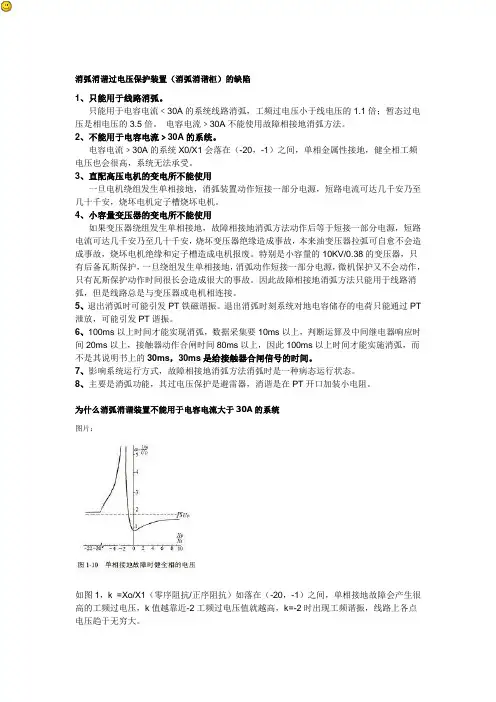

消弧消谐过电压保护装置（消弧消谐柜）的缺陷1、只能用于线路消弧。
只能用于电容电流﹤30A的系统线路消弧，工频过电压小于线电压的1.1倍；暂态过电压是相电压的3.5倍。
电容电流﹥30A不能使用故障相接地消弧方法。
2、不能用于电容电流﹥30A的系统。
电容电流﹥30A的系统X0/X1会落在（-20，-1）之间，单相金属性接地，健全相工频电压也会很高，系统无法承受。
3、直配高压电机的变电所不能使用一旦电机绕组发生单相接地，消弧装置动作短接一部分电源，短路电流可达几千安乃至几十千安，烧坏电机定子槽烧坏电机。
4、小容量变压器的变电所不能使用如果变压器绕组发生单相接地，故障相接地消弧方法动作后等于短接一部分电源，短路电流可达几千安乃至几十千安，烧坏变压器绝缘造成事故，本来油变压器拉弧可自愈不会造成事故，烧坏电机绝缘和定子槽造成电机报废。
特别是小容量的10KV/0.38的变压器，只有后备瓦斯保护，一旦绕组发生单相接地，消弧动作短接一部分电源，微机保护又不会动作，只有瓦斯保护动作时间很长会造成很大的事故。
因此故障相接地消弧方法只能用于线路消弧，但是线路总是与变压器或电机相连接。
5、退出消弧时可能引发PT铁磁谐振。
退出消弧时刻系统对地电容储存的电荷只能通过PT 泄放，可能引发PT谐振。
6、100ms以上时间才能实现消弧，数据采集要10ms以上，判断运算及中间继电器响应时间20ms以上，接触器动作合闸时间80ms以上，因此100ms以上时间才能实施消弧，而不是其说明书上的30ms，30ms是给接触器合闸信号的时间。
7、影响系统运行方式，故障相接地消弧方法消弧时是一种病态运行状态。
8、主要是消弧功能，其过电压保护是避雷器，消谐是在PT开口加装小电阻。
为什么消弧消谐装置不能用于电容电流大于30A的系统图片：如图1，k =Xo/X1（零序阻抗/正序阻抗）如落在（-20，-1）之间，单相接地故障会产生很高的工频过电压，k值越靠近-2工频过电压值就越高，k=-2时出现工频谐振，线路上各点电压趋于无穷大。
DXH消弧消谐及过电压保护器装置合肥迪生电力科技有限责任公司目录一、概述……………………………………………………………………………１二、主要技术参数……………………………………………………………………三、基本工作原理…………………………………………………………………四、主要组成及其功能…………………………………………………………五、结构外形及安装尺寸……………………………………………………………六、备注……………………………………………………………………………一、概述DXH系列消弧、消谐、选线及过电压保护装置适用于3-35kV中心点非有效接地电力系统中，主要起到限制系统弧光过电压、铁磁谐振过电压的作用，可有效提高电网运和的安全性和供电的可靠性。
我国国家标准规定，3-35kV（66kV）的电网为非直接接地电网。
我国3-35kV(含66kV)的电网大多采用中心点不接地的运行方式。
若是单相接地的金属性接地，电压/电流互感器、断路器、线路等一次侧的对地绝缘水平，都应满足长期承受线电压而不损坏的要求。
但是实际电网含大量容性负载及感性负载，发生单相接地时，若是间歇性弧光接地，此时系统中产生 3.5相电压的过电压，这高的过电压作用于电网，必然对电网内的电气设备的绝缘造成积累性损伤，绝缘薄弱环节的健康相对地绝缘一但被破坏，瞬间引发相间短路的重大事故。
我公司针对中心点不接地系统间歇性弧光的特性：随机性和高频性，研发的消弧及过电压保护装置DXH。
可靠地将有危害的间歇性弧光接地转化为无危害的金属性接地。
保护了电气设备，提高电网的安全性。
二、主要技术参数型号意义：1、额定频率(HZ):502、额定电压(KV):6 10 353、额定电流(A):31.5 63 100 160 200选型及要求1、装置的额定电压等于线路的额定电压。
2、装置的额定电流对应的持续电流不小于保护线路的最大地电流。
使用环境1、环境温度：-40℃~+60℃2、海拔高度：＜2000m3、周围不得有粉尘、煤气、烟气等具有爆炸性混合物。
2023年消弧线圈和消弧消谐及过电压保护装置消弧线圈是一种常用的电气设备，用于在高压电路中消除电弧。
消弧线圈通过在电路中产生磁场，将电弧强制熄灭，从而保护其他电气设备和操作人员的安全。
消弧线圈通常由一个绕组和一个铁心组成，绕组通过电流产生磁场，铁心则用于集中和放大磁场。
消弧线圈的工作原理主要是利用磁场的作用，将电弧中的电流转换为热量，使电弧熄灭。
当电弧发生时，电流会通过消弧线圈的绕组，产生一个磁场。
这个磁场会与电弧中的电流相互作用，使电弧受到一个力的作用，使电弧偏离电极，最终导致电弧熄灭。
消弧线圈还可以用于消除过电压，即电压突然升高到很高的值。
当发生过电压时，消弧线圈可以通过磁场的反作用力降低电压，从而保护其他电气设备不受损坏。
过电压通常是由电路中的故障引起的，如雷击、感应电压等，如果不及时消除，会对设备和电路造成严重损坏。
消弧线圈还可以用于消除电路中的谐振。
谐振是指电路中的电感和电容之间形成共振，产生高幅度的电压和电流。
谐振不仅会对设备和电路造成损坏，还会引起火灾和爆炸等安全事故。
消弧线圈通过调整电路的谐振频率，将电路从谐振状态中解脱出来，达到消除谐振的目的。
过电压保护装置是一种用于防止过电压的设备。
过电压是指电路中的电压突然升高到很高的值，可能对设备和电路造成损坏。
过电压保护装置可以通过吸收、抑制或分散过电压，达到保护设备和电路的目的。
过电压保护装置的工作原理主要是利用电阻、电容、电感等元件的特性，对过电压进行分散和吸收。
当电路中的电压升高到超过一定阈值时，过电压保护装置会自动启动，将过电压分散到地线或其他回路中，从而保护设备和电路。
过电压保护装置通常包括熔断器、放电管、放电电阻等组件。
熔断器用于在电路中过电压时断开电路，避免过电压对设备和电路造成损坏。
放电管则用于将过电压导向地线或其他回路中，将过电压分散。
总结而言，消弧线圈和过电压保护装置是两种常用的电气设备，用于保护其他电气设备和操作人员的安全。
消弧线圈和消弧消谐及过电压保护装置是现代电力系统中非常重要的设备。
它们在电力系统中起着保护设备和人员安全的作用。
本文将详细介绍消弧线圈和消弧消谐及过电压保护装置的工作原理、应用领域以及相关技术。
一、消弧线圈消弧线圈是一种用于保护电力设备的设备，在电力系统中广泛应用。
它的主要作用是将发生故障时产生的电弧消除，防止电弧引起的进一步损坏。
1. 工作原理消弧线圈通过产生额外的磁场干扰电弧的起弧过程，使电弧得到消除。
它通常由弧抑制线圈和控制线圈组成。
当故障发生时，电弧开始形成，此时通过弧抑制线圈产生强烈的磁场，干扰电弧的燃烧过程，从而使电弧失去能量，最终被熄灭。
控制线圈用于检测故障电流，并快速控制弧抑制线圈的工作。
2. 应用领域消弧线圈主要用于高压电力设备，如变压器、断路器、隔离开关等。
它能有效地保护设备免受电弧损害，提高设备的使用寿命和可靠性。
3. 技术发展随着电力系统的发展，消弧线圈的技术也在不断进步。
目前，有一些新型的消弧线圈已经出现，如共振电弧线圈、电流型消弧线圈等。
这些新技术的出现，使消弧线圈的性能和可靠性得到了进一步提高。
二、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种用于保护电力设备的先进装置。
它能够对电力系统中的谐波和过电压进行检测和处理，从而保护设备不受谐波和过电压的影响。
1. 工作原理消弧消谐及过电压保护装置通过对电力系统中的电压和电流进行采样和分析，检测电力系统中的谐波和过电压。
一旦检测到谐波和过电压，装置会立即采取相应的措施，如切断电源或调整系统参数，以保护设备免受谐波和过电压的损害。
2. 应用领域消弧消谐及过电压保护装置广泛应用于电力系统中的各种设备，如发电机、变压器、电力电子设备等。
它能够保护设备不受谐波和过电压的影响，提高设备的可靠性和安全性。
3. 技术发展随着电力系统中的电子设备和非线性负载的增加，谐波和过电压问题变得越来越严重。
消弧消谐及过电压保护装置的技术也在不断发展。
区别于金属接地，弧光接地的故障点与地之间不是直接接触，而是通过电弧接触，因而弧光接地就有了其特点：1）接地是不稳定的，随着引弧、息弧、重新燃弧……而产生很高的过电压，叫弧光过电压，是危害电力系统的一大罪魁；2）弧光接地故障通过重合闸往往可以恢复；3）弧光接地多发于中性点不接地系统中，合理配置消弧线圈可以减小零序电流从而使电弧不易建立，可以减轻或消除弧光过电压的危害。
4）中性点接地系统中也有弧光接地的问题，但由于其零序阻抗很低（接近于0），再则其故障电流很大，易形成稳定的电弧，几乎没有过电压，并且其故障电流将迅速作用于断路器跳闸，其故障时间极短，因此几乎没有过电压危害，在中性点接地系统中也就很少提起弧光接地的问题。
消弧消谐过电压保护装置装置的基本功能及特点1.能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全。
2.装置动作速度快，可在20ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压，防止事故进一步扩大，降低线路的事故跳闸率。
3.能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。
4.装置动作后，允许160A的电容电流连续通过2小时，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。
5.能够准确查找单相接地故障线路，对防止事故的进一步扩大，对减轻运行和维护人员的工作量有重要意义。
6.由装置的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。
7.本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜。
8.能够测量系统的单相接地电容电流。
9.装置设备简单，体积小，安装、调试方便，适用于变电站，同样适用于发电厂的高压厂用电系统；适用于新建站，也适用于老电站的改造。

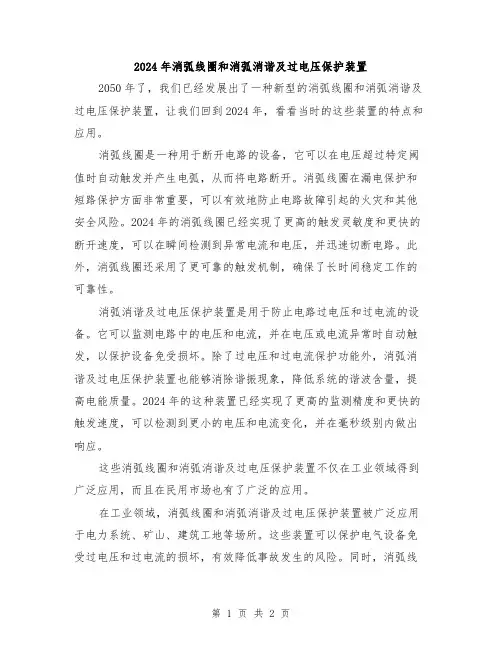

2024年消弧线圈和消弧消谐及过电压保护装置2050年了，我们已经发展出了一种新型的消弧线圈和消弧消谐及过电压保护装置，让我们回到2024年，看看当时的这些装置的特点和应用。
消弧线圈是一种用于断开电路的设备，它可以在电压超过特定阈值时自动触发并产生电弧，从而将电路断开。
消弧线圈在漏电保护和短路保护方面非常重要，可以有效地防止电路故障引起的火灾和其他安全风险。
2024年的消弧线圈已经实现了更高的触发灵敏度和更快的断开速度，可以在瞬间检测到异常电流和电压，并迅速切断电路。
此外，消弧线圈还采用了更可靠的触发机制，确保了长时间稳定工作的可靠性。
消弧消谐及过电压保护装置是用于防止电路过电压和过电流的设备。
它可以监测电路中的电压和电流，并在电压或电流异常时自动触发，以保护设备免受损坏。
除了过电压和过电流保护功能外，消弧消谐及过电压保护装置也能够消除谐振现象，降低系统的谐波含量，提高电能质量。
2024年的这种装置已经实现了更高的监测精度和更快的触发速度，可以检测到更小的电压和电流变化，并在毫秒级别内做出响应。
这些消弧线圈和消弧消谐及过电压保护装置不仅在工业领域得到广泛应用，而且在民用市场也有了广泛的应用。
在工业领域，消弧线圈和消弧消谐及过电压保护装置被广泛应用于电力系统、矿山、建筑工地等场所。
这些装置可以保护电气设备免受过电压和过电流的损坏，有效降低事故发生的风险。
同时，消弧线圈和消弧消谐及过电压保护装置还可以降低系统的谐波含量，提高电能质量，保证设备的正常运行。
在民用市场，消弧线圈和消弧消谐及过电压保护装置被广泛应用于住宅、商业和公共设施等场所。
这些装置可以保护电器设备和家庭用电安全，有效避免因电路故障引起的火灾和触电事故。
同时，消弧消谐及过电压保护装置也可以提高电能利用效率，降低能源消耗，从而实现节能减排的目标。
随着技术的不断进步，消弧线圈和消弧消谐及过电压保护装置在2024年已经取得了显著的进展。
它们的触发灵敏度、断开速度和监测精度都得到了大幅提升，使得电路的保护更加可靠和高效。
AL-XHZ系列消弧消谐及过电压保护装置一、概述传统消弧技术概述长期以来，我国3～66KV的电网大多采用中性点不接地的运行方式。
这种电网具有结构简单、投资小，供电可靠性高的优点。
该电网发生稳定单相接地故障时，系统线电压不变，只是非故障相的对地电压升高到线电压，虽然该系统中的电气设备的绝缘均可承受长期线电压的强度可以带故障运行两小时。
但是，如果系统发生的单向接地故障为间歇性弧光接地，则会在系统中产生高达3.5倍相电压峰值的过电压，如此高的过电压如果数小时作用于电网，会对电气设备的绝缘造成损伤，甚至会造成健全相对地绝缘击穿，进而发展成为相间短路事故。
在间歇性弧光接地过程中，还会形成多频段振荡回路，不仅会产生高幅值的相对地过电压，而且还可能出现高幅值相间过电压，使相间绝缘闪络，造成相间短路事故。
随着我国对城市及农村电网的大规模技术改造，城市、农村的配电网必定向电缆化发展，系统对地电容电流在逐渐增大，弧光接地过电压问题也日益严重起来。
运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性孤光接地时产生的孤光接地过电压，及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。
为了解决上述问题，不少电网在电网中性点装设消弧线圈，当系统发生单相弧光接地时，利用消弧线圈产生的感性电流对故障点电容电流进行补偿，使流经故障电流减小，从而达到自然熄弧的目的。
运行经验表明，虽然消弧线圈对抑制间歇性弧光接地过电压有一定作用，但在使用中也发现消弧线圈存在的一些问题。
1、由于电网运行方式的多样化及弧光接地点的随机性，消弧线圈要对电容电流进行有效补偿却有难度，且消弧线圈仅仅补偿了工频电容电流，而实际通过接地点的电流不仅有工频电容电流，而且包含大量的高频电流及阻性电流，严重时仅高频电流及阻性电流就可以维持电弧的持续燃烧。
2、当电网发生断线、非全向、同杆线路的电容耦合等非接地故障，使电网的不对称电压升高，可能导致消弧线圈的自动调节控制器误判电网发生接地而动作，这时将会在电网中产生很高的中性点位移电压，造成系统中一相或两相电压升高很多，以致损坏电网中的其它设备。
3、消弧线圈体积大，组件多，成本高，安装所占场地较大，运行维护复杂，而且随着电网的扩大，消弧线圈也要随之更换，不利于电网的远景规划。
目前国内电网采取经小电阻接地的方式，虽然抑制了弧光接地过电压，克服了消弧线圈存在的问题，但却牺牲了对用户供电的可靠性，一律切除故障线路而且也不能分辨出金属性或弧光接地故障类型；使并不存在弧光接地过电压危害的金属性接地故障线路也被切除，扩大了停电范围和时间。
由于加大了故障电流，对于弧光接地则加剧了故障点的烧损。
为此，我公司研制出了XHZ 消弧线圈及过电压保护装置，能将中性点非有效接地系统的相间、相地过电压限制在电网安全范围内，彻底解决了各种过电压对电网的威胁，提高了电网安全供电的可靠性。
二、型号及技术参数1、型号说明2、技术参数2.1 额定频率：50Hz2.2 额定电压：3、6、10、35（kv ）2.3 额定电流：10、16、20、31.5、50、100、160、200（A ） 三、一般使用条件1、环境温度：-30℃～+40℃；2、活泼高度不超过2000m ；3、周围不得有粉尘、煤气、烟气等爆炸性混合物。
注：特殊使用条件，订货时请注明四、装置基本工作原理1、系统发生弧光接地时，微机控制器根据传来的电压信号判断接地的相别及弧光接地类型，同时发出指令使故障相的真空接触器闭合，把系统由不稳定的弧光接地故障变为稳定的金属性接地故障，故障相的对地电压降为零，原接地故障点的弧光消失，其他两相的对地电压升高至线电压。
真空开关动作后数秒（根据接地性能不同，动作时间不同），微机ZK 令故障相的真空开关断象，说明这一接地故障是暂时性的，系统恢复正常运行；若真空开关断开后，再次出现弧光接地故障，则微机控制器ZK认定这一故障为永久性弧光接地，此时再次发出指令使故障相的真空开关闭合，ZK将按照预先设定的程序发出报警信号，告知值班人员故障发生的相别。
在真空开关接地点过程中出现的短暂过电压，由TBP进行限制。
故障相真空开关第二次闭合接地后不再分开，只有当故障线路自动或人工切除后，由中央控制室或当地给ZK发出复位指令，ZK收到复位指令后，令故障相真空开关断开，系统恢复正常运行。
2、当系统发生谐振时，微机控制器ZK在PT的开口三角绕组瞬间接入大功率的消谐电阻，利用消谐电阻破坏系统的谐振参数，消耗谐振功率，从而消除系统的谐振故障。
3、本装置配备了专用的小电流接地选项模块，该选线模块与消弧装置配五、装置的构成及各部件功能图1 消弧消谐及过电压保护装置原理图1、大容量ZnO非线性元件组成的组合式过电压保护器（TBP）是本装置第一保护元件，与目前其他各种过电压保护器相比，本元件具有保护值较低，承受暂态过电压能力较高的优点，能在后续保护装置动作前，对系统出现的高幅值弧光过电压进行有效的限制，主要用来限制大气过电压和操作过电压。
2、多功能微机控制器（ZK）本装置的技术核心元件采用美国Microchip公司新一代的PIC系列单片机，工作稳定可靠；采用先进的开关电源供电，抗干扰能力强；具有测量、显示、运算、通讯和控制功能。
它根据电压互感器PT提供的三相电压信号Ua、Ub、Uc和开口三角电压Uo瞬时的变化，判定接地的性质和接地相别，发出相应的指令控制高压真空接触器的接通和开断。
3、高压限流熔断器整个装置的后备保护器件，用来防止短路事故，具有开断迅速、开断容量大的特点。
4、阻容式过电压保护器（ZR）阻容式过电压保护器是由三相电阻电容串联组成的R—C吸收装置，用来限制、吸收系统出现的高频过电压。
当系统发生间歇性弧光接地时，在消弧接触器动作前将过电压限制在安全范围内；在消弧接触器分闸退出时，限制故障相恢复电压幅值及上升速度，使故障点不会因操作真空接触器引起过电压重燃，从而保障装置消除弧光故障的成功率。
5、分相控制的高压真空接触器分相控制的高压真空接触器是由三只操作回路相互闭锁的单相真空交流接触器组成，分别接于系统三相母线和地之间。
在系统正常时，高压真空接触器处于开断状态，不会对系统正常运行产生影响；系统发生单相弧光时，真空接触器根据微机控制器的指令分合，将故障母线直接接地，完成对弧光接地过电压的限制。
6、电压互感器（PT）用于将系统的一次电压转换为微机控制器可处理的二次电压，供检测及采样。
7、高压隔离开关（QS）用于安装和维护时的投切。
六、装置的功能及特点1、装置动作速度快，能快速消除间歇性弧光及稳定性弧光接地故障，抑制孤光接地过电压，防止事故进一步扩大，降低线路的事故跳闸率。
2、能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及设备的绝缘安全。
3、能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。
4、装置动作后，允许200A的电容电流连续通过至少2小时以上，用户可以完成转移负荷的倒闸操作之后再处理故障线路。
5、能够准确查找单相接地故障线路，对防止事故的进一步扩大，减轻运行和维护人员的工作量有重要的意义。
6、由于其限制过电压的机理与电网电流的大小无关，因而其保护性能不受电网运行方式的改变和电网扩大的影响。
7、本装置中的电压互感器可以向计量仪表和继电保护装置提供系统的电压信号，能够替代常规的PT柜。
8、能够测量系统的单相接地电容电流。
9、结构简单，体积小，安装、调试方便，适用范围广。
10、相对于消弧线圈系统而言，性价比较高。
11、选线功能，无论系统发生的是何种类型的接地故障，均能够对接地线路进行准确地选择。
七、结构、外形及安装尺寸（见图2）1柜体标准尺寸（mm）：1000×1500×2300（KYN28—12）6KV: 800×1500×230010KV：1000×1600×230035KV：1800×2500×2900也可根据用户要求，特殊生产。
装置主要包含：1.穿墙套管 2.电脑控制器 3.辅助开关 4.隔离开关5.操作手柄 6.电流互感器7.电压互感器 8. 过电压保护器 9.高压限流熔断器 10. 高压熔断器图二八、产品包装运输本产品装箱时应放置在包装箱底座上，并用螺栓紧固；柜体罩上塑料薄膜以防止运输或存储过程中灰尘或水汽浸入；电阻柜包装箱上明确标明交货地点、设备名称和运输重量等；货到后，应用叉车或吊车卸货；卸货前应加以检查，以确认运输过程中货物是否安全无损；建议采用原包装将设备运抵安装现场，以防止在运输中可能出现的损坏。
九、检验验收用户收到产品后，应立即进行检查。
1、检查装箱单各项目数量与实物是否相符。
2、检查产品的铭牌数据与定货合同是否一致。
3、检查出厂文件是否齐全。
4、检查产品外观有无磕碰、变形，内部电器部件及连接有无损坏，脱落和松劲，绝缘是否有脏物或异物等。
产品开箱检查完毕，如不立即投入运行，应妥善保存十、产品安装、试验1、本公司负责根据用户的要求进行图纸设计和参数选择，由本公司技术人员组装、调试，设备组装调试完毕后由专业检测人员检测后方能出厂。
如客户需要，我公司为客户提供现场安装及调试服务。
2、产品安装产品安装前应做好基础、接地系统、电缆沟、预埋好进出线电缆和保护管，安装时，应满足相关标准、规程规定，设备间需满足相应电压等级绝缘距离要求，同时考虑设备的通风、散热以及设备安装维护等要求。
使用叉车将设备运抵安装现场，取下固定底座的螺栓，小心开箱取出设备，拆包装时应防止损坏外壳、顶部或侧面安装的套管（如果有）；使用叉车时应注意使叉车对准底壳的角钢处，以免损坏设备底板。
本产品可安装于专用基础上或混凝土台上，水平放置。
通过柜底的螺栓孔（Φ16mm）用地脚螺栓固定在基础上，若安装于混凝土基础上，建议采用膨胀螺栓来固定。
3、投运前的检查及试验当设备可靠就位后，打开带铭牌的前柜门，检查柜内设备和接线情况，并注意以下事项：带电前所有包装材料必须从箱内取出，以避免发生火灾；仔细检查绝缘子，套管等有否破损，若发现破损件，应立即与供货商联系；检查所有电气连接，确认连接牢固可靠；所有固定螺栓是否全部紧固；还原装好柜前面板，准备投运。
十一、设备维护1、装置运行应由专人负责，操作人员应熟悉微机控制器的操作方法，每次操作应有记录。
2、设备正常工作时不需维护和检修，但在受到大的故障电流冲击后必须进行仔细检查，检查熔断器是否损坏，检查接触器触头是否接触良好，进行设备绝缘耐压试验。
十二、订货须知1、用户订购时应提供系统电压等级，最大单相接地电容电流。
