架空线路过电压保护器技术说明————————————————————————————————作者：————————————————————————————————日期：绝缘线防雷装置的应用研究技术报告南昌供电局武汉雷泰电力技术有限公司摘要本文总结国内外防止配电线路架空绝缘导线雷击断线的技术措施和装置，比较其可靠性和经济性，经试验研究、性能价格比优选和实际运行验证，提出一种适合中国国情、防止配电线路架空绝缘导线雷击断线和减少雷击跳闸概率的新技术和装置，可有效地防止架空绝缘导线雷击断线、绝缘子损坏等事故。
该装置结构简单、安装方便，技术先进、国内首创。
关键词：过电压保护架空绝缘线路key words: Over-voltage Protection Insulated overhead line1.提出问题配电网由于其绝缘水平相对较低，往往容易发生雷害事故，造成绝缘子击穿和导线烧断。
运行经验表明：配电网雷害事故约占整个电力系统雷害事故的70—80% 。
特别是近年来，城市配电网线路多采用架空绝缘电缆，雷害造成的断线事故数量相对增加，必须引起人们的高度重视。
试验研究和实际事故原因分析证实：配电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。
对于架空绝缘线路，雷电过电压闪络时，瞬间电弧电流很大但时间很短，仅在架空绝缘导线绝缘层上形成击穿孔，不会烧断导线。
但是，当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之间闪络而形成金属性短路通道，引起数千安培工频续流，电弧能量将骤增。
此时，由于架空绝缘导线绝缘层阻碍电弧在其表面滑移，高温弧根被固定在绝缘层的击穿点而在断路器动作之前烧断导线。
对于裸导线，电弧在电磁力的作用下，高温弧根沿导线表面滑移，并在工频续流烧断导线或损坏绝缘子之前引起断路器动作，切断电弧。
因此，裸导线的断线故障率明显低于架空绝缘导线。
在不切断电源的情况下有两种较为简单的灭弧方法，一是使电弧拉长，二是使电弧冷却，通常是将两种方法结合起来使用。
本研究项目根据试验研究结果，利用交流电弧电流周期性过零的特点截断电弧，提出一种用于配电网中架空绝缘线路过电压保护的实用装置。
2. 过电压保护措施借助城市中的建筑物遮蔽作用，配电线路遭受直接雷击或绕击的概率很小，约占雷害事故的10%。
配电线路上90%以上的雷电过电压闪络故障是源自于线路附近发生雷云对地放电，即感应过电压。
为了防止雷电过电压引起线路断线或绝缘子损坏，通常采用加装保护间隙或避雷器等过电压保护措施 ，本项目综合分析国内外现有的技术措施的利弊，设计出由限流元件串联放电间隙组成的线路过电压保护器。
3. 保护间隙保护间隙将电弧拉长，使电网电压不能维持电弧燃烧，是一种最简单的灭弧装置。
但是，保护间隙存在两方面缺陷：一方面，在中性点不直接接地系统中，一相保护间隙动作时，被切断的电流为电容电流，其值较小，在电弧电流过零时，间隙介质恢复绝缘强度，间隙恢复电压低于介质恢复强度，电弧熄灭，故间隙能够自行灭弧；而两相或三相发生闪络，或中性点接地情况下，流过保护间隙的工频续流为短路电流，其值很大，间隙恢复电压大于介质恢复强度，电弧重燃，故间隙不能切断雷电流之后的工频短路电流。
此时必须借助于自动重合闸配合来切断电弧，否则间隙电弧不能够自行熄灭而引起断路器动作，如图1所示。
另一方面，间隙电压扰动将影响电能质量，特别是间隙放电时，引起很陡的截波，严重威胁如变压器类有绕组的电气设备，如图2所示。
因此，保护间隙的方法逐步被淘汰。
(a) 电弧熄灭 (b) 电弧重燃（A 为重燃点）1—间隙介质恢复强度； 2—间隙恢复电压 12u t 1u tA2图1 电弧电流过零后间隙灭弧机理4.氧化锌避雷器随着氧化锌阀片的技术性能提高，氧化锌避雷器优良的保护性能已被人们接受，近年来广泛地应用于电气设备过电压保护。
避雷器的残压决定了避雷器在过电压情况下的绝缘保护水平，氧化锌避雷器5kA雷电冲击电流时的残压不大于45kV，操作冲击电流时的残压不大于30kV，陡波冲击电流时的残压不大于52kV。
相对来说，架空绝缘电缆以及配电系统中其它电气设备就更安全。
根据电力行业标准DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》中第4.2.9条、第5.3.4 a) 条规定，配电系统中采用无间隙氧化锌避雷器限制各类操作过电压、雷电过电压时，避雷器的持续运行电压和额定电压应不低于表1所列值。
表1. 无间隙氧化锌避雷器的持续运行电压和额定电压系统接地方式持续运行电压(kV)额定电压（kV）不接地3kV-20kV 1.1 Um 1.38 Um 35kV Um 1.25 Um 消弧线圈Um 1.25 Um小电阻0.8 Um Um高电阻1.1 Um 1.38 Um氧化锌避雷器的持续运行电压为：43.2kV（35kV级）、12.7kV (10kV级) ；额定电压值为：54 kV (35kV级)、17 kV (10kV级)，符合标准DT/T 620-1997规定。
上海市电力公司近几年在全市大量采用氧化锌避雷器，以抑制雷电过电压，并在《架空绝缘配电线路设计技术规范》中规定“……每隔三档（约100至150米）装设保护间隙或氧化锌避雷器……”。
上海、北京、广州、福州等大中城市市区和城郊基本上是以氧化锌避雷器为主要防止雷电过电压措施。
重要区域采用硅橡胶复合横担和氧化锌避雷器作为防止雷电过电压措施。
事实上，氧化锌避雷器保护范围较小，只能够保护附近的电气设备免受雷害，故我国架空绝缘线路雷击断线事故率依然快速增长。

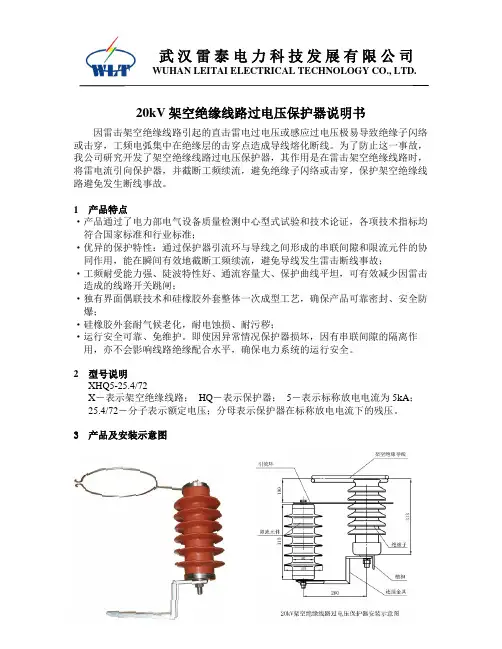

5.线路过电压保护器结合保护间隙结构简单、低成本和氧化锌避雷器保护特性好的优点，本研究项目提出一种用于城市配电网中架空绝缘线路过电压保护的线路保护器，它是由非线性电阻限流元件（氧化锌阀片）串联放电间隙组成,安装在线路绝缘子上，如图3所示。
其设计指导思想是基于：(1) 工频放电电压足够高，避免在不需保护的操作过电压下动作，延长使用寿命；(2) 冲击放电电压低，伏-秒特性平坦，具有良好的保护性能；(3) 成本低、易于安装和免维护。
其主要技术特点是当雷电过电压或其它故障原因引发绝缘导线3击穿间隙4对地闪络形成金属性电弧放电短路时，特殊设计的不锈钢引流环2将kA级工频续流直接引向氧化锌电阻非线性限流元件1，并借助于氧化锌电阻的非线性特性将正弦波形的工频续流转变成为尖顶波。
尖顶波电流在过零前有相当长的时间内电流幅值较小，同时，限流元件1的残压削减放电电压，使电弧瞬间熄灭而达到迅速截断工频续流，达到有效防止架空绝缘导线因工频续流高温而熔断（雷击断线）的目的（如图6b所示）。
3a3b图3 线路过电压保护器雷电过电压闪络后引起的工频续流流过线路保护器时，非线性电阻限流元件（氧化锌阀片，下同）利用其电压高时阻值小，电压低时阻值大的特性，将正弦波形的工频续流转变成为尖顶波，如图4所示。
尖顶波电流在过零前有相当长的时间电流幅值较小，同时，限流元件的残压削减放电电压，使电弧瞬间熄灭。
此时，串联间隙起隔离作用，保护限流元件耐受较高的过电压而不损坏。
流过线路保护器的电流可由经验公式I= (2U50– Ur) / Z计算, 式中：U50 ---线路绝缘子的50%冲击放电电压；Ur---额定雷电流下的限流元件的残压；Z-----线路波阻抗。
运行经验表明，95%以上的感应雷的放电电流小于1000安培，I >5 kA 的概率非常小，故限流元件标称放电电流值选取为5 kA能够满足保护需要。
非线性电阻限流元件的伏安特性可由公式I = k Uα描述，式中：I--- 限流元件中电流；k---与阀片的面积、高度有关的常数；U---限流元件两端的电压；α—非线性系数。
取氧化锌阀片的荷电率η=80% , 直流1mA 电压U1mA= 2800V ,压比K= 1.6, 若限流元件由N=6片阀片组成，则限流元件标称冲击电流下的残压可由公式 U5kA =K N U1mA计算得到 U5kA=27 kV, 限流元件最大允许长期工作电压可由公式Ubz=ηN U1mA计算得到Ubz=13.44kV。
根据上述理论计算结果，再附加40-125mm串联间隙的隔离效果可知：由非线性电阻限流元件串联放电间隙组成的线路保护器的性能参数满足架空绝缘电缆过电压保护要求。
3 线路过电压保护器的设计原则和技术参数选取架空绝缘线路过电压保护器安装示意图如图5所示。
安装产品排列图图5 线路过电压保护器安装示意图3.1限流元件的额定电压限流元件用于截断工频续流，因而必须认真考虑在工频过电压下流过限流元件的电流。
对于10kV 系统，工频过电压一般不超过1.1√3p.u.。
我们把10kV 系统用的保护器额定电压定为12.7kV ，限流元件直流1mA 参考电压应大于18kV 。
这样在13.2kV 工频过电压作用下，如果忽略串联间隙对于工频续流的影响，理论上流过避雷器的工频续流为0.1A ，计算结果表明限流元件完全能够很好地切断工频续流。
3.2 限流元件通流能力估算府侧引流环横 担绝缘子绝缘导线 限流元件连接件按照DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》推荐，我国一般地区雷电流幅值超过I的概率为P=10（-I/88）。
雷电流可能达到的幅值与地域、时间跨度相关。
从产品的雷击损坏事故来看，地域范围并不重要，可以忽略不计；至于时间跨度，应该考虑产品预期寿命周期，20年是一个大家可以接受的时间。
按DL/T 620-1997的推荐，对于雷暴日T d=40的地区，每100km、每年的雷击次数N L=0.28×4h(h为架空线的平均高度，m，10kV 线路h=10m)，则雷电流幅值超过I的雷击次数N1=1.12h×10（-I/88），时间跨度20年、每100km的雷击次数为N2=224×10（-I/88），以基杆间距为50m计算，则每基杆、20年的时间跨度，雷电过电压超过U的次数为N=0.112×10（-I/88）。
由此可以计算，10000基杆、20年的时间内，雷电流超过200kA的次数为6次，考虑到配电线路一般位于市区，周围有高大的建筑物和树木的屏蔽作用，可能的雷击次数一定大大小于6次，但从严考虑仍以6次计。
虽然感应雷电流幅值为200kA，但流过保护器的雷电流极少，按规程选择接地电阻30Ω，使用EMTP暂态计算程序，模拟计算结果为流过保护器的雷电流幅值不超过16kA。
我们选用D3阀片，它能承受2次65kA的大电流冲击，若设计目标仅考虑200kA及以下的安全性，那么每基杆都安装保护器、20年内，保护器的雷击损坏率约为6/10000，其安全裕度是很大的。
若每间隔一基杆安装一组保护器，则保护器的雷击损坏率为1.2‰。
