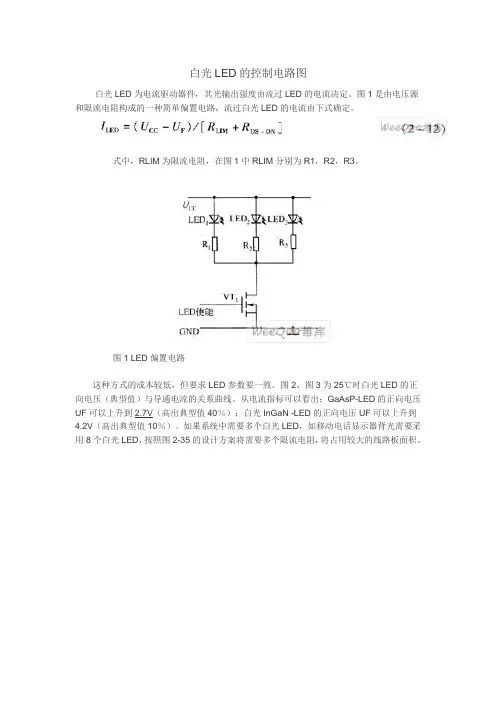

白光LED的控制电路图白光LED为电流驱动器件，其光输出强度由流过LED的电流决定。
图1是由电压源和限流电阻构成的一种简单偏置电路，流过白光LED的电流由下式确定。
式中，RLIM为限流电阻，在图1中RLIM分别为R1，R2，R3。
图1 LED偏置电路这种方式的成本较低，但要求LED参数要一致。
图2、图3为25℃时白光LED的正向电压（典型值）与导通电流的关系曲线。
从电流指标可以看出：GaAsP-LED的正向电压UF可以上升到2.7V（高出典型值40％）；白光InGaN -LED的正向电压UF可以上升到4.2V（高出典型值10％）。
如果系统中需要多个白光LED，如移动电话显示器背光需要采用8个白光LED，按照图2-35的设计方案将需要多个限流电阻，将占用较大的线路板面积。
图2 LED偏置电路图3 典型InGaN的正向电压与正向电流的对应关系如果将Ucc增大到UF的10倍以上则可以减少受UF变化的影响，但耗电较大，不符合电池供电电子设各的需求。
对于采用单节锂离子电池供电的电子设备，锂离子电池电压的变化范围为3～4.2V。
如果白光LED的偏置电路只是简单地由锂离子电池和限流电阻组成，则输出亮度将会产生明显的变化。
合理的方案应该是采用电流偏置电路。
（1）电流偏置电路电流偏置电路实际上是用1个电流源为白光LED提供偏置。
如果电流源具有足够的动态范围，则这种偏置方式将不受UF变化的影响。
图4为电流偏置方案的原理框图。
该电路将图1中的限流电阻用电流源替代了。
LED的光输出强度与电源和正向电压无关，只要有足够的电源电压为电流源和LED提供偏置即可。
图4中的VT1为使能控制开关。
图4 用电流源为LED提供偏置MAX1916为专用白光LED驱动IC，MAX1916提供了一种先进的白光LED电流偏置电路。
MAX1916在微型50723封装内集成了3组电流源，流过RSET的电流镜像到了3个输出端，如图5所示。
电路中的几个相同的MOSFET具有相同的栅源电源，因此它们的沟道电流相同，电流的大小由镜电流ISET决定。

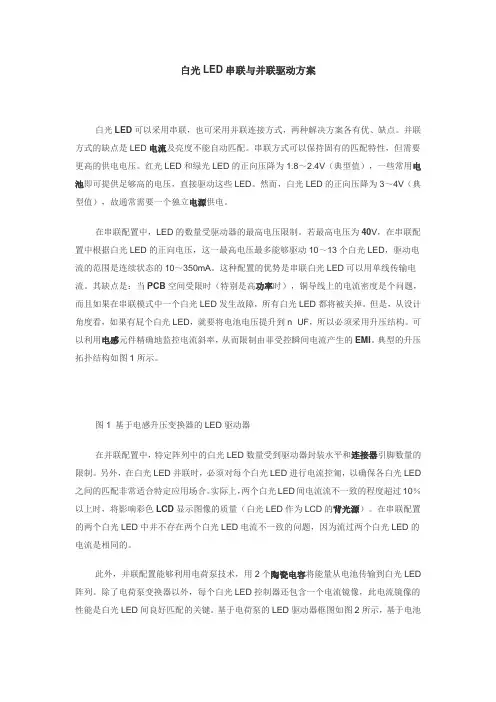

白光LED串联与并联驱动方案白光LED可以采用串联，也可采用并联连接方式，两种解决方案各有优、缺点。
并联方式的缺点是LED电流及亮度不能自动匹配。
串联方式可以保持固有的匹配特性，但需要更高的供电电压。
红光LED和绿光LED的正向压降为1.8～2.4V（典型值），一些常用电池即可提供足够高的电压，直接驱动这些LED。
然而，白光LED的正向压降为3～4V（典型值），故通常需要一个独立电源供电。
在串联配置中，LED的数量受驱动器的最高电压限制。
若最高电压为40V，在串联配置中根据白光LED的正向电压，这一最高电压最多能够驱动10～13个白光LED，驱动电流的范围是连续状态的10～350mA。
这种配置的优势是串联白光LED可以用单线传输电流。
其缺点是：当PCB空间受限时（特别是高功率时），铜导线上的电流密度是个问题，而且如果在串联模式中一个白光LED发生故障，所有白光LED都将被关掉。
但是，从设计角度看，如果有屁个白光LED，就要将电池电压提升到n×UF，所以必须采用升压结构。
可以利用电感元件精确地监控电流斜率，从而限制由菲受控瞬间电流产生的EMI。
典型的升压拓扑结构如图1所示。
图1 基于电感升压变换器的LED驱动器在并联配置中，特定阵列中的白光LED数量受到驱动器封装水平和连接器引脚数量的限制。
另外，在白光LED并联时，必须对每个白光LED进行电流控匍，以确保各白光LED 之间的匹配非常适合特定应用场合。
实际上，两个白光LED间电流流不一致的程度超过10％以上时，将影响彩色LCD显示图像的质量（白光LED作为LCD的背光源）。
在串联配置的两个白光LED中并不存在两个白光LED电流不一致的问题，因为流过两个白光LED的电流是相同的。
此外，并联配置能够利用电荷泵技术，用2个陶瓷电容将能量从电池传输到白光LED 阵列。
除了电荷泵变换器以外，每个白光LED控制器还包含一个电流镜像，此电流镜像的性能是白光LED间良好匹配的关键。
编号：__________基于LED白光照明模组驱动电路设计方案（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日由于当前温室效应和能源危机的影响，使得人们对节能技术越来越关注。
LED照明具有节能、寿命长等优点，LED 照明技术作为新型绿色照明技术，目前的应用日趋广泛。
LED 的白光照明通常是使用蓝、绿、红三原色多芯片LED模组构成，由于这种LED模组中每种LED芯片的老化特性不同，因此色温会随着时间和温度而发生变化。
这就给白光LED的使用带来了限制。
1 白光LED模组的驱动对于传统光源的驱动方式丽青，大都是以恒定电压的形式存在，这就使得传统光源的驱动十分简单。
在线性范围内，LED的发光强度与其驱动电流及正向压降成正比，并随着温度而变化，这就需要恒定的电流来驱动LED。
除此之外。
白光LED模块有一个重要的指标，就是色温。
色温以温度K来表示，某光源与黑体的颜色相同时，就把黑体当时的温度称为该光源的色温。
白光LED色温取决于所发出的白光中3种色彩成分的构成比例。
为了调节白光LED模组光源的色温，就需要对白光LED 模组里中的蓝、绿、红3个LED芯片的驱动电流进行单独控制，就需要3个独立的恒流驱动电路。
目前，恒流驱动电路一般都采用开关模式的PWM控制器来实现，其驱动电流的调节主要分为模拟调节方式和PWM调节方式。
模拟调节方式是利用PWM控制器来对驱动电流进行调节，以稳定LED的驱动电流，得到稳定的输出光强。
由于通常PWM控制器的反馈控制信号是一个电压值，所以模拟调节是利用一个测量电阻对输出驱动电流进行采样，并将其转换为反馈电压信号，通过PWM控制器对反馈电压的稳定，从而达到稳定输出驱动电流的目的，电路原理图如图1所示。
使用模拟方式调节输出电流来调节LED输出光强的方法存在一个很大的问题：由于LED的输出波长会随着LED的驱动电流改变而发生变化，这样在不同的输出光强下，白光LED 模组的色温就会发生变化。
