PLC控制水塔液位及温度控制程序设计
一:设计目的:
1、用PLC构成水塔液位和温度的自动控制系统。
2、了解PLC在实际生活中的应用。
二:控制要求:
(1)闭合水池低液位开关,驱动电磁阀打开,开始进水同时进行加热和搅拌,使水受热均匀,当水位到达水池高液位时,停止加水,但还可以加热,直到加热到温度为20度到30度之间为止,同时驱动蜂鸣器发出声音提醒。
(2)在蜂鸣器提醒的期间可以打开水塔低液位开关,启动抽水电机向水塔抽水并同时停止加热和搅拌。
直到到达水塔的高液位停止抽水。
三:设计参考:
1、输入:
2、输出:
X1 水塔高液位控制开关S1 Y0 电磁阀
X2 水塔低液位控制开关S2 Y1 抽水电动机
X3 水池高液位控制开关S3 Y2 加热器
X4 水池低液位控制开关S4 Y3 搅拌器
C5 温度传感器S5 Y4 蜂鸣器
四:设计流程图为:
五:水塔控制示意图:
六:硬件连接图如下:
七:由以上的分析可得梯形图如下:
八:从上梯形图可以看出,闭合X4后,一直进行加水并加热,直到水池充满,当热量到达20到30度之间蜂鸣器开始提醒,这之间可以打开水塔的低液位的开关,此时抽水机工作,关闭加热和搅拌,直到到达水塔高液位,整个系统停止工作。
水塔水位plc自动控制用plc控制水位的自动控制原理水塔水位自动控制一、实验目的用PLC 构成水塔水位自动控制系统二、实验设备1)Dais-__ 可编程控制模拟实验仪2)计算机3)连接导线一套三、实验内容1、控制要求:当水塔水位低于水位界(S4 为ON 表示)时,电磁阀Y 打开,于是进水(S4 为OFF 表示水池水位高于水池低水界),当水池水位高于水池低水界(S3 为ON 表示),电磁阀Y 关闭。
1)I/O 分配表:输入输出SB4:X2 L2:Y1SB3:X32)输入下图的梯形图。
3)调试并运行程序,观察结果。
2、控制要求:当水池水位低于SB4 所指示的位置时,启动SB4 按钮,L2 所指示的电机工作,水池进水。
当水池水位达到SB3 所指示的位置时,启动SB3 按钮,使L2 所指示的电机关闭,停止进水;当水塔水位低于SB2 所指示的位置时,启动SB2 按钮,L1 所指示的电机工作,开始水塔进水。
当水塔水位达到SB1 所指示的位置时,启动SB1 按钮,使L1 所指示的电机停止工作。
1)I/O 分配表:输入输出SB1:X0 L1:Y0SB2:X1 L2:Y1SB3:X2SB4:X32)输入下图的梯形图。
用plc控制水位的自动控制原理3)调试并运行程序,观察结果。
四、编程练习1)当水池水位低于水位界时(S4 为ON),电磁阀Y 打开进水(S4 为OFF 表示水池水位高于水池低水界)。
当水位高于水池高水位界(S3 为ON 表示),阀门关闭。
当S4 为OFF 时,且水塔水位低于水塔低位界时,S2 为ON,电动机M 运转,开始抽水。
当水塔水位高于水塔高水位界时,电动机M 停止。
根据上述控制要求编制水塔水位自动控制程序,并上机调试运行。
2)当水池水位低于水位界时(S4 为ON 表示),电磁阀Y 打开进水(Y 为ON)定时器开始定时,2S 以后,如果S4 还不为OFF,那么阀Y 指示灯闪烁,表示阀Y 没有进水,出现故障,S3 为ON 后,阀Y 关闭(Y 为OFF)。

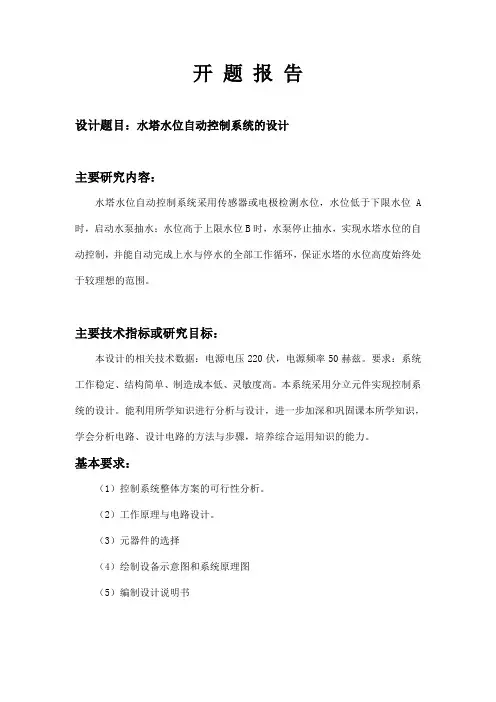

开题报告设计题目:水塔水位自动控制系统的设计主要研究内容:水塔水位自动控制系统采用传感器或电极检测水位,水位低于下限水位A 时,启动水泵抽水;水位高于上限水位B时,水泵停止抽水,实现水塔水位的自动控制,并能自动完成上水与停水的全部工作循环,保证水塔的水位高度始终处于较理想的范围。
主要技术指标或研究目标:本设计的相关技术数据:电源电压220伏,电源频率50赫兹。
要求:系统工作稳定、结构简单、制造成本低、灵敏度高。
本系统采用分立元件实现控制系统的设计。
能利用所学知识进行分析与设计,进一步加深和巩固课本所学知识,学会分析电路、设计电路的方法与步骤,培养综合运用知识的能力。
基本要求:(1)控制系统整体方案的可行性分析。
(2)工作原理与电路设计。
(3)元器件的选择(4)绘制设备示意图和系统原理图(5)编制设计说明书摘要在工农业生产过程中,经常需要对水位进行测量和控制。
水位控制在日常生活中应用也相当广泛,比如水塔、地下水、水电站等情况下的水位控制。
而水位检测可以有很多种实现方法,如机械控制、逻辑电路控制、机电控制等。
本文采用分立元件实现控制系统的设计,在水箱上安装一个自动检测水位装置,利用水的导电性,连续的全天候的测量水位的变化,把测量的水位变化转换成相应的电信号,由逻辑电路进行处理,完成相应的动作,使水位保持在适当的位置。
关键词水位控制分立式元件控制目录1引言 (1)2系统方案 (2)2.1 概述 (2)2.2 系统组成 (3)2.2.1系统工作原理框图 (3)2.2.2功能原理 (3)3单元电路设计 (4)3.1系统电源电路设计 (4)3.1.1三端集成稳压器的介绍 (4)3.1.2电源电路工作过程 (6)3.2液位传感器电路设计 (6)3.3报警显示电路设计 (7)4系统电路设计 (8)4.1系统主干电路 (8)4.2系统手动电路 (9)4.3系统自动电路 (9)5系统运行总体过程 (12)6元件清单 (13)附录 (18)总结 (19)参考文献 (20)致谢 (21)1.引言随着我国经济和科学技术的飞速发展,我国各个领域的现代化建设都取得可喜的成果:尤其在中国的广大城市中,可以说现代化的进程已经赶上了发达国家,这一点是我们华夏儿女几代人的梦想。
