BMS电池管理系统资料

”i” 代表集成
i‐BMS电池管理系统
• 简单连接；
• 在一个小时内 可以完成所有 的安装；
• 除了电池及充 电机之外不需 要其它部件；
• 完美替代铅酸 电池。
i‐BMS 实际连接
• BMS连接充电器 及方型电池组；
• 专用连接电缆可 用于简化安全连 接。
电芯及连接配件
专用连接附件: • 配备保险丝的线束可以
直联电芯； • 低阻抗的电池连接头； 特色 • 安全安装； • 减少费用； • 减少实施时间； • 提高系统级安全性。
BMS 通用部件
通讯接口
电池组
电压和电 流
3 微处理器
2
1
电芯电压监控和均衡 充电控制器
I/O 4 开关控制
温度监测
-
+
80% 80% 80% 80% 80% 80% 80% 80% 80% SoC SoC SoC SoC SoC SoC SoC SoC SoC
BMS 监控每一块电芯和处理各种严重情况：
• 电压监控以避免过充电或过放电。
• 电流监测以避免过流或短路。
• 温度监控以防止损伤电池或延长电池寿命。
处理措施实例：
• 减小负载(如：降低速度)或断开负载输出。 • 断开充电机和电池之间的连接。 • 启动冷却装置（如：开启风扇）。
CONFIDENTIA7L
集成单机版BMS(i‐BMS) • 电压范围12‐72V • 内置式功率电源 • RS232 通讯方式 • 故障分析与诊断软件 • 即插即用
可扩展，模块化BMS (s‐BMS) • 最高电压可达到600V • RS232 和CAN总线通讯方式 • 故障分析与诊断软件 • 2 种硬件配置
3

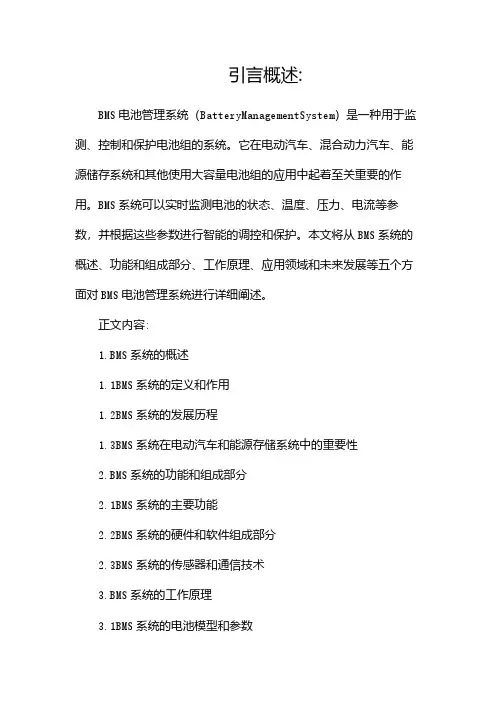

引言概述:BMS电池管理系统（BatteryManagementSystem）是一种用于监测、控制和保护电池组的系统。

它在电动汽车、混合动力汽车、能源储存系统和其他使用大容量电池组的应用中起着至关重要的作用。

BMS系统可以实时监测电池的状态、温度、压力、电流等参数，并根据这些参数进行智能的调控和保护。

本文将从BMS系统的概述、功能和组成部分、工作原理、应用领域和未来发展等五个方面对BMS电池管理系统进行详细阐述。

正文内容:1.BMS系统的概述1.1BMS系统的定义和作用1.2BMS系统的发展历程1.3BMS系统在电动汽车和能源存储系统中的重要性2.BMS系统的功能和组成部分2.1BMS系统的主要功能2.2BMS系统的硬件和软件组成部分2.3BMS系统的传感器和通信技术3.BMS系统的工作原理3.1BMS系统的电池模型和参数3.2BMS系统的数据采集和处理3.3BMS系统的状态估计和预测3.4BMS系统的智能控制和保护策略4.BMS系统的应用领域4.1BMS系统在电动汽车中的应用4.2BMS系统在能源储存系统中的应用4.3BMS系统在航空航天领域中的应用5.BMS系统的未来发展5.1BMS系统的发展趋势5.2BMS系统的挑战和解决方案5.3BMS系统与新能源技术的融合总结:BMS电池管理系统作为电动汽车和能源储存系统等应用领域的重要组成部分，其功能和作用不可忽视。

通过对电池状态、温度、压力和电流等参数的实时监测和控制，BMS系统可以提高电池组的性能、安全性和寿命。

BMS系统的发展前景广阔，未来随着新能源技术的不断发展和应用，BMS系统将进一步完善和智能化。

BMS系统的发展还面临一些挑战，如高温环境下的电池管理、大容量电池组的均衡和故障诊断等问题。

为解决这些问题，需要进一步提高BMS系统的硬件和软件技术，并与新能源技术进行深度融合，实现更加智能和高效的电池管理。

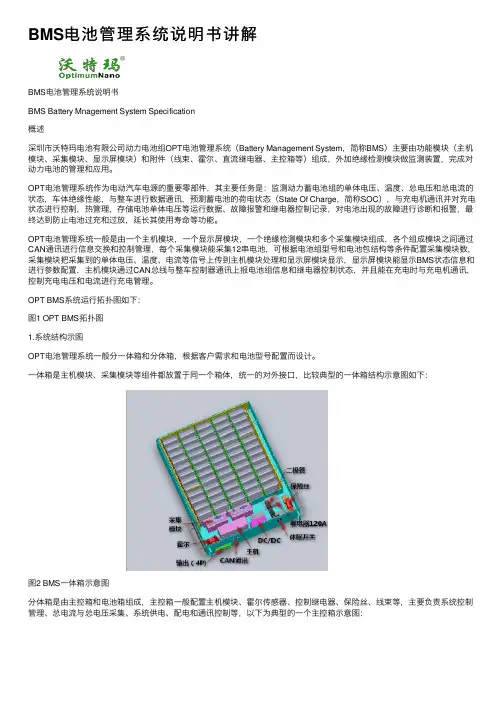

BMS电池管理系统说明书讲解BMS电池管理系统说明书BMS Battery Mnagement System Specification概述深圳市沃特玛电池有限公司动⼒电池组OPT电池管理系统（Battery Management System，简称BMS）主要由功能模块（主机模块、采集模块、显⽰屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，外加绝缘检测模块做监测装置，完成对动⼒电池的管理和应⽤。

OPT电池管理系统作为电动汽车电源的重要零部件，其主要任务是：监测动⼒蓄电池组的单体电压、温度、总电压和总电流的状态，车体绝缘性能，与整车进⾏数据通讯，预测蓄电池的荷电状态（State Of Charge，简称SOC），与充电机通讯并对充电状态进⾏控制，热管理，存储电池单体电压等运⾏数据、故障报警和继电器控制记录，对电池出现的故障进⾏诊断和报警，最终达到防⽌电池过充和过放，延长其使⽤寿命等功能。

OPT电池管理系统⼀般是由⼀个主机模块，⼀个显⽰屏模块，⼀个绝缘检测模块和多个采集模块组成，各个组成模块之间通过CAN通讯进⾏信息交换和控制管理，每个采集模块能采集12串电池，可根据电池组型号和电池包结构等条件配置采集模块数，采集模块把采集到的单体电压、温度、电流等信号上传到主机模块处理和显⽰屏模块显⽰，显⽰屏模块能显⽰BMS状态信息和进⾏参数配置，主机模块通过CAN总线与整车控制器通讯上报电池组信息和继电器控制状态，并且能在充电时与充电机通讯，控制充电电压和电流进⾏充电管理。

OPT BMS系统运⾏拓扑图如下：图1 OPT BMS拓扑图1.系统结构⽰图OPT电池管理系统⼀般分⼀体箱和分体箱，根据客户需求和电池型号配置⽽设计。

⼀体箱是主机模块、采集模块等组件都放置于同⼀个箱体，统⼀的对外接⼝，⽐较典型的⼀体箱结构⽰意图如下：图2 BMS⼀体箱⽰意图分体箱是由主控箱和电池箱组成，主控箱⼀般配置主机模块、霍尔传感器、控制继电器、保险丝、线束等，主要负责系统控制管理、总电流与总电压采集、系统供电、配电和通讯控制等，以下为典型的⼀个主控箱⽰意图：图3 BMS主控箱结构⽰意图电池箱是根据客户需求和电池型号，配置不同的采集模块和风扇数量，实现采集单体电压、温度并通过CAN总线上报主机，并能进⾏热管理，其中典型的⼀个电池箱结构⽰意图如下：动⼒线接⼝通讯⼝采⽤螺母固定，从车箱底部锁螺丝上来图4 OPT BMS电池箱结构⽰意图2.OPT BMS各部件功能及其接⼝定义3.1 OPT BMS外形尺⼨1、主机模块：130*110*39mm2、采集模块：113mm*96mm*43mm3、GPRS&数据存储上传模块：未定4、CAN盒125*82*27mm5、绝缘检测模块：165.0*80.0*26.5mm6、显⽰模块：160mm*96mm*42mm3.2 OPT BMS主机模块3.2.1 主机模块功能指标Ⅰ. 电池组电压计算与控制接收采集模块上传的电池组的所有单体电压，计算电池总电压并能够选出电池组的最⾼单节电池电压及序号和最低单节电池电压及序号，并能在显⽰屏模块指定位置显⽰，同时可以通过专⽤CAN ⼝上传到汽车仪表总线.Ⅱ. 电池组总电流检测和计算接收主控本⾝或采集模块上传的电池电流采集，根据设定的霍尔传感器额定参数，计算电池组总电流，并能在显⽰屏模块指定位置显⽰。
