LC1-D18D7C交流接触器

施耐德交流接触器LC1-D18M7C施耐德交流接触器LC1-D18M7C代表18A/220V的国产D 系列交流接触器，工作频率为50Hz/60Hz。

其中每个数字字母的意义为：LC：交流线圈，1：单个接触器，D系列，线圈电流18A，M：代表电压220V，7：50Hz/60Hz通用，C 国产。

0577保2788顺2628 接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象。

结构接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。

为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。

0577施耐德LC1-D09交流接触器2788施耐德LC1-D12交流接触器2628施耐德LC1-D18交流接触器施耐德LC1-D25交流接触器0577施耐德LC1-D32交流接触器2788施耐德LC1-D38交流接触器2628施耐德LC1-D40交流接触器施耐德LC1-D50交流接触器0577施耐德LC1-D65交流接触器2788施耐德LC1-D80交流接触器2628施耐德LC1-D95交流接触器施耐德LC1-D115交流接触器0577施耐德LC1-D150交流接触器2788施耐德LC1-D170交流接触器2628施耐德LC1-D205交流接触器施耐德LC1-D245交流接触器0577施耐德LC1-D300交流接触器2788施耐德LC1-D410交流接触器2628施耐德LC1-D475交流接触器施耐德LC1-D620交流接触器。

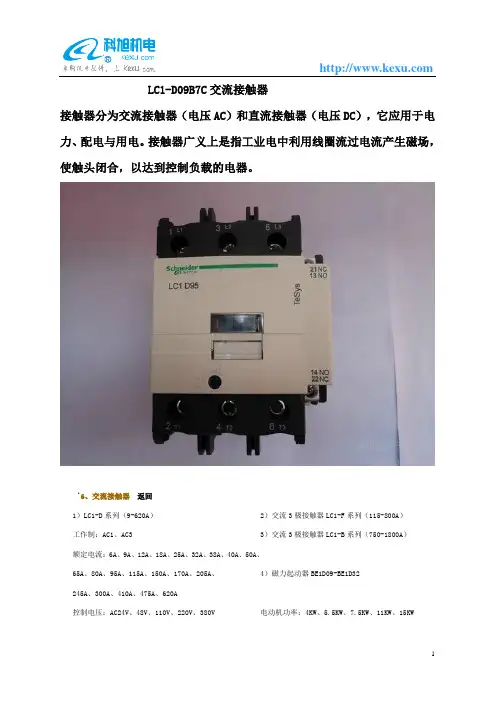

LC1-D09B7C交流接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

‘6、交流接触器返回1）LC1-D系列（9-620A）2）交流3极接触器LC1-F系列（115-800A）工作制：AC1、AC3 3）交流3极接触器LC1-B系列（750-1800A）额定电流：6A、9A、12A、18A、25A、32A、38A、40A、50A、4）磁力起动器BE1D09-BE1D32 65A、80A、95A、115A、150A、170A、205A、245A、300A、410A、475A、620A控制电压：AC24V、48V、110V、220V、380V 电动机功率：4KW、5.5KW、7.5KW、11KW、15KW5）3极可逆接触器LC2-D系列（9A-630A）6）星三角起动器LC3-D系列（9A—400A）8）单极、2、3、4极7）两极和四极交流接触器LC1-D系列（9A—780A）接触器（800-2750A）7、直流接触器返回1）LP1-D系列（9A-800A）、LP1-F系列（115A-800A）2）2极、4极直流接触器额定电流：9A、12A、18A、25A、32A、40A、10A、65A、80A、额定电流：12A、25A、40A、65A、80A、115A、150A、115A、150A、185A、225A、265A、330A、400A、500A、630A、185A、225A、265A、330A、400A、500A、630A、780A 800A控制电压：DC24V、48V、110V、220V、380V 控制电压：DC24V、48V、110V、125V、220V、250V8、热继电器返回1）LR2-D系列2）LR9-系列调节范围：0.1-150A 调节范围：3A-630A9、电动机保护空气开关返回1）GV2-M、GV2-RS系列热保护范围：0.1-32A2）电磁电动机空气开关GV2-LS系列热保护范围：0.4-25A3）电动机起动器（K接触器+GV2）GA2-M系列法国施耐德型号名称技术参数辅助接点LC1-D0610*5N N系列接触器380VAC/6A 2.2KW1NOCA2-DN40*5N N系列中间继电器4NOLR2-D1301N N系列热继电器0.1~0.16ALC1-D0910**C A、D系列接触器、热继电器380V AC/9A 4KW INOCA2-DN40**C D系列中间继电器4NOLR2-D1301C D系列热继电器0.10~0.16A D09-D32适用LA1-DN22C接触器附件--辅助触头2NO+2NC 配用LC1-D09-F780 LP1-D09-F780装LA2-DT0C接触器附件---延时头延时通0.1~3SLA9-D09978接触器附件--机械联锁装置D09-D32适用水平安装LA7-D1064接触器附件--热继电器安装支架LR2-D1…适用GB2-GB05空气开关---单极空气开关0.5A导轨安装GB2-CD05空气开关--两极空气开关0.5A导轨安装NSD100 带热磁脱扣器空气开关---三极空气开关25、40、50、63、80、100AGV2-M01C GV2-RS01C 空气开关---带热保护三相电动机空气开关热保0.1~0.16AXB2-EA121XB2-E系列按钮(黑)圆型平头按钮1NOXB2-EW3361XB2-E系列-带灯按钮(不含灯泡)(绿)直接式带灯按钮1NOXB2-ED21XB2-E系列-选择开关二位置选择开关自锁1NO。

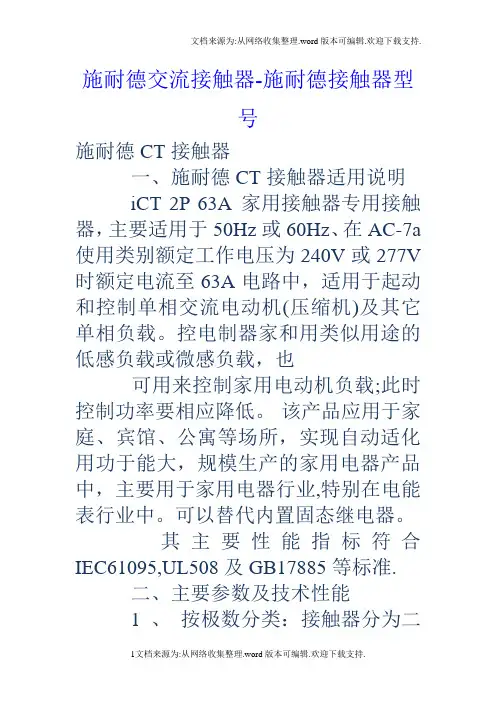

施耐德交流接触器-施耐德接触器型号施耐德CT接触器一、施耐德CT接触器适用说明iCT 2P 63A 家用接触器专用接触器，主要适用于50Hz或60Hz、在AC-7a 使用类别额定工作电压为240V或277V 时额定电流至63A电路中，适用于起动和控制单相交流电动机(压缩机)及其它单相负载。

控电制器家和用类似用途的低感负载或微感负载，也可用来控制家用电动机负载;此时控制功率要相应降低。

该产品应用于家庭、宾馆、公寓等场所，实现自动适化用功于能大，规模生产的家用电器产品中，主要用于家用电器行业,特别在电能表行业中。

可以替代内置固态继电器。

其主要性能指标符合IEC61095,UL508及GB17885等标准.二、主要参数及技术性能1 、按极数分类：接触器分为二极和四极。

2 、接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其对应的额定工作电流和控制功率3、动作(操作)条件：在周围空气温度为-5℃~+63℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器线圈在75% Us～110% Us范围内可靠吸合并工作。

其释放电压既不高于75%Us，又不低于20%Us(二极)，释放电压不低于10%Us(四极)。

4 、接通和分断能力(见表2)5、机械寿命：接触器的机械寿命不小于100万次。

6、电寿命试验的接通通断，电寿命：接触器的电寿命不小于10万次。

7、接触器的使用类别为AC-1、AC－7a；8、接触器在距处，其噪声在40dB 以下。

三、主要结构及工作原理1、接触器为立体布置、双断点，触点采用银基合金、磁系统采用Ｅ型铁心，衔铁采用电工钝铁。

接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，WCT采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。

触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。

铁芯采用E形结构，体积小。

线圈的接线方式两接线端分别在产品的两端，接线灵活方便。

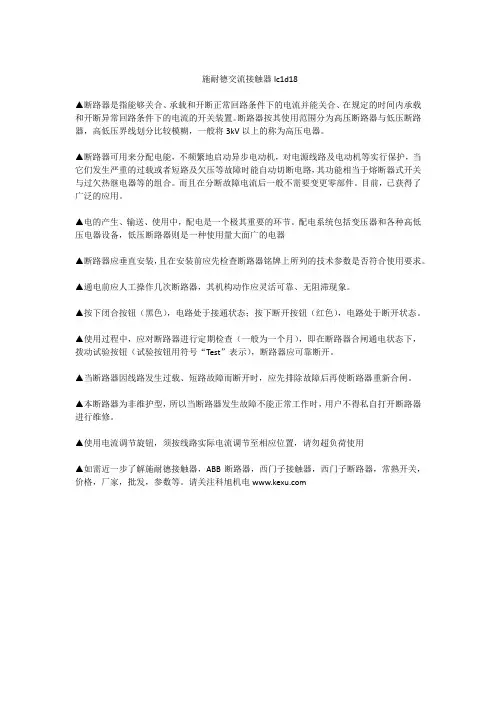

施耐德交流接触器lc1d18
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电。
