当前位置：文档之家 › 碳素工艺配方

碳素工艺配方

  • 格式：docx
  • 大小：217.37 KB
  • 文档页数：14

配料工艺基础(principle碳素工艺配方of proportion)生产各类炭素制品时固体原料的选择及其组成比例的确定、混合料粒度组成的确定、黏结剂的选择和确定比例、添加剂的选择等。

配料是炭素制品生产过程中的重要工序，各类炭素制品配料方的编制及配料操作的正确性、稳定性对最终产品的物理化学性能和各工序的成品率都有明显影响。

原料的选择不同的炭素制品对原料有不同的要求。

(1)石墨电极分为普通功率石墨电极、咼功率石墨电极和超咼功率石C墨电极等3个品种，生产不同品种的石墨电极应该使用不同质量标准的石油焦，如生产普通功率石墨电极时对石油焦的要求侧重于灰分的高低及制品石墨化后电阻率的大小，而高功率和超高功率石墨电极不仅要求电阻率小、机械强度高，而且石油焦在石墨化后的热膨胀系数要低，抗氧化性能和抗热震性能要好。

生产超高功率石墨电极—定要使用含硫量较低、热膨胀系数特别低的针状焦，20 世纪末中国炭素厂生产高功率及超高功率石墨电极主要使用进口的针状焦，既有石油系针状焦也有沥青系针状焦。

两类针状焦可比较如下：石油系针状焦的价格比沥青针状焦高10%〜20%;石油系针状焦的成型性能比较好，挤压成型成品率比较高；石油系针状焦生产的石墨电极的电阻率和热膨胀系数略高于沥青针状焦生产的石墨电极；沥青针状焦含氮量稍高，石墨化过程中气胀较大，—般认为沥青系针状焦不适合生产特大规格的超高功率石墨电极。

中国炭素厂长期以来在生产普通功率石墨电极的配方中加入20%〜30%的沥青焦，目的是为了提高产品的机械强度，世界上除俄罗斯等少数国家外，般生产石墨电极都不使用沥青焦，因为沥青焦经过同样的石墨化高温处理后，真密度较低，电阻率较高，而且在石墨化过程中热膨胀系数比较大。

(2) 生产铝用预焙阳极或阳极糊的原料是石油焦或沥青焦，通功率石墨电极的原料质量，含硫量还可以再放宽—点。

其质量标准基本套用生产普(3) 生产高纯石墨制品的原料也是以石油焦为主，要求原料的灰分尽可能低，如低于0.15 %。

(4) 生产高炉炭块或铝用阴极炭块(包括侧部炭块) 的骨料主要采用优质无烟煤为原料，粉料可采296 用冶金焦、沥青焦或石油焦，近年来为了延长炭块的使用寿命及降低电阻率，逐渐采用经过高温煅烧(电炉煅烧) 的无烟煤为骨料。

小颗粒或粉料有时采用石墨化冶金焦、石墨碎或天然石墨。

(5) 生产供矿热电炉使用的电极糊(自焙电极)使用优质无烟煤为骨料，无烟煤的灰分可比供应生产炭块时略高—些。

粉料—般采用冶金焦或部分石墨化冶金焦，质量要求很高的电极糊有时也要采用灰分很低的原料无烟煤， 为了改善其导电导热性能可以加入石墨碎或天然 石墨。

（6）生产电炭制品，与生产石墨电极使用的原料有所区别，除石油焦外，大量使用沥青 焦、天然石墨、炭黑等，还使用铜粉等金属粉末材料。

粒度组成的确定 确定炭素制品的粒度组成和黏结剂比例是炭素制品生产的重大技术问题之一，许多学者对此进行了研究。

炭素原料经煅烧、破碎、筛分、磨粉后按规定配方配 料，配方的制订既需要有一定的理论指导，更要依赖长期的实践经验。

研究配料的粒度组 成必须对各种炭素原料颗粒的振实密度、颗粒压碎强度系数及颗粒回胀系数进行测定粒压碎强度系数、颗粒回胀系数 ），在此基础上考虑原料配比和粒度组成。

学者们对炭素制 品生产的配料粒度组成进行过大量的研究，提出一些粒度组成的推导公式，如考虑最佳物理机械性能的“最大密度法”及考虑最佳成品率的“适当密度法”，这些推导公式对指导生产 有一定参考价值。

的结构模型，即炭素制品为焦炭颗粒和黏结剂炭化的结焦炭所构成的双组分模型，焦炭颗粒外层覆盖的厚度与焦炭颗粒半径之比为一常数， 粒度组成以得到最终成品的最大体 积密度为原则，因为成品的电阻率、弹性模量和机械强度、氧化性等表征炭素制品物理化学 性能的指标都与炭素制品的体积密度有密切关系，莫罗佐斯基推导出下列几个公式：电阻率公式二=2朴尸人3 =询）P~弾性模量公式EYZ ）仏机械强度公式S-f （询户心系数。

最大密度法的计算基础是骨料和粉料的堆积密度和堆积体的孔隙，而骨料和粉料混合后的堆积密度、孔隙率受很多因素的影响，特别是破碎后的焦炭颗粒形状不规则， 球形或正方形，但为了便于进行实验， 用圆球堆积后的孔隙率变化模拟焦炭颗粒的堆积， 行球体堆积方式对孔隙率影响的测定和计算，表1为4种同一直径的铅球堆积后的孔隙率,表2为圆球5种不同堆积方式在理想状态下堆积后的孔隙率（计算得到的数据），图1为5种理想状态下的堆积方式。

从表1可知，4种不同直径的铅球任意堆积，其孔隙率变化很小， 而在理想状态下的 5种堆积方式计算结果孔隙率有很大不同，但实际上不可能达到任何一种 理想堆积。

如果在直径较大的球体中加入一定数量的小球，即两种不同直径球体堆积在一起，（见颗考虑最佳物理机械性能的“最大密度法”美国学者莫罗佐斯基曾提出一个炭素制品黏结剂在(1)式中P 为电阻率；E 为弹性模量；S 为机械强度；d 为炭素制品的体积密度; 颗粒的体积密度；d b 为黏结剂结焦炭的体积密度；B o 、E o 、S '为比例常数；d o 为焦炭X 、Y 、 Z 为特性并非呈圆甚至是三组或四组不同直径的球体堆积在一起 （图2），孔隙率即有大幅度的下降，多组球体堆积后的孔隙率见表 2。

表1不同直径铅球堆积后的孔隙率直径丿Hl?吐 i 4血' 3.82 2.7Q 1.78養2务组球堆积后的孔隙率球休组成 孔陳华代孔隙率F 降率/鮎一组球14.4 23.6 三组球 5.1 9,0 四te 球 2.00,8五纽球BajKc.GQSOSp. COMBarKG. G 口 SOSO. COM图1圆球在理想状态下的堆积方式a —立方体；b —单交错；c —双交错；d —角锥；e —四面体实验证明，如用两组球配合，大球与小球直径的比值为7： 3时堆积后的孔隙率最小,如用三组球堆积时应减少中间直径一组球的数量，实验得知，如三组球的比例为 时，堆积后的孔隙率最小。

三角形最大密度选择法 此法可以计算由3种粒度颗粒料组成的｝昆合料的最大堆积密 度，为此首先孔隙率36.9 站・9 37 J) 36*9铅球7: 1 : 2图2不同直径圆球填充示意图要测定各种粒度颗粒料的堆积密度，再以不同的排列组合比例称量后予以混合，然后测量混合料的堆积密度，在此基础上绘制三角形密度分布图（图3），从中选取最佳密度范围的3种料的组成比例，石油焦破碎后各种颗粒料的堆积密度测定结果举例如表 3所示。

从各种颗粒料选择适当组合比例组成3种混合颗粒料（A 、B c ），每种混合料的粒度组成见表图3三组分颗粒料混合后堆积密度分布图图3中三角形的A 点代表混合颗粒料 A （即由50%的10〜15mn 及 50%的6〜lOmrt 组成）, 三角形B 点代表混合颗粒料 B （即由4〜6mm 2〜4mm 1〜2mm 0.5〜1mm 各25%混合后组 成），C 点代表粉料。

在 A-C 边上的d 点代表使用A 组料及C 组料各50%，混合后堆积密度 为1.199g/cm 3，三角形内的e 点代表使用A 组料30%、B 组料30%、C 组料40%混合后堆0.6300 708 06740 X7S/in0 795AI 邓 I 20G QSOSQ. COMQS13870 740070.80 902I 035"20II 20 AIM0 254 0.84。

积密度为1.0g/cm3，三角形内f点代表使用A组料20%、B组料50%、C组料30%混合后的堆积密度，20g/cm3。

这种粒度组成选择方法虽有一定参考价值，但实际应用不多。

1CH1-2 0—1希料so so2525 25表三种混合颗粒料的组成％1100以混合料的最大振实密度优选粒度组成这种优选粒度组成方法需要事先将各种不同尺寸的颗粒料、以不同比例混合后测定其振实密度，测定颗粒料的振实密度使用专门的工具和规定的方法进行。

当一种需要选择配方的产品提出以后，先要决定的是使用的最大颗粒尺寸，其次确定各种颗粒料的用量，原则是选用振实密度最大的一组。

表5为5种颗粒料以不同比例混合后的振实密度，表中A代表1〜2mm B代表0-5〜1mm C代表0-15〜0.5mm, D 代表0.075〜0.15mm E代表小于0.075mm的粉料。

首先找出1〜2mm和0.5〜1mm这两种料振实密度最大时的比例；查表5，得知比例为5: 2（即表中的15: 6）时振实密度最大，在此基础上再加入0.15〜0.5mm颗粒的不同比例测定3种料混合后的振实密度，得出当比例为5: 2: 5时振实密度最大，以后用同样方法再测定4种料和5种料混合后的振实密度，从中选择振实密度最大的一组混合料，作为制定粒度组成的依据。

表5各种粒径的颗粒料以不同比例混合后的振实密度（g/cm3）A.ti ft实密度 A.B：r愎箜密s A：fl：C：n A：B-C'DiE囚2 5 2 1O.W5：女$】0理州UlXi15,40加 5 2 1.50.9200理町5：2；5：J0：4 1.170 1亍6©-8955^2总乩$2? 1.0 JS J J跖1亍80.887O.Q29EQ545^2-5：10：S J. ivy IS'lOi n.tSM5：2：3U-q閃 1 M2IJ9G15：125：3；3.5S；2：Si& 1.07Q5：2-5-10：12I.IW 1514o.m5：2 40,9265：3：5^81,0735:2：乳l（r M1188 15-Ift n.S55S：2：5(1,TO5：2；5；10I-OBJ154K o,seii5-2 60,9275：2 5U2 1.(1805：2.^141,080SaiKe. GQS OSO. COM从表5可以查到，当用 5种颗粒料混合配料时，这 5种颗粒料A : B: C: D: E 的比例为5: 2: 5: 10: 8时的振实密度最大，由此可计算出各种颗粒的用量比例。

A(1 〜2mm)=5/(5+2+5+10+8) ~ 0.17 ~ 17 % B(0.5 〜1mm)=2/(5+2+5+10+8)〜0.07 〜7% C(0.15 〜0.5mm)=5/(5+2+5+10+8) ~ 0.17 ~ 17% D(0.071 〜0.15mm)=10/(5+2+5+10+8)〜0.33 〜33% E(-0.075mm)=8/(5+2+5+10+8)~ 0.27 ~ 27%由上述计算，得到5种颗粒料的用量比例，将 D 项（0.15〜0.075mm ）作为不控制项，再 加上允许偏差± 2%，这样就得出该产品工作配方的粒度组成，如表表6使用混合料振实密度试验得出的配方粒度组成考虑最佳成品率的“适当密度法” 生产实践得知，孔隙率过小或体积密度过大的半成品在焙烧或石墨化过程中容易产生裂纹， 形成裂纹与半成品受热后体积变化、 及挥发分排出有关，因此在骨料粒度组成中必须有一定数量的大颗粒，而且产品直径不同, 应该选择不同尺寸的大颗粒。

合集下载

碳素工艺

碳素工艺

碳素工艺第一章绪论炭素材料有良好的导电、导热性能，高温下机械强度良好、耐腐蚀性、价格低廉，来源广泛。

一、炭素工艺发展概论最古老的炭素材料是用天然石墨、粘土混合起来煅烧成石墨坩埚，在我国有的历史，但作为导电材料是近代，1806年首次用石墨制成实验室电池。

炭素电极加热到2500℃后变成石墨电极。

灰分（杂质，主要是一些金属的氧化物）金属氧化物参与电化学反应，消耗阳极，反应后的金属以不同形态进入铝液中，降低铝的品质。

热膨胀系数要求小，减少应力的产生，防止炭块裂纹的生成。

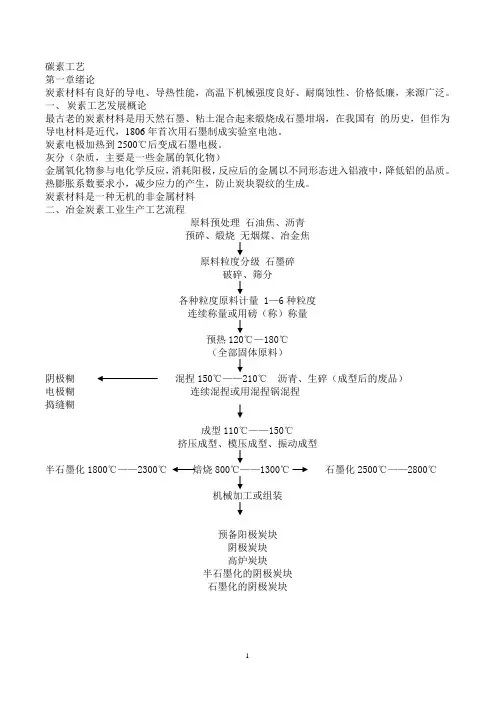

炭素材料是一种无机的非金属材料二、冶金炭素工业生产工艺流程原料预处理石油焦、沥青预碎、煅烧无烟煤、冶金焦原料粒度分级石墨碎破碎、筛分各种粒度原料计量 1—6种粒度连续称量或用磅（称）称量预热120℃—180℃（全部固体原料）阴极糊混捏150℃——210℃沥青、生碎（成型后的废品）电极糊连续混捏或用混捏锅混捏捣缝糊成型110℃——150℃挤压成型、模压成型、振动成型半石墨化1800℃——2300℃焙烧800℃——1300℃石墨化2500℃——2800℃机械加工或组装预备阳极炭块阴极炭块高炉炭块半石墨化的阴极炭块石墨化的阴极炭块第二章炭和石墨材料一、自然界中的碳碳在地球上的含量0.027%，占地球化学元素含量中13位，以单质碳和化合物的形式存在。

单质碳：金刚石、石墨、无定形碳。

1、自然界中的单质碳金刚石：坦然形成石墨：天然石墨、人造石墨无定形碳：木炭、煤炭、焦炭2、碳原子的结合方式1）电子的运动状态：原子是带正电荷的原子核和带负电荷的电子组成，是整个原子的中心。

A）电子层：K、L、M、N、O、P、QK层电子能量最低，最外层电子能量最高B）电子亚层和电子云形状：同一层中电子能量不同形成电子亚层。

S＜P＜D＜F等表示，S层的电子云的形状是球形，P层是倒“8”字形。

C）电子云在空间的伸展方向：P层电子沿着xyz轴方向延伸。

D）电子的字璇：一个原子中不可能出现运动状态完全相同的两个电子，每层的电子数2n2。

阳极碳素的生产工艺流程

阳极碳素的生产工艺流程

阳极碳素的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!阳极碳素的生产工艺流程简述阳极碳素是一种重要的碳素材料，具有优异的导电、耐腐蚀、耐高温等特性，广泛应用于电解、电池、冶金等行业。

碳素焙烧工艺流程

碳素焙烧工艺流程

碳素焙烧工艺流程碳素焙烧工艺流程是一项重要的工艺过程，在现代工业中得到广泛应用。

本文将从人类视角出发，详细描述碳素焙烧工艺流程。

一、碳素焙烧工艺的概述碳素焙烧工艺是一种将原始碳素材料加热至高温，并通过控制温度和热处理时间，使其经历一系列物理和化学变化的过程。

这些变化将大大影响碳素材料的性能和用途。

二、原料准备在碳素焙烧工艺中，原料的准备至关重要。

通常情况下，原料是由天然石墨或石墨矿石提取的。

首先，石墨矿石经过破碎和磨粉处理，将其制成细粉末。

然后，细粉末通过筛网进行分级，以确保粒径均匀。

三、预处理经过原料准备后，需要对原料进行预处理。

预处理的目的是去除原料中的杂质和水分，以提高焙烧的效果。

通常情况下，原料会经过一系列的清洗、过滤和干燥等步骤，以确保原料的纯净度和干燥度。

四、装料在焙烧炉中，将经过预处理的原料进行装料。

装料的过程需要严格控制原料的分布均匀性，以确保整个焙烧过程中温度的均匀性。

这是保证焙烧效果的关键。

五、焙烧过程焙烧过程可以分为升温、保温和冷却三个阶段。

1. 升温阶段：在升温阶段，焙烧炉内的温度逐渐上升，直到达到预定的焙烧温度。

升温速度需要适当控制，避免温度变化过快导致原料结构破坏。

2. 保温阶段：当达到焙烧温度后，焙烧炉会保持该温度一段时间，以保证原料充分发生物理和化学变化。

这个阶段的时间长短取决于原料的性质和焙烧的要求。

3. 冷却阶段：在保温阶段结束后，焙烧炉会逐渐降温，冷却原料。

冷却的过程需要缓慢进行，以防止原料热胀冷缩过快导致破裂。

六、检测和质量控制焙烧过程结束后，需要对焙烧后的产品进行检测和质量控制。

通常情况下，会通过X射线衍射、热导率测量等方法对产品的物理和化学性质进行测试，以确保产品符合预定的要求。

七、包装和出厂经过检测和质量控制后，合格的产品会进行包装，并准备发往客户。

包装的过程需要遵循相关的标准和规定，以确保产品的安全运输和储存。

总结：碳素焙烧工艺是一项复杂而关键的工艺过程，需要严格控制各个环节，以确保产品的质量和性能。

碳素板主要成分

碳素板主要成分

碳素板主要成分1. 碳素板的基本概念和用途碳素板是一种由纯碳元素组成的材料，具有高强度、高硬度、高耐磨性和高导电性等特点。

它广泛应用于航空航天、电子、化工、机械制造等领域，是一种重要的工程材料。

2. 碳素板的组成碳素板的主要成分是碳元素，通常采用石墨、煤焦、石墨纤维等作为原料，经过高温热处理和压制而成。

它的主要组成成分包括： - 石墨：具有层状结构的碳材料，是碳素板的主要成分之一。

石墨具有良好的导电性和导热性，是碳素板具有高导电性的重要原因之一。

- 煤焦：煤焦是煤炭在高温下脱除杂质后得到的一种碳质材料，也是碳素板的原料之一。

煤焦具有高纯度、高热稳定性等特点，可以提高碳素板的硬度和耐磨性。

- 石墨纤维：石墨纤维是由石墨微晶聚合而成的纤维状材料，也是碳素板的重要组成部分之一。

石墨纤维具有高强度、高模量、低密度等特点，可以提高碳素板的强度和刚性。

3. 碳素板的制备工艺碳素板的制备主要包括以下几个步骤： - 原料处理：将石墨、煤焦、石墨纤维等原料进行破碎、筛分、干燥等处理，以提高原料的纯度和均匀性。

- 混合和配料：按照一定的配方将处理好的原料进行混合，以获得均匀的混合料。

- 压制成型：将混合料放入模具中，经过高温和高压的条件下进行压制成型，形成初步的碳素板。

- 热处理：将初步成型的碳素板进行高温热处理，以提高其结晶度和力学性能。

- 加工和修整：对热处理后的碳素板进行加工和修整，如切割、打磨、修边等，以获得最终的碳素板产品。

4. 碳素板的性能和特点碳素板具有以下主要性能和特点： - 高强度：碳素板具有很高的强度，可以达到甚至超过钢铁的强度，适用于承受大的力和冲击的场合。

- 高硬度：碳素板具有很高的硬度，可以抵抗各种划伤和磨损，具有很好的耐磨性能。

- 高导电性：由于碳素板主要成分是碳元素，具有良好的导电性，可以用于电子元器件、电极材料等领域。

- 耐腐蚀性：碳素板具有很好的耐腐蚀性，可以在酸、碱等恶劣环境下长期稳定使用。
